(通勤者觀點)油量指示浮筒組維修

車騎久了,難免有些零件老化
但又不想花錢更換

最近在幫朋友針對通勤整理星艦125準備出售
車主反應油量不準,到中線以上就沒油
雖說星艦125的油量指示浮筒組相對於我的豪邁125/風動50來說很好拆

但能不換就儘量不要換,

初步拆來看,發現跟豪邁的結構一樣
於是拿出家中先前2008豪邁拆下來的來看(當初一到紅線就沒油,導致在半路上熄火)
當做實習用教材拆來看

名稱

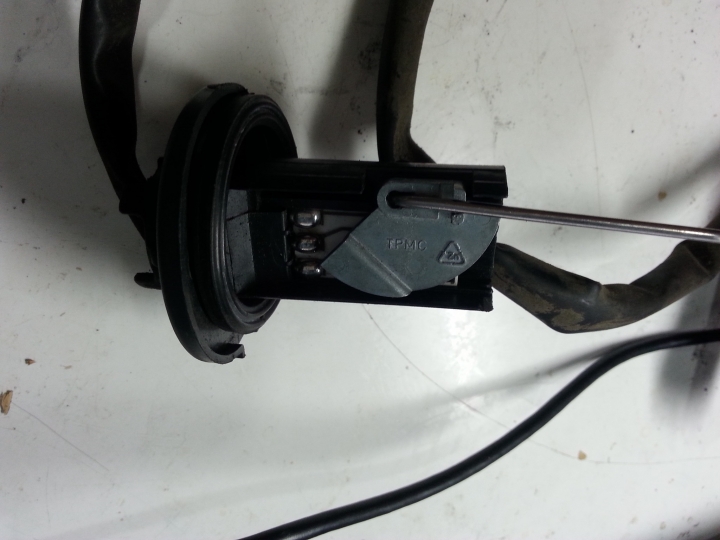

正面

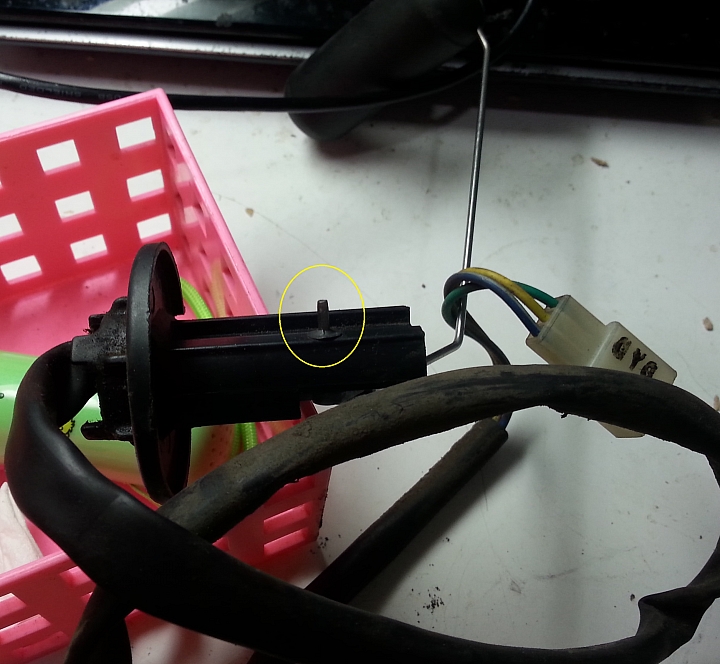

背面,圈起處可用手指甲或小一字起子往上拔起

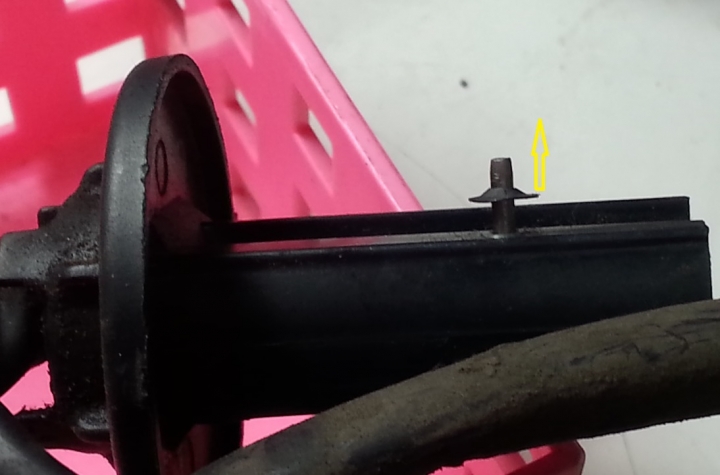

慢慢拔起

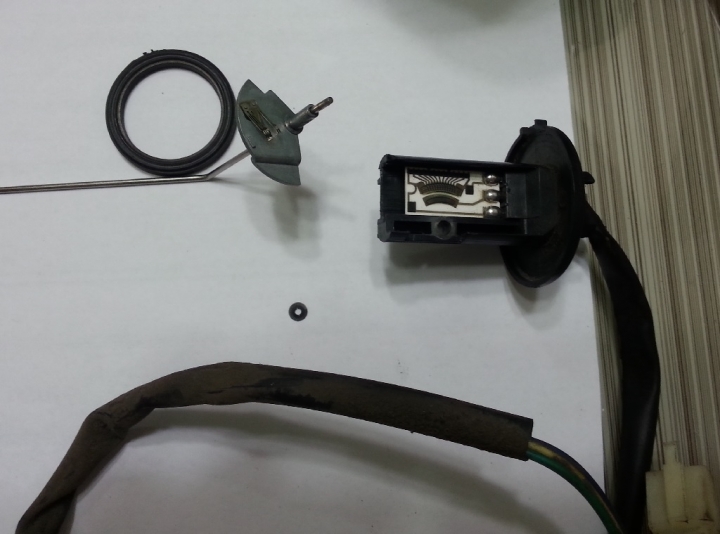

把起後

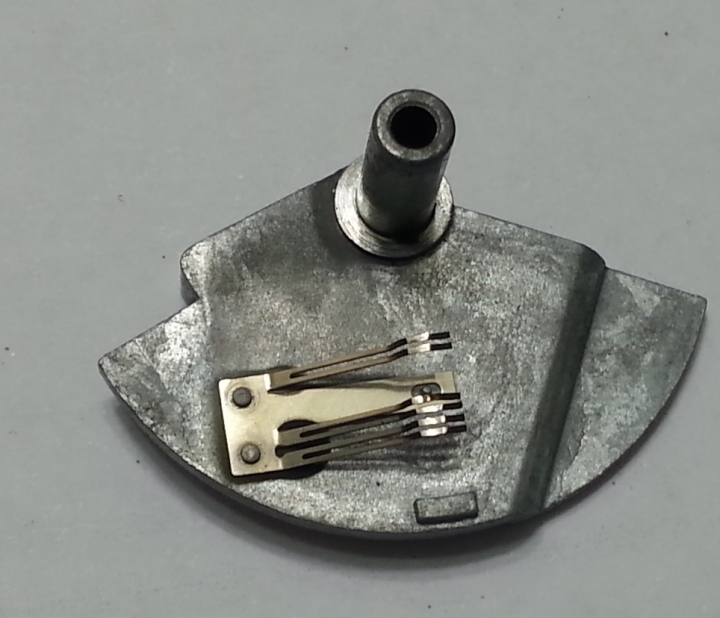

電刷特寫

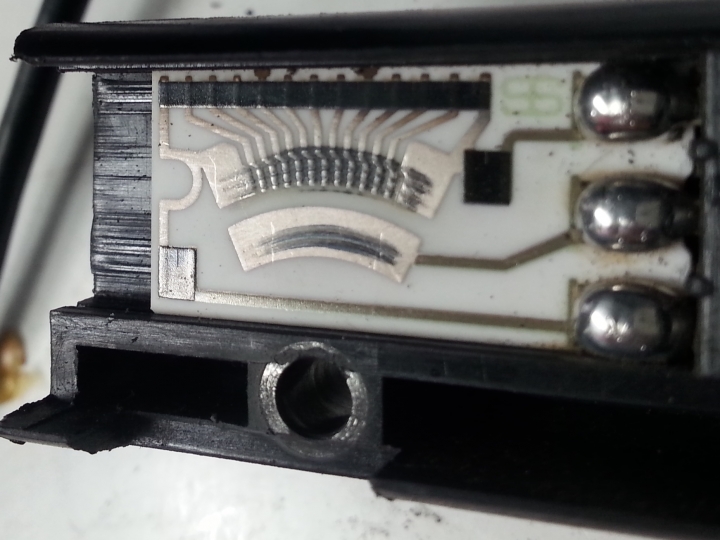

電路板特寫,最上面黑色那排是碳膜可變電阻,右邊三端子最上面和最下面是總電阻,中間和最下面是分段電阻
利用電刷切到不同段,對應不同電壓後指針就指到不同位置
這種結構大概是1990年代後的感知器結構,家中1987年的王牌,上面的電阻是繞線圈的,跟這種結構不一樣

我是用橡皮擦(有人用電子接點清潔劑)擦拭髒污後裝回去
如果成功就賺到了,謝謝觀賞
===========
怪的是1993年豪邁GY6D用了25年沒壞這個,懷疑是用古老的繞線式電阻結構

2019-04-16 0:05 發佈
只要接觸兩方沒斷清除髒汙後大多可繼續使用
Philips0924 wrote:
只要接觸兩方沒斷清...(恕刪)

但還是要清就很麻煩
老實說,古早的線圈式電阻(如1990年代的JOG50)1990年代阿帝拉油量感知器
我家1993豪邁.1996新勁風50,1996風動50,經過20年以上依然準確.
反之,那我拆的豪邁125油量感知是2008年生產的豪邁上面的
騎個4-5年後就越來越不準,害我半路沒油熄火

但舊製程的這種生產費工(線圈繞線費時),所以被時代淘汰

hx135cb750 wrote:
車騎久了,難免有些零...(恕刪)


噴點恐龍長效防銹噴劑不知可否再撐更久?
樓主老司機
Lavender Coffee wrote:
噴點恐龍長效防銹噴劑不知可否再撐更久?
樓主老司機..(恕刪)



這東西泡在汽油裡的,如果噴長效防銹噴劑會如何,可以思考一下

至於會有感而發是因為我家車大都很舊,所以很多問題都遇過

但最難抓的是時好時壞的電系的問題,
因為問題要重現有時不易
=================
我是電子業的研發工程師,所以解問題是工作內容之一
尤其是量產品的bug,批量生產下來,良率時高時低,這種難抓
