[分享]Attila儀表換裝導光指針

最近新出來的車子幾乎都配有導光指針，再也不會晚上看不到指針指到那裏，但老車就沒有這樣好
配備了。最近有幸從S大手中搶到一組導光指針及JR發光板，讓10年老車也有新車的配備...今天終
於改到Attila儀表板內去了:

參考文章及注意事項:
http://forum.jorsindo.com/viewthread.php?tid=26087&extra=page%3D1&page=1

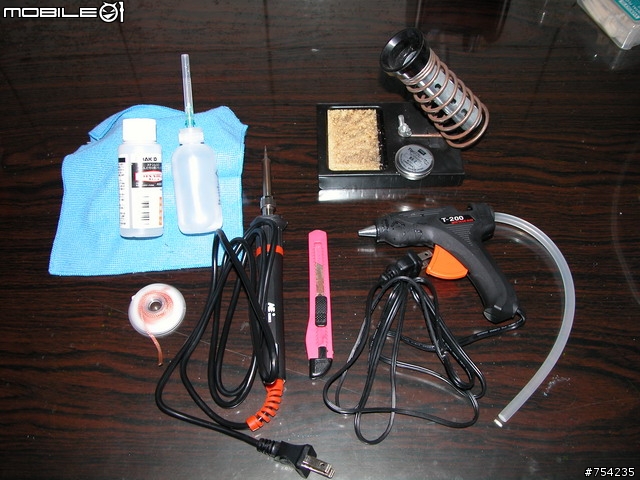

改裝發光板所需工具

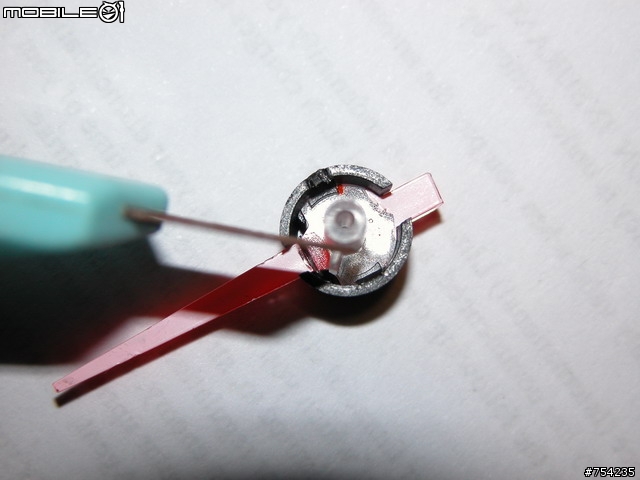

導光指針背面

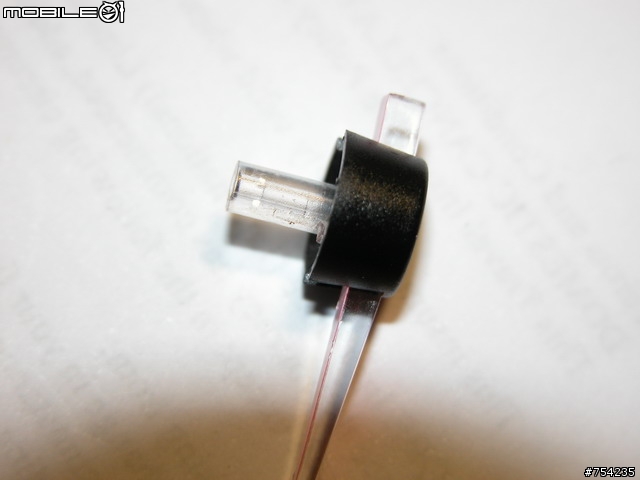

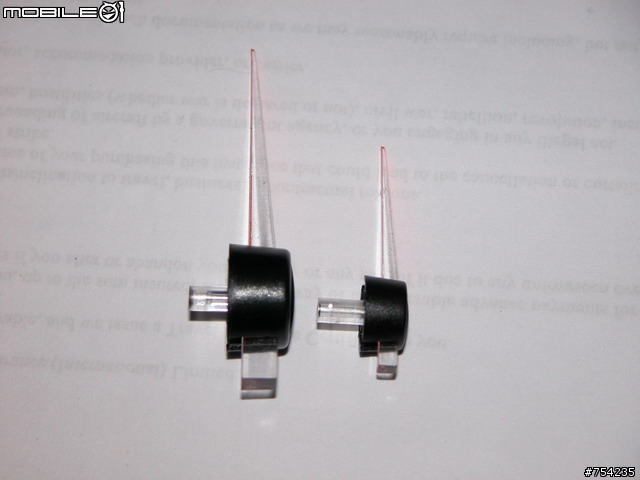

導光指針側面照

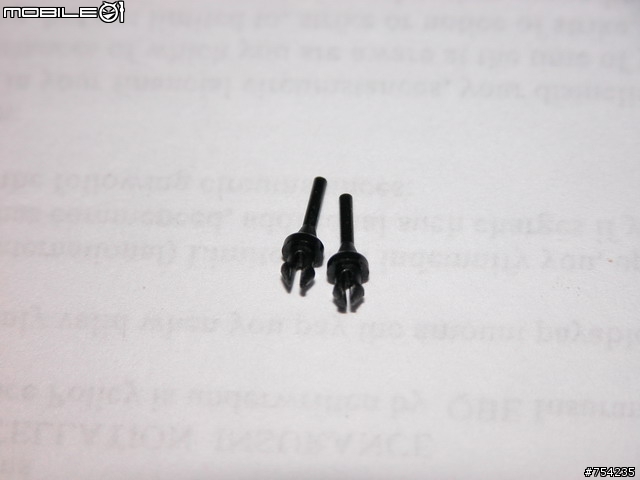

擋止特寫

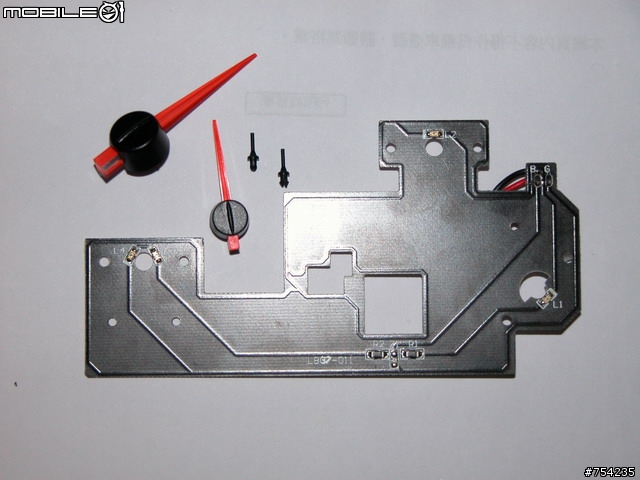

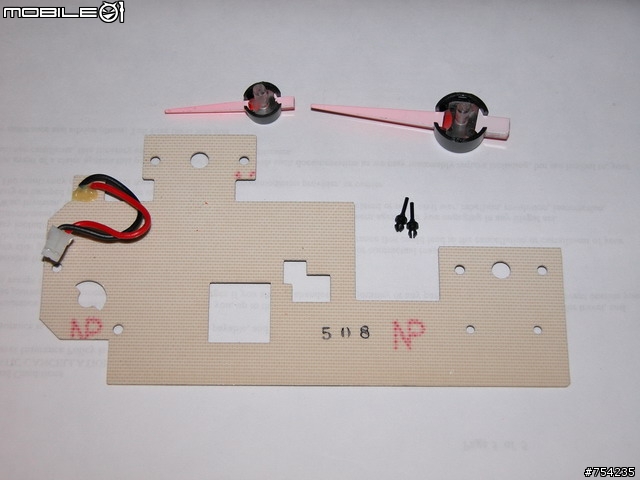

導光指針,擋止,JR發光板背面照


導光指針,擋止,JR發光板正面照


這是要切掉的部分...但...不是用美工刀喲

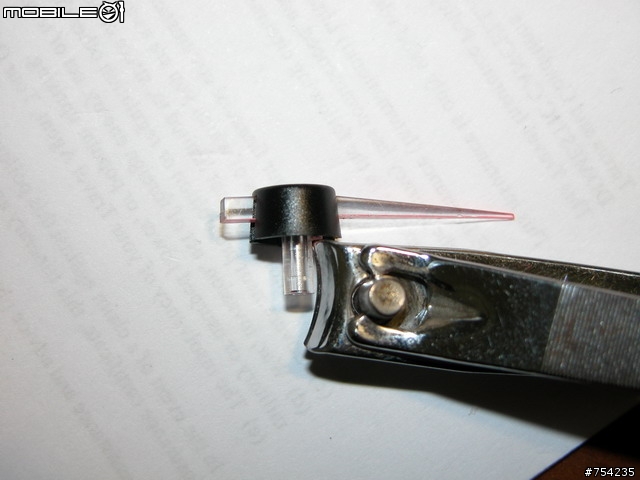

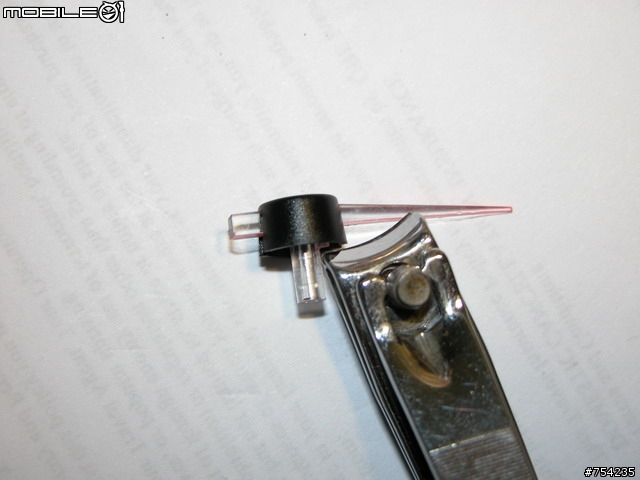

對...是用指甲剪...這個方向先剪幾次


這個方向也剪幾次


不平整處用美工刀再修一修就很平整了

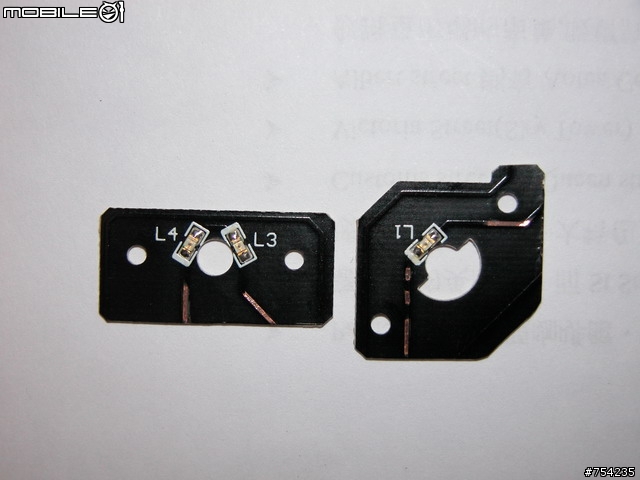

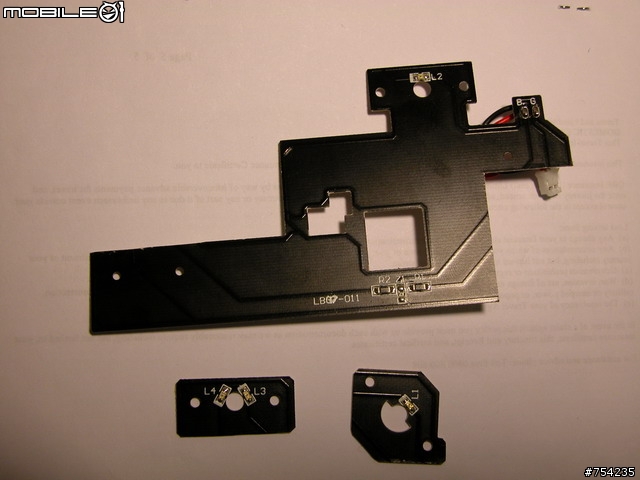

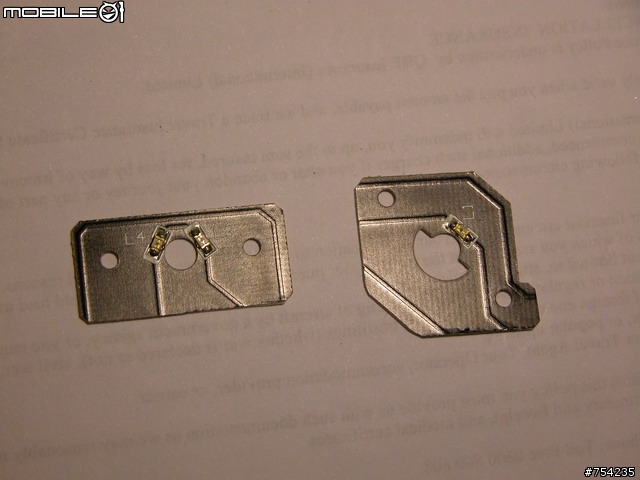

從JR導光板上切二塊有LED的下來


左邊是給速度表用,右邊給油表用

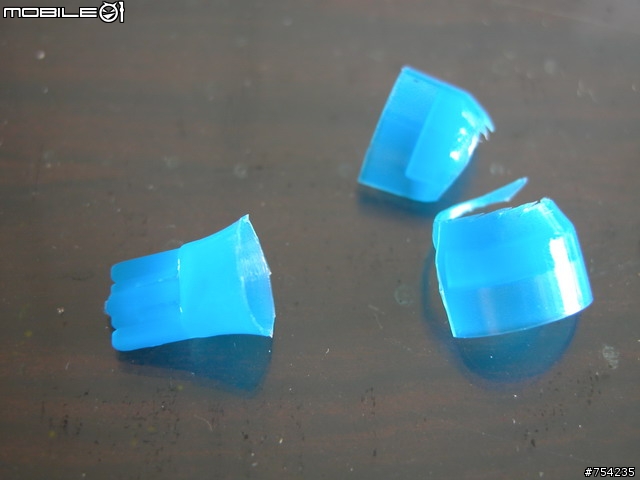

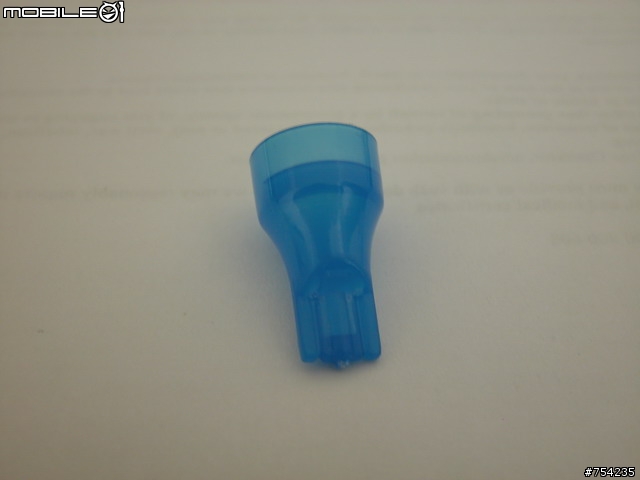

T15 燈座


把要焊接電線及電阻的地方用小刀把防焊漆刮除


儀表燈的規格是T5,要把較大的地方切除


塞入1N4001二極體及黃光LED(黃光LED原本是要用來多少補一點拿掉
原本1.7W儀表燈後的光,但是因為是串聯並沒有很亮,而且會讓
原本的導光指針的 LED也變暗,後來都拿掉了,看第25張圖就知道了)

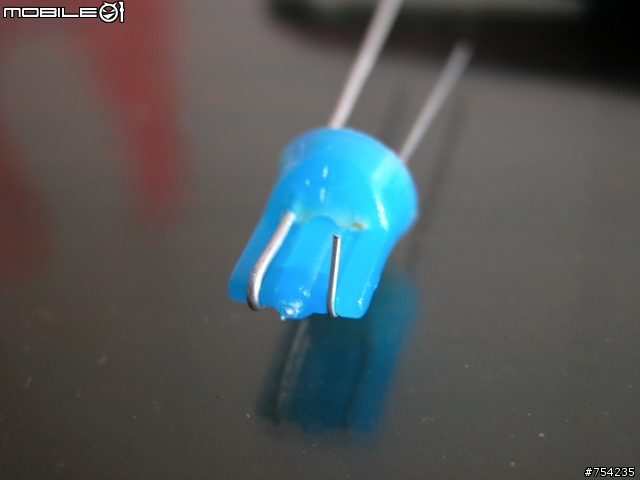

燈座下方接腳

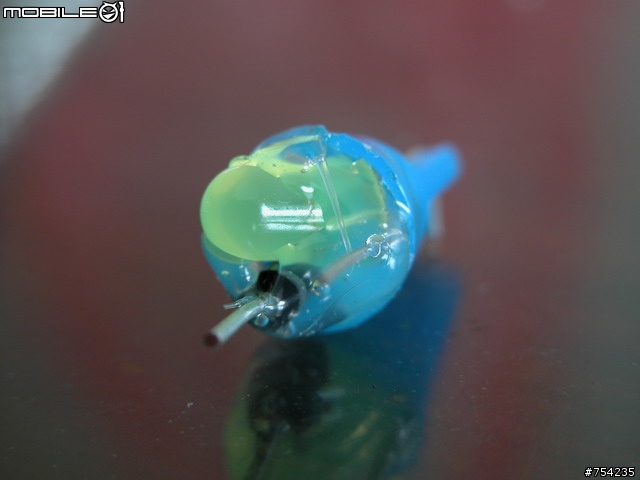

用熱熔膠固定並把多餘的接腳剪掉

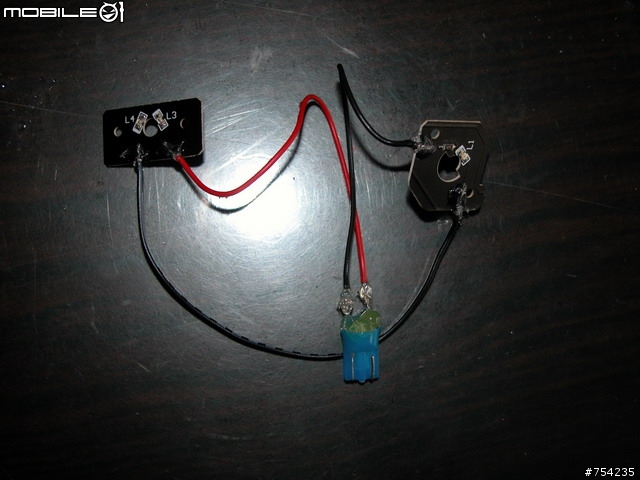

接上發光板的正負極電線

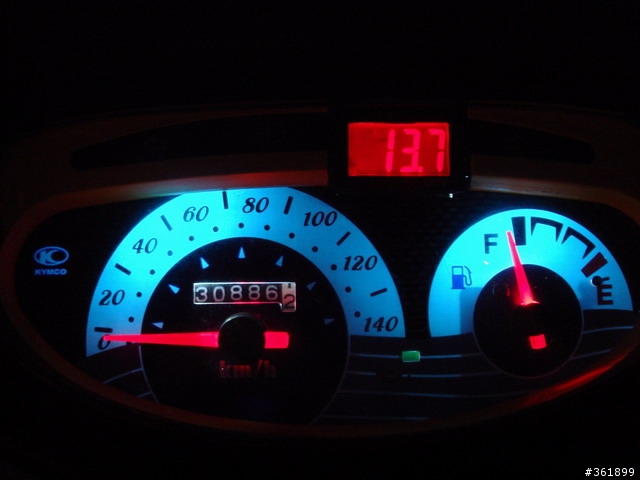

完成圖

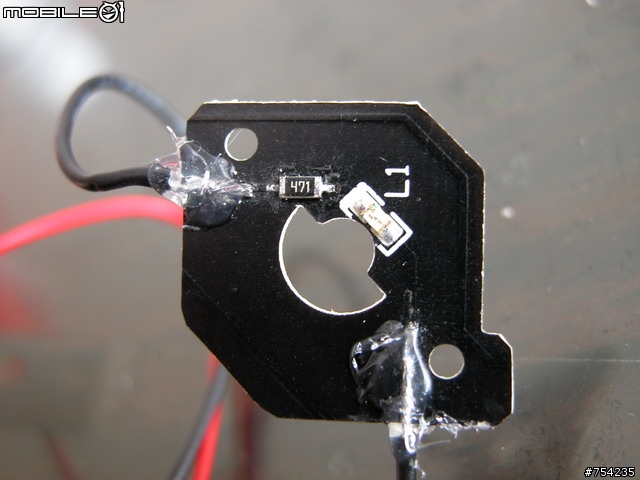

油表下方發光板特寫.470歐姆電阻焊在這裏

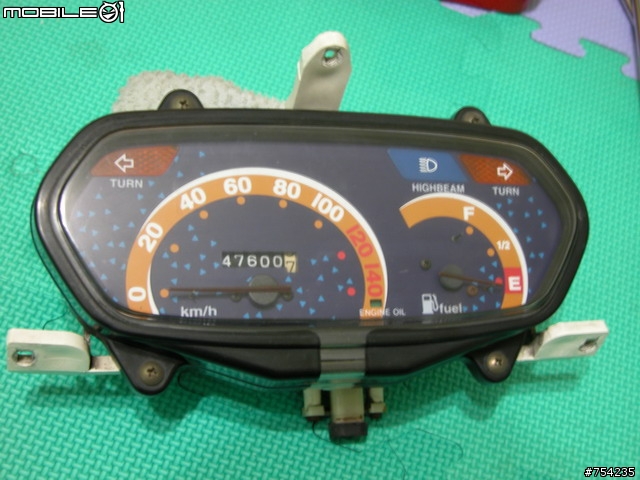

Attila儀表

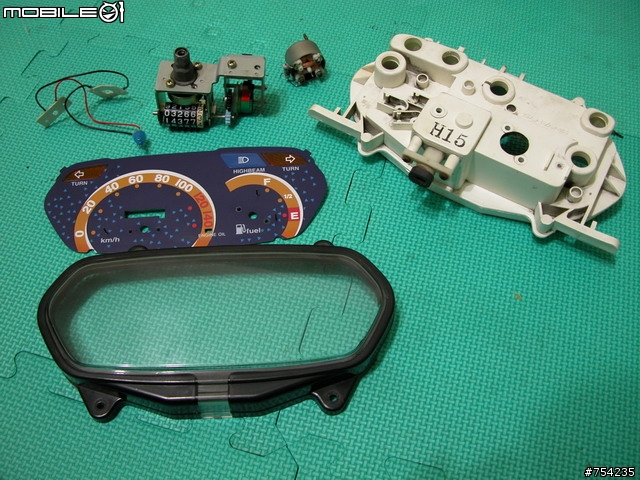

大部分解


儀表板上速度表指針的孔需要擴孔,用挫刀穿過速度表指針孔,旋轉挫刀,快點的人5分鐘就可以擴
孔到需要的大小了...而油表指針的孔則用挫刀在右上角修出一個凹槽,可以讓LED露出即可.

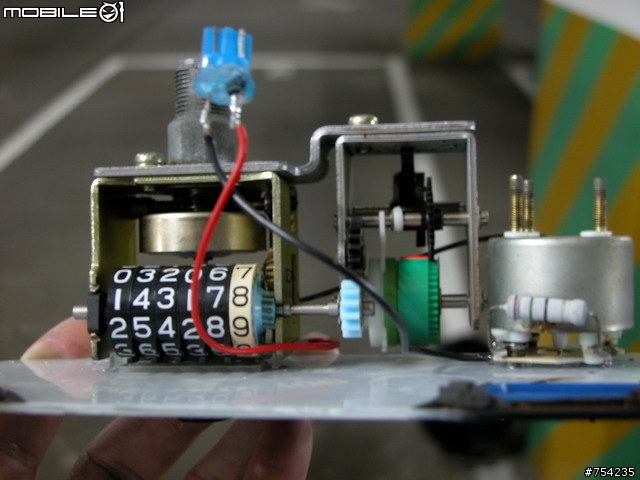

裝上發光板,從下方看

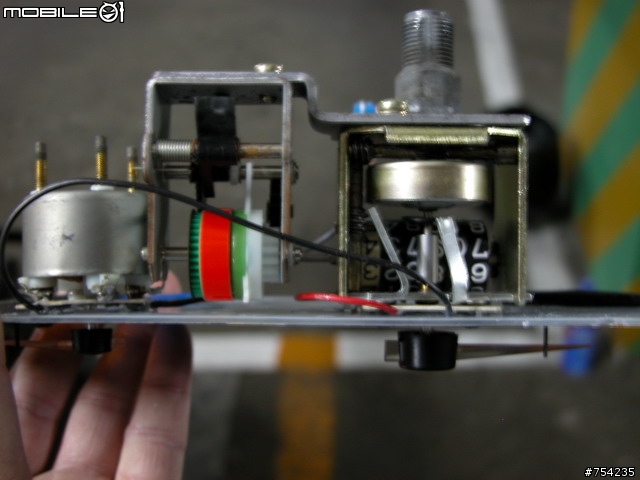

從上方看

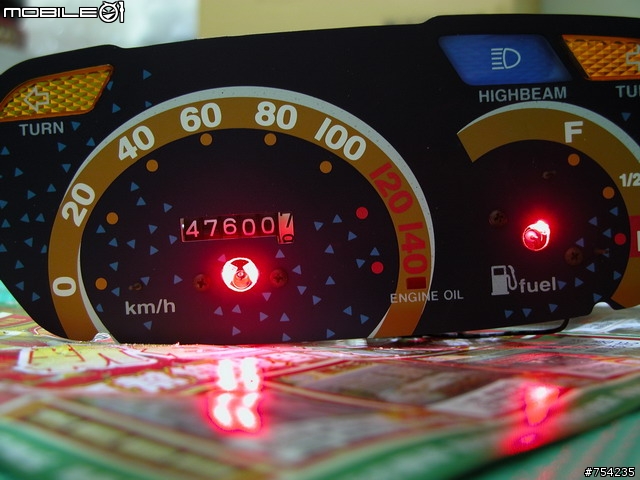

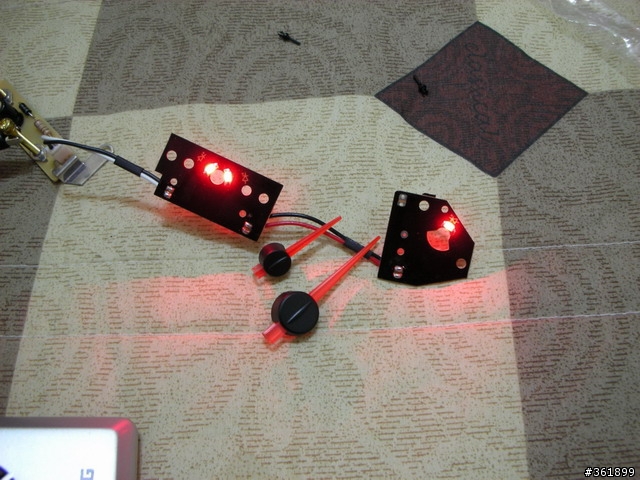

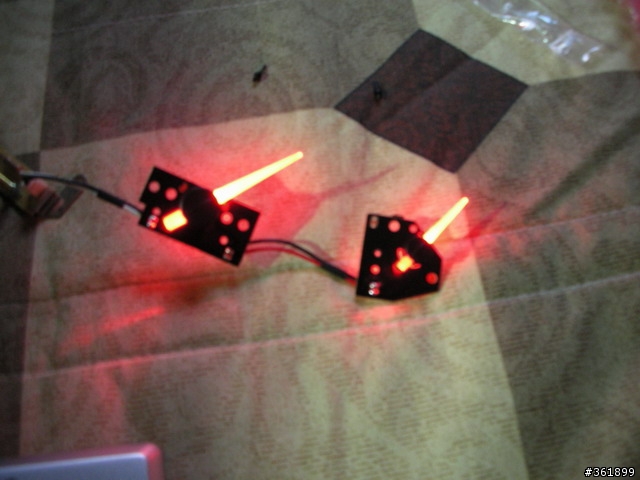

點亮發光板測試

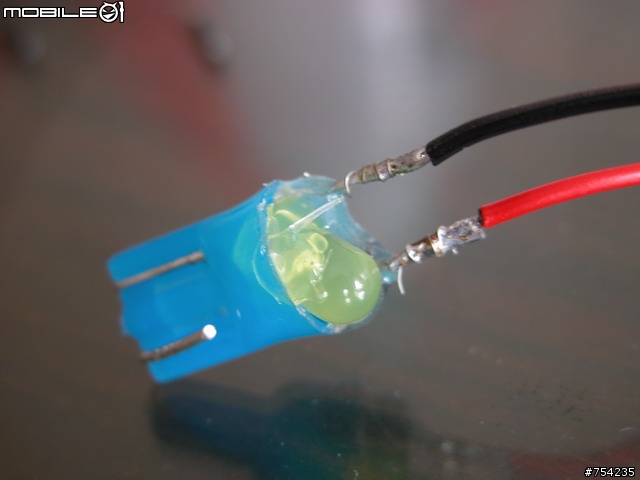

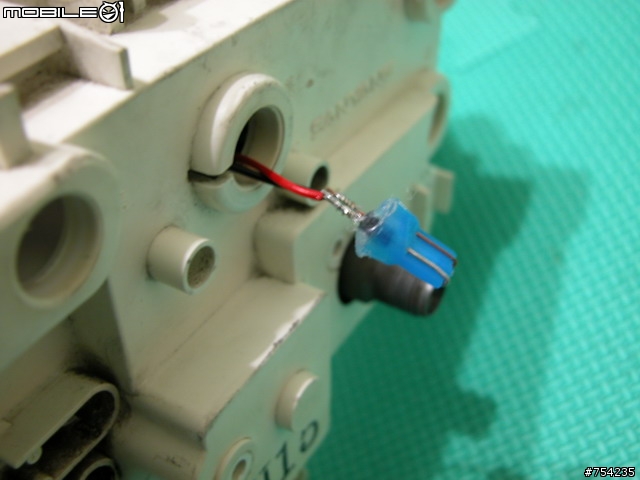

這個藍色小接頭要取代原本的 T5燈泡

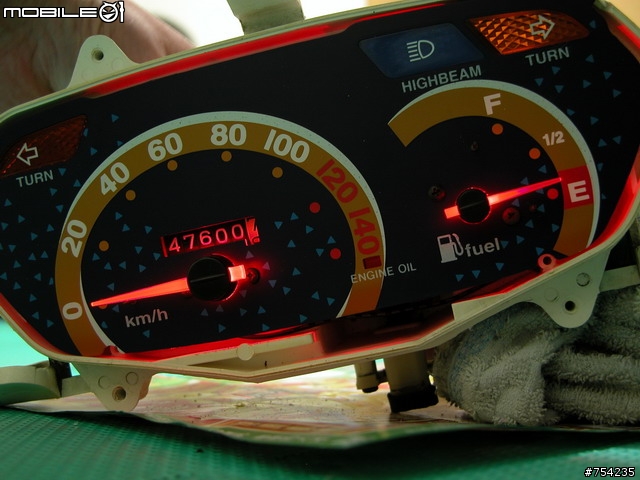

裝上導光指針測試

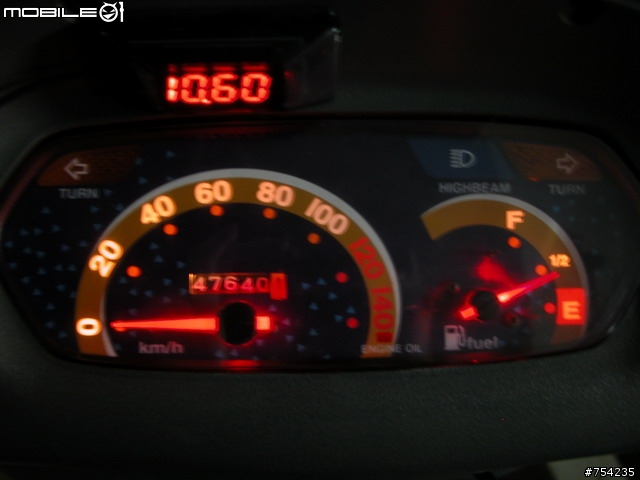

80KM/hr之後的因為燈泡拿掉變的比較暗(這張圖看不太出來)

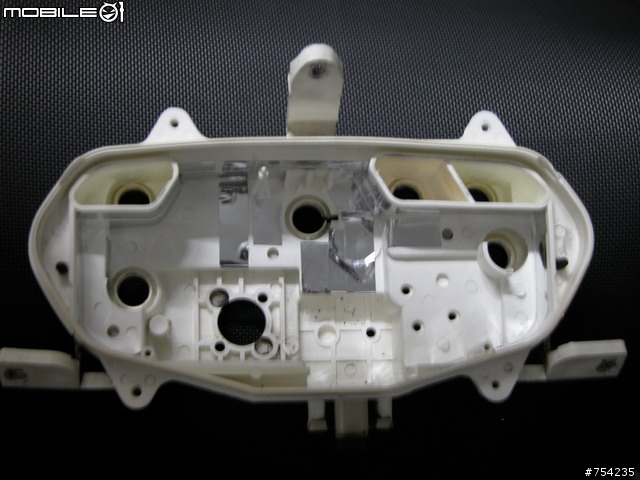

拿銀色膠帶貼內側幫助一下反光


有點小改善



[2008/04/10]後續情況:

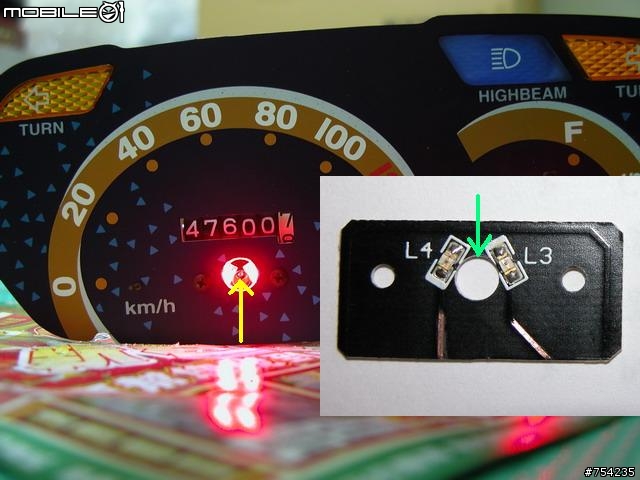

速度表軸蕊(下圖黃色箭頭所指)非常接近發光板軸芯孔上方(下圖藍綠色
箭頭所指處)...目測可能連 0.5mm都不到...我想這是這種系列儀表會發生
的問題(此種儀表有迪爵125,風雲,豪邁125,悍將F1,巡弋125等)

因此如果速度表指針壓太下去(太緊),速度表指針軸蕊便會和發光板軸
芯孔上方稍微地摩擦到...造成指針跑的很慢...解決方式有二:
1. 修短速度表指針軸蕊.
2. 壓緊就好,不要壓到最下去 <= 小弟用的方式
