除了拿來記雜事
玩遊戲外
最主要的功能就是外出旅遊拿來做衛星導航
可是有一陣子被我放在桌上生灰塵
久而久之
內建那顆鋰電池長久沒有充電和歲月的侵蝕之下
蓄電力"大大"不如前
以前充滿電可以導航4個小時
現在不到30分鐘就KO了
無奈內建離電池只能拿給專業人員更換
在不想換電池之下就只好想辦法給它增加充電設備
剛好買這台PDA時有附一個車用旅充
現再只要想辦法搞一個點煙座問題就解決了
可是點煙座要給旅充用就不能做在車廂裡面
還要兼顧防水
以及要低調防小人把它當煙灰缸
還有想辦法搞斷電系統
總之就是拉一堆線及加個開關
可是我是完美主義的人當然是盡量不要加有的沒的開關
所以預計是用電門正電
當電門開啟時通電給RELAY
再經由RELAY驅動線圈供應電瓶的電給點煙座
說完這些就是要有空間裝要有時間搞要能防水還要有點錢買線材
無奈我幾乎都沒有
後來看完新勁戰電路圖後
發現一事
就是YAMAHA的喇叭電路是
電瓶→喇叭→開關→接地
沒錯
就是電門開啟時喇叭那端有一條線會直接供應正電
在想要節省一堆線材及RELAY的錢之下
從喇叭線下手是最好的選擇
再加上喇叭我已經改成蝸牛
目前喇叭線電量負載相當輕
於是準備一個點煙座及現成的兩條短短的線想要直接改車充點煙座
點煙座在萬能的今華就可以買到
而且還有防水蓋
位置也挑了個相當不起眼且可防水的地方
線材剛剛有提到拿之前改蝸牛剩下的
工具部分
最近還挺常處理端子

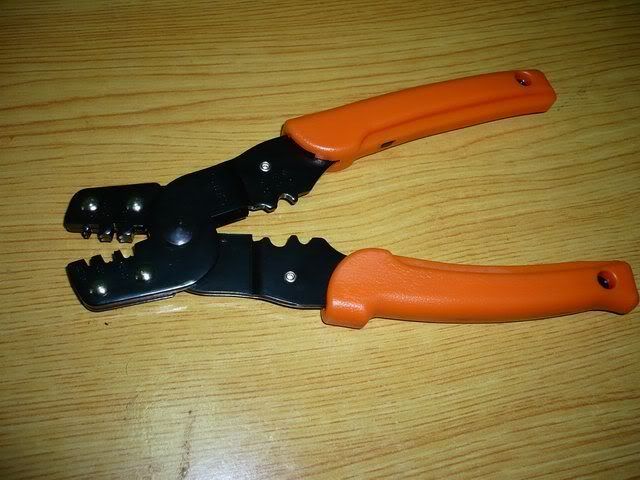

所以直接敗入一支端子鉗
剛好看到這支便宜的端子鉗
而且也很好用
點煙座中間是正極
旁邊是負極

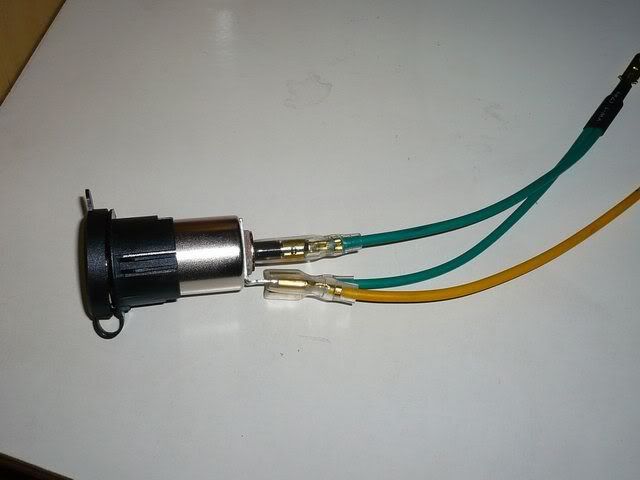

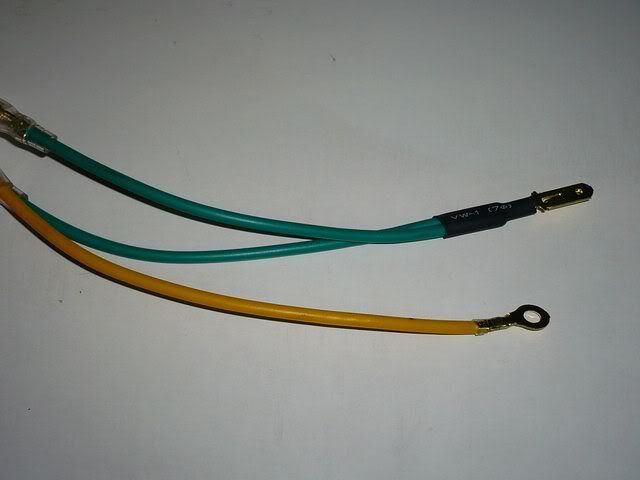

這次的作法是把正極做出一分為二的轉接線
綠色線接正極
黃色線找車台搭地
用端子鉗省去焊接的麻煩而且做起來真的比較漂亮

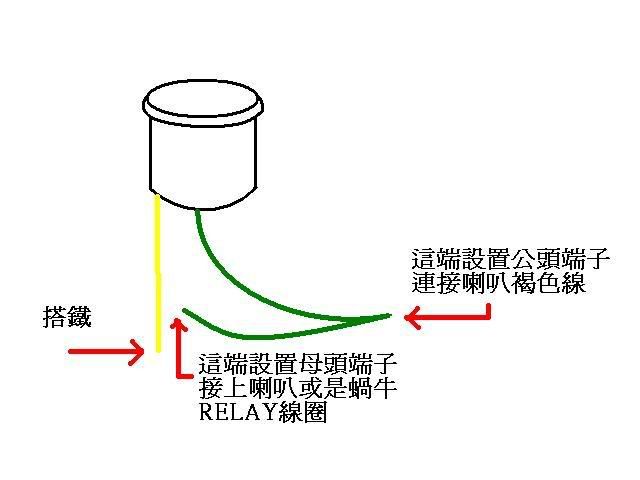

來張簡圖說明
至於車殼鑽洞的工具
可以用攻芽螺絲、電烙鐵、線鋸等
方法一大堆
不過要做的漂亮當然是要拿電鑽鑽洞
可以用小鑽頭鑽一圈
然後用搓刀處理
更好的當然是用專門鑽洞用的鑽頭
可是那種鑽頭價格很昂貴
拿來鑽10秒鐘我實在開銷不起
可是當我在家裡準備工具時

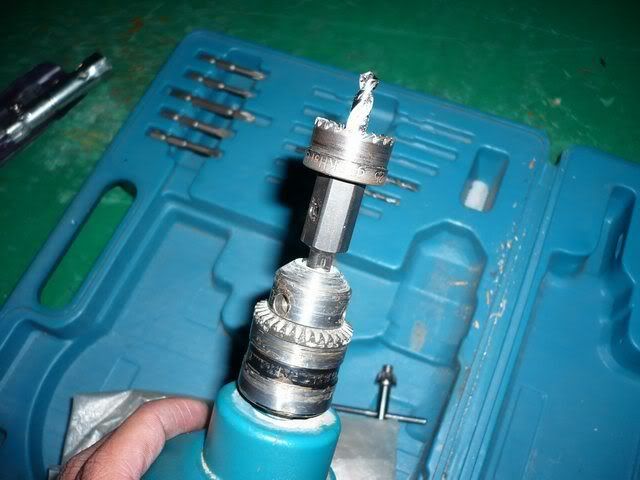

在老爸的工具櫃上發現了這個東東

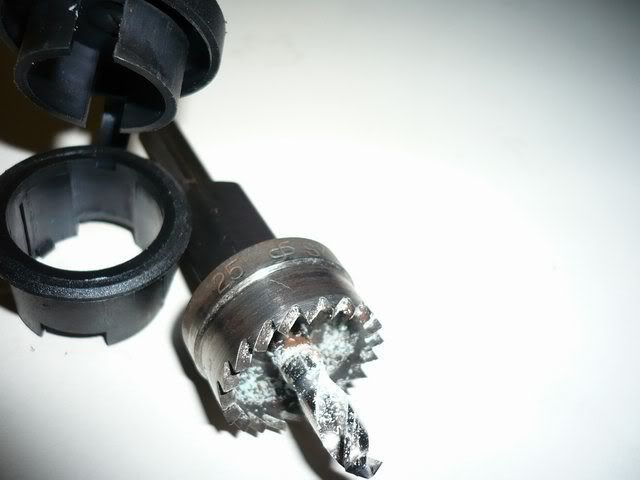

就是價格昂貴的鑽洞鑽頭
別急
大小合不合還不清楚哩
拿來和點煙座比一下
噗
大小完全剛剛好
SIZE
開始施工囉
選在地下室施工
一方面是外頭太冷
另一方面是車子要脫光光也怕冷
鎖頭也要拆掉

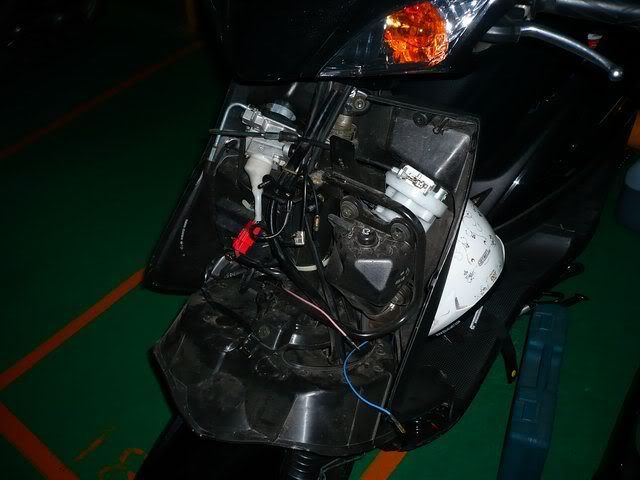

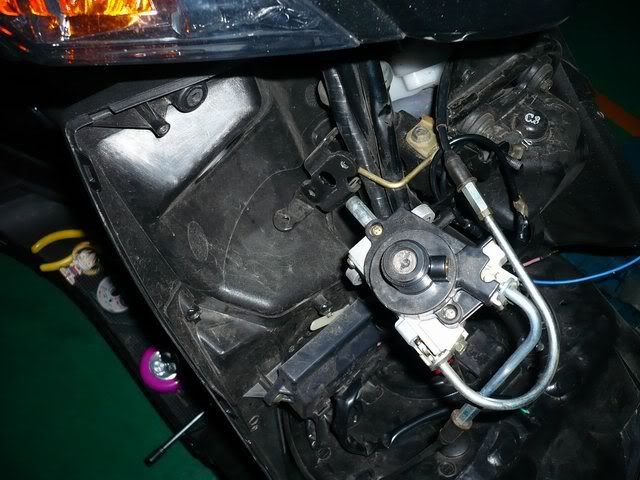

這樣就可以看到要施工的地點啦
傳機絲
就是這裡

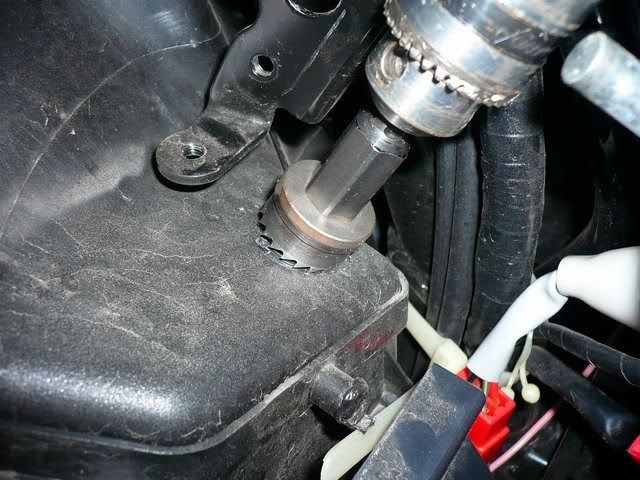

催下去

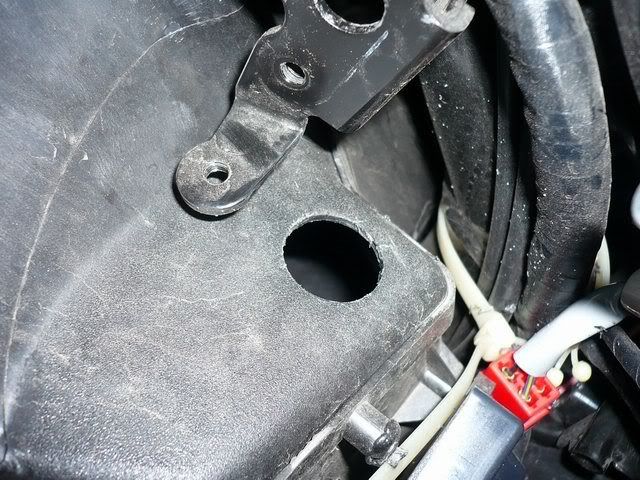

開孔完畢

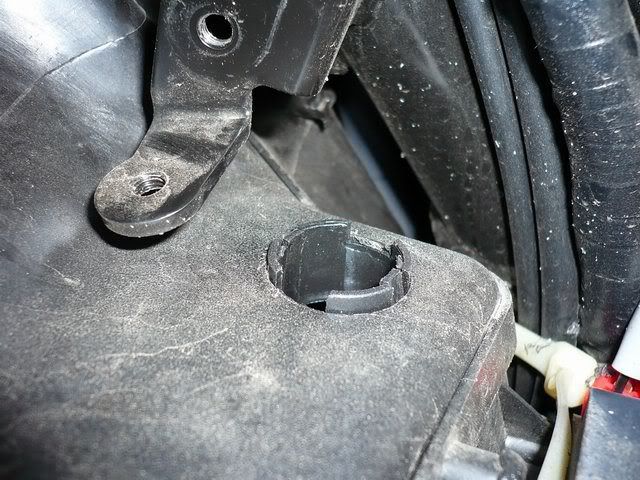

準備合
完全剛剛好

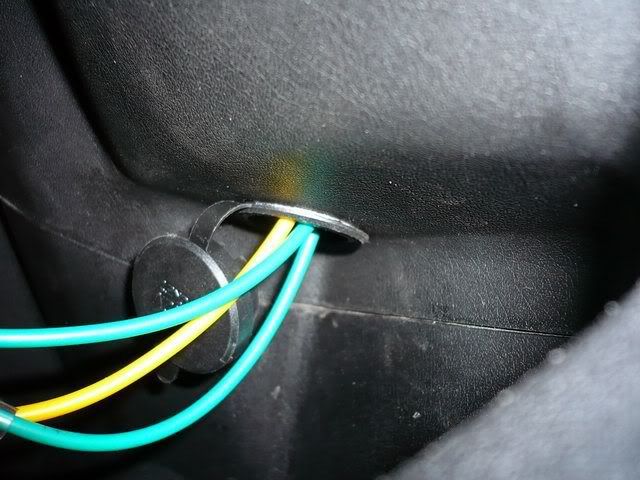

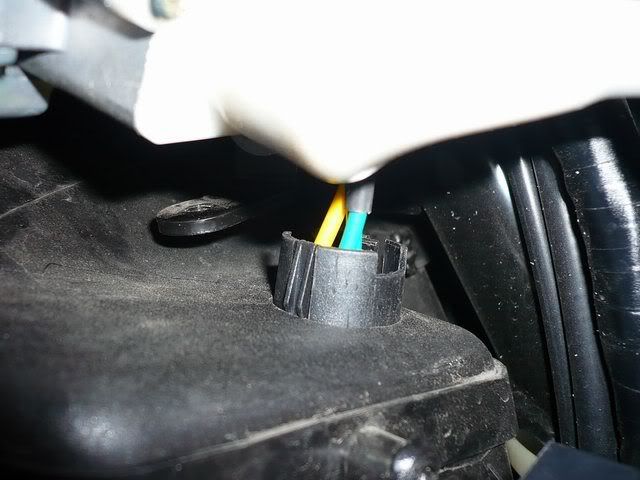

裝線和點煙座本體
一切都像是渾然天成

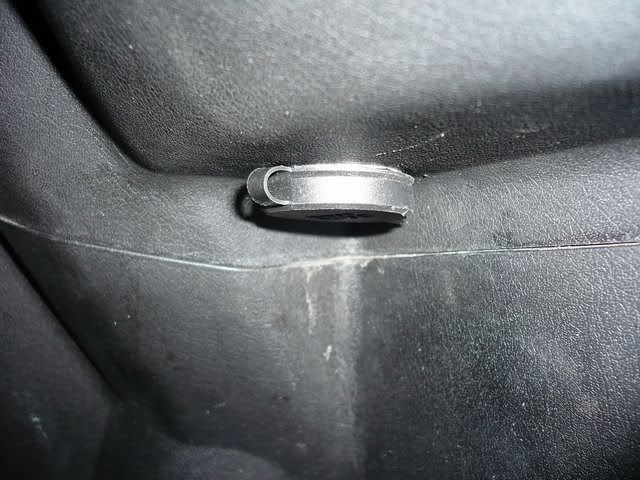

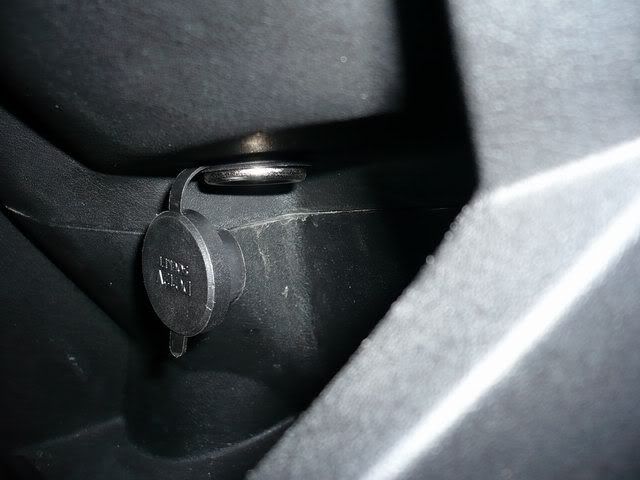

蓋上蓋子完成
馬上裝線試用
這時發生了一個小插曲
就是車體搭地的阻值太高
根本無法使用

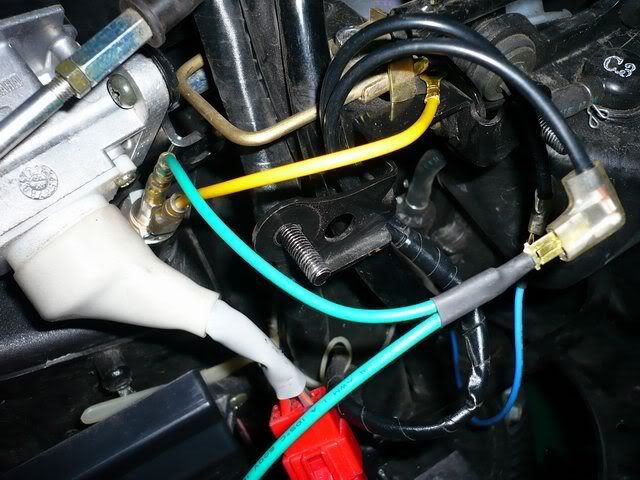

好再還有剩一些線組和端子鉗
短短幾分鐘內再完成接地線組
改天再來加RELAY強化正極端
這樣還可以接電動版手

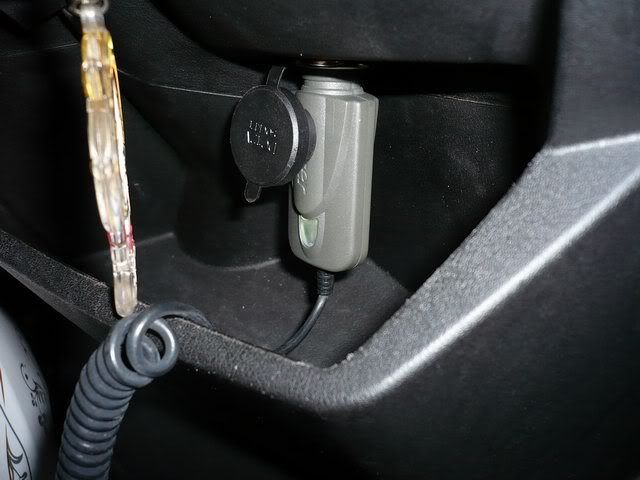

插上旅充
做動一切沒問題
至於有些人可能會建議
加個保險絲避免突然過大的電流損壞PDA
很恰巧的我這一個旅充前端本身就有一個2A保險絲
===============================================================
最近搞定了PDA車架
也搞定了旅充
剛好這幾天下雨也順便做了一下PDA的防水讓我能在雨天使用
經過我的30分鐘耐久測試後完全沒問題

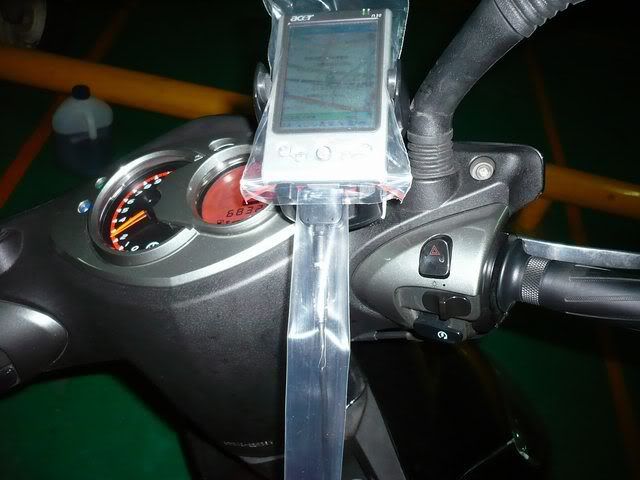

我的防水方法就是
PDA本體用10元店可以買到的夾鍊袋
至於外露出來的那條電線
則是前幾天在今華時順便買回來的透明熱縮套
大小剛好可以固定在接頭上
就這樣完成了防水措施
我的相機不能防水
所以還是要雨停時才能拍

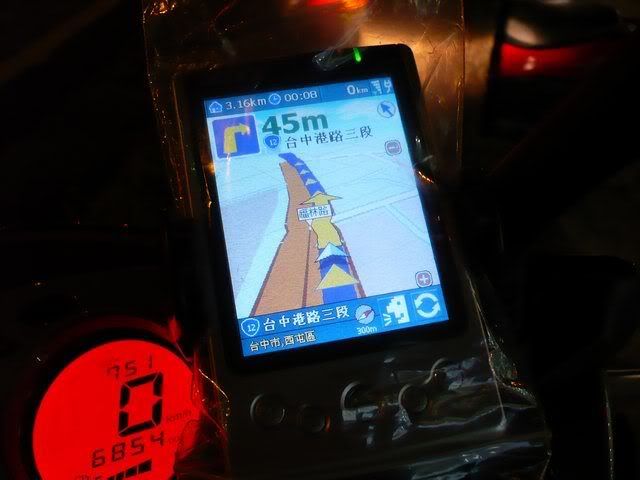

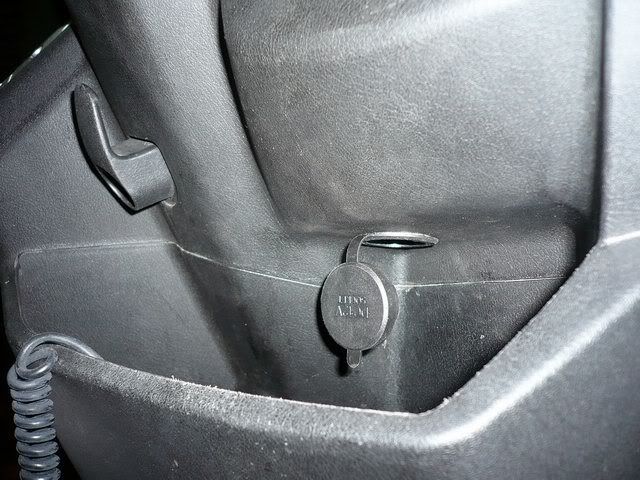

近照再來一張
