很久沒亂搞車子了
手很癢
利用上班閒暇時間又來亂改
先參考小老婆上herozeek大分享的GP儀表大改造中改高反差的大約構造
改裝過程看下面圖片
材料是一片偏光片(一大片買300可裁成六小片)

偏光片圖取自Y拍
[分享]FIGHTER改傳說中高反差儀表板

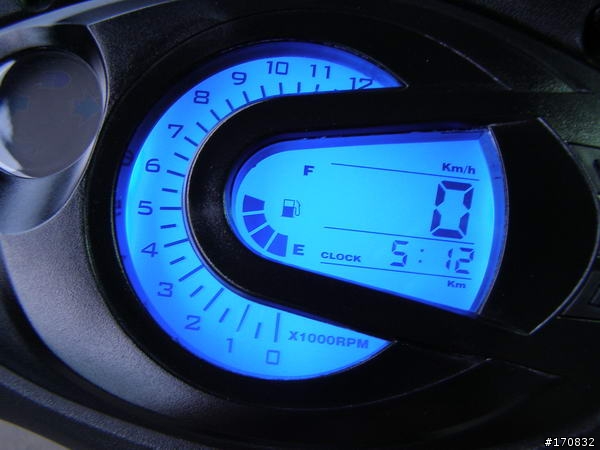

先來一張之前單改LED的照片
[分享]FIGHTER改傳說中高反差儀表板

詳細拆解過程就免了直接跳到這
[分享]FIGHTER改傳說中高反差儀表板

利用刀片把原本偏光片撬開
[分享]FIGHTER改傳說中高反差儀表板

小心撕液晶破掉就沒了撕完殘膠一堆
[分享]FIGHTER改傳說中高反差儀表板

花了半個小時才把殘膠清到這樣手都快斷了
[分享]FIGHTER改傳說中高反差儀表板

又過了10分鐘...終於清完了
[分享]FIGHTER改傳說中高反差儀表板

通電測試(沒偏光片)
[分享]FIGHTER改傳說中高反差儀表板

通電測試(偏光片0度)
[分享]FIGHTER改傳說中高反差儀表板

通電測試(偏光片轉90度)
[分享]FIGHTER改傳說中高反差儀表板

通電測試(偏光片0度開小燈)]
[分享]FIGHTER改傳說中高反差儀表板

通電測試(偏光片轉90度開小燈)
[分享]FIGHTER改傳說中高反差儀表板

接下來把偏光片裁成跟液晶一樣大小貼回去比手機螢幕保護貼還難貼貼壞三張
[分享]FIGHTER改傳說中高反差儀表板

完成其實有一點沒貼好不過蓋子蓋上就看不到了
[分享]FIGHTER改傳說中高反差儀表板

完工圖

結語:
上面的照片拍出來比實際還要好看
改裝麻煩加上改完辨識度大不如前
原本透明的地方都變黑色
黑色字本來不大現在變成透明的在全黑中反而更不明顯
如果問我要不要再改一次那我應該會選不要
