[分享]風光土炮LED車廂燈

其實這是幫同學做的，因為同學接手了一台風光(媽媽的買菜車)
但是這台車也沒什麼太大的問題，而且好騎好發
但是車主不滿現況，找我幫他規劃了一些小改裝，這只是其中一項啦!!


就在一天假日~~買齊了材料就開始製作!!

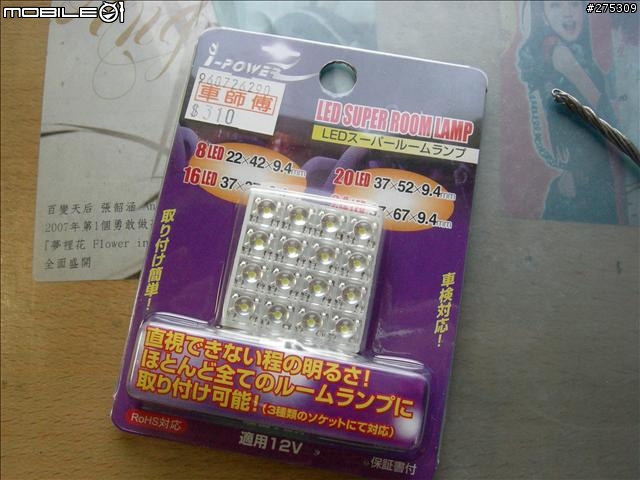

車廂燈組是用現成的，因為要再去買材料是一件很累人的事


上面的LED是食人魚的，試燈的時候還蠻亮的

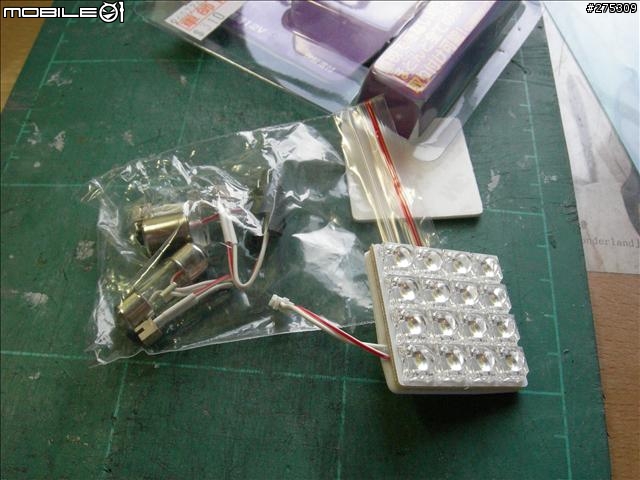

包裝上還很體貼的附上不同的線組，以配合不同的燈座~~

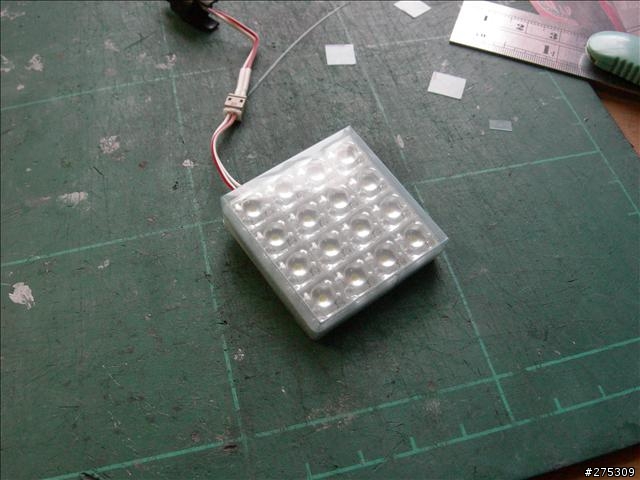

覺得它一顆一顆的很醜~所以就幫他加了燈罩


材料只是一般的透明資料夾(大考期間各大中等學校校門口皆有試用品發送)




大家應該都有車廂燈開關選用的困擾吧??

要一般開關還是微動開關..挑了老半天也很難決定
最後在小老婆爬文的時候發現了這個.....

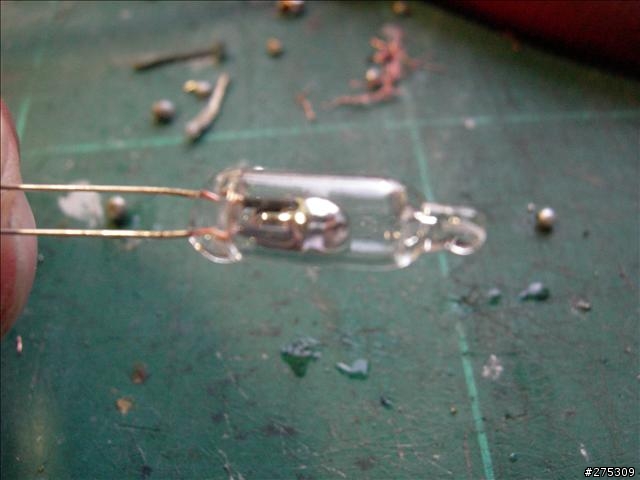

就是它!!水銀開關..

它的特性配合椅墊內的弧度非常的剛好~~翻開座墊就亮；蓋上坐墊就熄滅..

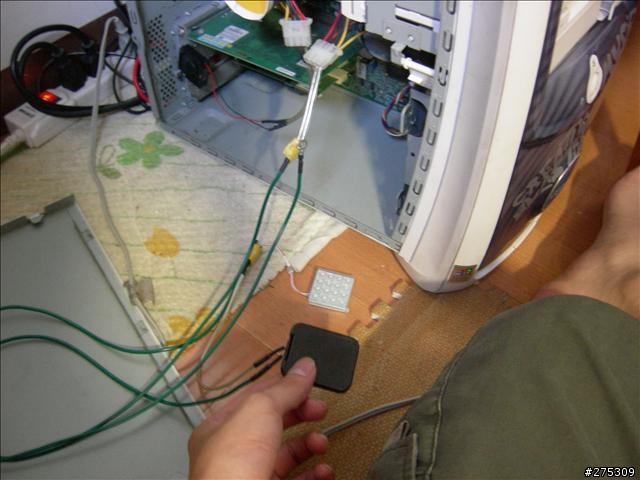

在線組接好的時候測試一下..
我的電源是超克難學生用中古K7電腦的電源供應器
誰叫它的輸出不是5V就是12V勒~~真是剛剛好..

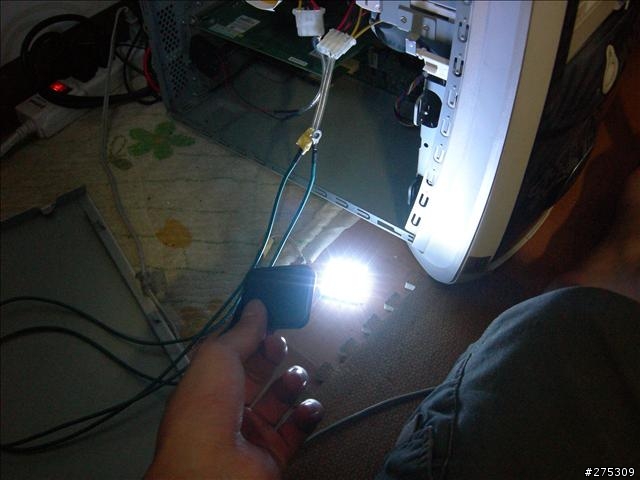

開關向上亮燈



開關下擺燈滅

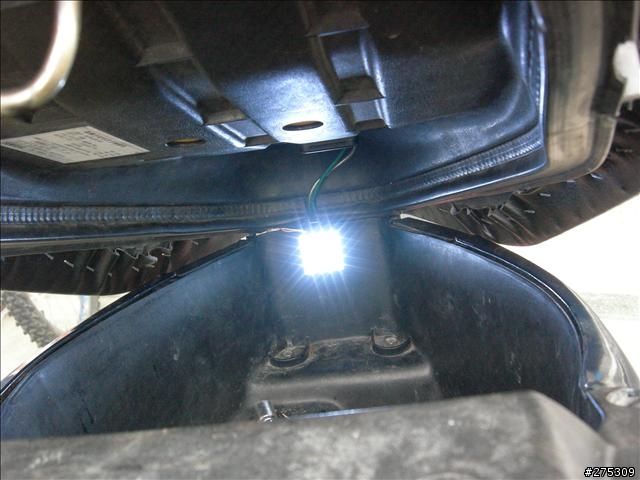

再來就是實裝圖囉!!

車廂開啟約30度~~



車廂開啟約45度...




貼到這張才發現缺點....
大白天開車廂燈也會亮阿~~

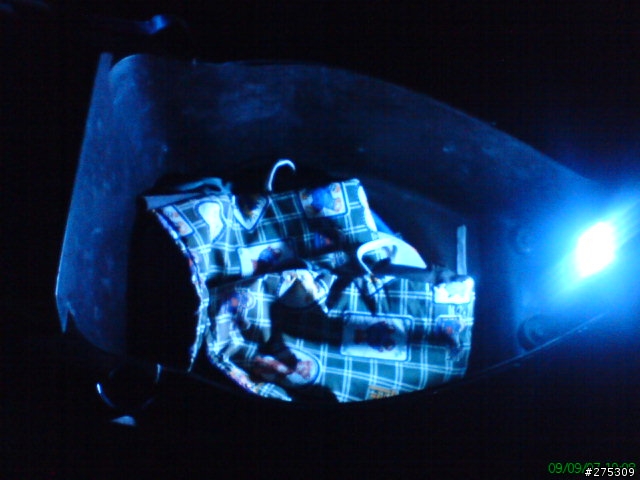

最後是車主提供的夜間實拍~~



不太擅長文字敘述...所以大部分都是用圖來帶過啊~~哈..
