噴射勁風光大燈、小燈、尾燈皆不亮，該從何查起?

雲哥
個人積分：264分
文章編號：48402965

264分

樓主

2014-01-25 4:33

昨天自己做一組強光線組，從電瓶那開始拉線、壓端子...直到一整組作完
測試的時候大燈(近燈跟遠燈)不會亮，這時小燈還會亮

以為是自己做的線組出錯，拿原廠燈泡接上原廠H4燈座還是沒亮
就拿電表量大燈近遠燈電壓，負極就是H4接頭的負極，電表顯示0V沒電(忘記直接搭車台測試)

不死心鎖頭關掉再打開，這時連小燈也不亮了，也發現尾燈沒有亮
車可以發動，煞車燈與喇叭正常，因為時間已晚，找不到頭緒，所以就把自己做的線組拆下全部裝回去

請問是哪邊較有問題居多?該如何查?
謝謝各位^^

PS：最後發現強光線組的保險絲跟本沒接上去

噴射勁風光大燈、小燈、尾燈皆不亮，該從何查起?

2014-01-25 4:33 發佈

文章關鍵字風光大燈小燈尾燈

auxo

auxo
個人積分：4714分
文章編號：48403127

4714分

2樓

2014-01-25 6:29

先把你的電路圖畫出來吧，真要抓蟲也是腦袋裡有圖再去抓現場的線路有沒接錯。
而照片那樣．．．真的看不懂。@@

群青的高空......朱色的殘照...... 飛舞而降臨的...白青之王者.... 紅色沙塵---- 白色的...火焰，光輝的

葡萄不一樣

葡萄不一樣
個人積分：198分
文章編號：48407217

198分

3樓

2014-01-25 14:42

雲哥 wrote:
昨天自己做一組強光線...(恕刪)

鎖頭電瓶正端 + 紅
鎖頭電瓶負端 - 綠(黑)
鎖頭出電 +12v (鎖頭端出線) + 棕 (棕/藍) (棕鎖頭Out後不經過任何開關)
鎖頭出電 +12v (鎖頭插頭，車配線出線端) + 棕 ; (棕/藍接至保險絲座)

遠近燈/超車開關藍→綠

遠近燈/超車開關藍→黃

牌照燈、位置燈、儀錶燈正極 + 藍
牌照燈、位置燈、儀錶燈 (接地負極) - 黑

方向燈泡座負級 - 黑
左方向燈座(L) 正極 + 藍
右方向燈座(R) 正極 + 綠

├愛像是什麼┼只能用人生百態去看待┤

雲哥

雲哥
個人積分：264分
文章編號：48407883

264分

樓主

2014-01-25 15:55

auxo wrote:
先把你的電路圖畫出來...(恕刪)

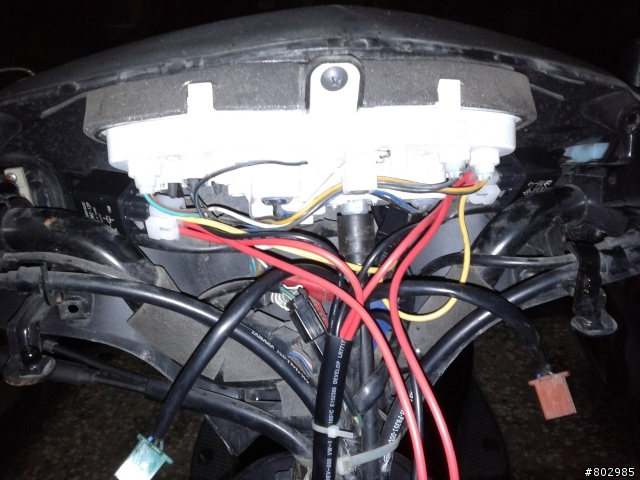

那個照片其實主要是讓各位幫我看這樣子的擺(塞)法有沒有問題
是否就是造成大燈、小燈、尾燈不亮不亮的主因?

不過強光線組拆下還原原廠樣式，大燈、小燈、尾燈還是不亮
強光線組電路圖是依照網路上流傳的接法下去製作的
謝謝你^^

科技來自於人性，懶惰來自於科技所以...科技來自人的惰性順發卡號：00326877 歡迎使用記得索取保固貼紙~

雲哥

雲哥
個人積分：264分
文章編號：48408018

264分

樓主

2014-01-25 16:13

葡萄不一樣 wrote:
鎖頭電瓶正端...(恕刪)

有點看不太懂，不過還是謝謝你
來研究看看

科技來自於人性，懶惰來自於科技所以...科技來自人的惰性順發卡號：00326877 歡迎使用記得索取保固貼紙~

葡萄不一樣

葡萄不一樣
個人積分：198分
文章編號：48408392

198分

6樓

2014-01-25 16:55

雲哥 wrote:
昨天自己做一組強光線...(恕刪)

pwr: 20131102102355
http://www.4shared.com/office/JB38nG4e/_125_XC125KR_XC125LR.html

├愛像是什麼┼只能用人生百態去看待┤

雲哥

雲哥
個人積分：264分
文章編號：48410607

264分

樓主

2014-01-25 20:51

葡萄不一樣 wrote:
pwr: 20131...(恕刪)

感謝你的提供，裡面有電路圖!!

科技來自於人性，懶惰來自於科技所以...科技來自人的惰性順發卡號：00326877 歡迎使用記得索取保固貼紙~

雲哥

雲哥
個人積分：264分
文章編號：48411911

264分

樓主

2014-01-25 22:42

找到了，14號：燈類保險絲
原來這台車設計有很多保險絲，不像以前的化油車只有一顆，我想可能是強光線組接錯導致保險絲斷了

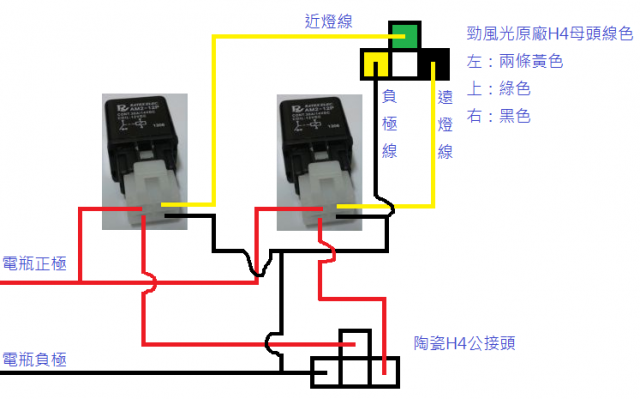

這是我的線路圖，上網查到是說面對H4接頭：
左邊-負極
上面-近燈
右邊-遠燈

不知道會是繼電器的250 4P接頭接錯??
謝謝各位回應!!

科技來自於人性，懶惰來自於科技所以...科技來自人的惰性順發卡號：00326877 歡迎使用記得索取保固貼紙~

雲哥

雲哥
個人積分：264分
文章編號：48413052

264分

樓主

2014-01-26 0:07

終於看懂了
H4接頭黃色線是遠光燈，接頭有兩條黃色線是一條為來源，另一條是從直這裡再接到遠光指示燈
黑色是負極，所以是我接錯了

網路上說的是面對H4大燈的接腳，會錯意了...
換個保險絲好過年!!
