B Studio 工作室 免費分享 勿做營利用途
----------------------------------------------------------------------------
2017/12/29
近期會免費釋出工程圖+組裝說明 , 敬啟期待
----------------------------------------------------------------------------
2016/05/10
沒想到這2年來還是陸續有人來問 , 但實在是沒空開團
若只提供後架主體5件,不提供螺絲(但會提供螺絲清單),大家要買單嗎?這樣我好準備很多
----------------------------------------------------------------------------
2014/04/28 新增飲料架設計
沒有地方放飲料實在是太不方便了
，所以設計了一款愛將後架專用的飲料架！
只要一顆螺絲就可以鎖上，還能夠調整大小！
可以加裝寶特瓶配件…
但整體來說還有很多瑕疵需要修正....持續改良嚕.....
----------------------------------------------------------------------------------
2013/07/23 後架組裝完成嚕~~~最新圖文請往下拉！！！
----------------------------------------------------------------------------------
超SUPER的颱風夜
.....就來寫篇一直很想寫的SUPER分享文吧
（天佑台灣）不想看愛將分享文的大大可以直接下拉看愛將後架喔
----------------------------------------------------------------------------------
話說～～～高中時期
第一次看到愛將就情不自禁的的愛上他
出社會後，想要圓個學生時期的夢，買台愛將來通勤
但愛將於2008年停產，又有一大陣子沒接觸檔車的資訊
因此在Mobile01發了一個文章，想轉向找類似於愛將的檔車
尋尋覓覓，再加上工作忙，就再也沒有在想這件事了
突然
今年年中，家裡需要再一台機車
就把手上操了8年的kymco G4給家用
自己再來買台車來騎，腦中第一個飛過的車當然是愛將150
有了動機，就馬上積極的尋找可以取代愛將的檔車
找了好幾家二手車行
黑心的好多
找不到狀況優良的愛將
因此尋覓了幾台年代較近檔車
就再放棄的同時
沒想到就在拍賣看到了一台狀況非常優良的2手愛將（上架不到3天）
馬上聯絡車主，車主也很阿莎力的當天下班約看車
我也當晚阿莎力的買下
隔天就火速過戶
雖然價錢不是不漂亮
但狀況實在優良，怕再也找不到那麼原汁原味的愛將
所以交易的流程非常的不拖泥帶水，漂漂亮亮

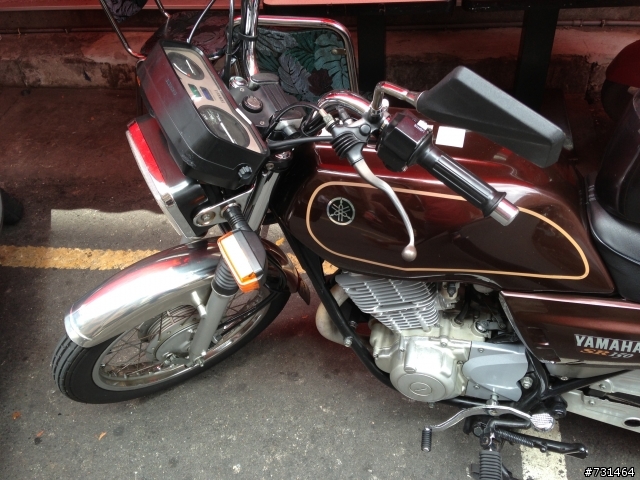

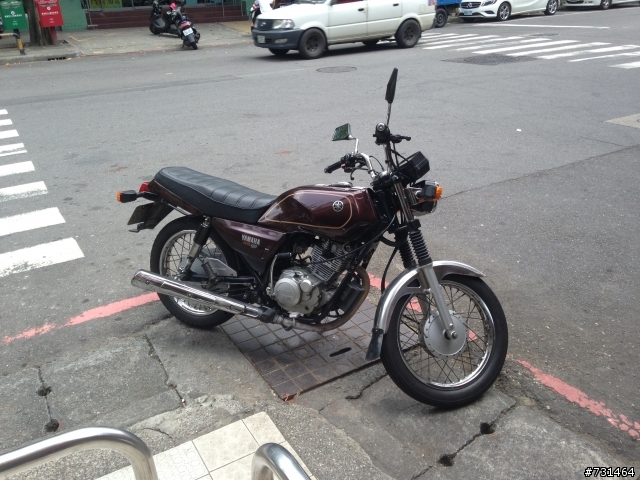

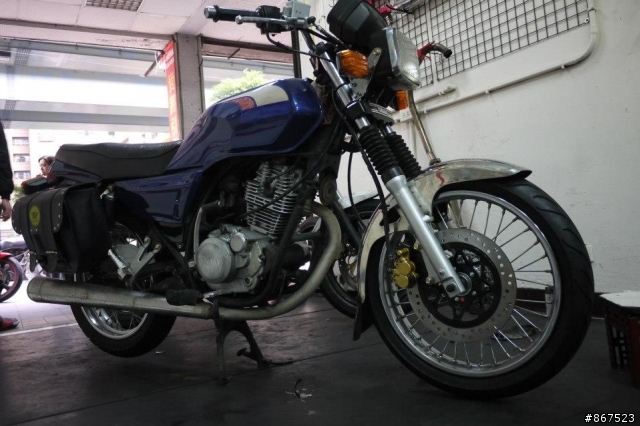

小弟的愛將獻醜了
這台老愛將，非常的幸運
出廠後被一位台中的老師買下，上課通勤用，因此沒什麼操到
某天老師退休，才第一天上網拍賣，就被一位也是夢想愛將的台商
當天火速高鐵南下完成交易，並且花了很多心思整理這台車
這位台商喜歡原汁原味，連油箱上的原廠貼紙都不捨得撕
但因台商越來越不常在台灣，所以想要將手上的汽機車賣給適合的車主
沒想到在PO上拍賣的第三天就被一位也喜歡原汁原味的工程師買下
這台老愛將不止外觀優良，怠速也非常靜，排氣聲也非常沈
內部機構也如他所說的，該換都換了，我的確不用再換了，只要需要好好保養
就這樣我買到了一部好車
且也圓了學生時期的一個小夢
感動說了這麼多
終於要介紹一下今晚的主角
！！！！！！愛將後架！！！！！！
----------------------------------------------------------------------------
愛將入手沒幾天後
發現非常需要漢堡（後行李箱）
因此上網搜尋愛將可用的後架

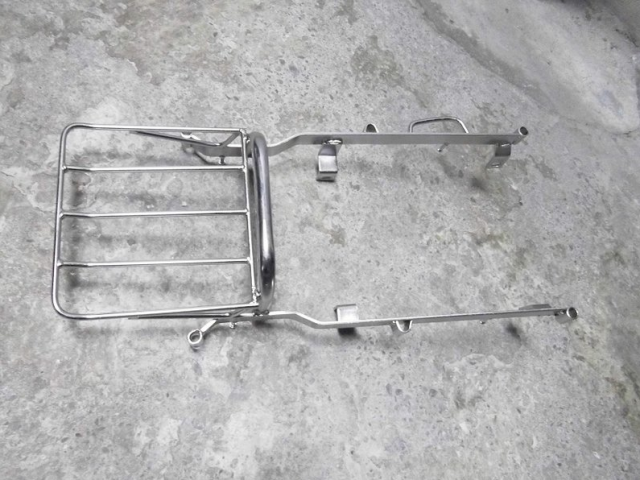

沒想到....都只有北港架.....
賣漢堡的店家，也有推薦幫忙彎管燒後架的師傅
但都貴桑桑呀....
網路上有一些教學
像可以用KTR的後架來改，但要破壞愛將坐墊下的車體（鑽兩個洞），且強度也不夠
大部份的教學，都需要拆到車上的東西，或使用到電鑽或手砂輪機
因此想自己試看看
設計一款便宜耐用又美觀，且不用拆東拆西就可以簡易安裝的愛將後架！！
首先

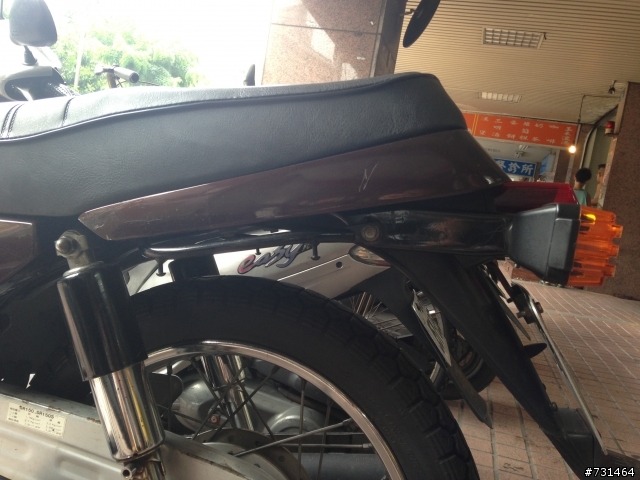

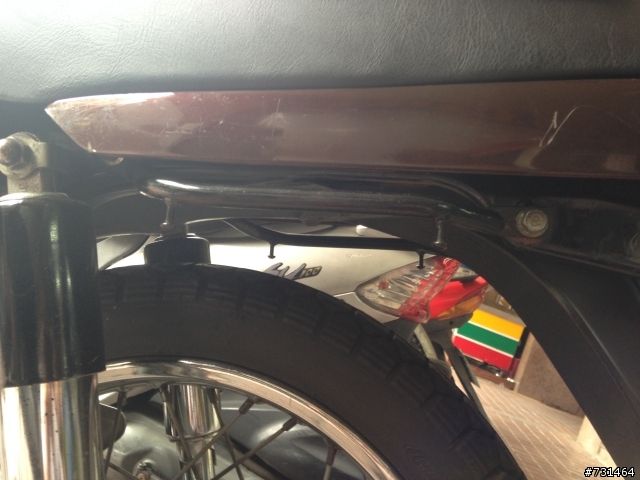

若要能簡易安裝就需要使用這兩個鎖點安裝後架（不是避震器那個鎖點，是車殼內的鎖點）
拿超長的游標卡尺量呀量
發現鎖點竟然不在同個平面上
後方向燈也擋住後架能延伸空間
但這都不是什麼大問題

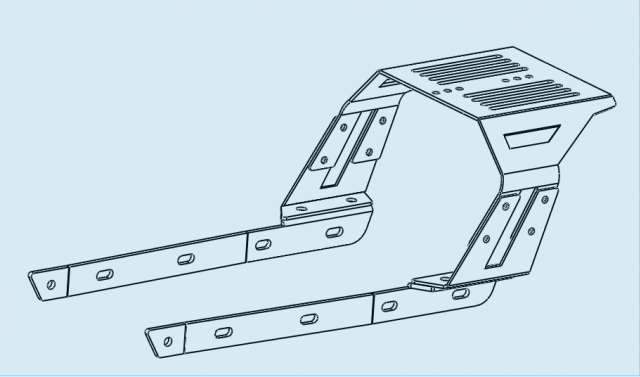

尺寸量完後，將腦中構圖繪製成3D
1.圖中的長條孔便於調整漢堡的前後距離
2.後架上多餘的孔能拿來安裝駐車把手...等配件
最後再標個2D工程圖給熟識的廠商加工嚕
-----------------------------------------------------------------

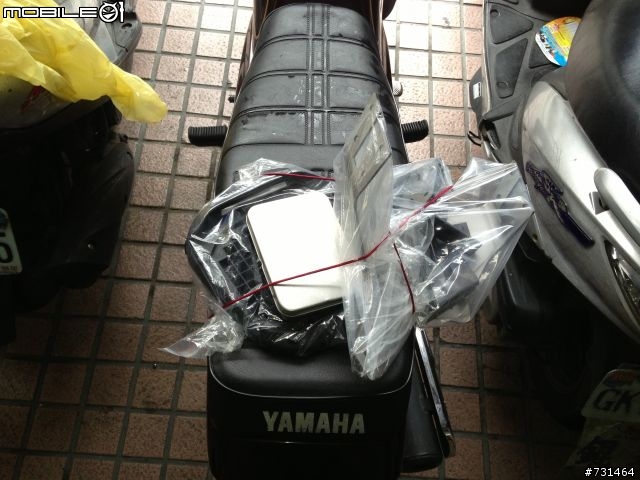

今天打樣好的後架與蘇力颱風同時間抵達了！！！
非常狼狽的用綿繩綁了他們回來
因為怕尺寸畫錯，因此在烤漆前先試裝

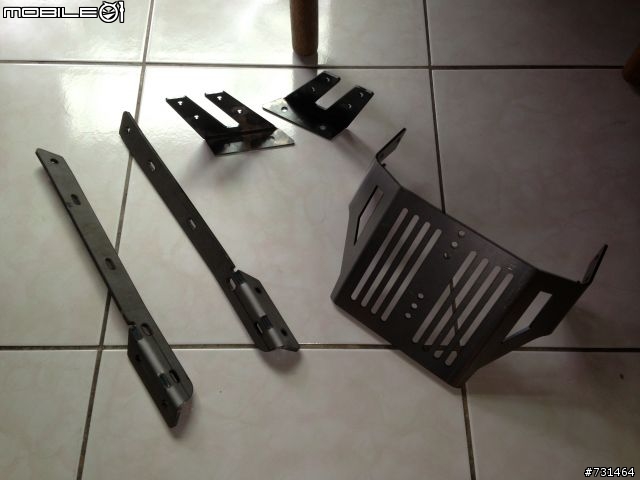

後架拆成5件以降低廠商製造工序好降低成本

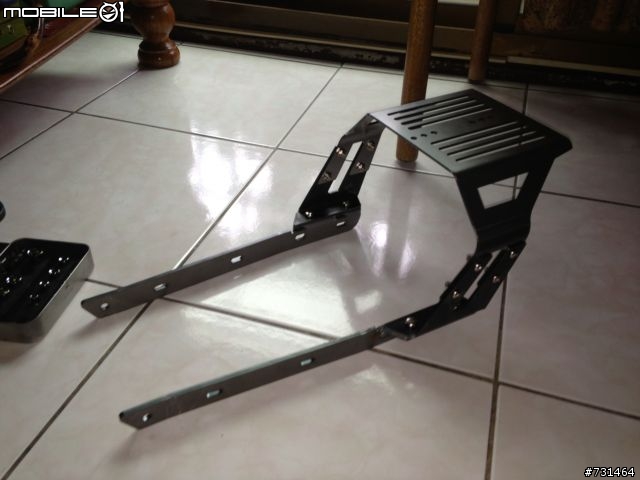

組裝過程中，非常的順手，就如當初腦中構思的那樣
烤漆前是不是就已經相當有型了呢？

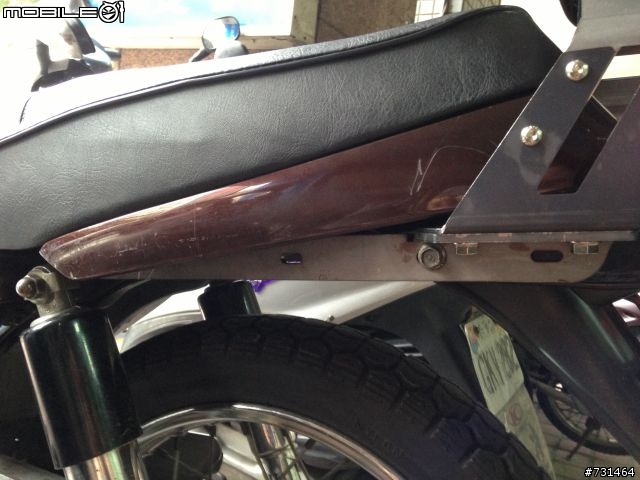

再來就只要使用這兩個鎖點可以組裝嚕

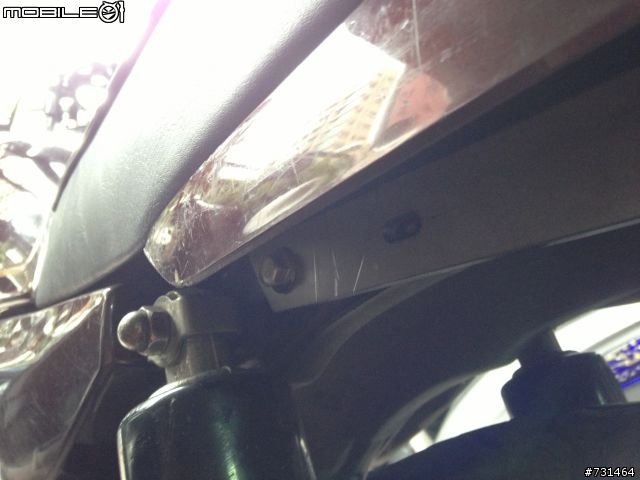

這個鎖點要用可以轉彎的外六角板手
沒想到一次OK，尺寸抓得恰到好處
裝上漢堡底座

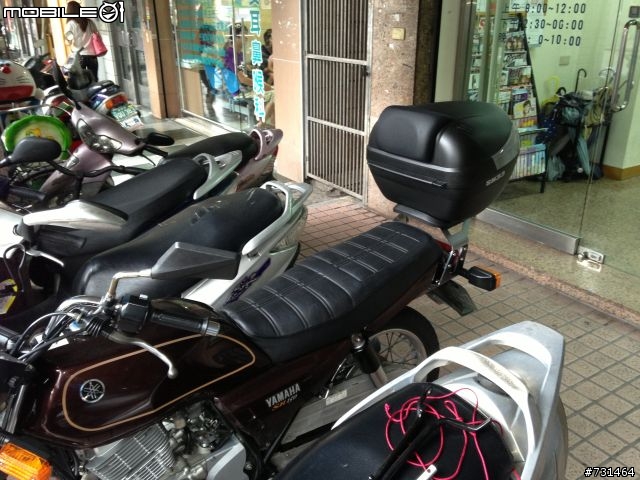

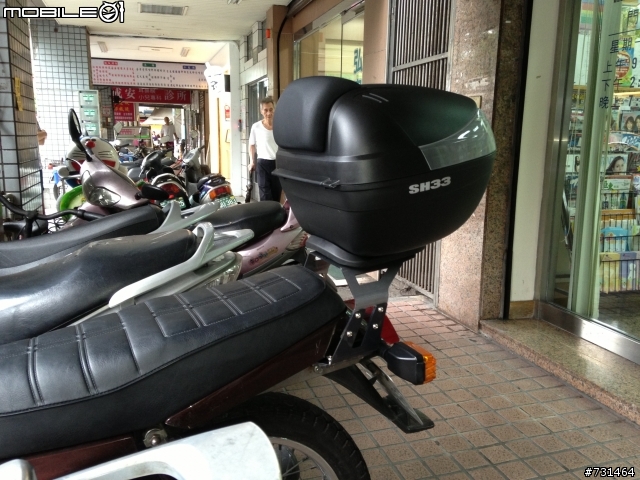

裝上漢堡，位置相當滿意，後座乘坐舒適，且不會擋到煞車燈
接下來～等恐怖的颱風走～就要送烤漆嚕！！
到時候再來更新文章，分享最終完成品！！
謝謝各位觀賞
-----------------------------------------------------------------
★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
2013/07/23 愛將後架烤漆回來嚕
包得緊緊的
烤漆老闆用牛皮紙包的好好的
共5件零件，粉體烤漆平光黑！
主後架 厚度3mm
左右側架 厚度5mm
左右側鈑 厚度3mm
染黑的螺絲們
很不專業的重量量測.....總重量約2.5kg
開始組裝嚕
先組合側架與側鈑
單邊2顆M8內六角螺絲
搭配防滑螺絲鎖緊
再組合主後架
單邊4顆M6內六角螺絲，同樣搭配防滑螺絲鎖緊
組合完成！！
鎖上SHAD後行李箱底板
裝上愛將嚕！！！
裝上後行李箱
----------------------------------------------------------------------------
加映 小狗胖奇與愛將
★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
謝謝收看！！！！
