[增教學文]超5/G5 125 土炮爆亮車廂燈!!

來吧 我們開工吧!!

首先須準備已下材料
T字板手10號
十字螺絲起子
快速接頭1個
有段開關或洛克開關1個
電線約100cm
尖嘴鉗1支
剪刀1支
電火布1綑
帆布膠帶1綑
電鑽(或是後面我有土炮法,就不用它了)打火機1個
和一顆熱血DIY的心

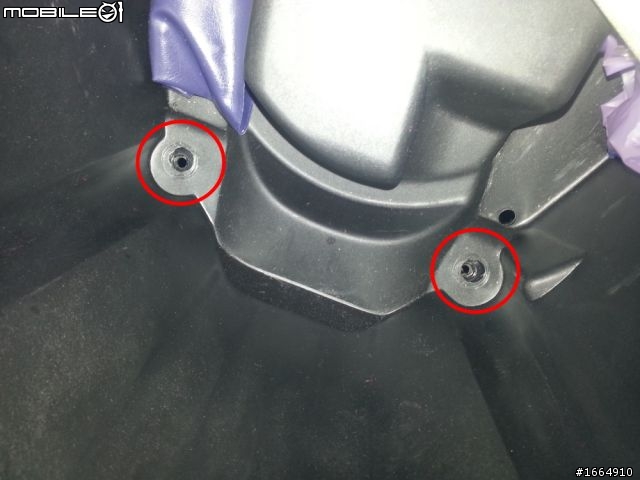

首先用T字板手10號 轉開這2顆

這裡還兩顆,也是用T字板手10號

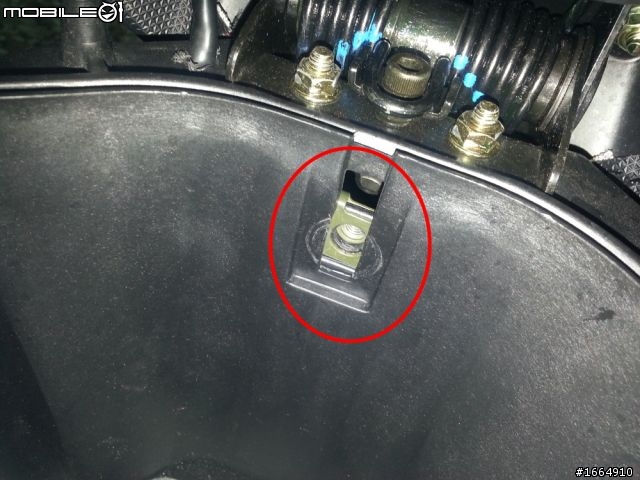

這顆用十字螺絲起子轉開 接下來馬桶就可以提起來了

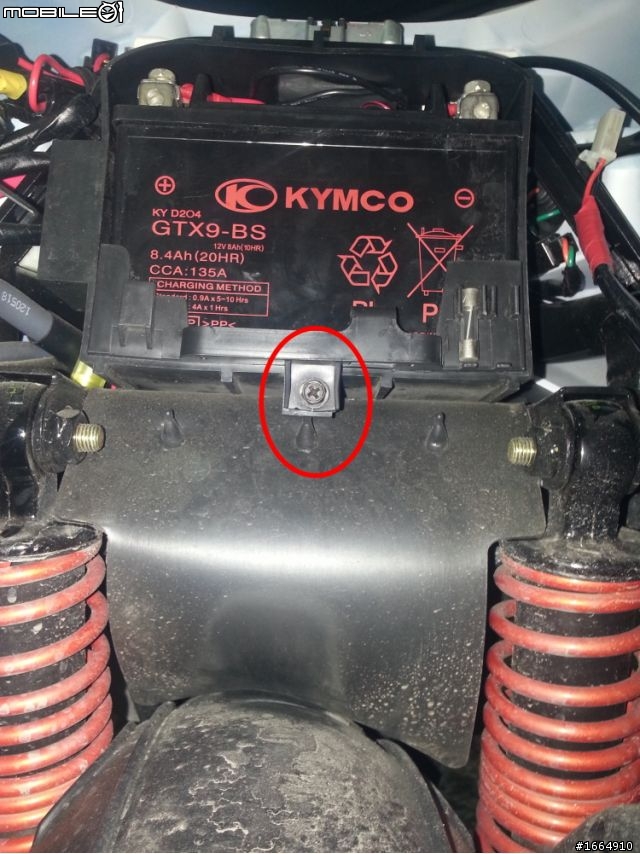

轉開電瓶下這螺絲 上下左右搖或拉出電瓶
(不要完全拉出,露出電樁就好 不然整顆電瓶會跳車)

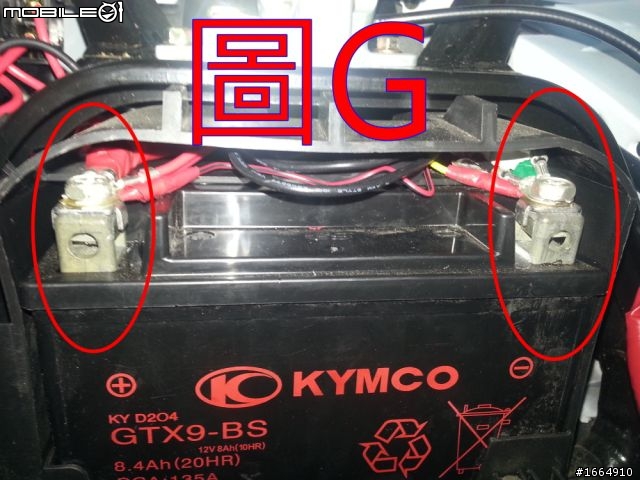

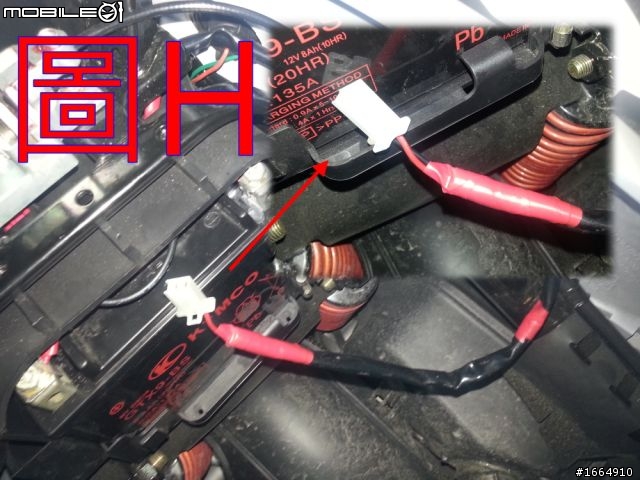

鎖上電線 紅正 綠或黑負(電線請DIY自製)

接上快速接頭(正負極要正確)注意!這邊要裝公頭

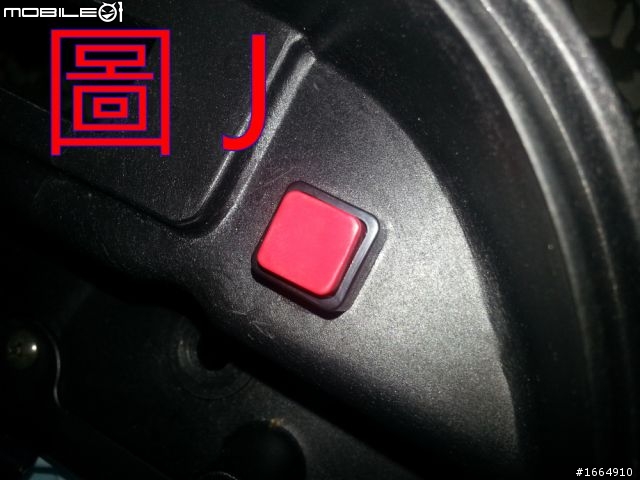

接下來來搞馬桶 挖洞裝上開關
可以用電鑽挖 也可以用打火機把螺絲起子的頭燒燙
用力挖下去 在用打火機去把車殼烤軟 用尖嘴鉗插進去 調整洞的大小

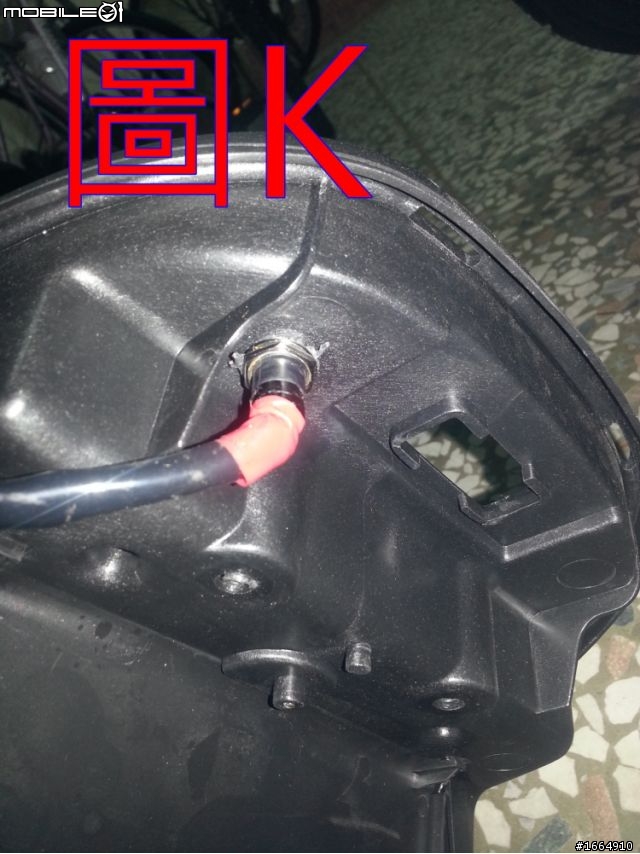

底部就長這樣(最好不要挖這裡 為什麼呢? 讓我們繼續看下去)

這頭接上快速接頭(母頭)

我是用3M帆布膠帶固定的
我前一台many用電火布 全掉了= =!

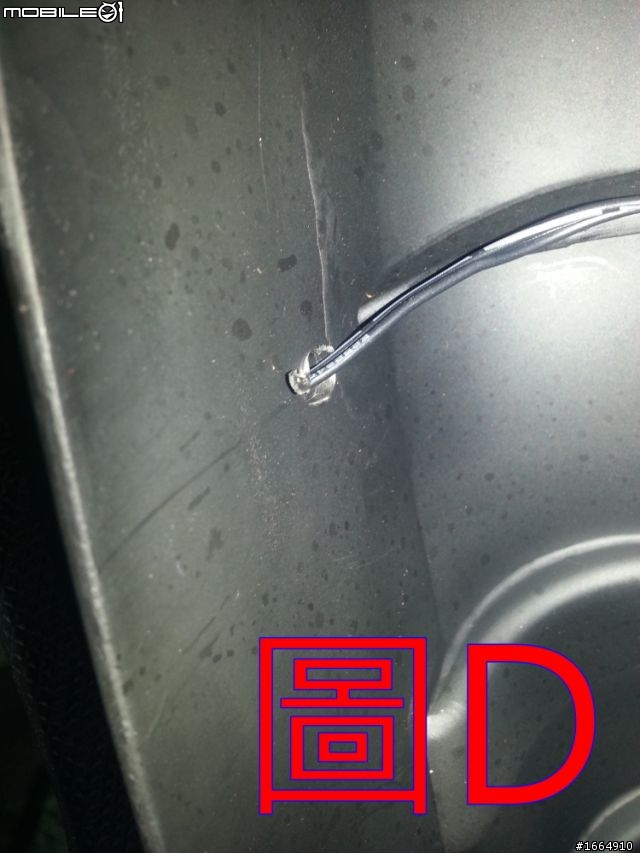

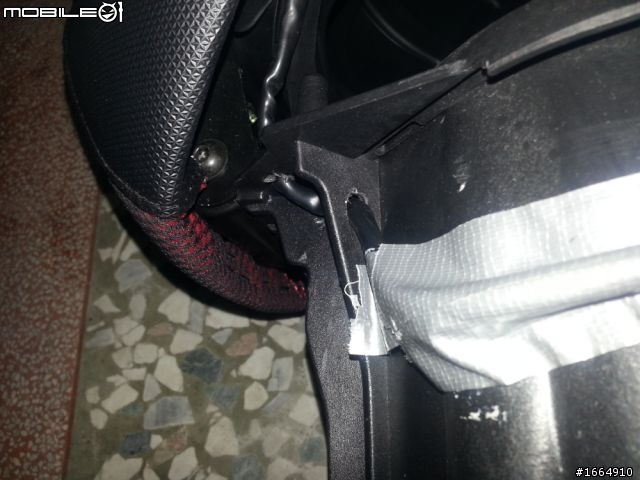

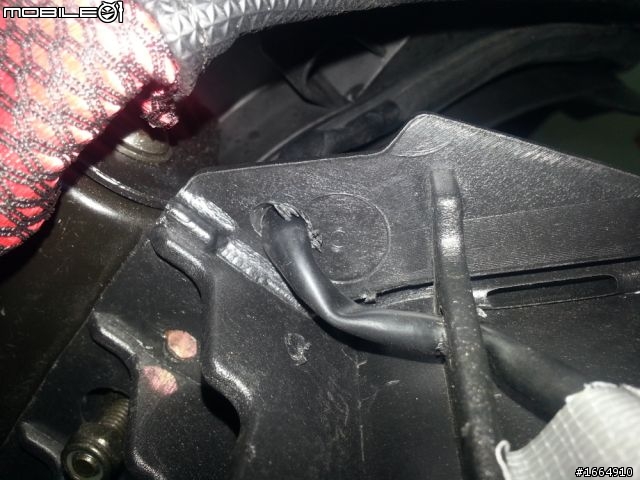

這裡鑽個洞 穿過電線

這裡也是 要把線穿到上面去
注意要試試蓋下來不能壓到電線
還有裝回去也不能壓到電線
找對了地方在鑽下去

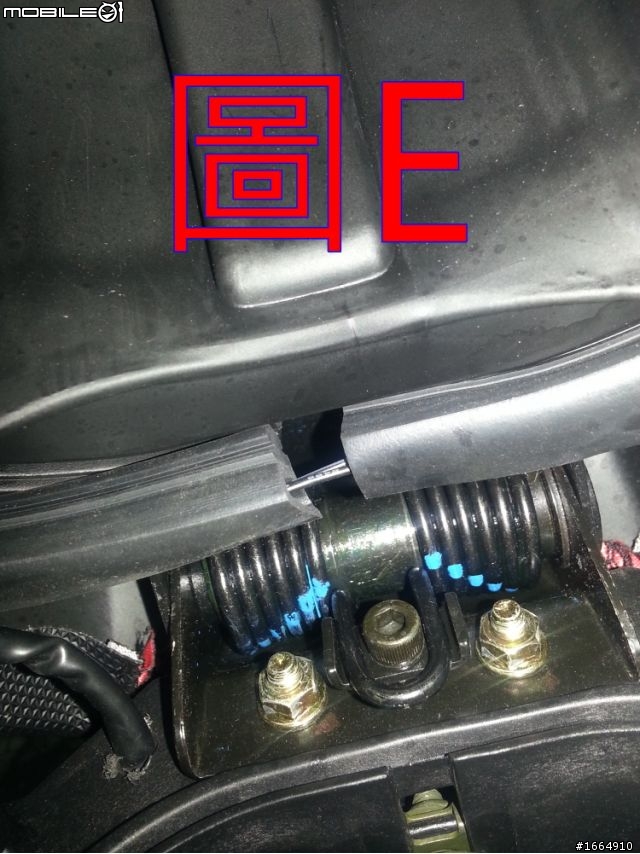

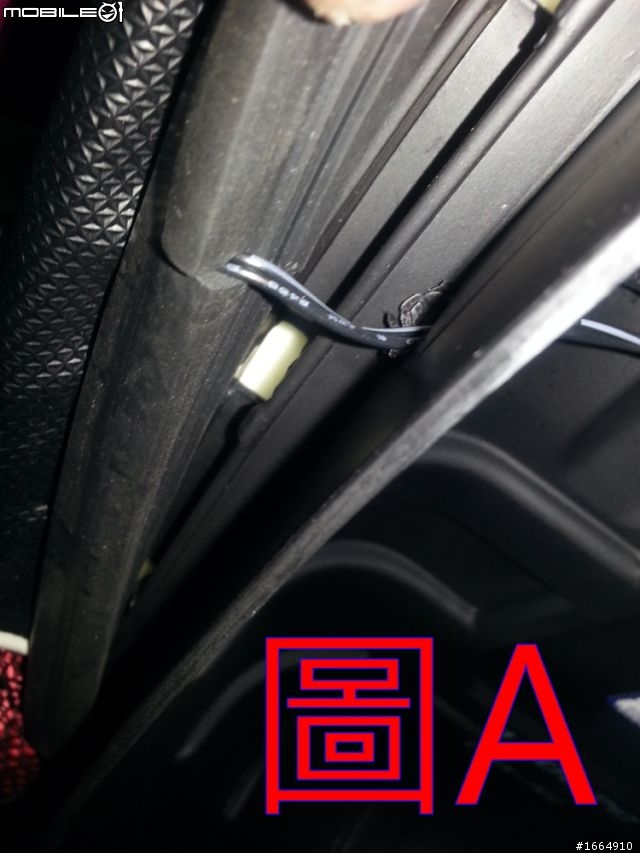

在防水膠條用剪刀剪個洞把電線穿進去
如何穿呢 先把出口也剪開 把曬衣架折成直的
先把曬衣架穿過去 入口處用電火布把電線綁在曬衣架上
在從出口處慢慢拉 要慢慢的 不然掉了就要從來啦

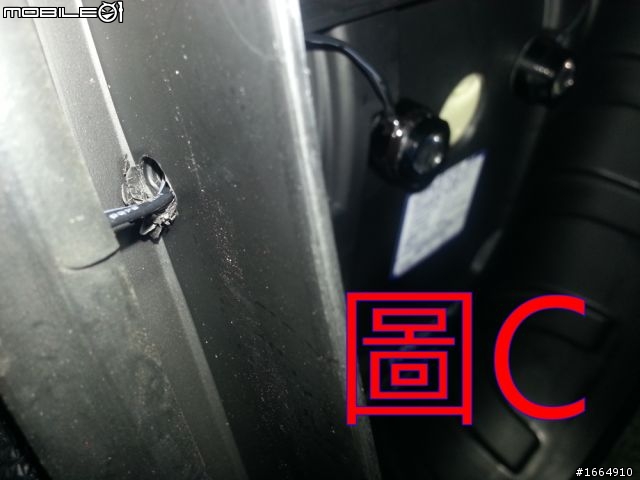

出口在此在鑽洞把線穿進去

像這樣

這樣

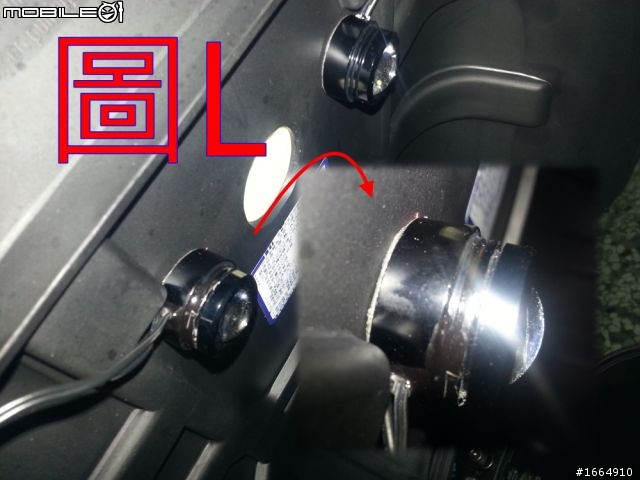

穿出來後把LED固定(另一顆也是如此)

另一顆的電源我穿到和左邊那顆一起

固定住就像這樣

答案在此!!

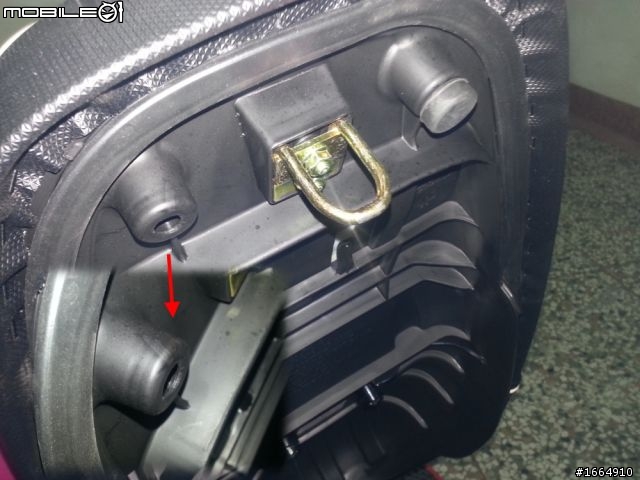

為何開關不能挖在那
因為那裡是這2顆避震塞的地盤
蓋下去會壓到 一開始我想說是我忘記關嗎
結果挖發現是壓到了 洞都挖了 只好把這顆拿掉

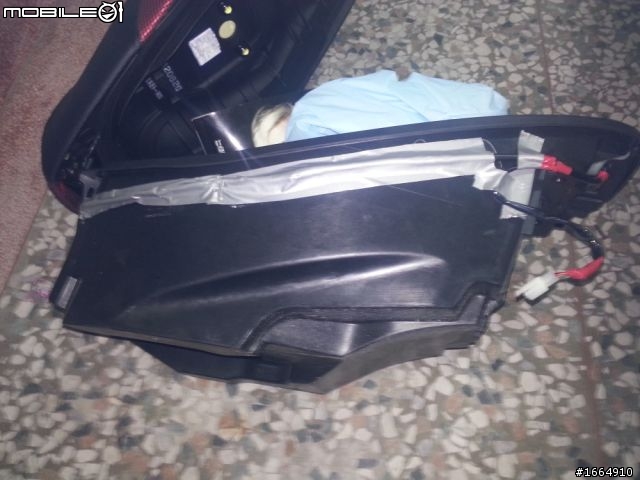

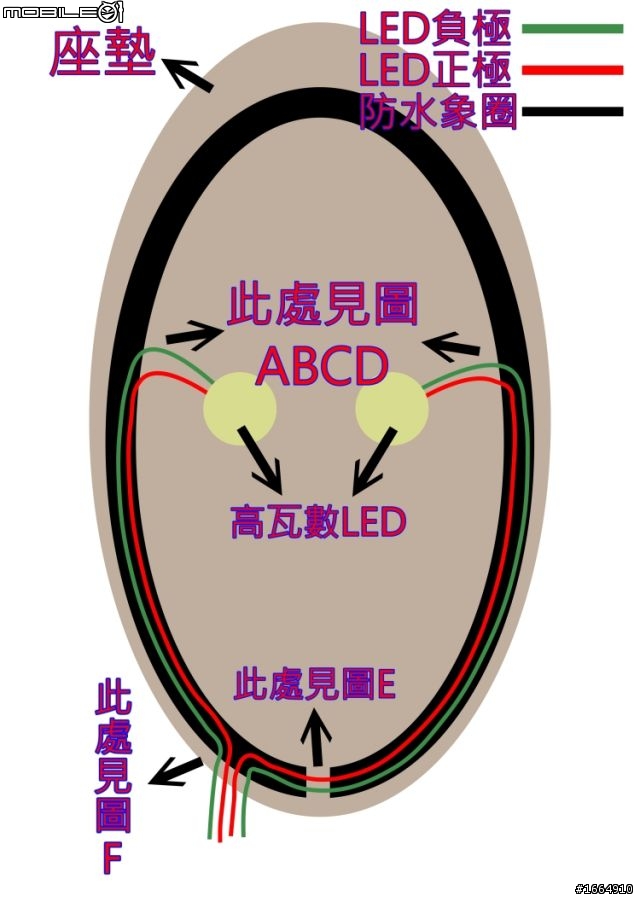

這是座墊背面 我的接線方式

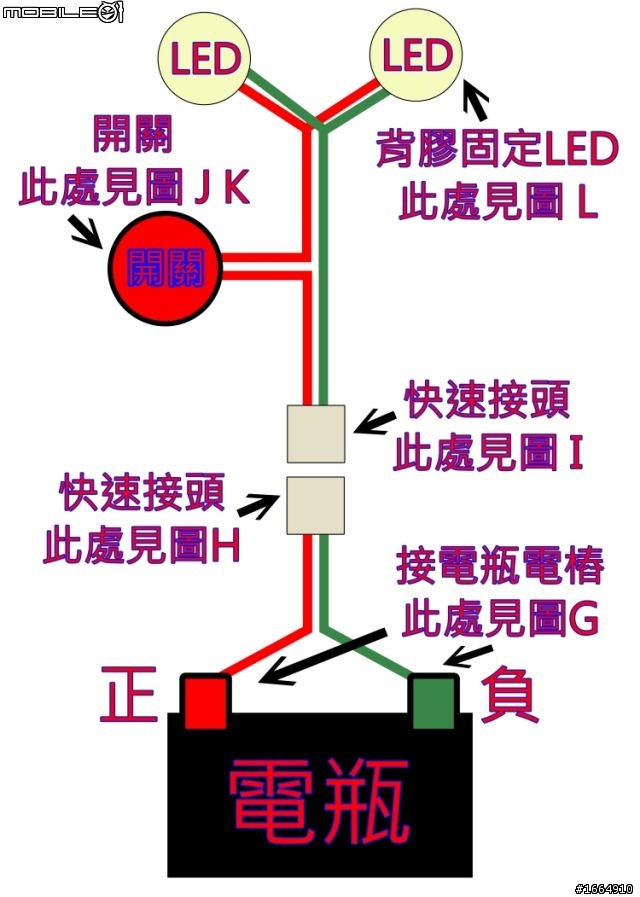

電路圖就是這樣 懶的裝保險絲了 嘻~

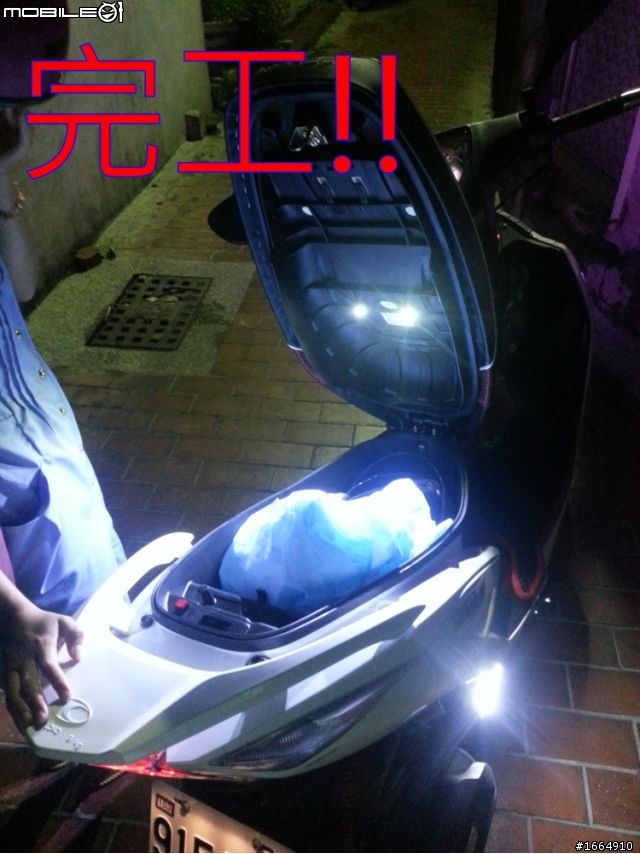

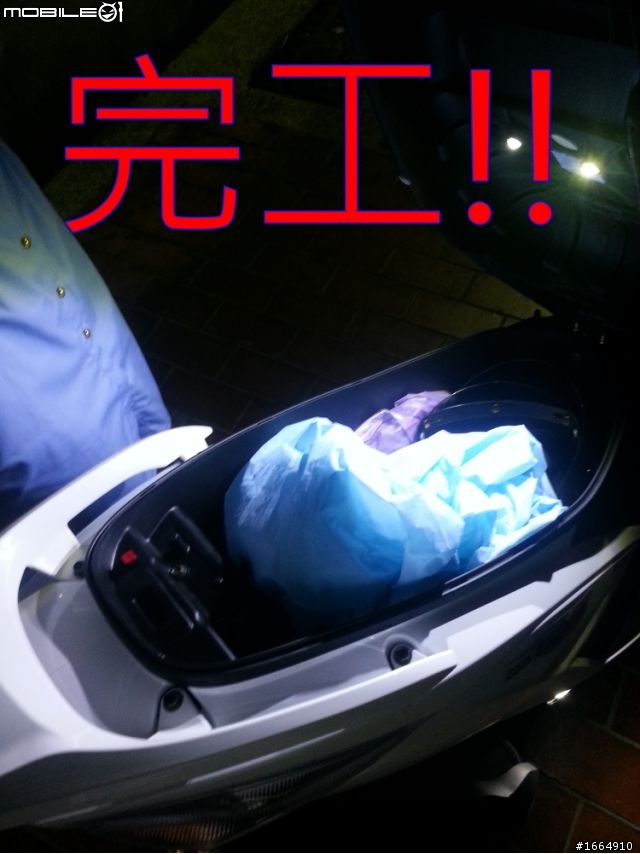

我覺得還蠻亮的
大約20~30分鐘即可完工!

這樣應該可以吧!! 因為燈條會背東西蓋住
之前女王都把它當成垃圾桶 東西 包包 有的沒的通通塞進去
就把燈條蓋住 根本沒那效果了!

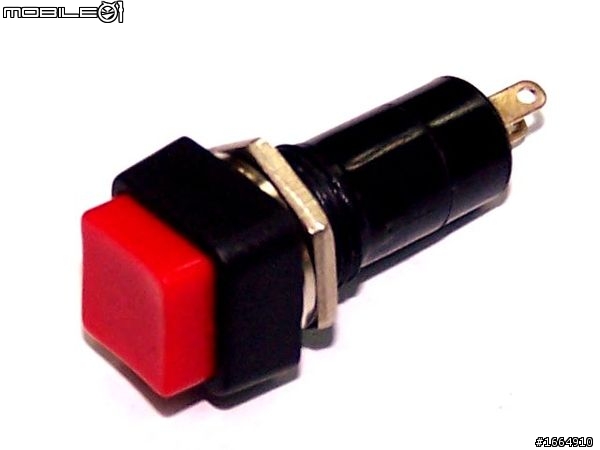

這是有段開關 (注意要買有段的呦~)

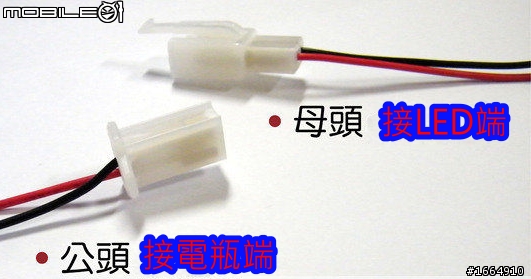

這是快速接頭 公的一定要接供電那端
不然如果是母的裡面兩個鐵片如果不小心碰到金屬物品
碰! 一聲 短路了~

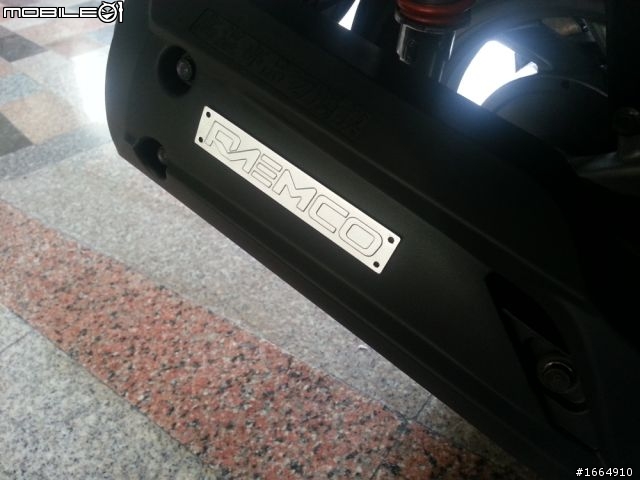

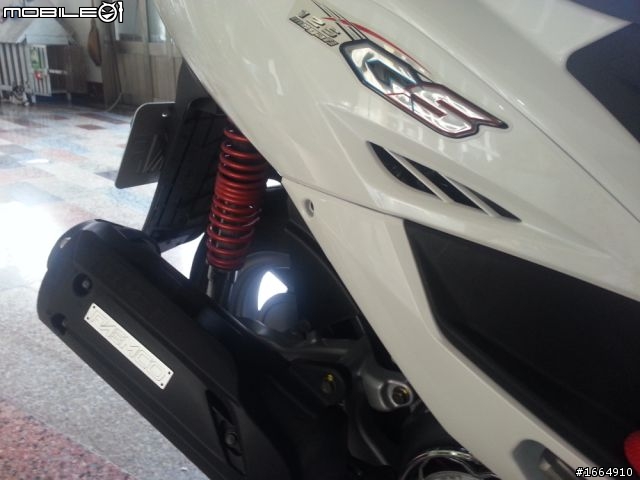

同場加映 DIY黑管

其實只是貼了張金屬銘牌上去啦~

好啦! 凌晨5:04了 我要睡啦

新手第一次發這種教學文

如果哪裡有冒犯到或違反規定 請見諒~
