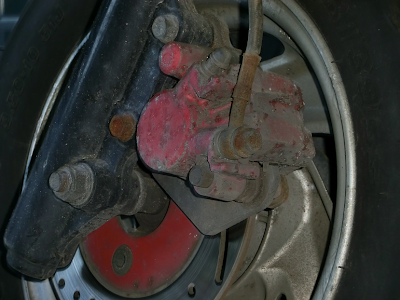

sym 悍將F1/4V 125 前輪碟式剎車總成 (化油版, 2003年)
[點擊小圖, 細觀大圖]
sym 悍將F1/4V 125前碟, 泄油螺絲在哪兒#1?? (化油版, 2003年)
[點擊小圖, 細觀大圖]
sym 悍將F1/4V 125前碟, 泄油螺絲在哪兒#2?? (化油版, 2003年)
[點擊小圖, 細觀大圖]
sym 悍將F1/4V 125前碟, 泄油螺絲在這裡?! (化油版, 2003年)
[點擊小圖, 細觀大圖]
"小小一片遮光罩後方"或者"儀錶前方"的固定螺絲 (*2)。
接著~ 拆大燈燈罩螺絲(*2), 剎車拉桿之上/後視鏡之下, #1
[點擊小圖, 細觀大圖]
拆大燈燈罩螺絲(*2), 剎車拉桿之上/後視鏡之下, 拉近檢視#2
[點擊小圖, 細觀大圖]
電瓶發動引擎按鈕左斜下方螺絲 (*1) / 喇叭按鈕右斜下方螺絲 (*1)
[點擊小圖, 細觀大圖]
將大燈燈罩與儀錶板接縫處, 用一字起子略微施力扒開分離 (務必小心施力, 以免卡筍扯裂)。 接著看到大燈燈罩分離後, 儀錶板內部底下還有固定螺絲 (*2)需要拆移, 使儀錶板略退後才能看到車車的『前碟剎車油壺』。
儀錶板略退一些時, 建議~ 毋須讓儀錶板全拆卸.. 只要使其略夾住車體鐵架即可, 以利後續裝回。
[點擊小圖, 細觀大圖]
大燈罩#1
[點擊小圖, 細觀大圖]
sym 悍將F1/4V 125前碟, 油壺在這! (化油版, 2003年)
[點擊小圖, 細觀大圖]
sym 悍將F1/4V 125前碟, 油壺上蓋螺絲(*2) (化油版, 2003年)
[點擊小圖, 細觀大圖]
已拆到這段程序, 發現~碟剎油壺上蓋螺絲 (*2), 其中一顆卡得死緊..; 因本人手邊只有手工類套筒組合及部份起子/扳手, 請教有何方法,~ 可以鬆開此顆螺絲?? 謝謝回應指導先!!
sym 悍將F1/4V 125前碟, 油壺在這! (化油版, 2003年)
[點擊小圖, 細觀大圖]
sym 悍將F1/4V 125前碟, 油壺上蓋螺絲(*2) (化油版, 2003年)
[點擊小圖, 細觀大圖]
