[教學]狼R改上傳狼浮筒&VINO油表

狼R的油燈只會在快沒油時才會亮燈提醒車主
而且感應式浮筒的故障率之高
太相信油燈 往往會顧路牽車 記里程又麻煩
因此決定要來加裝油表了

============================================================


[教學]狼R改上傳狼浮筒&VINO油表
今天的主角 傳狼浮筒&VINO油表

[教學]狼R改上傳狼浮筒&VINO油表

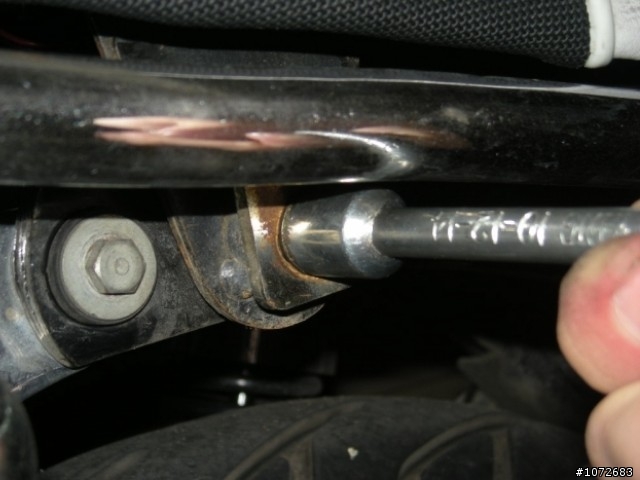

用12號T板拆下椅墊螺絲 並取下椅墊

[教學]狼R改上傳狼浮筒&VINO油表

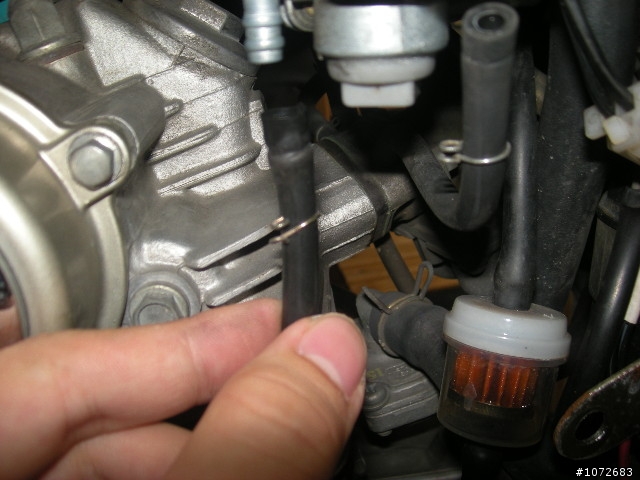

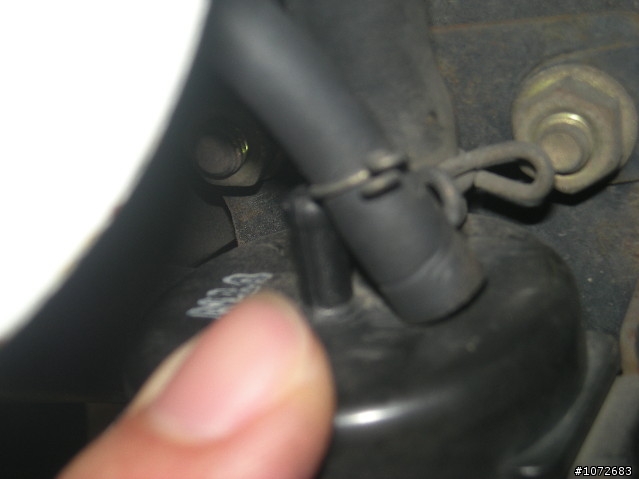

取下油杯的橡皮管

[教學]狼R改上傳狼浮筒&VINO油表
取下油氣回收管

[教學]狼R改上傳狼浮筒&VINO油表

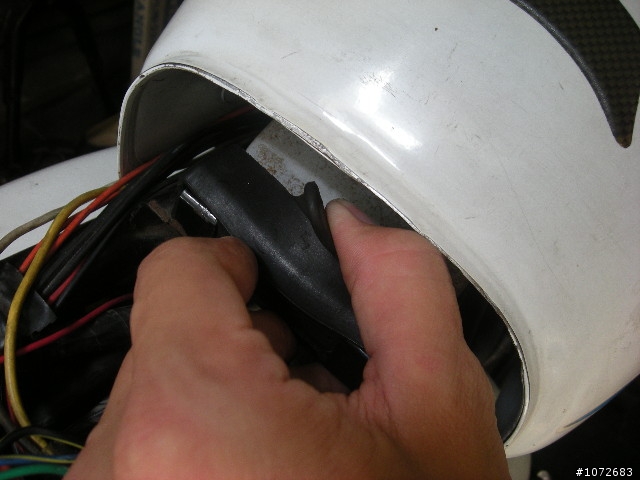

拉開油箱固定橡皮
再將感應浮筒的插頭拔掉 就可以取下油箱


[教學]狼R改上傳狼浮筒&VINO油表

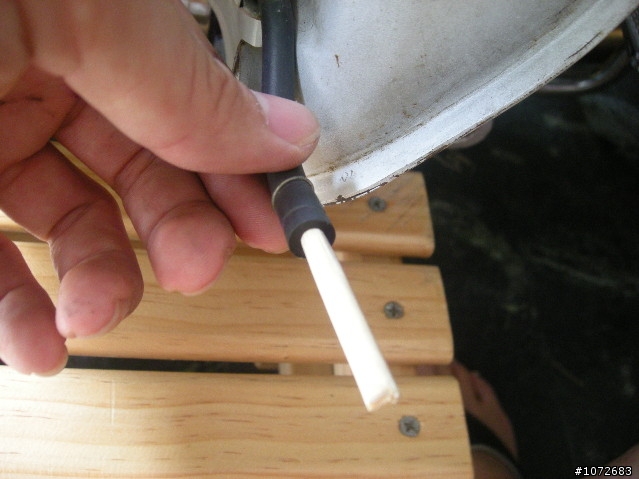

用免洗筷將回收管塞住 避免漏油


[教學]狼R改上傳狼浮筒&VINO油表

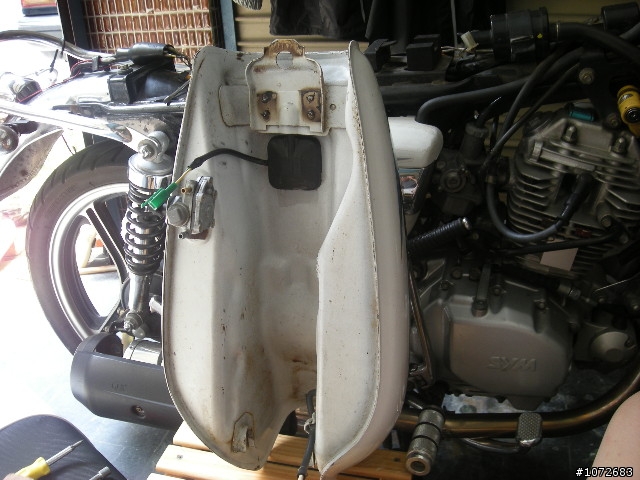

將油箱倒置 這樣就可以不必將汽油放光 (油箱裡大概還有4公升的油)


[教學]狼R改上傳狼浮筒&VINO油表

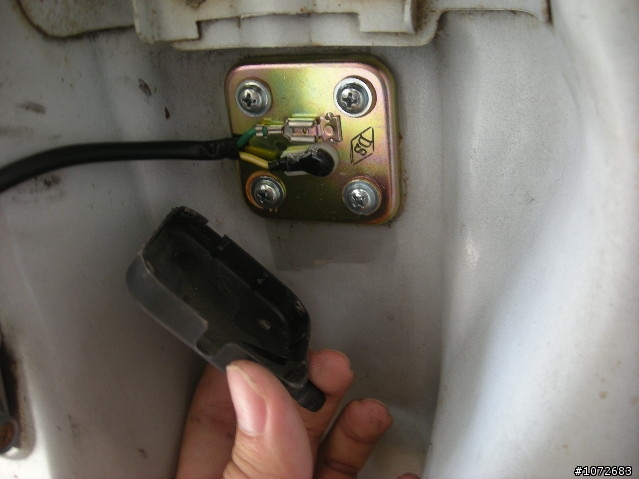

拆下塑膠蓋


[教學]狼R改上傳狼浮筒&VINO油表

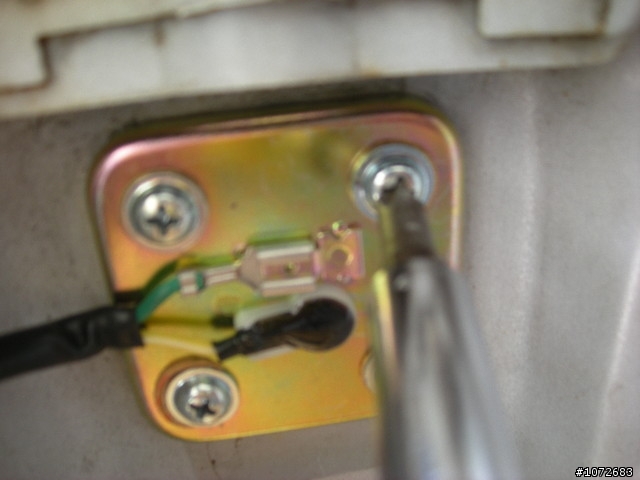

用十字起子 拆下四顆螺絲 記得要對角放鬆 鎖回去也要對角鎖


[教學]狼R改上傳狼浮筒&VINO油表

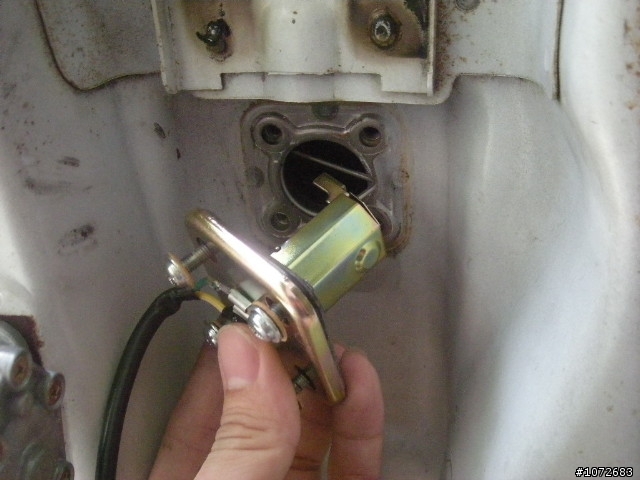

取下感應浮筒


[教學]狼R改上傳狼浮筒&VINO油表

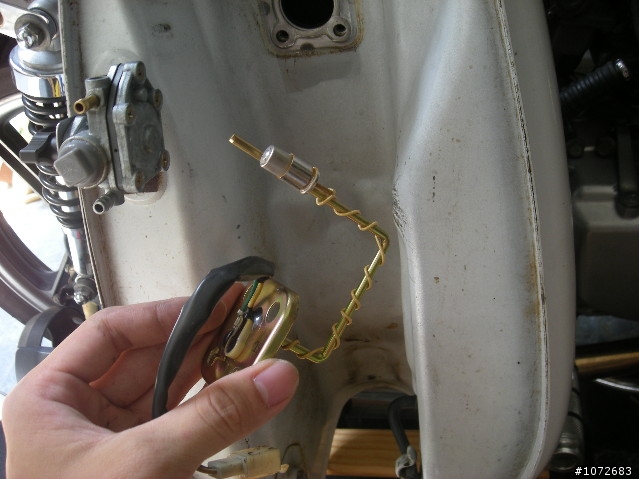

接著將傳狼浮筒放入

以上依續裝回即可


[教學]狼R改上傳狼浮筒&VINO油表

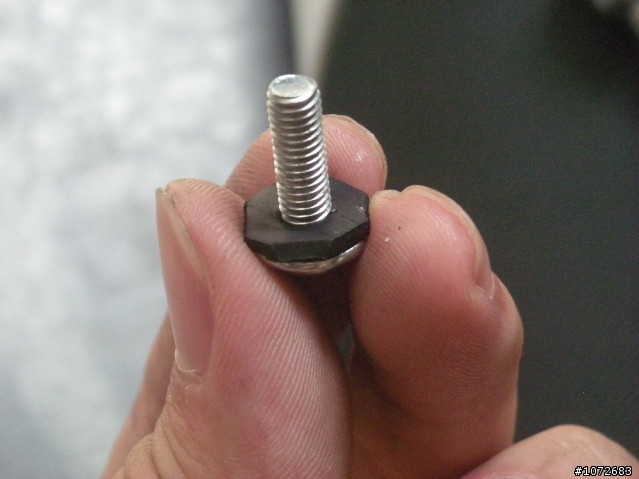

如果螺絲墊片不堪使用 可以剪一塊橡皮代替墊片


[教學]狼R改上傳狼浮筒&VINO油表

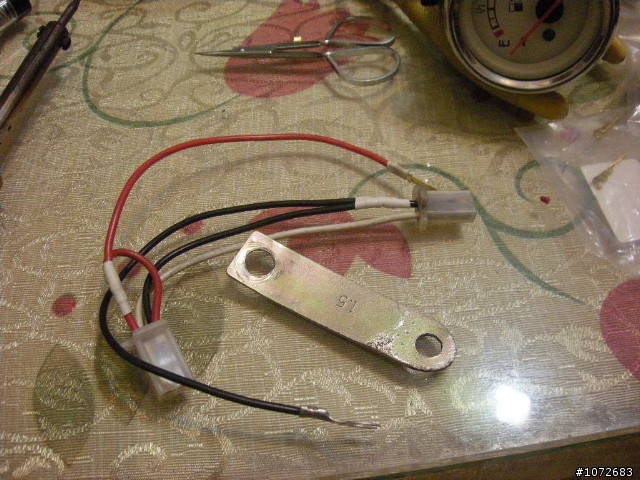

為油表所設計的快插接頭與固定支架


[教學]狼R改上傳狼浮筒&VINO油表

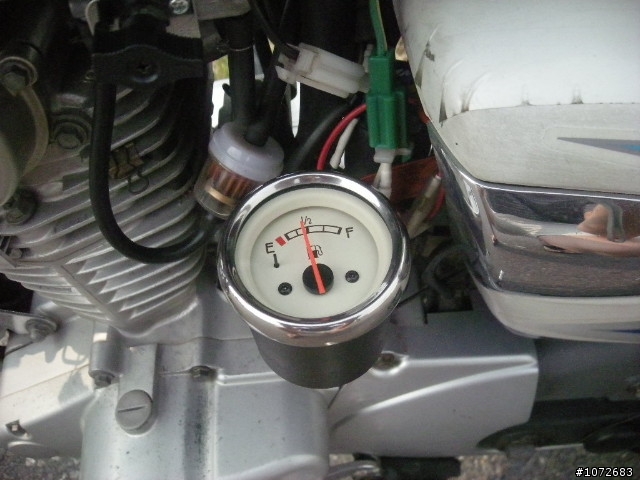

將油表固定在電瓶架旁邊並插上接頭


[教學]狼R改上傳狼浮筒&VINO油表

[教學]狼R改上傳狼浮筒&VINO油表

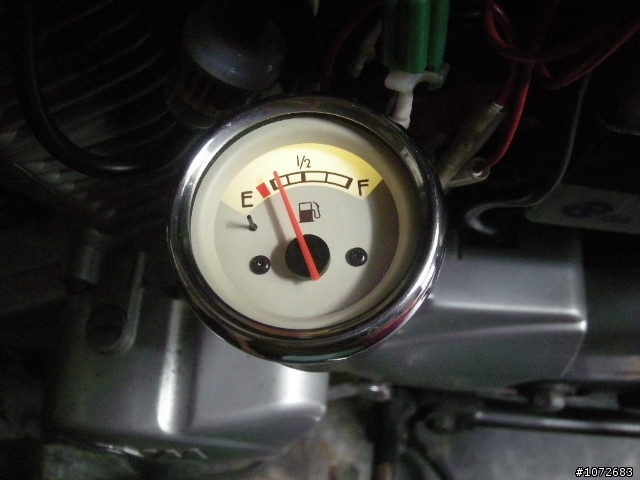

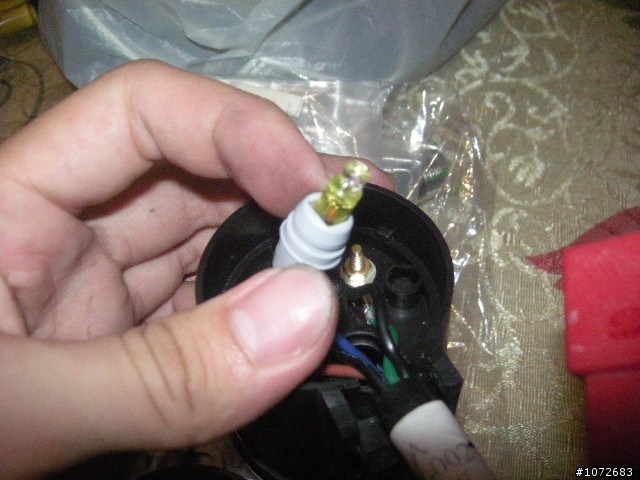

後來將小燈換成LED


[教學]狼R改上傳狼浮筒&VINO油表

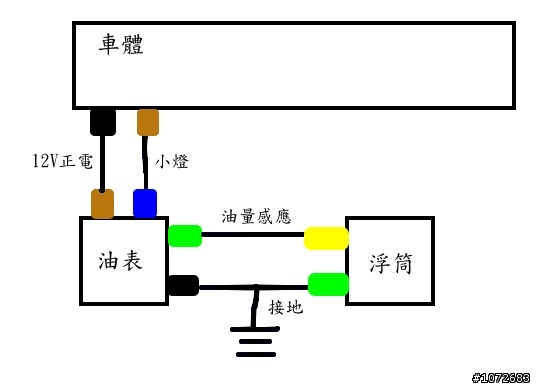

附上一張電路圖


[教學]狼R改上傳狼浮筒&VINO油表

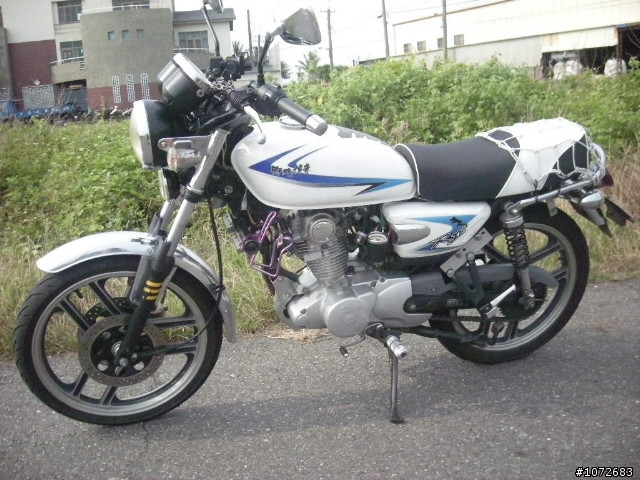

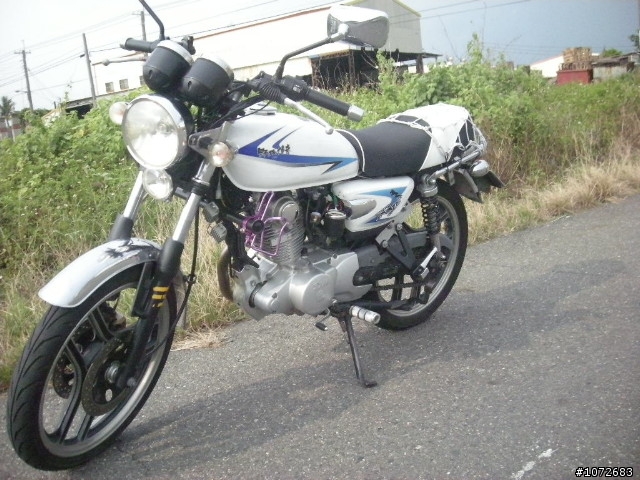

拖出來外拍 看看整體的感覺


[教學]狼R改上傳狼浮筒&VINO油表

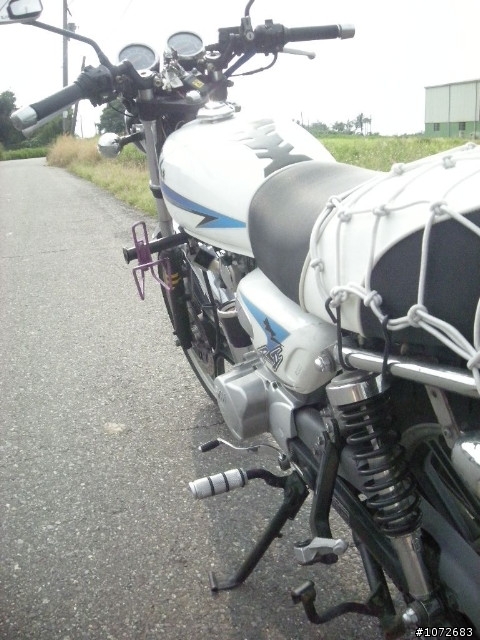

從後面看 油表位置並不會太突出


[教學]狼R改上傳狼浮筒&VINO油表
正面來一張




2011-07-01 18:23 發佈
先給你拍拍手!!
蒼藍的自由之翼 wrote:
狼R的油燈只會在快沒...(恕刪)

蒼藍的自由之翼 wrote:
狼R的油燈只會在快沒...(恕刪)

應該可以接長一點的線到龍頭
不然沒注意一樣沒油....
來自中和的白Octavia Combi RS

coopers0201 wrote:
應該可以接長一點的線...(恕刪)


我比較好奇左腳不會卡到嗎?
錢是萬能的!!!錢是萬能的!!!錢是萬能的!!!

蒼藍的自由之翼 wrote:
狼R的油燈只會在快沒...(恕刪)


怎不換半自動油杯就好.不是較省錢?
我喜歡你飲料架的位子

哈哈 好方便!!
coopers0201 wrote:
應該可以接長一點的線...(恕刪)

裝在龍頭 感覺多一顆東西 會影響整體完整度
油表並不是隨時要看的東西 出發前或是停紅燈稍為喵一下就好

衝擊起子 wrote:
怎不換半自動油杯就好...(恕刪)

第10跟14張圖 可以看到我也有半自動油杯

色魔阿聖 wrote:
我比較好奇左腳不會卡...(恕刪)

不會卡到唷 我已經裝2個月了 對左腳沒有影響


dhc1473 wrote:
先給你拍拍手!!...(恕刪)

dryadf68116 wrote:
我喜歡你飲料架的位子...(恕刪)

謝謝
