我沒有啥切割工具，為了這次施工花錢買似乎不太划算，所以就繼續用$50一把的電烙鐵來熔切...缺點是比較慢，而且會臭臭。

原本不打算把反射面噴黑的(因為懶)，但反射面用手摸阿摸的，就掉漆了，不得不把它噴黑。

重點提示：
1. 這顆魚眼有一個調整檔板位置的螺絲，如果切線不夠銳利，試著調調看。
2. 飾圈跟原廠反射面的電鍍很脆弱，不要弄髒或手去摸到。
3. 燈具挖得越空，結構就愈容易形變，塑鋼土固定魚眼時要盡量維持原廠燈具的形狀。
4. 原廠燈殼有防水膠，把燈殼接近魚眼部分的膠刮乾淨，否則這些膠可能沾到透鏡。
6. 裝魚眼要跟原廠燈具切齊，愈正、愈中央愈好，照出來的光型才會正。
7. 防水要做好。我都用黑色電火布包防水。
8. 飾圈能遮住溢光，建議要裝。
9. 這外置電磁閥是磁閥往後拉、讓擋板往前倒；遠燈是蝴蝶型。
10. 飾圈有比較寬(碟盤狀)、也有比較深的(筒狀)，像X星艦這種長扁形燈具，就不適合裝筒狀飾圈。

花費：
1. 時間：三個晚上。
2. 原廠燈具總成：$800
2. H7魚眼含飾圈，加購4300K HID(安定器沿用舊有35W)：$1650
3. 平光黑噴漆：$85
4. 快速塑鋼土：$90（沒有用完）
4. OSRAM H7 55W 清光燈泡：$150。（車上的安定器懶得拔。買鎢絲燈方便測試光型）

心得：
1. 仿46系列高&寬一樣，因為燈杯都一樣；主差別在透鏡架長度及透鏡直徑(大中是約6.7cm，小是約5.6cm)。
2. 仿E46(小)是小在他的長度，讓深度小的燈具能裝；但如果燈具是扁窄型，小E46也不見得有比較好裝。
3. 仿E46(中)也是強調主光區亮度，不過廣度是E34的兩倍。
4. 仿E46系列真的是C/P值相當高的魚眼，低售價、小體積、良好照明效果，將國慘魚眼驅逐出市場，對魚眼良性普及化有莫大貢獻。

魚眼規格：
透鏡直徑67mm
透鏡含透鏡架直徑77mm
最長度148mm
最寬度104mm
最高度83mm

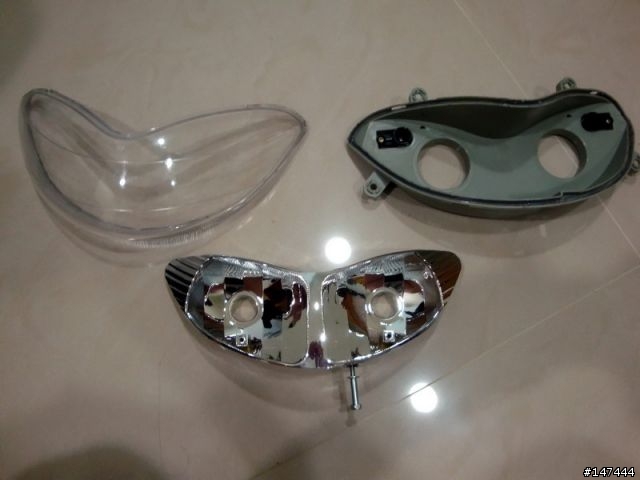

燈具總成$800(含電線,雙燈泡)，原廠燈具效果只有爛而已

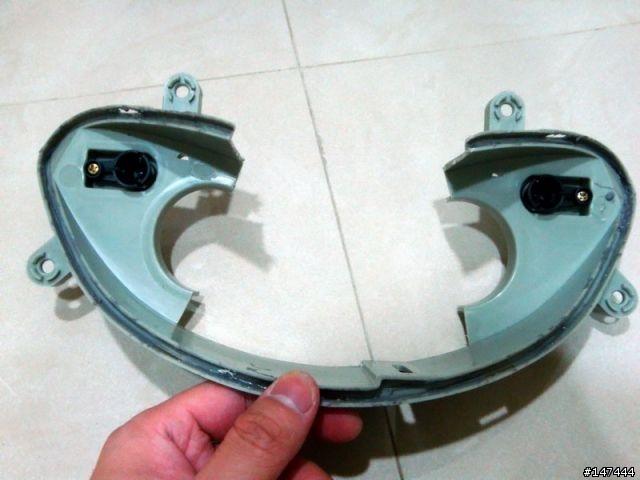

先切反射面，為了維持結構強度，我把鼻端留下




外置電磁閥

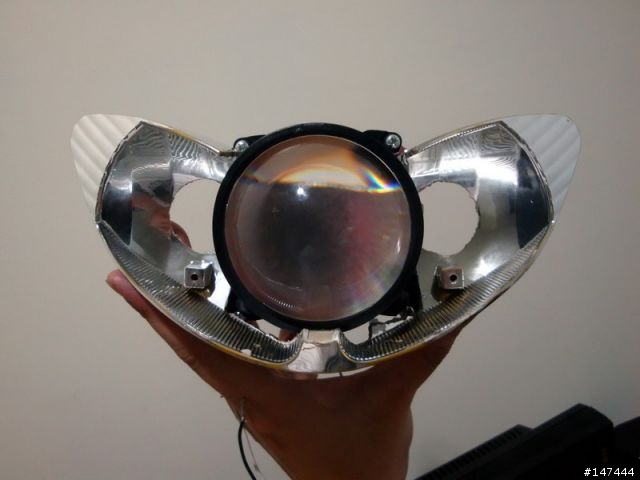

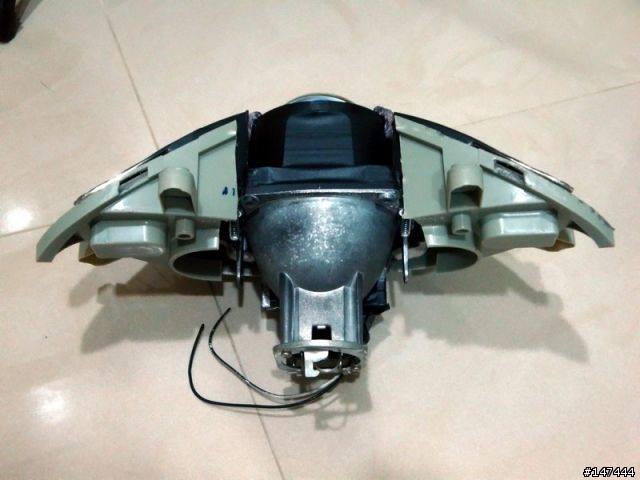

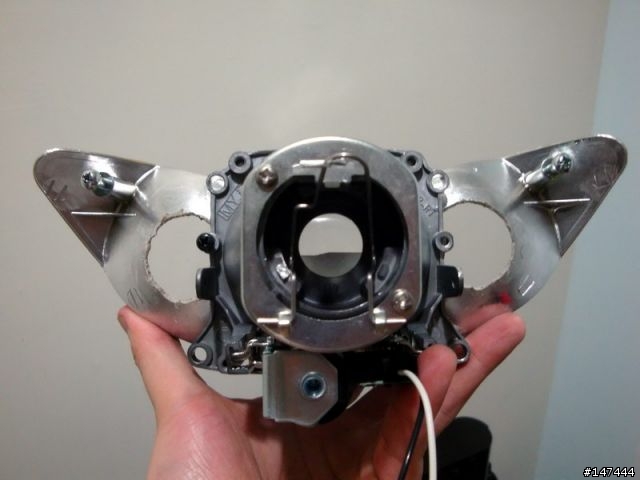

合合看

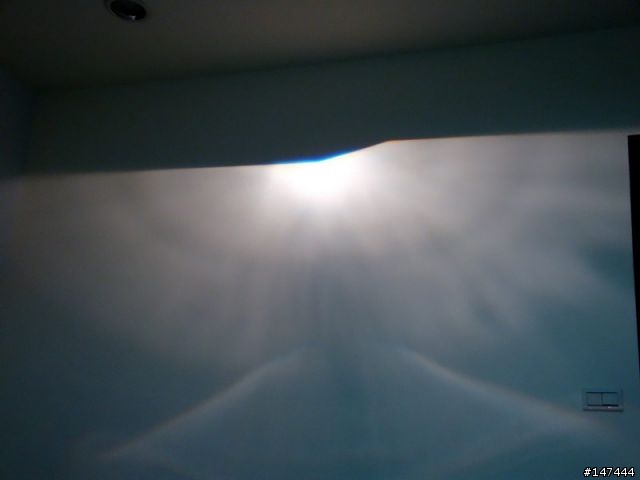

55W鹵素燈泡試光(近燈)

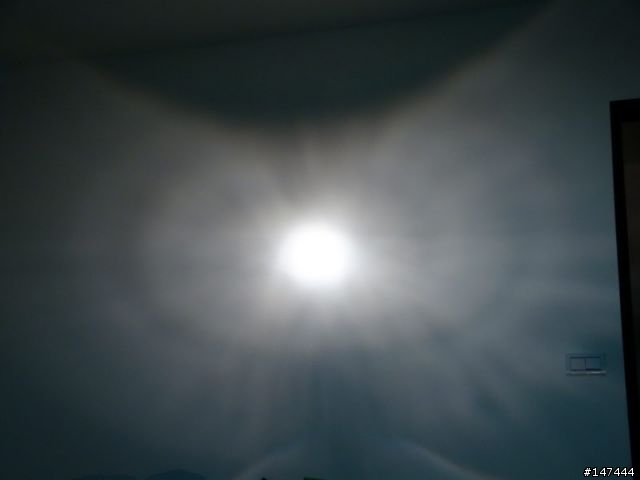

55W鹵素燈泡試光(遠燈)

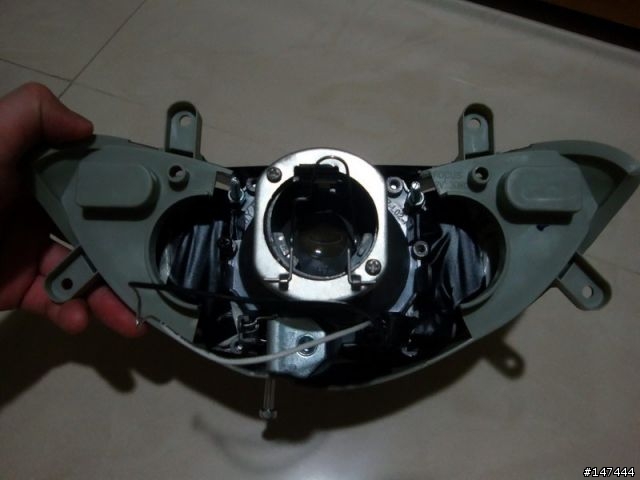

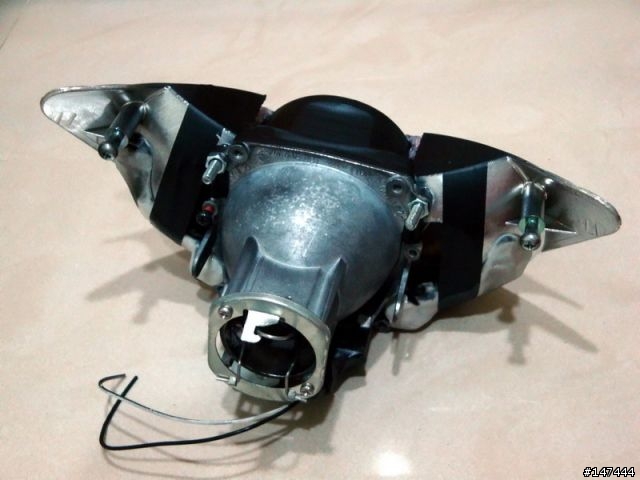

鎖上螺絲

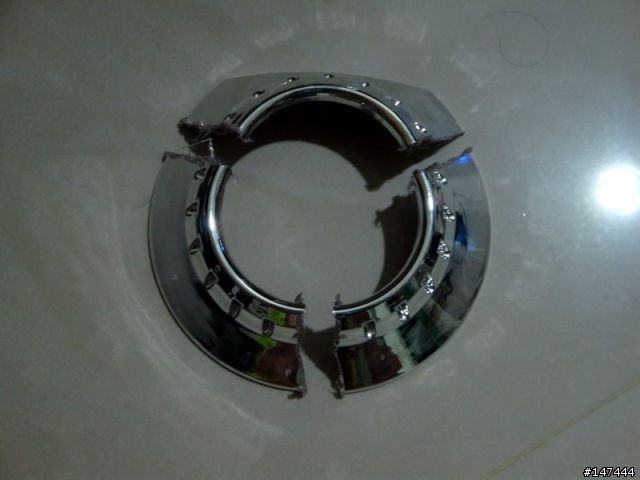

飾圈。先切個大概。

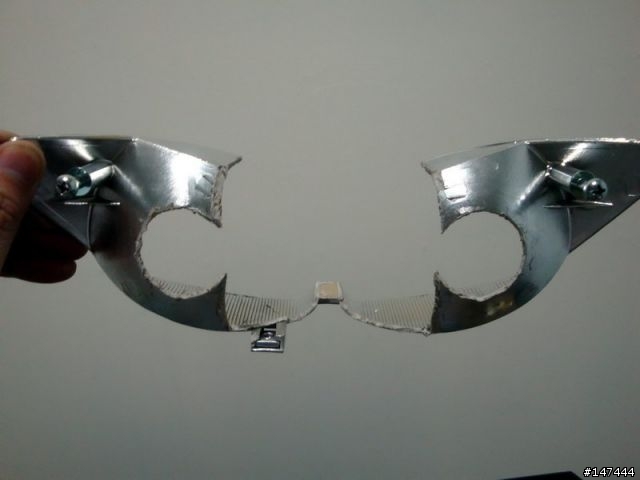

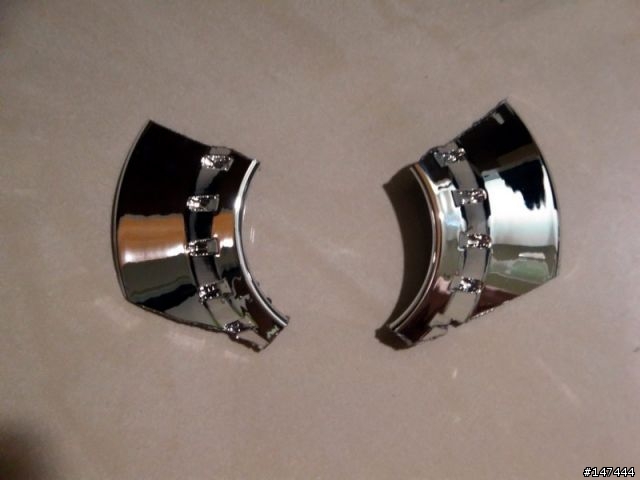

修到這樣兩片大小

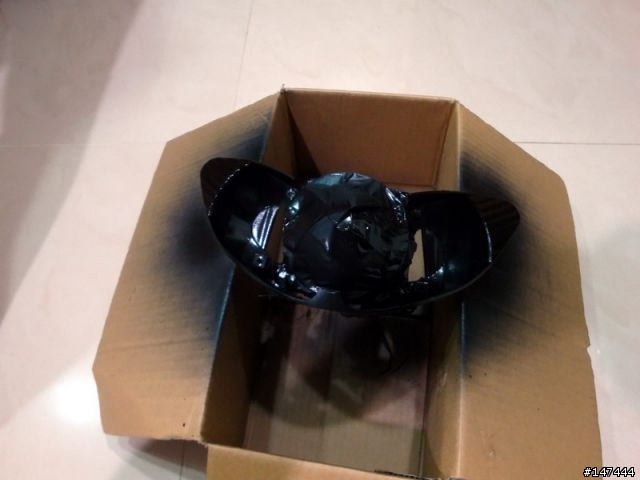

原本沒打算噴黑，但反射面用手摸一摸就掉漆(真爛)，不得不噴黑

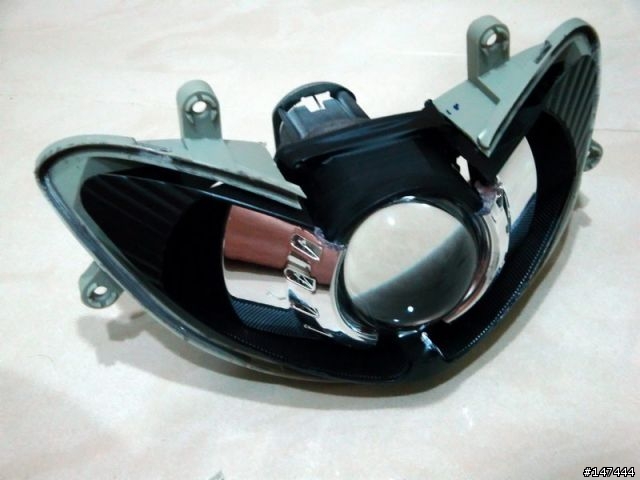

飾圈合上去(用瞬間膠固定)

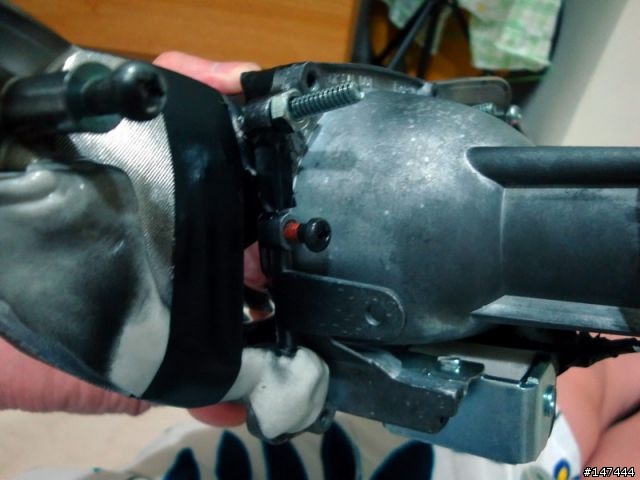

這顆是調整擋板位置的螺絲

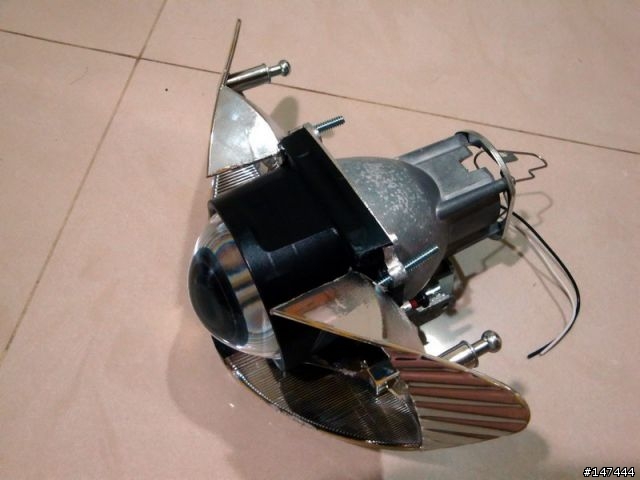

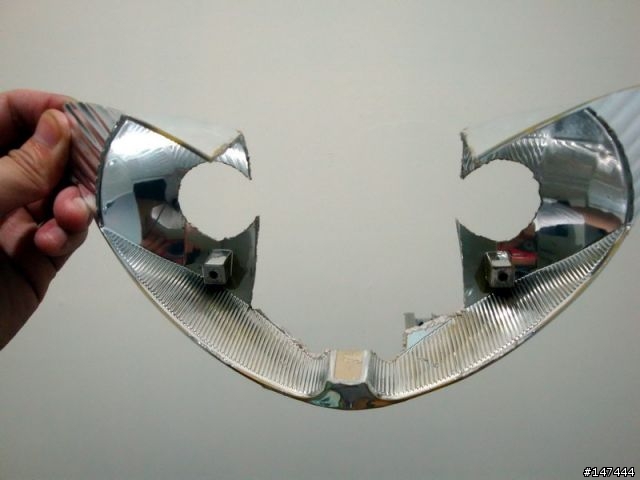

接著切.....這叫啥?


很像電玩裡的轟炸機

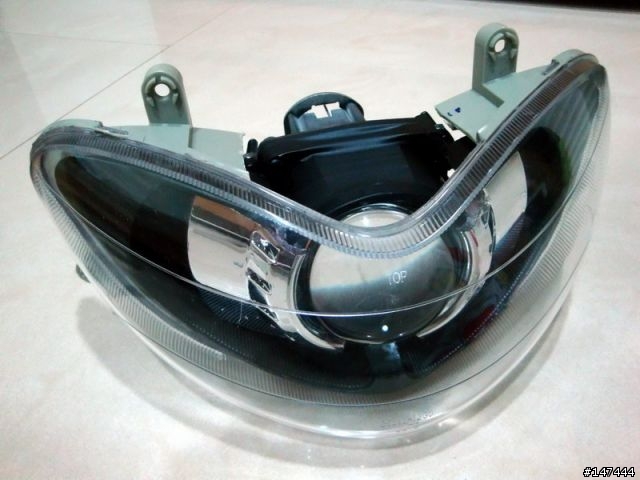

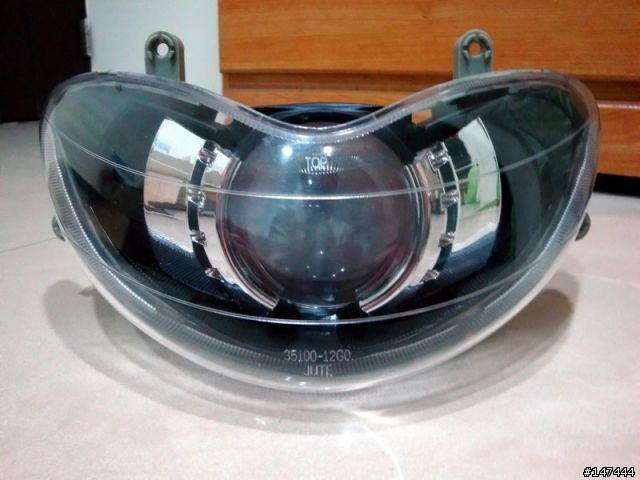

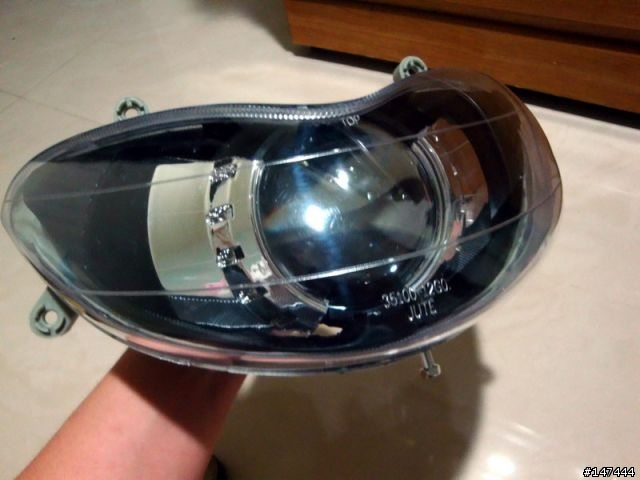

合上透明鏡片

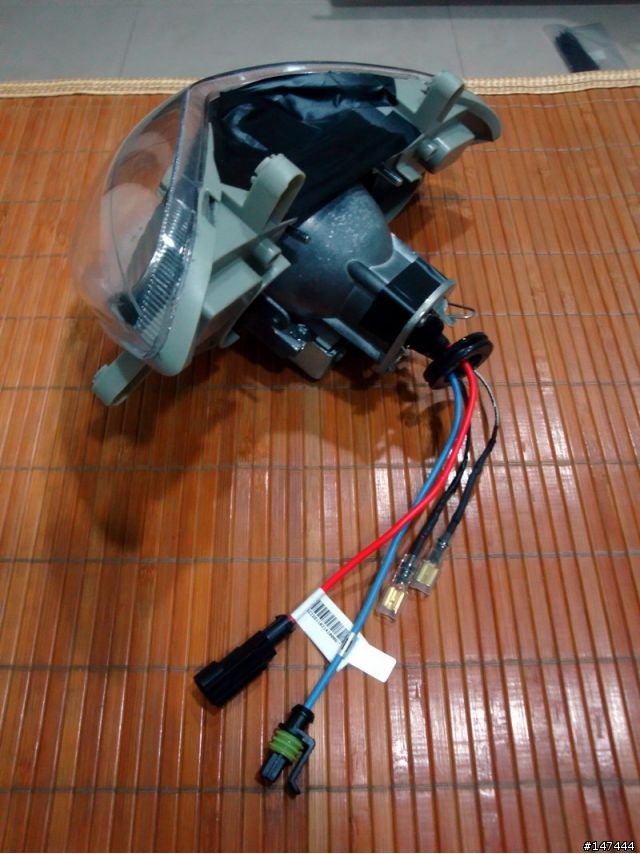

電磁閥的端子頭也做好了

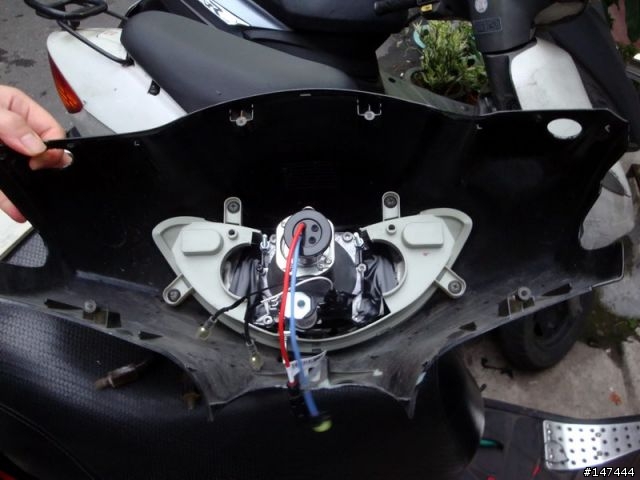

X星艦的燈具不大，但腹地夠大

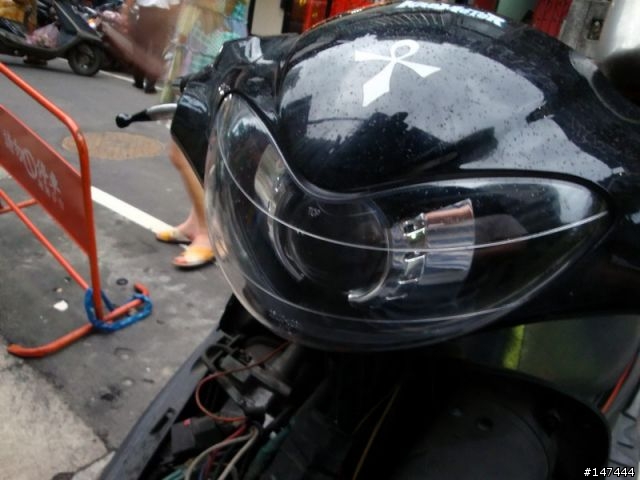

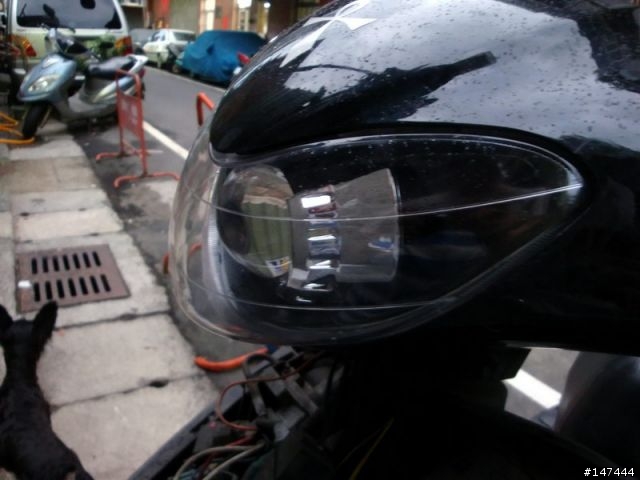

下毛毛雨，龍頭比較髒一點




空間還很餘裕，上大E46也沒問題。

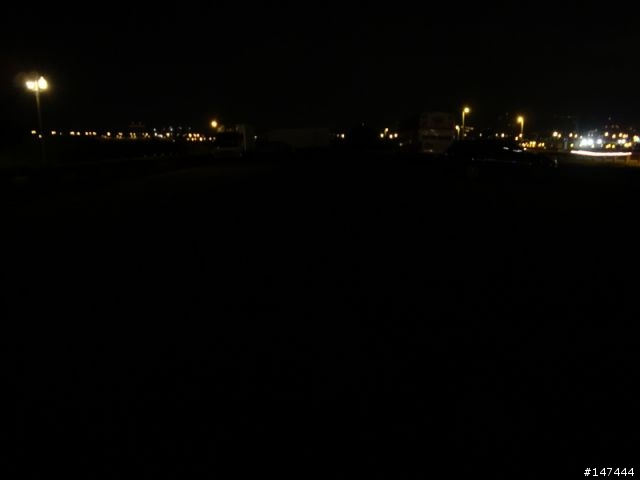

黑暗

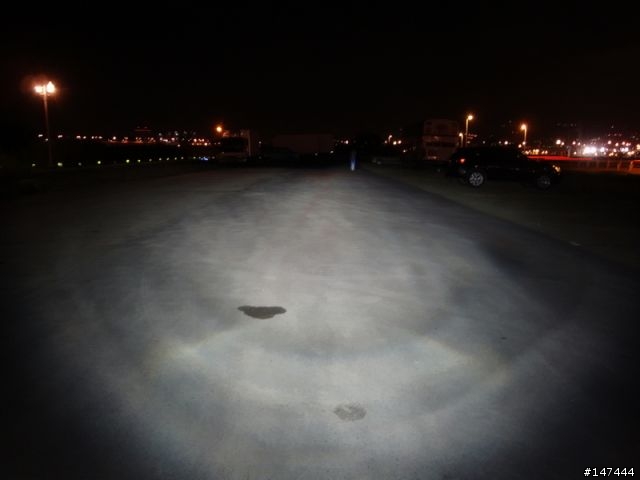

近燈(遠方有兩個人)


偷偷Zoom in....


一樣是近燈


遠燈


黑暗草皮

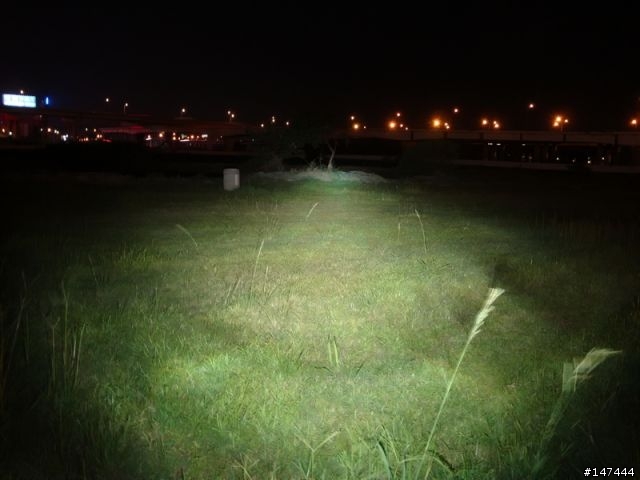

近燈


遠燈


我個人不喜歡切線太近，因為這樣跟原廠燈具沒兩樣，我偏好調遠一點，但不閃到人。

消費級的相機，自動曝光會有點色差，參考一下。
