(7/15 新增) ELITE 250 DIY 前.後.夜行燈組照片

新竹白
個人積分：0分
文章編號：28399124

0分

樓主

2011-06-06 1:06

去電子材料店去買
2極體 1N4007 *4
電阻 380~550歐姆皆可*4
超高亮度LED *8
接頭公母帶線一 5組
熱縮套管粗細各6尺
電路記得完成要絕緣防止漏電
(7/15 新增) ELITE 250 DIY 前.後.夜行燈組照片

接頭

前燈要拆只要有1支4cm長迷你短十字 ,卸下6顆方向燈鐵板螺絲,左右方向燈就可卸下
燈接頭我是由下方往上用摸去接,如果各位要接就須拆檔風鏡,上蓋,儀錶座
(7/15 新增) ELITE 250 DIY 前.後.夜行燈組照片

燈具記得上膠固定

上車完成

後燈配置,拆馬筒,後把,燈上蓋,側蓋,後方相燈原車配置排照燈接頭拔開
(7/15 新增) ELITE 250 DIY 前.後.夜行燈組照片

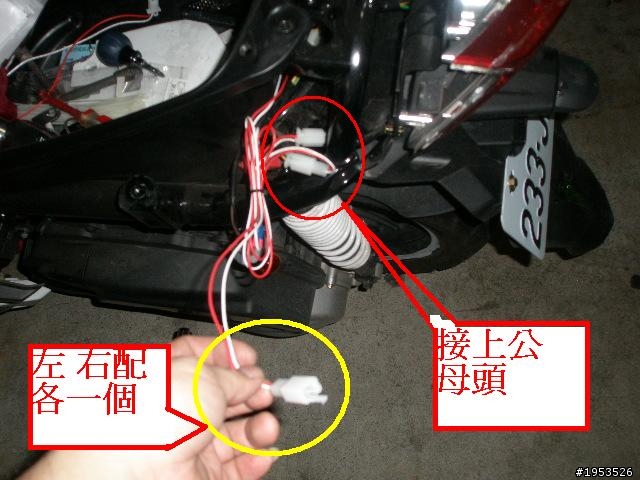

接上改接頭(它的電源與前燈配置正負電相反),留左右小燈配置
(7/15 新增) ELITE 250 DIY 前.後.夜行燈組照片

小燈挖孔配置好鎖回側蓋,接頭接上裝上車
(7/15 新增) ELITE 250 DIY 前.後.夜行燈組照片

前後燈完成

完成後,晚上整體真的很漂亮,整車質感及吸睛度大增,車身如果是黑色會感覺很神秘更好看
側邊夜照拍不出來,還再想如何照出來分享.

(7/15 新增) ELITE 250 DIY 前.後.夜行燈組照片

新增整組完成品簡潔好看方便直上,哈哈

2011-06-06 1:06 發佈

文章關鍵字 ELITE 250 DIY 夜行燈組照片 7/15 250

七彩999

七彩999
個人積分：6分
文章編號：28404650

6分

2樓

2011-06-06 12:03

感謝新竹白大大提供資料...由於本人不是相關電子系...雖然有看還是不是很明白

a750828

a750828
個人積分：172分
文章編號：28404876

172分

3樓

2011-06-06 12:15

新竹白 wrote:
去電子材料店4組約2...(恕刪)

請問是原廠方向燈就預留燈座了嗎???

I come from the Republic of China,ROC Army AirBorne Paratroops 忠義驃悍勇猛頑強

idman

idman
個人積分：430分
文章編號：28405420

430分

4樓

2011-06-06 12:49

新竹白 wrote:
去電子材料店4組約2...(恕刪)

......應該是"日行燈"吧?

七彩999

七彩999
個人積分：6分
文章編號：28406225

6分

5樓

2011-06-06 13:35

a750828 wrote:
請問是原廠方向燈就預...(恕刪)

幫回答....是的原廠原本就有留燈座..只是沒裝上><....那幹嘛留阿..害我又要去DIY

procd007

procd007
個人積分：80分
文章編號：28407141

80分

6樓

2011-06-06 14:31

idman wrote:
......應該是"...(恕刪)

這種5mmLED燈泡只能當夜行燈,要當日行燈,連5050SMD都不夠,至少要CREE Q5以上才夠

新竹白

新竹白
個人積分：0分
文章編號：28412033

0分

樓主

2011-06-06 19:45

七彩999 wrote:
感謝新竹白大大提供資...(恕刪)

用原廠大燈上小led 燈插座直上接到改接的 led 公母頭插座上
不須割線,如被條哥哥關切把原接頭拆下,原廠插回就ok

led 長腳接電阻---短腳接令一棵led 長腳---,led 短腳結二極體沒標線腳
電阻另一端接12v正電---公母線-紅線, 二極體有標線另一頭接12v負電--公母線-白線

原廠燈座有座沒留孔要自己挖喔,大燈上原廠是鎖螺絲的,本想用原廠燈改發現不能用,
只好自己買零件改來,看的懂嗎
後燈因還沒拆配線還不了解,有空弄再上來
