[DIY]自己換煞車開關, 豪邁.迪爵等車系適用(圖多)

提醒一下: 請注意自己的煞車燈, 尾燈會亮嗎?

不要因為自己的疏忽, 造成其它人的不便及事故

晚上, 行駛在馬路上, 會不會常常發現.....有些車輛, 明明降低速度到停止階段, 煞車燈不會亮(有可能是燈泡燒掉)
或是 尾燈卻像煞車燈一樣亮

稍做檢修發現, 通常是" 煞車開關故障" 所致...

KEY 在ON時
1.沒按" 煞車把手 ", 卻可以電動發動(原本這是機車製造廠商的美意, 壓煞車後才能發動, 是避免 "暴衝")
2.壓右邊把手可電發, 左邊卻不行(或反之)

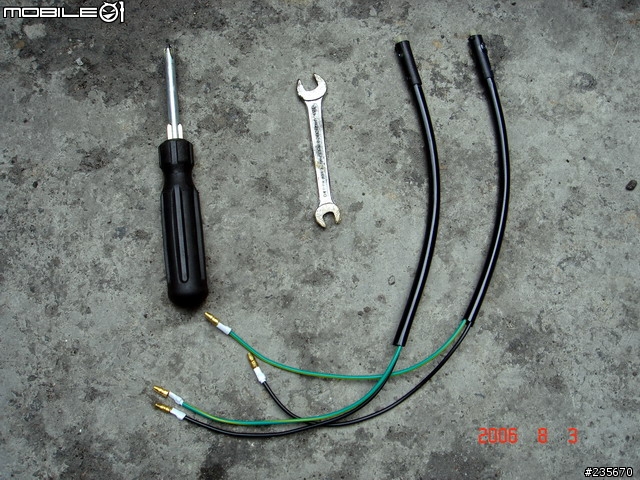

今天要準備的材料如下:
6MM開口扳手*1
十字起子 *1
煞車開關 *2

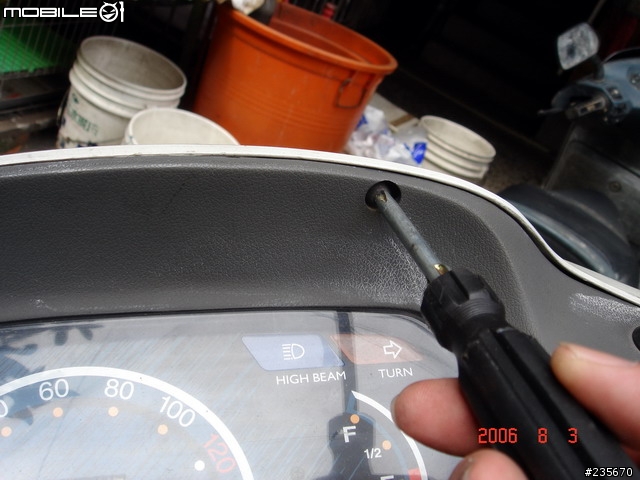

拆前燈殼吧, 螺絲*6(迪爵*4, 豪邁要拆後方沒考漆部份)

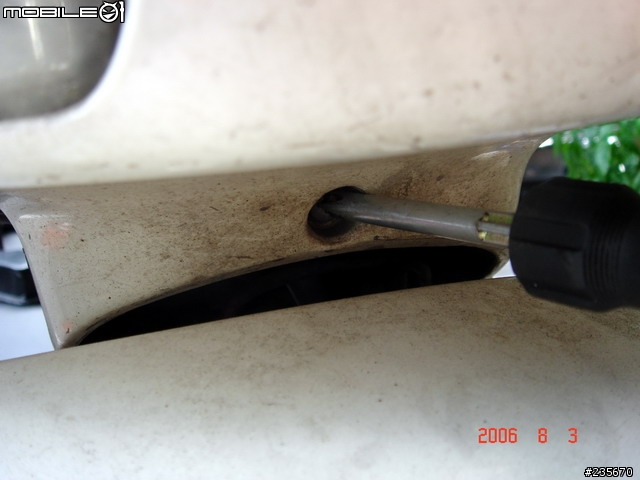

大燈底下的螺絲記得拆

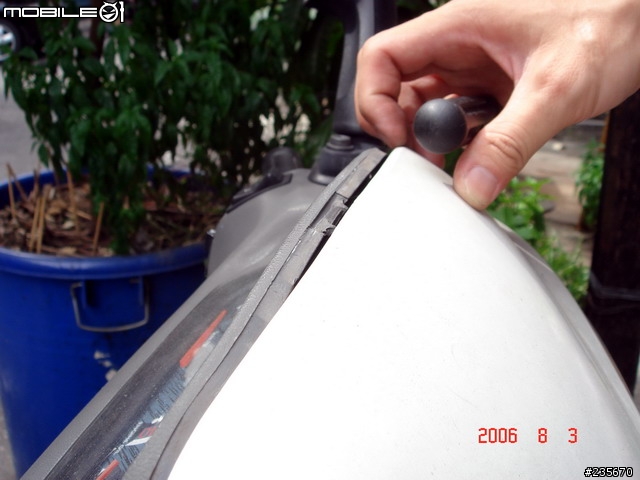

取下前燈殼

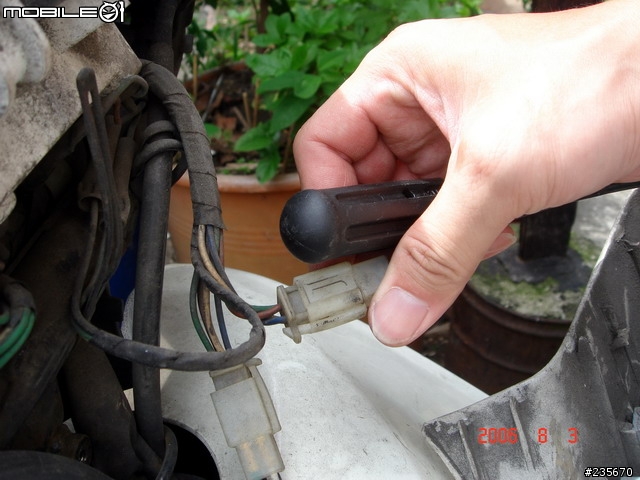

拆掉大燈電源(豪邁不用)


這就市煞車燈開關接續位置


左邊的煞車燈開關



右邊煞車燈開關

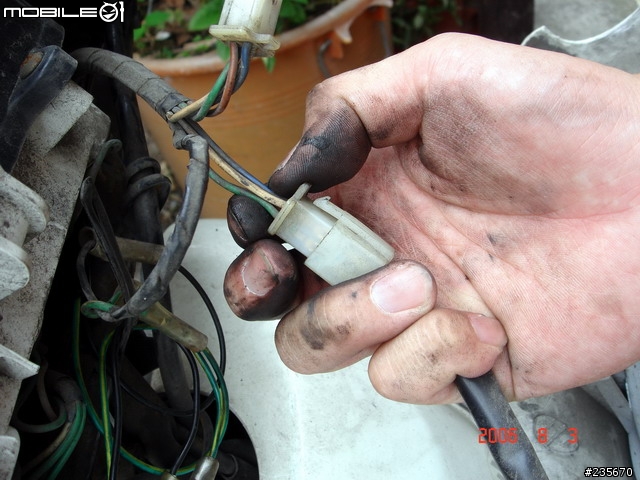

分離開關, 試驗一下可否電發(因為今天這輛車是煞車燈--恆亮)

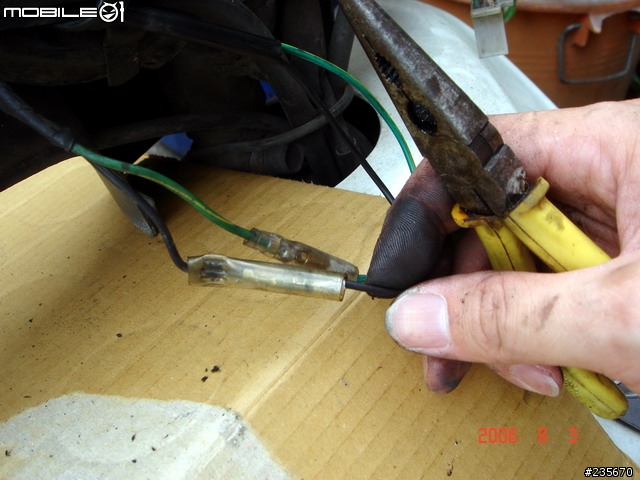

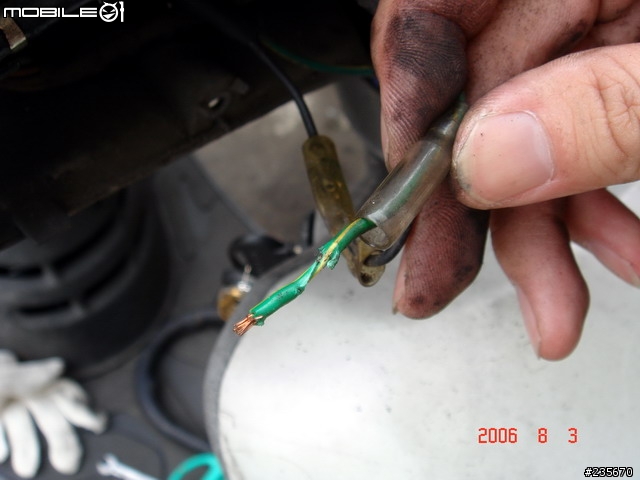

分離右邊插頭時, .....慘!接頭掉了 只好把保護膠皮去除


換上新的套管

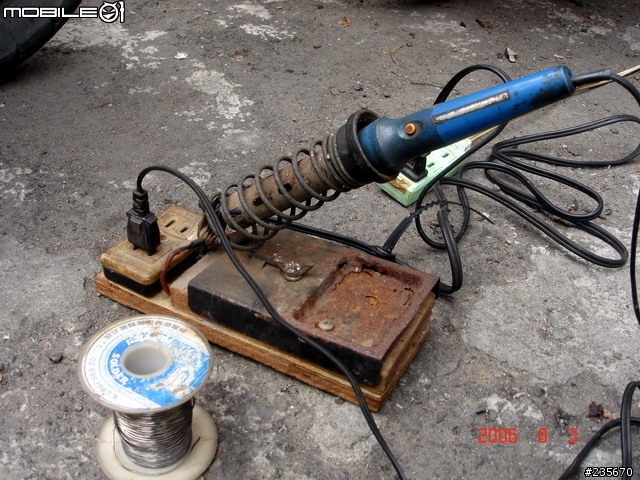

烙鐵+銲錫, 要把新的接頭焊上去



線要上錫



插頭要先鍍錫

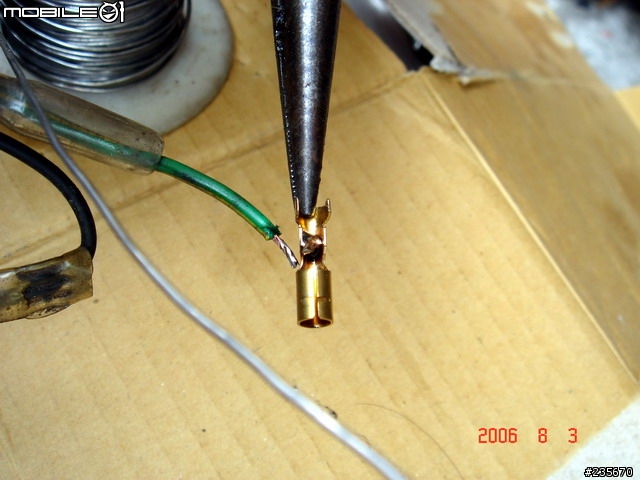

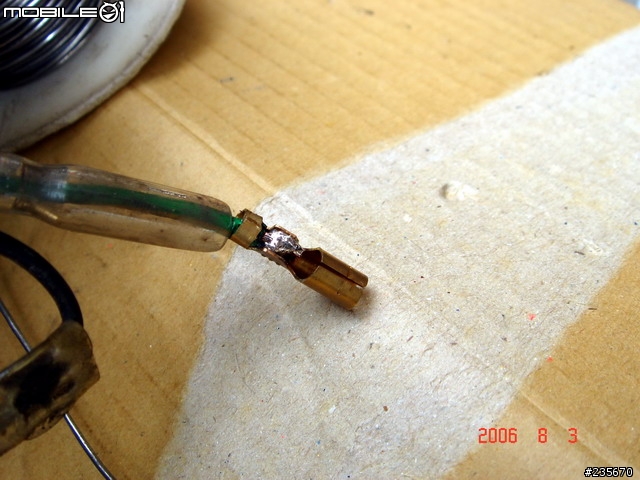

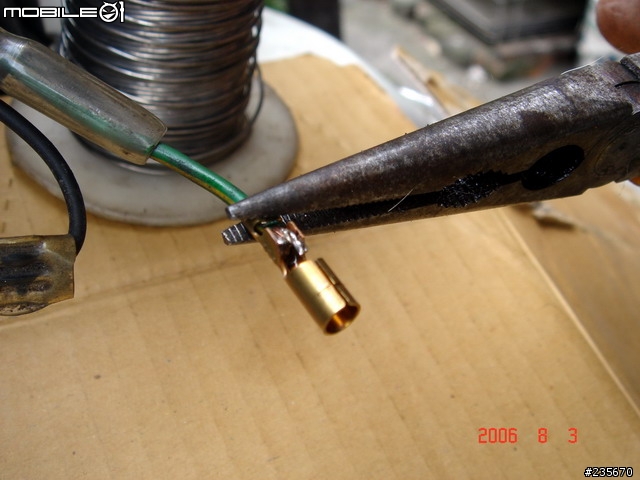

用尖嘴前夾緊

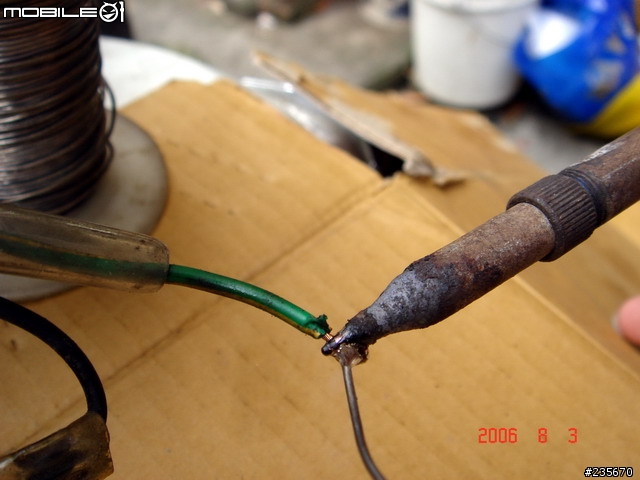

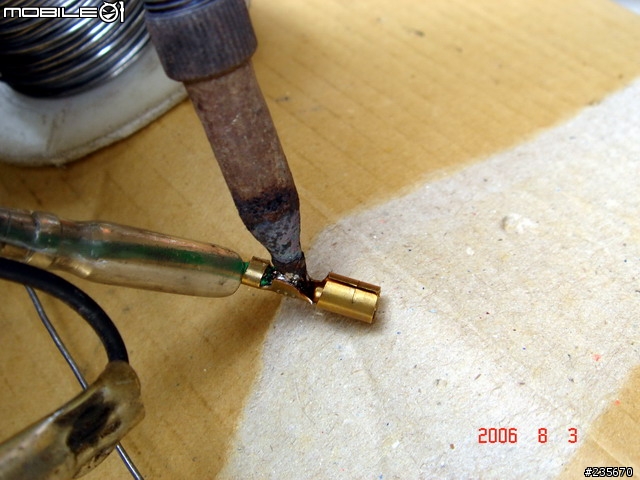

加熱囉

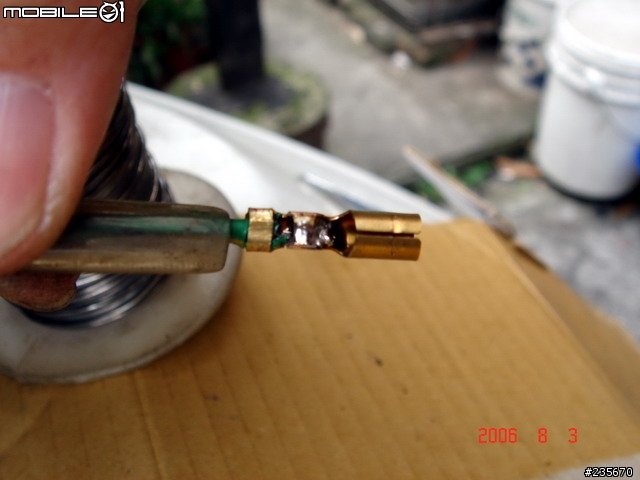

完成(2隻手焊比較漂亮[殘念])

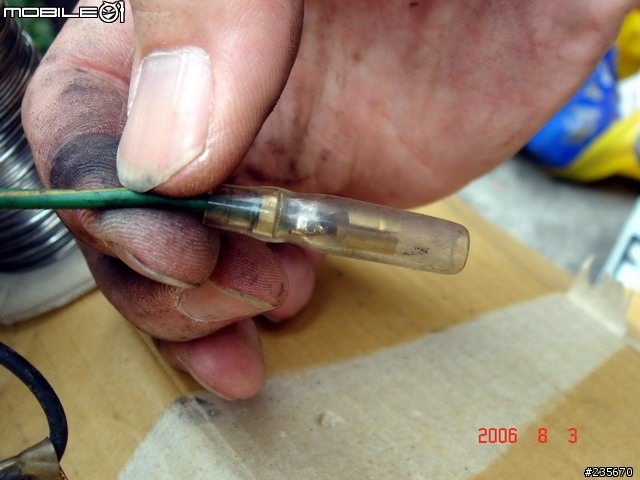

上保護套管

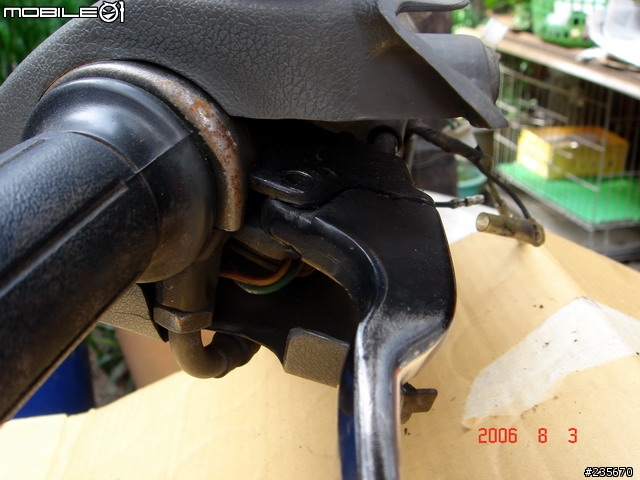

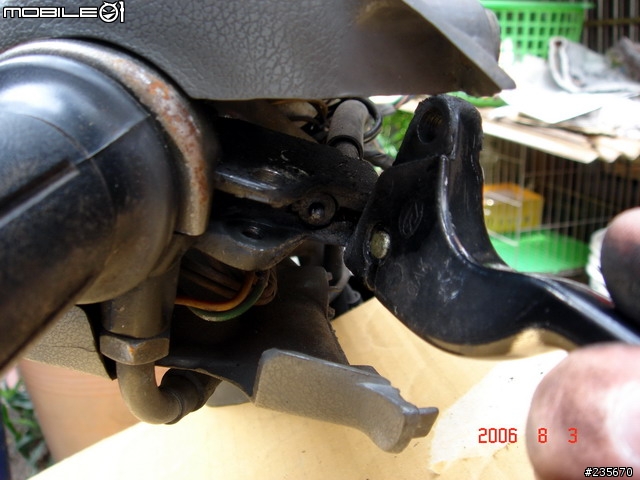

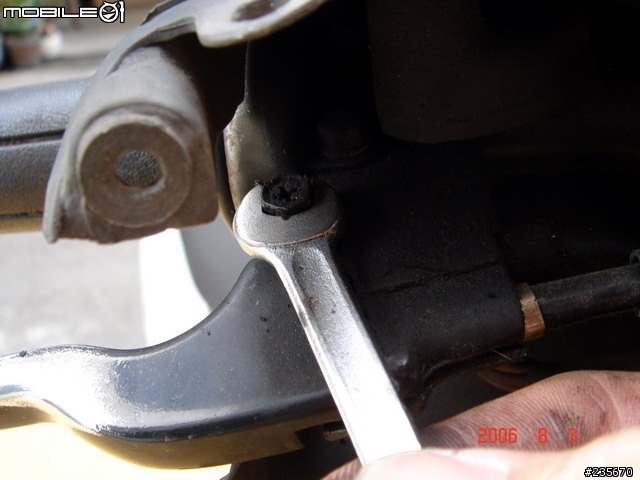

把M5螺絲拆下

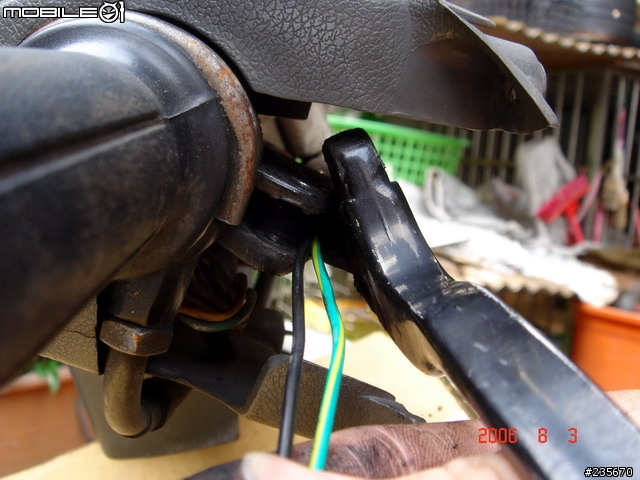

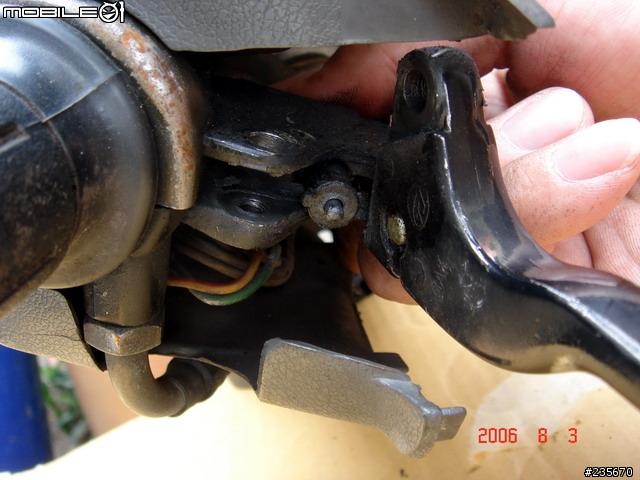

拆下的模樣, 煞車把手向外拉, 轉90度

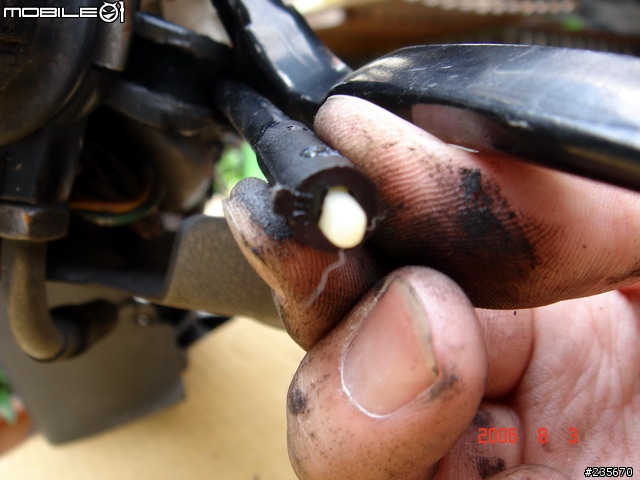

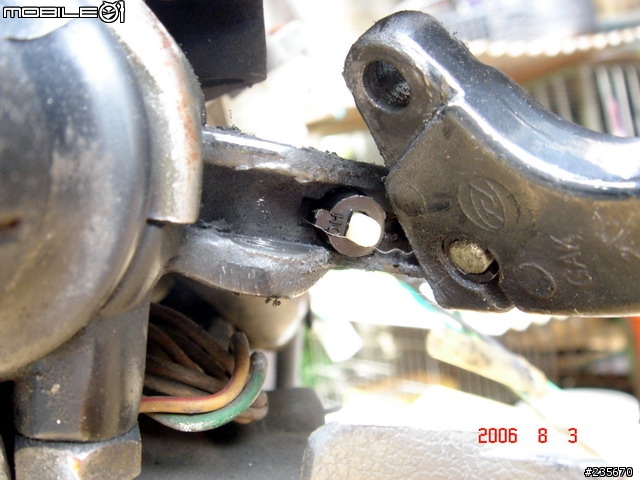

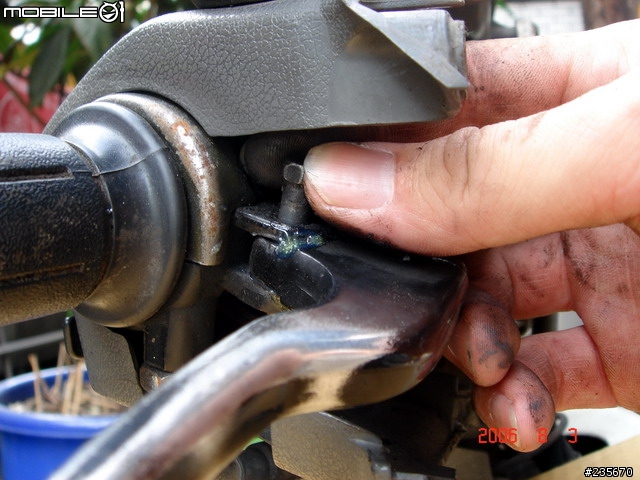

看到煞車開關了沒, 由後方向前推



把舊的開關推出來

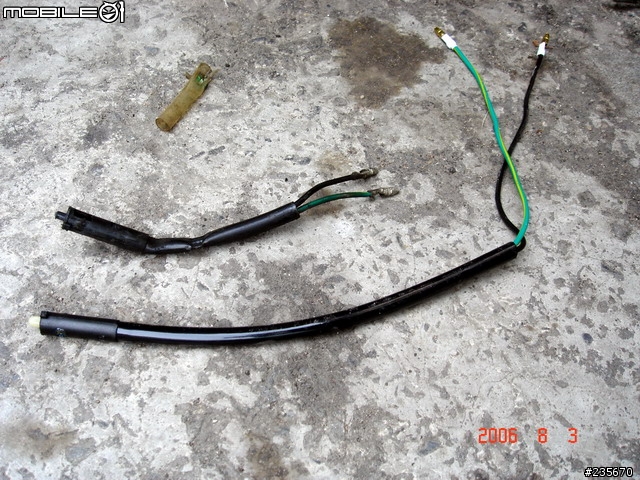

新舊煞車開關的差別(我買的是社外品啦, 長度稍常)

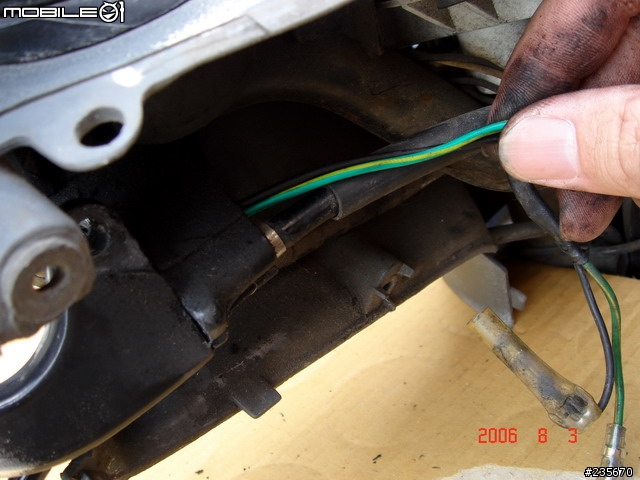

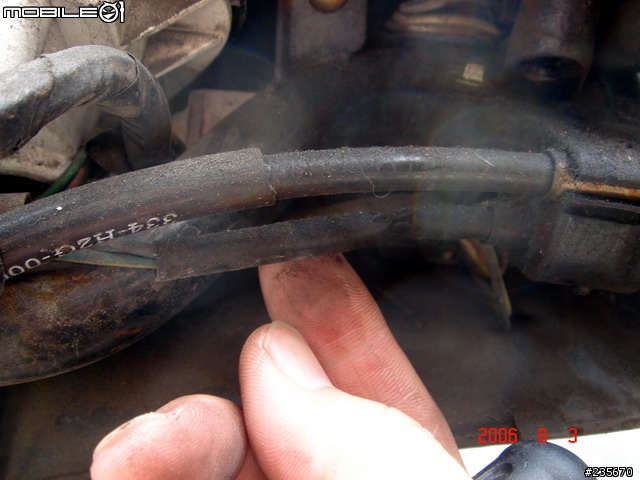

穿線

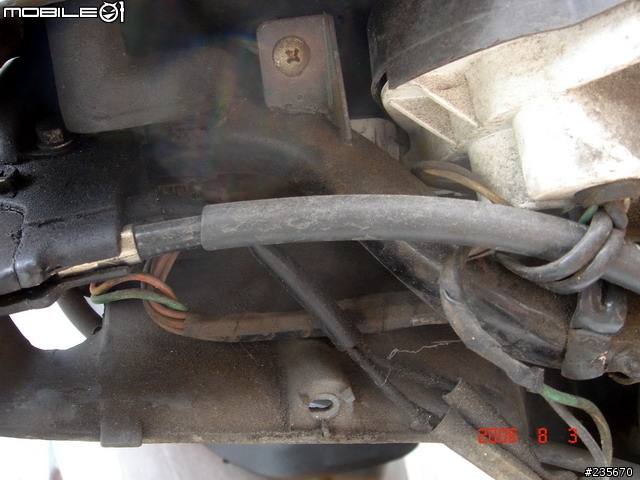

線拉至定位, 固定


裝上新的開關吧


記得凸點對凹槽, 把手逆時旋轉90度

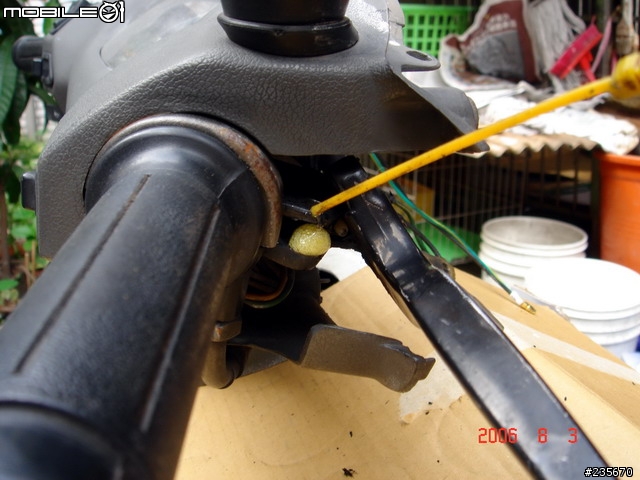

先噴點潤滑油


, 把M5螺絲回裝


接頭別忘了.....接上


另一邊也是比照辦理
大燈接頭別忘了


試試看, 煞車燈是否正常了呢?

前燈殼記得裝回去啊.....
