[DIY分享]GIVI E300後箱安裝LED煞車燈

最近去安裝了GIVI這卡後箱，經網友建議裝了E300

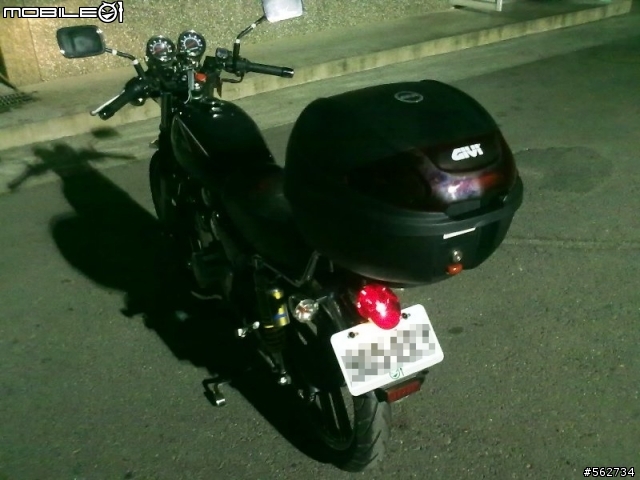

裝在野狼上，大小適中


這是安裝朋友E450的樣子，感覺也還不賴

阿!離題了，言歸正傳
E300原廠沒有已付燈的款式，煞車燈為選購配件
原廠的煞車燈不便宜，好像要一千多，這根本就是搶劫嘛!
於是又燃起了DIY的念頭
首先拆下燈罩

燈罩裡已經有預留安裝煞車燈的位置
左下角有個缺口，穿電線用的
能裝LED的空間其實不大

到了電子材料行買了這5050 LED燈模組

別看他小小三顆，亮度可是很驚人的
我買的是白光，可以直接接上12V直流電

背面貼上已裁好的塑膠板


直接裝上，再用熱熔膠固定

原本要用螺絲鎖的，但找不到適合的尺寸
所以用黏的

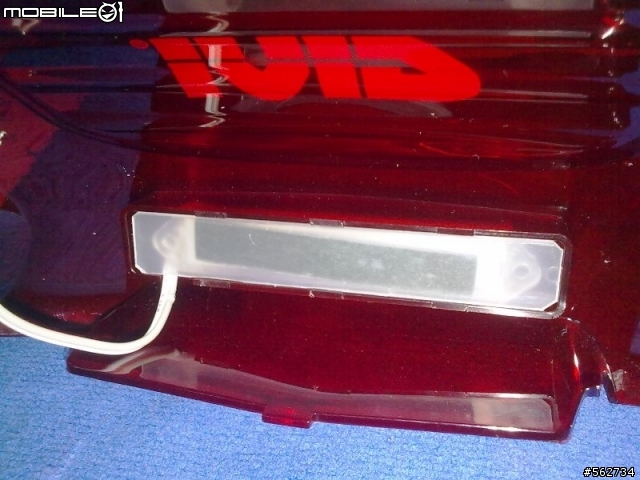

點燈測試，亮度和效果還不錯

雖然說只有3顆LED，但是這亮度足夠了
我不想閃到後方駕駛

但是因為原本的導線不夠長，所以必需自己加長導線
而導線的接頭處就是用這種東西來包覆

這東西叫做"熱縮套管"，我想版上也不少人知道
熱縮套管顧名思義就是遇熱會縮小的套管
管徑會縮小至原來的1/2

這是熱縮管使用前的樣子

導線接上前，必需先將剪好的熱縮管套入

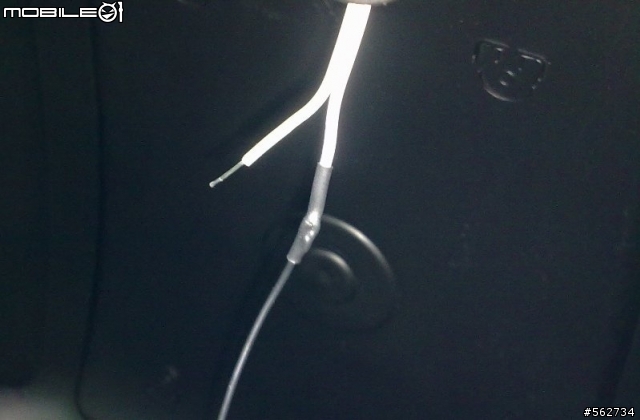

熱縮後就像這樣，完美包覆

這種東西相當的方便，不但絕緣包覆性又好
比電火布好多用多了
導線接好後就順著箱子邊緣的溝槽，一直延伸至底部

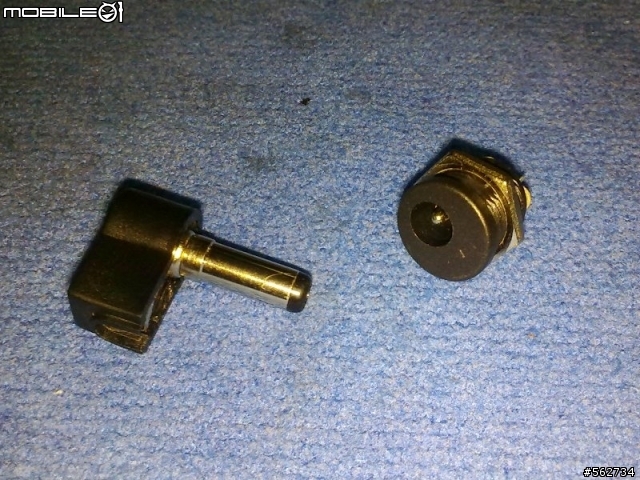

箱子和底座就用這種公母座插頭做為快拆接頭


將導線接上，一般來說中間皆為正極


另一端母座也接上電源，穿入挖好的孔

挖孔的過程就沒拍照了，因為沒有適當工具
畫片是慘不忍睹

裝入後的樣子，不比原廠差吧!


另一個角度


裝上後箱，孔洞剛好對準母座位置


接著就插入


最後在鋪上一層墊子，眼不見為淨

右邊溝槽可看見線路是如何走的
鋪墊子不但可防止線路受損，騎乘時箱內的東西也不會敲擊箱底發出扣扣聲
或是撞傷箱底，可說是一舉數得

最後來試試看效果吧!


按下煞車後

效果還不錯，手機拍的感覺不太出它的亮度

所有花費還不到一百元
LED燈模組:65元(不用懷疑)
電源插頭公座:14元
電源插頭母座:14元
其他像是熱縮館、導線...等等，都是原本就有的，故不列入計算
所以總花費才93元
比起原廠還要便宜太多太多了，而且原廠亮度好像還沒那麼亮

安裝完後安全度加分
