小黑在六年前交給母親大人代步後
到現在已接近快散開的狀態
趁著最近有空閒時間
決定替我的老戰友全身拉皮 清通血脈
來個大翻修
小弟與該車有著深厚的革命情感
陪我度過人生許多的第一次
征戰了許多路程
始終沒讓我失望過
只是小弟是完全不專業(與先前的小DIO復活文相較之下 實在差太遠...)
完全憑藉著對該車的"愛"
來做這次大翻修
基本上接近整組害了了的病況
裡頭的油泥頗為壯觀
上一次拆傳動已是六年前
那幾隻螺絲差點搞斷我左手大拇指(鐵鎚自敲)
那些螺絲我是用衝擊起子"打"出來的
除了太久沒開 太緊 轉螺絲的凹槽也快爛了
這是我比較頭痛的地方

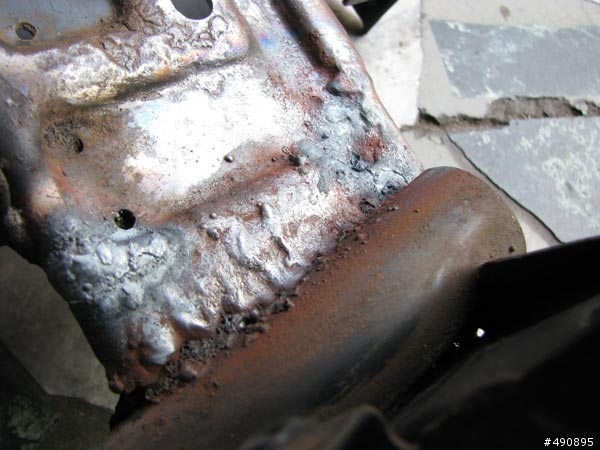

除了鏽蝕嚴重外
該接合處是曾經斷裂過
約10年前在朋友的工廠自己第一次用焊條(電龜)焊起來的
拆下來要換的板件
黑車身 白底
高二買的時候跟朋友的白色車互換

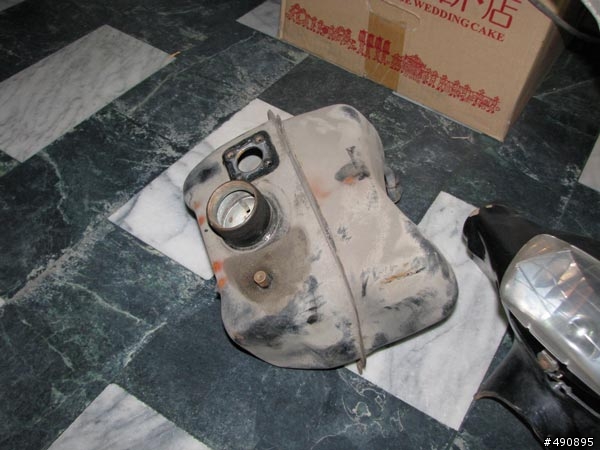

這是第三咖油桶
前兩咖底部破裂漏油(拜台灣ss級拉力路面所賜 還有我跟朋友雙載的重量)
第四咖全新在紙箱內
看到這可能會想為什麼還要換新的
因為
某次母親大人騎到沒油
她朋友隨手拿了家裡裝在桶子裡的活菌液
加了下去...
所以油桶裡面有鏽蝕的狀況
我在拆解時從油管裡漏出的是咖啡色的液體...
但我還是從岡山母親大人住處騎回台南市南區
小黑辛苦你了!!

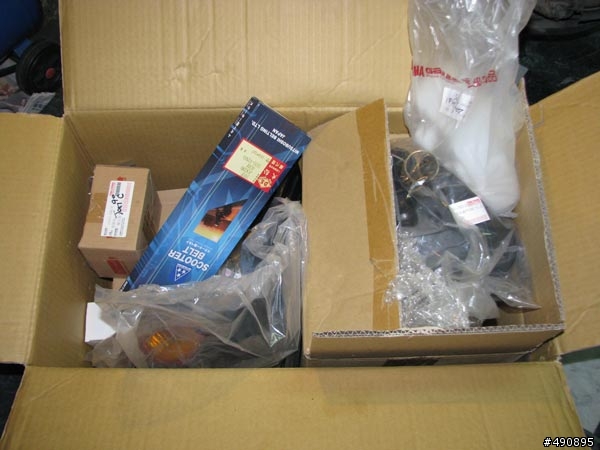

第一次購買的零件

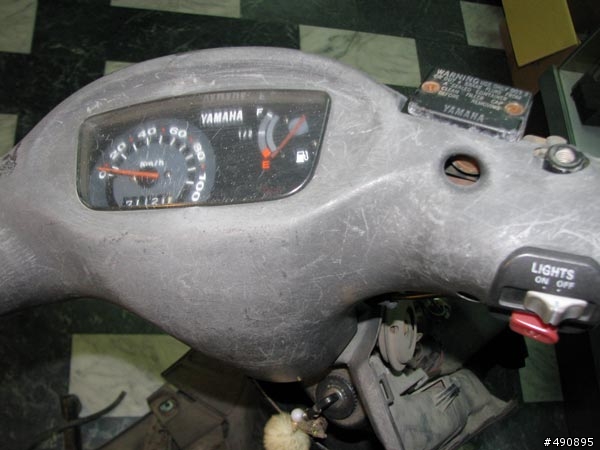

早已不動的碼表(估計里程破13萬)
頭尾分離

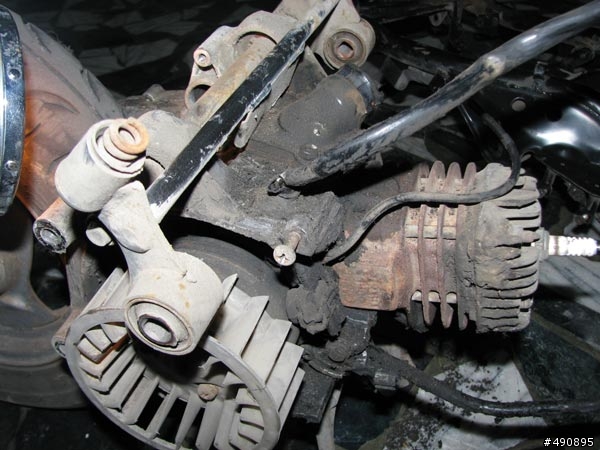

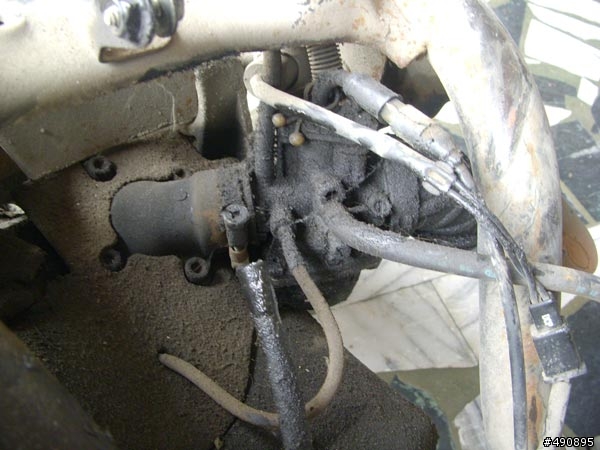

超多的油泥
拆啟動馬達發生的慘劇
螺絲竟然從第三圈就崩牙(轉的超累)

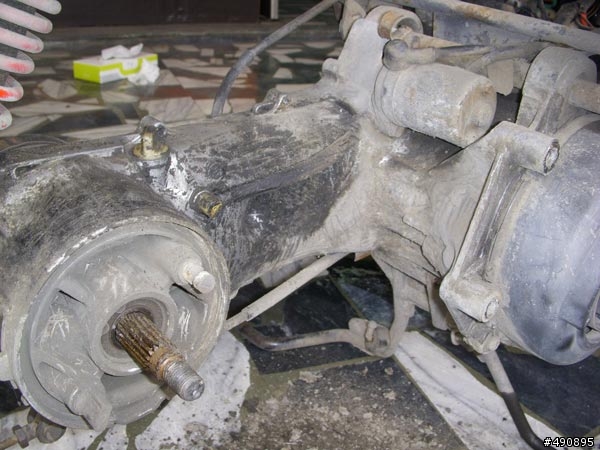

超髒的

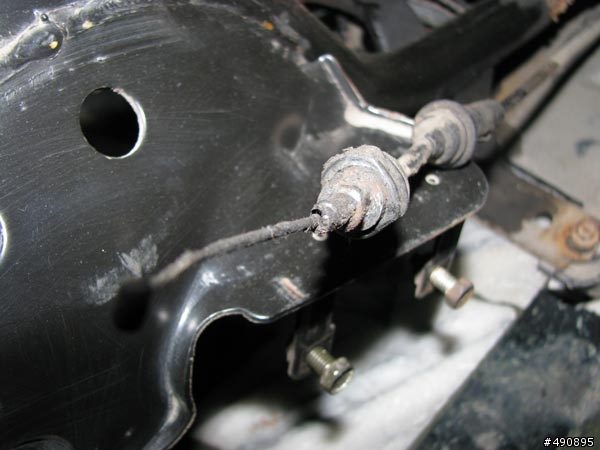

油門線都快斷了

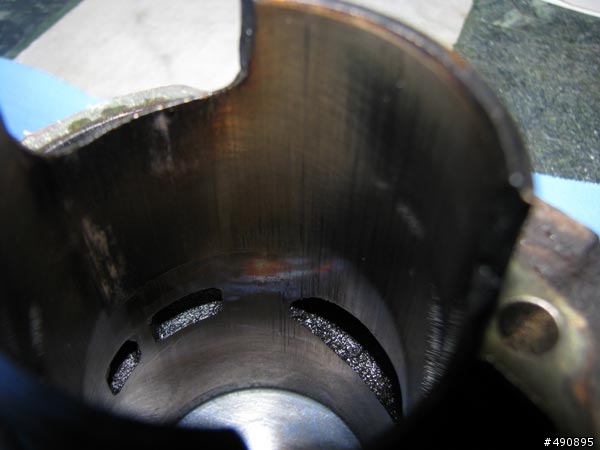

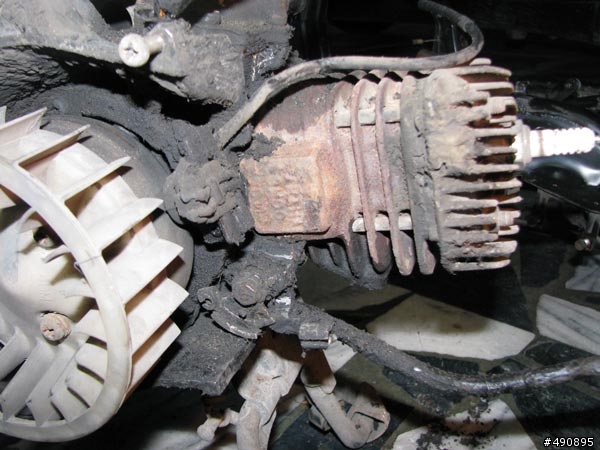

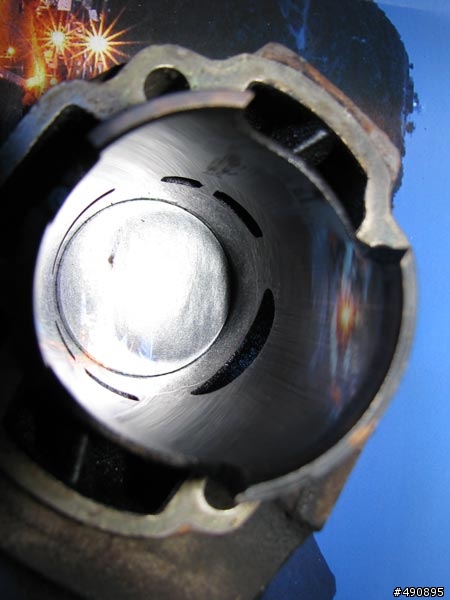

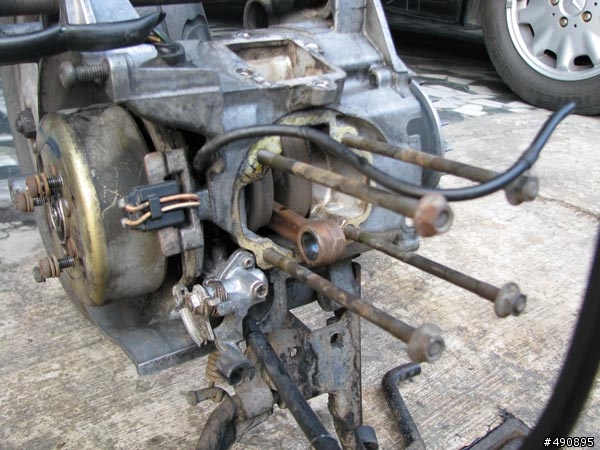

汽缸
拿去做修復性搪缸時才得知
我第一次拆的汽缸已經在母親大人牽去修的時候被拆過了(51缸)

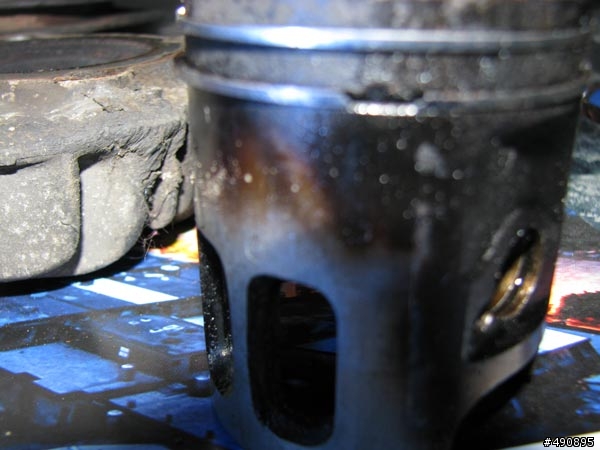

活塞
竟然是原廠的50mm...

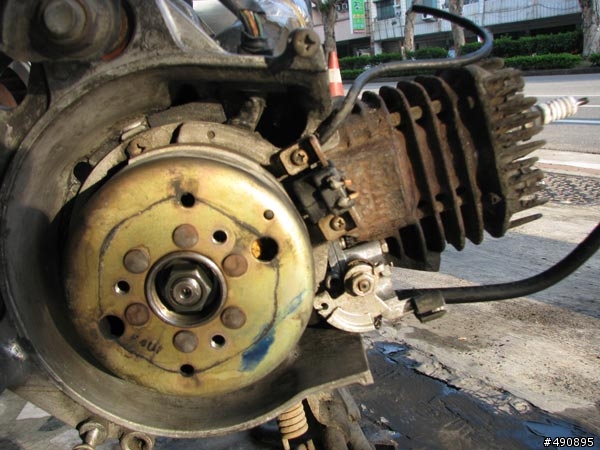

清潔電盤
風扇上那三隻螺絲也太緊
繼續清...
儀表內的慘狀

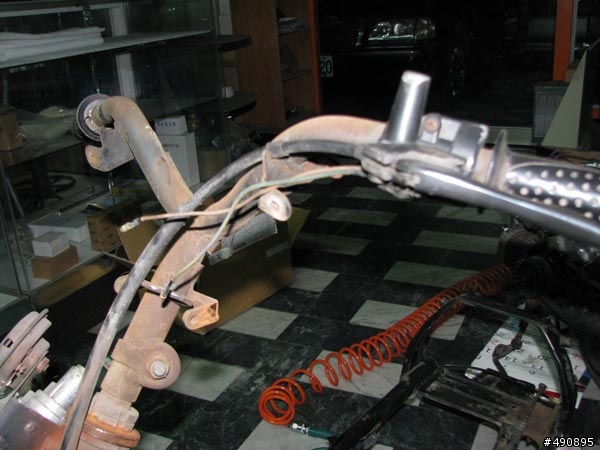

把手鏽蝕的真嚴重

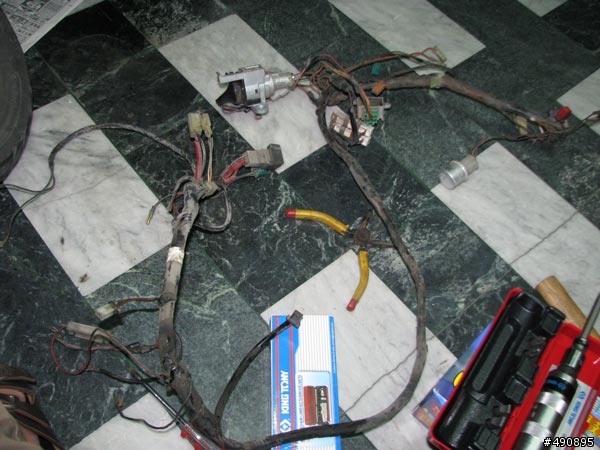

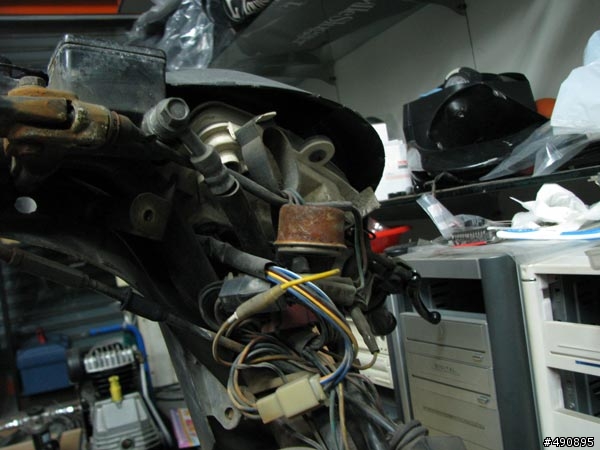

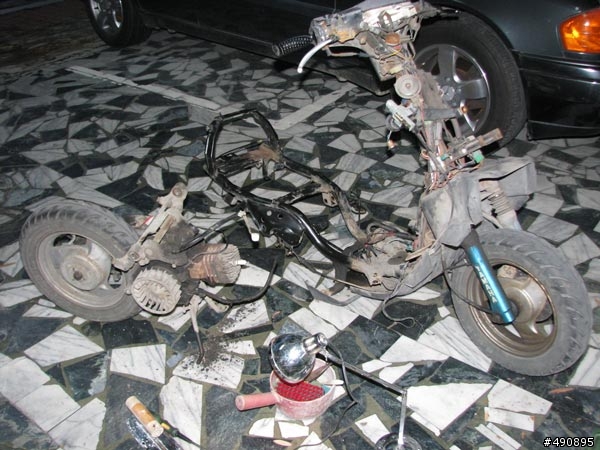

大腸小腸通通拖出來

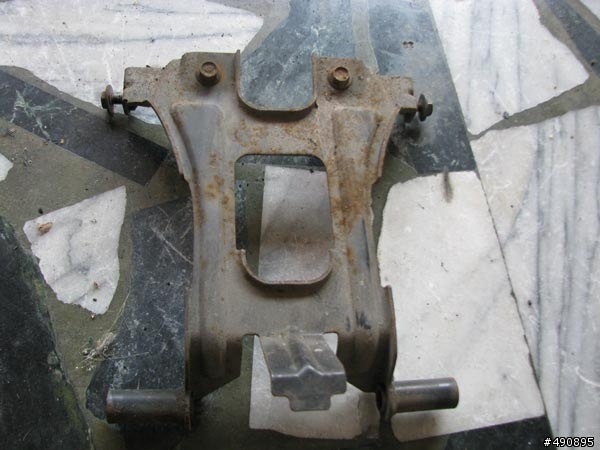

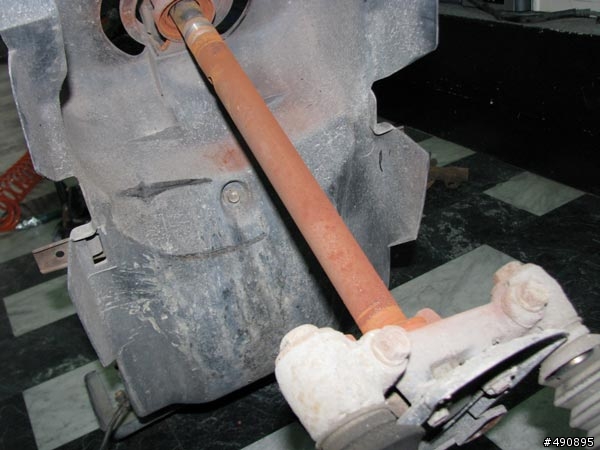

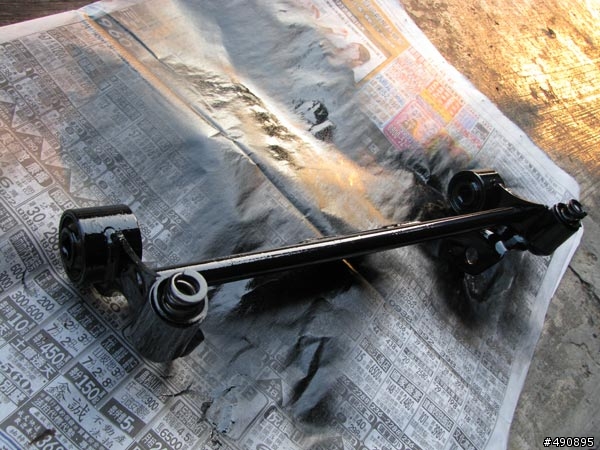

也是生鏽嚴重的三角台

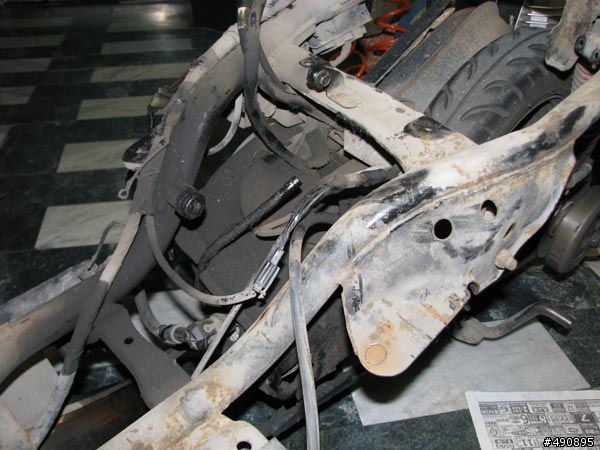

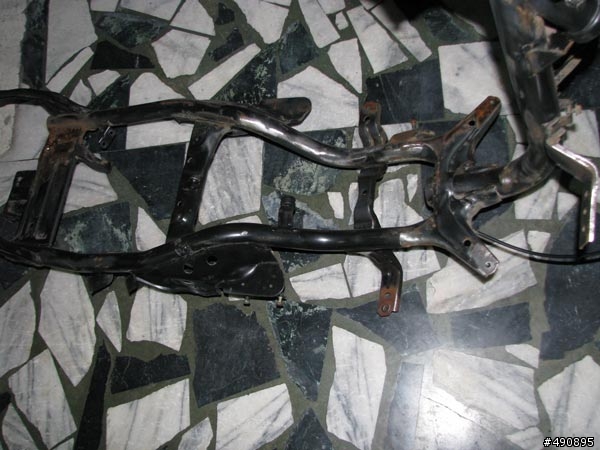

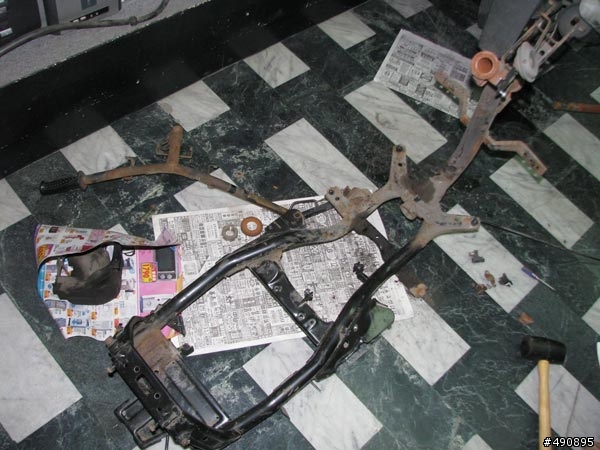

車台病況

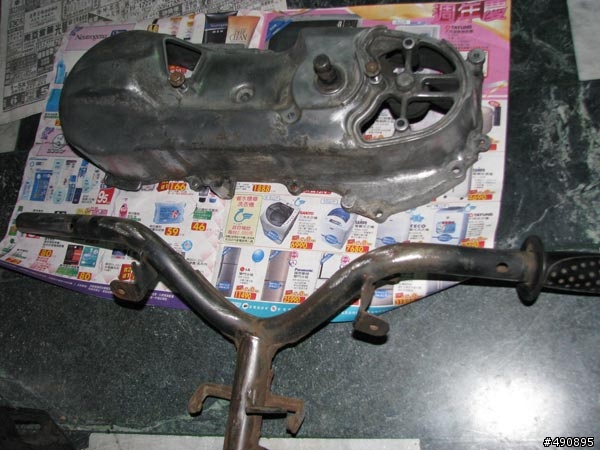

傳動蓋與把手除鏽清潔

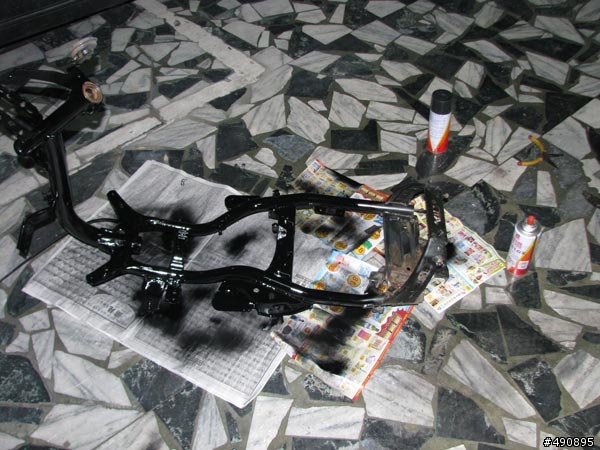

車台除鏽
整台清潔重噴

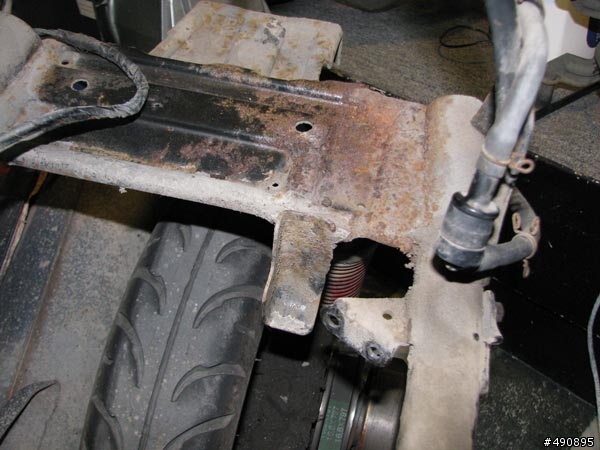

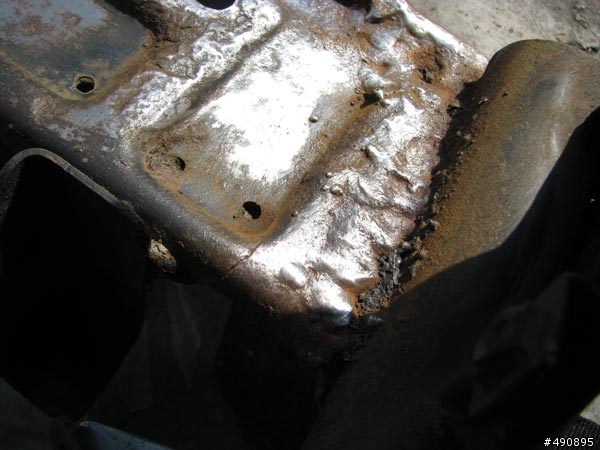

油桶下方車台斷裂處
載去給專業的去焊接補強
(二代黑也是有點慘)

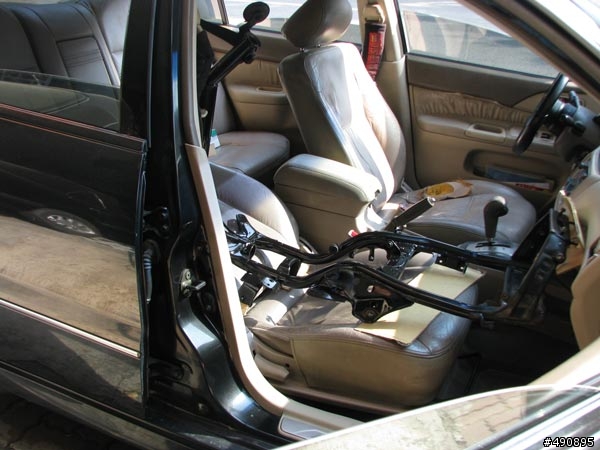

二代黑載著一代黑去焊接囉
焊接補強好了
心得:這種事還是交給專業的來
快速方便又便宜

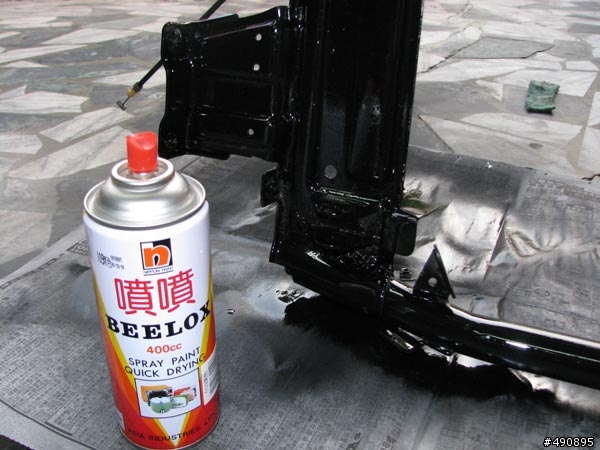

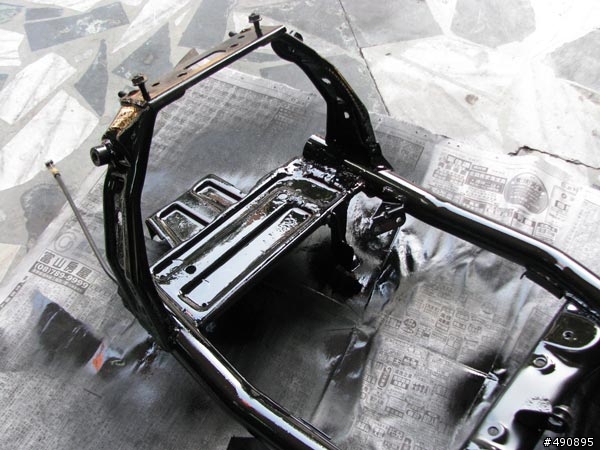

再噴
噴噴
這東西也是要噴

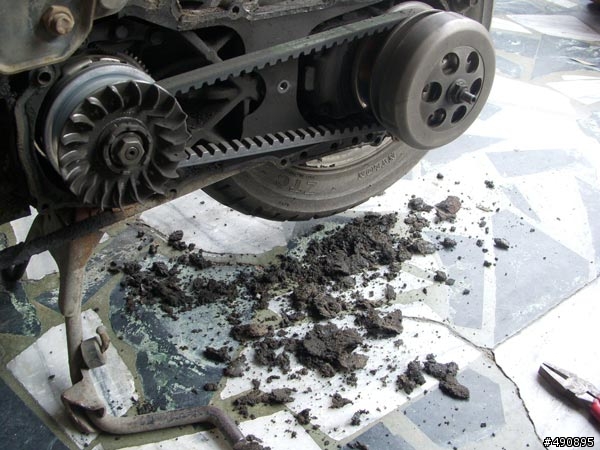

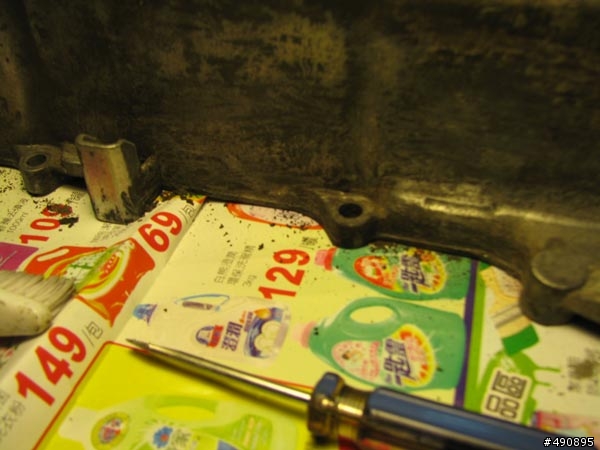

超難清的傳動盒蓋
累積在上面的土方真是驚人
下面也是要清

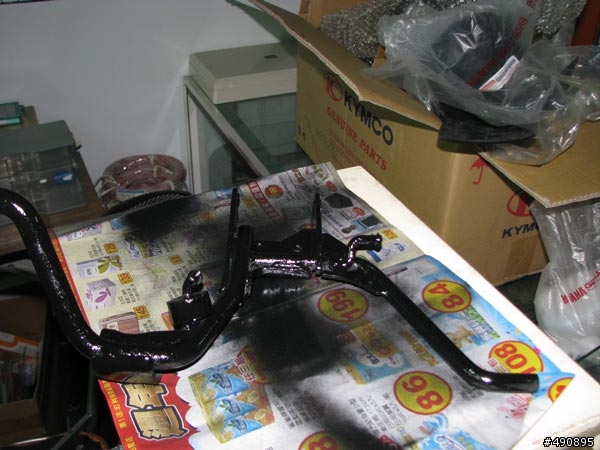

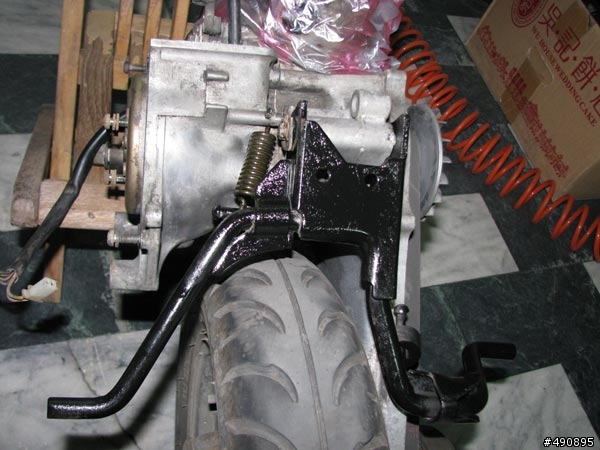

中柱除鏽清潔後噴噴
裝上去

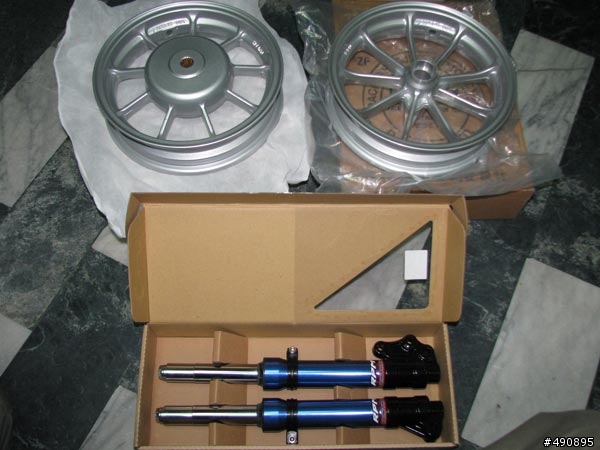

輪框跟前避震真是貴
(n年前就想換了 趁這次大整理 牙一咬 給它敗下去)

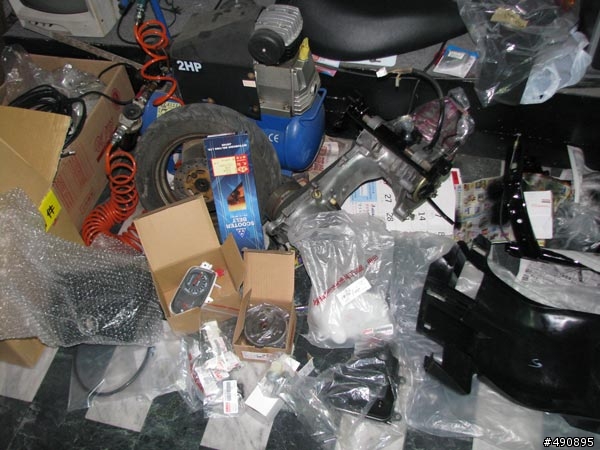

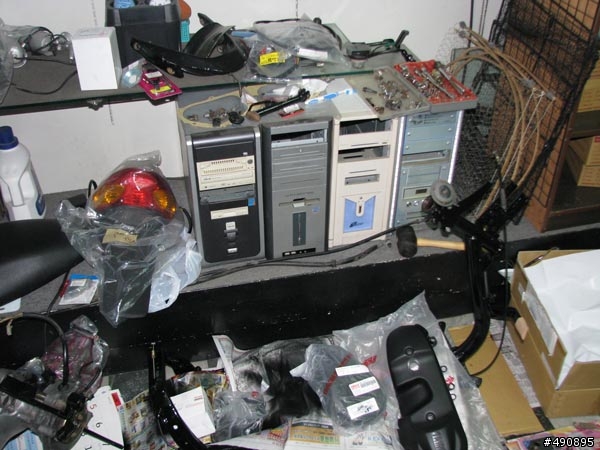

一推要裝上去的零件1

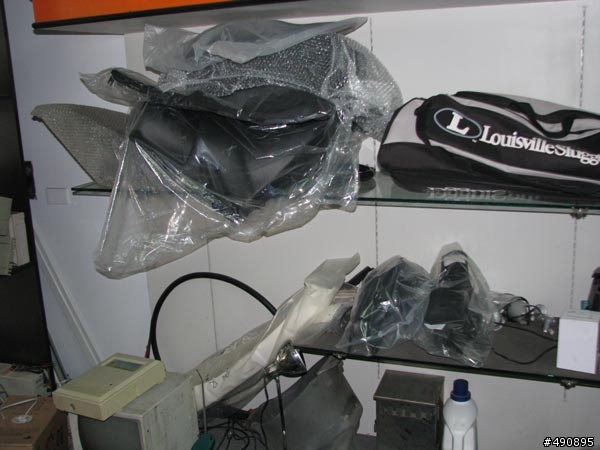

全車版件換新

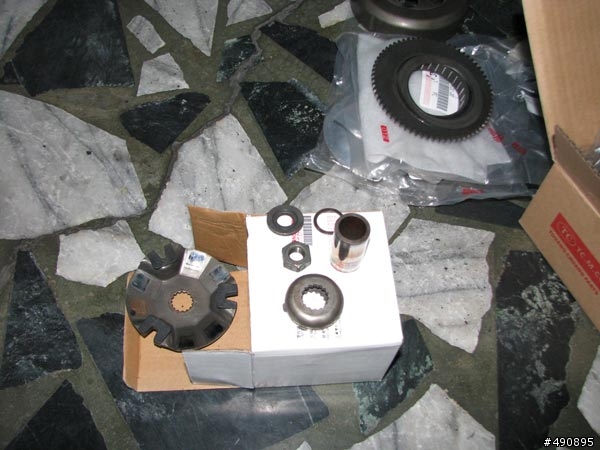

一堆要裝上去的零件2

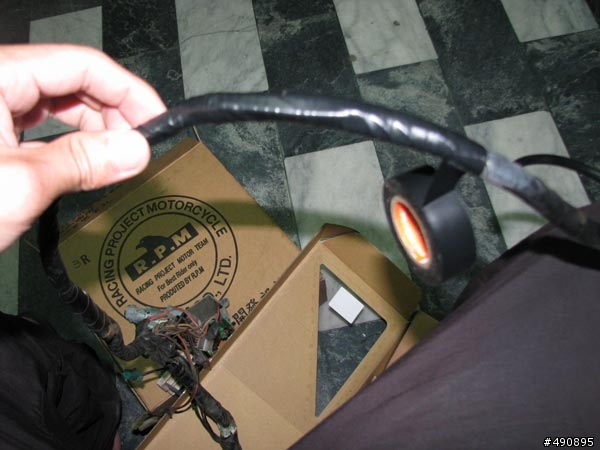

線組破損處補強
裝上去看看

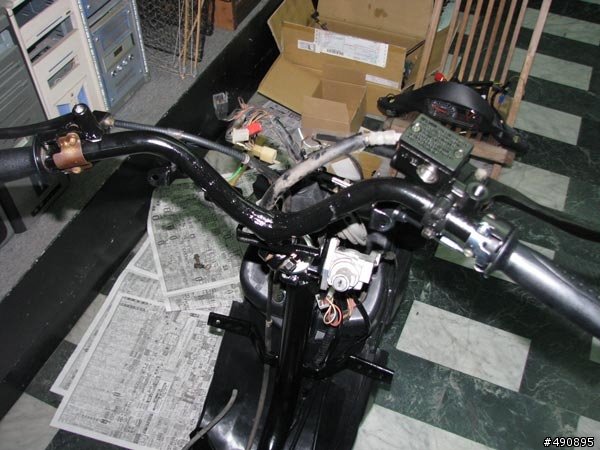

把手

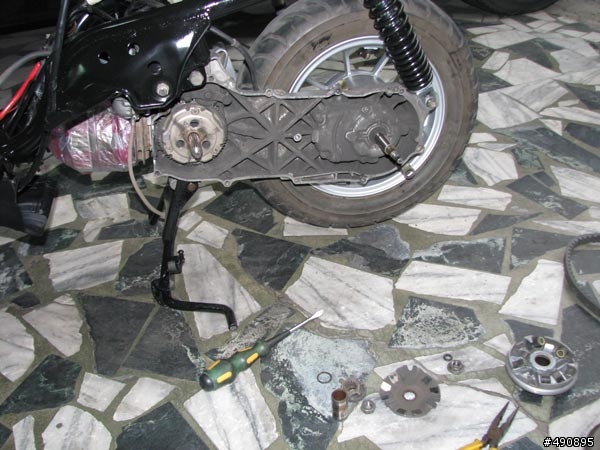

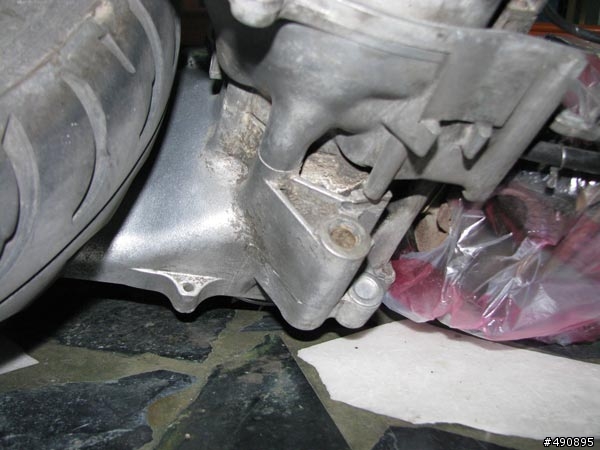

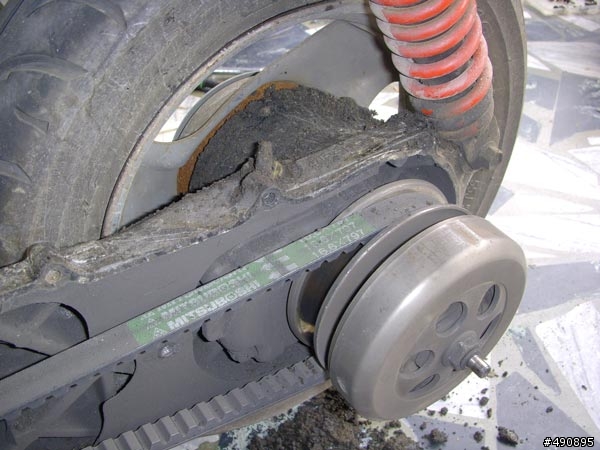

也是很髒的傳動室
幸好傳動齒輪拆下來看都很完好
當然也換了新的齒輪油
不必更換的零件清潔

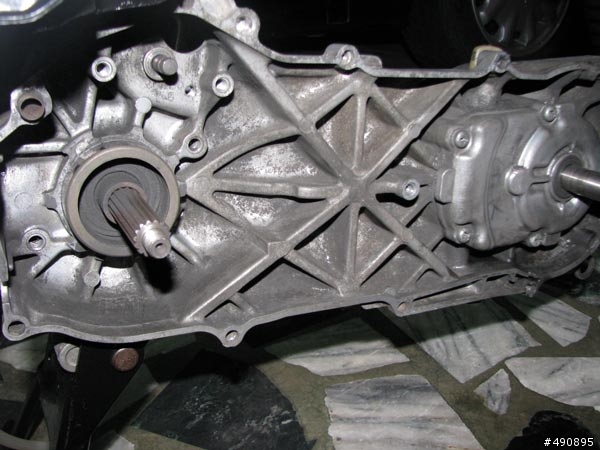

清潔後傳動室

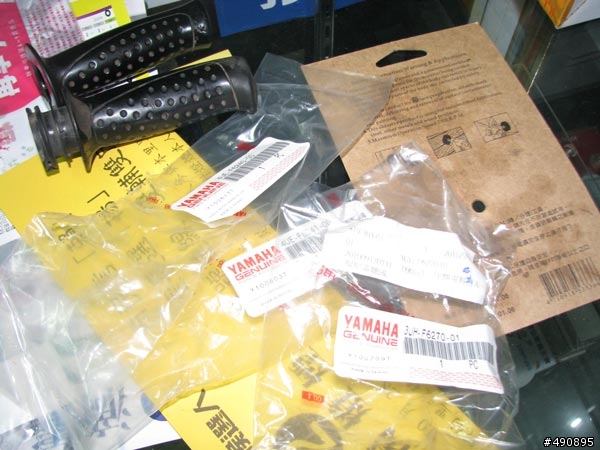

橡膠把手也是換新

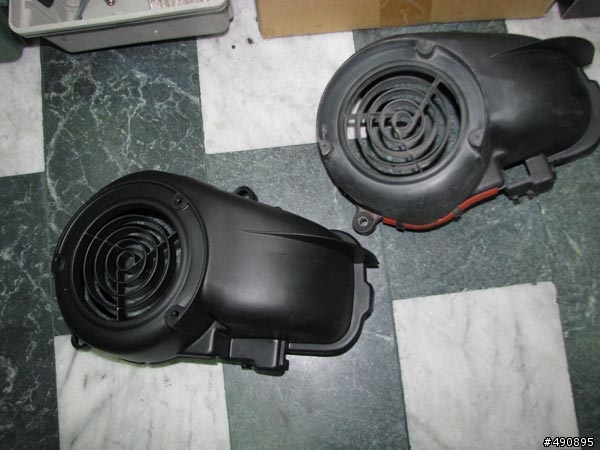

風扇外蓋一樣給它換下去
(清洗過一次了 但汽缸外蓋懶得清 乾脆通通換掉)

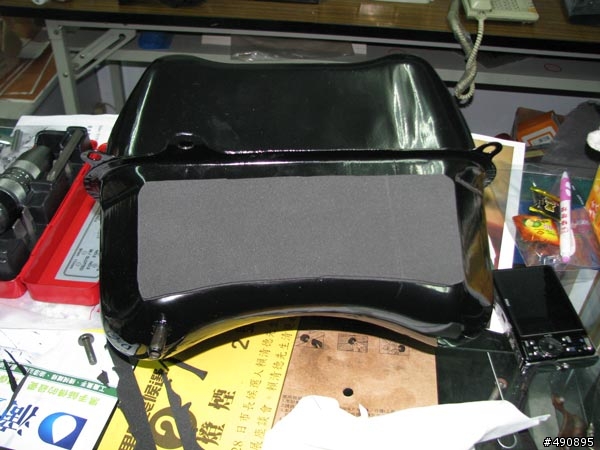

油桶土炮緩衝墊上去

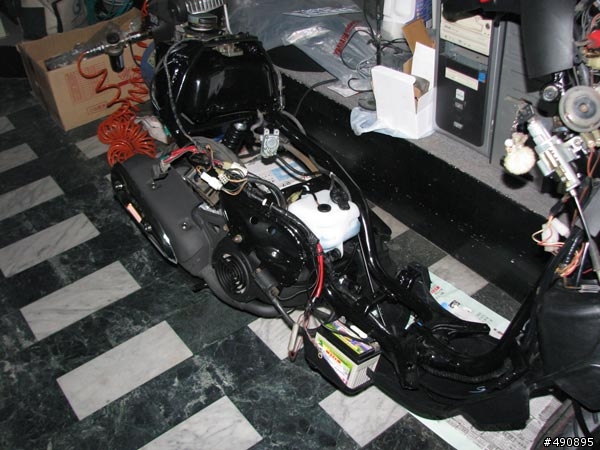

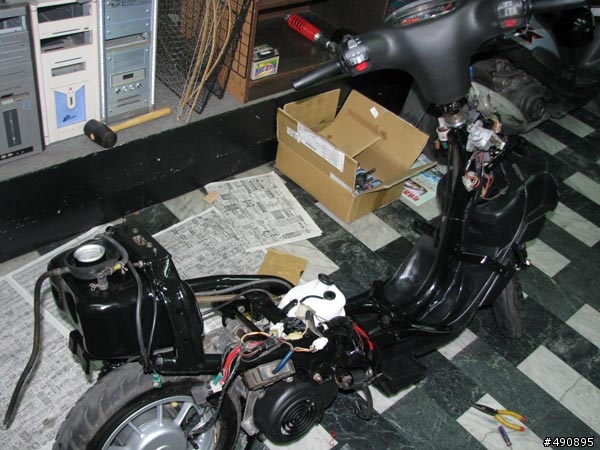

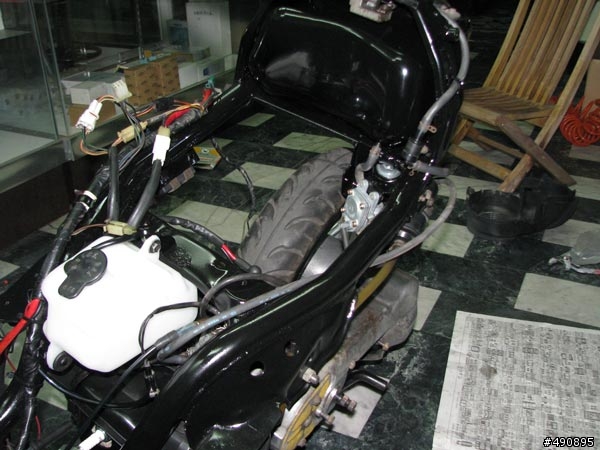

繼續組裝
那些管子我研究好久(有點忘記該接在哪)
煙筒管裝上去發動
在jog版螺絲大的熱情相助下
順利發動
也聽取了jog版螺絲大及前輩們的指導
讓小弟這個舞弄的增長不少知識
感激不盡
========以下為11月9日進度========
補上先前化油器的慘況
完全看不出是啥...
之前在傳動室外蓋上方清除的"土方"
就這麼小小的面積竟能堆這麼多土
今天只工作四小時

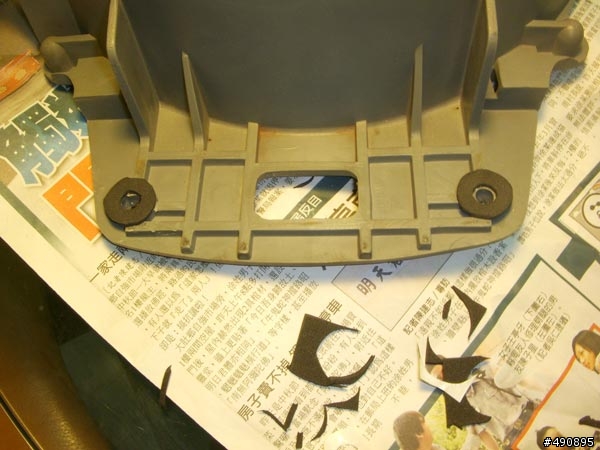

在馬桶下方與車台接觸面貼上緩衝墊
這個地方也是要
在更換新三角台時
一邊的螺絲怎麼也鎖不上去
仔細一看

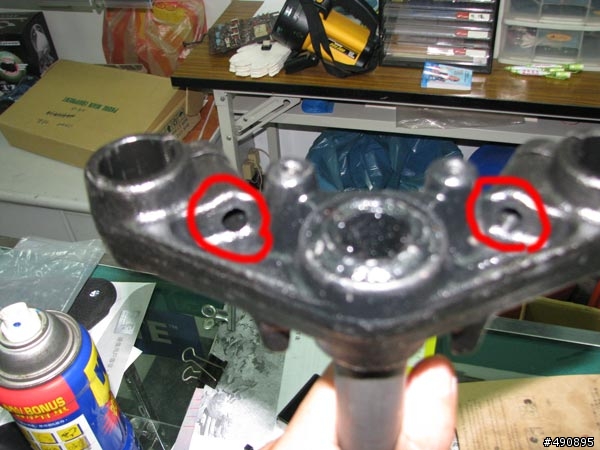

竟然被我買到一邊沒打螺絲紋的三角台
運氣真是太好了
當然
拿回去換囉~

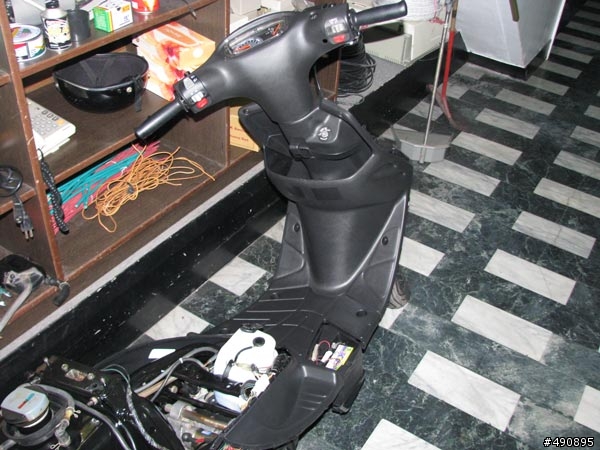

組裝了前置物箱與腳踏板
另外聽取了螺絲大的建議
把啟動盤拆下來
將裡面的小彈簧修改完
裝上去果然立刻就能啟動了
更換明細
1.全車外部板件(除了後把手)
2.汽油桶
3.機油桶
4.自動油杯
5.後燈含擋泥板
6.碼表
7.碼表線
8.皮帶
9.普利盤兩面
10.普利珠
11.開閉盤總成(含彈簧)
12.空濾盒
13.汽缸外蓋
14.風扇外蓋
15.傳動室外塑膠蓋
16.鎖頭蓋
17.油門線
18.橡膠把手
19.啟動馬達
20.火星塞
21.碟煞油缸+右拉桿
22.左開關
23.三角台
24.三角台承軸滾珠
25.右把手固定環
26.修復性搪缸
27.活塞+承軸+滾輪環+C環
28.機油 齒輪油 煞車油
29.前避震(改裝品) <==2300 粉貴
30.前後鋁圈<==3200 粉貴
31.排氣管
32.碟盤
還有一些小零件 原廠大鎖
共計19470
目前正在找改裝後避震(副廠那隻越看越不順眼)
========以下為11月10日進度========

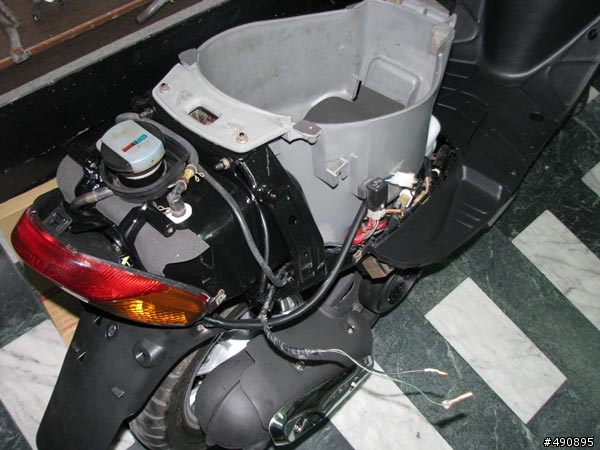

把後燈牌照板及馬桶裝上去
馬桶與車肚板件接合處貼上緩衝墊

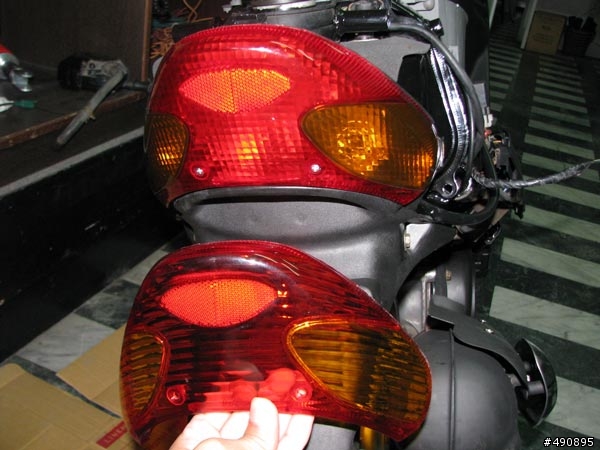

燈殼要裝那一個好呢?

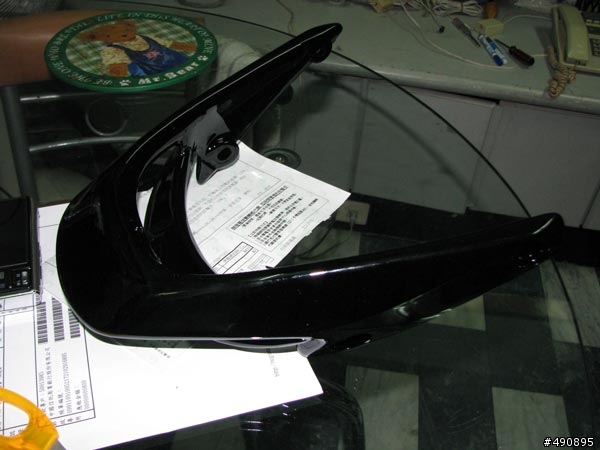

晚上七點去拿回送去烤漆的後把手
11點的時候再拿起來看一下
疑~
這是蝦餃
繼沒打螺絲紋的三角台後...

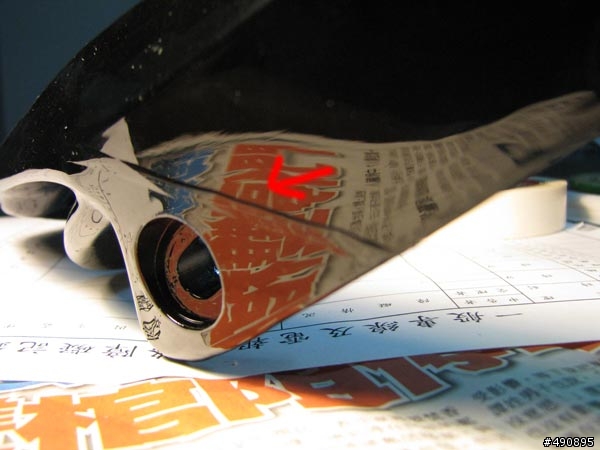

竟然留了一條乾掉的透明漆
這種烤漆品管還真是好
只好睡醒再拿去處理
加上晚餐想吃的三家店都沒開
我運氣真的太好...
========以下為2月19日補貼========
其實11月23日左右就完成了
因為被拖去當兵
一直到今天才有空補圖
真是抱歉

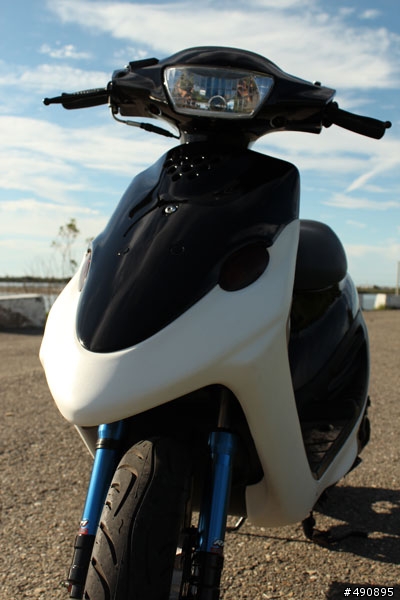

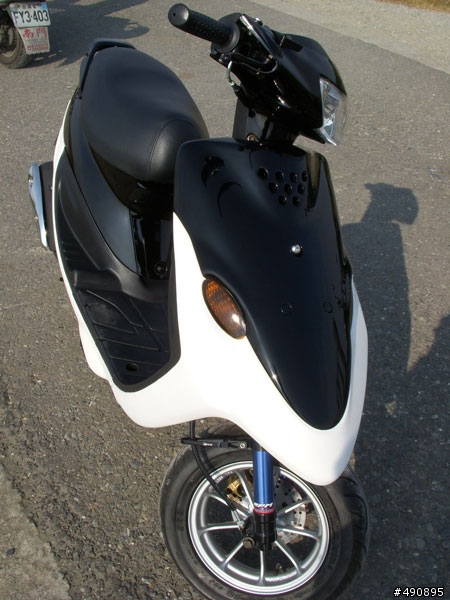

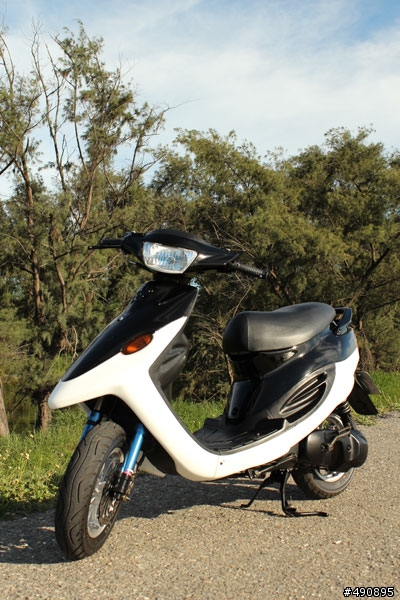

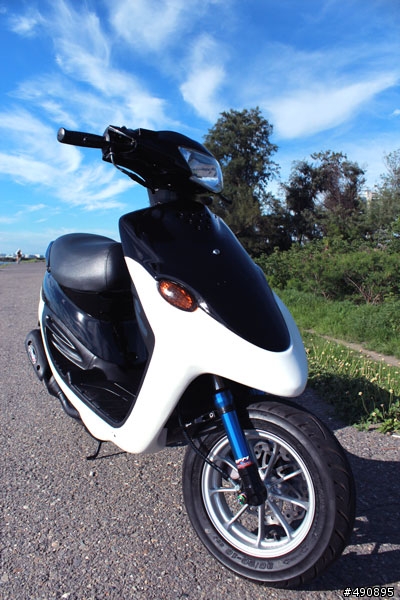

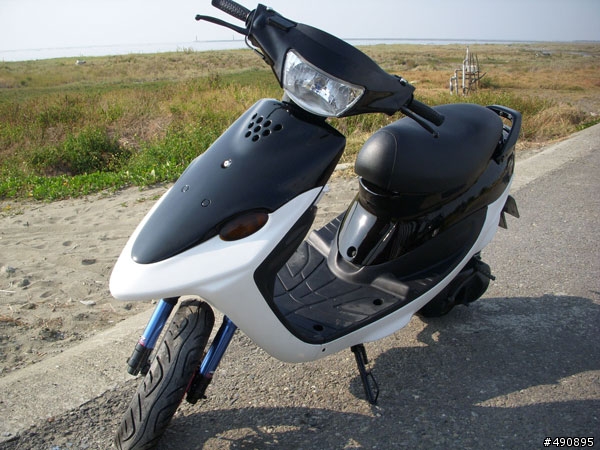

完成圖
就是喜歡這種配色
========以下為6月9日更新========
換了加大碟 卡鉗 後避震 排氣管
當然後續還有很多需要調整的地方
往後再慢慢弄囉~
謝謝大家^^
