DIY GP 125 燈 眉 含教學!!

最近 逛論壇 看小老婆的論壇

看到一篇 引起我的興趣....開始動手DIY...

我心中的一團火..就要爆了~

工具: 焊槍.錫.斜口鉗.燈條.4 PIN頭 或者雙頭也可以.
燈條是在台中公益路 新開的店子材料行買的 現在新開幕 打85折喔!!
這種燈條比較麻煩 還要自己焊接..網路的 都已經做好接頭 插電就可以用 但是比較貴
自己DIY 無價~

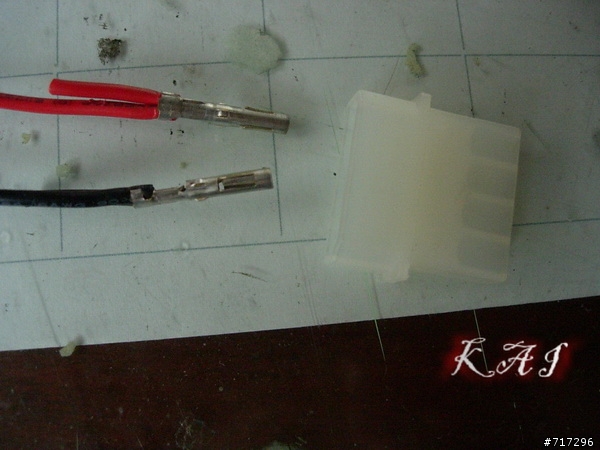

首先找一顆 不要的POWER 很容易找的!!! 然後拔下他的電線+4 PIN 接頭
記得要用公頭喔!! 不然就不行插電腦測試了!!!
照面上的母頭 是第一次做的時候 才發現用錯頭= = 結果要重做
DIY GP 125 燈 眉  含教學!!

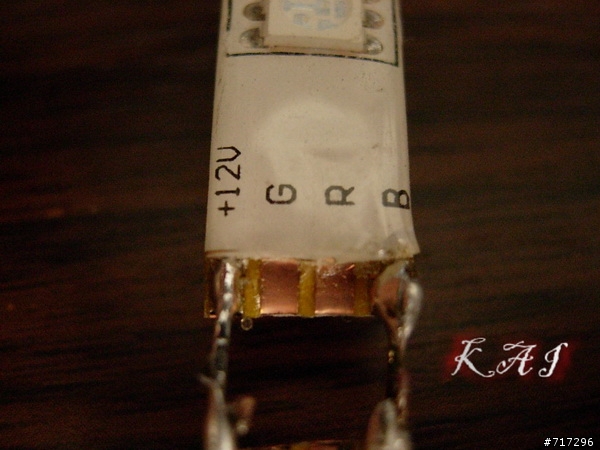

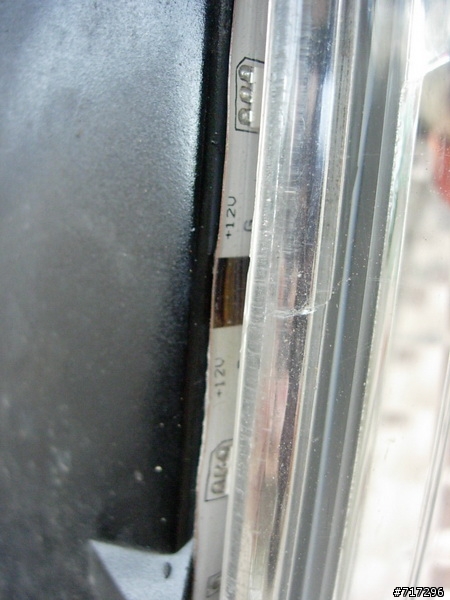

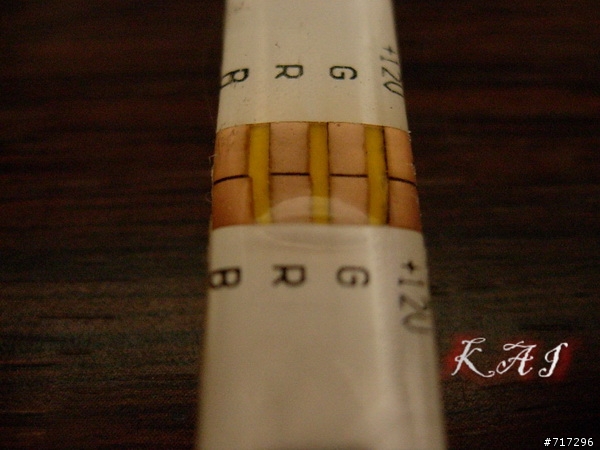

然後開始處理 燈條正負極 的部分 首先會看到 燈條上面的標示
+12V G R B
DIY GP 125 燈 眉  含教學!!

因為我是買60公分 所以從中間 剪一半 然後把上層 透明防水膠 割掉 只要露出焊接點而已
+12V = 正極 , G R B = 負極 (這樣應該很清楚吧!!!)

我只有和B的點 怕太亮 因為燈條是三晶的 只焊一點 只會亮一個燈 最後我3個全焊再一起 當負極 超亮@@

DIY GP 125 燈 眉  含教學!!

因為我燈條是2條 所以2條燈條的 正極 都接一起 然後在一起焊上 4 PIN 的接頭 (背景有我家地址= = 所以馬賽克)

DIY GP 125 燈 眉  含教學!!

負極也是這樣做!!
DIY GP 125 燈 眉  含教學!!

這樣 正負極 接頭就完成!!
DIY GP 125 燈 眉  含教學!!

然後用電線布(電火布) 包住焊接處 (最好是在用熱熔膠 包住外面 因為電火布 可能會脫落...)
DIY GP 125 燈 眉  含教學!!

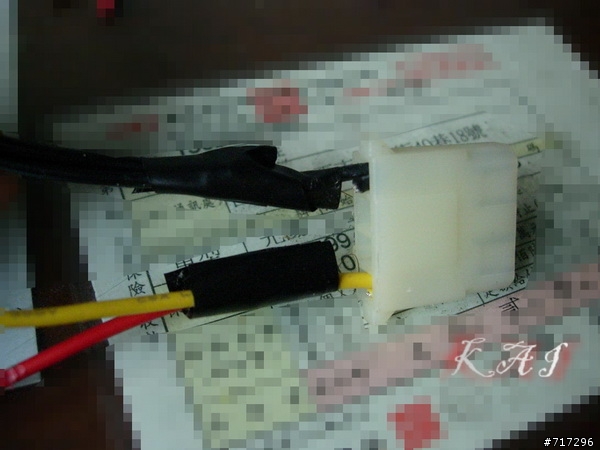

然後接頭 插入4 PIN 塑膠頭
DIY GP 125 燈 眉  含教學!!

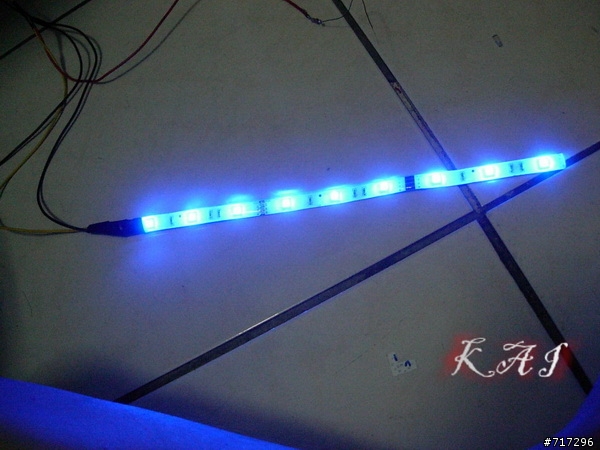

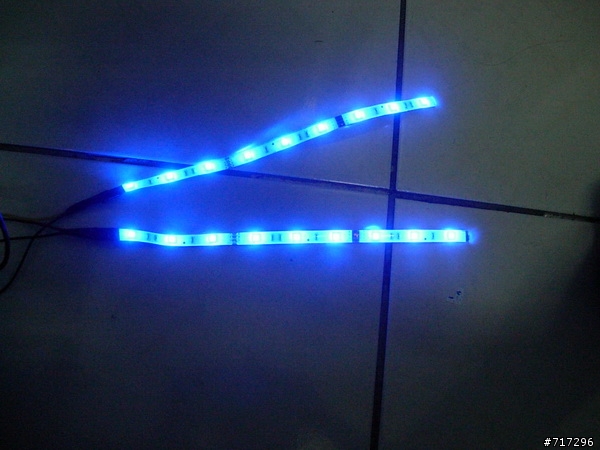

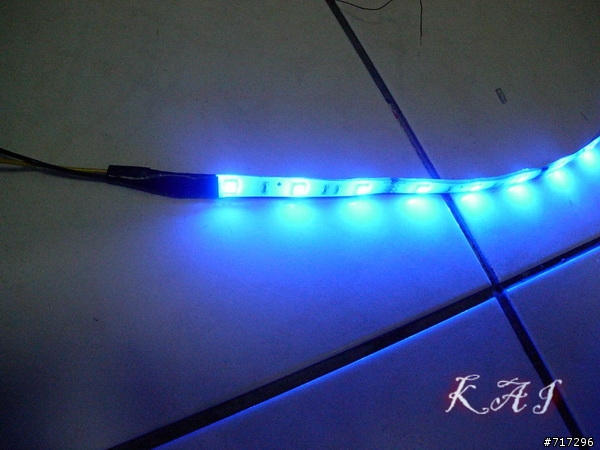

插電腦測試 看會不會亮~ 會亮 就代表成功囉!!! 我做壞2次 = = 還要再重買一條 不然不夠長
再來拆機車 再來焊接 接上母頭 + 開關
DIY GP 125 燈 眉  含教學!!

DIY GP 125 燈 眉  含教學!!

DIY GP 125 燈 眉  含教學!!

DIY GP 125 燈 眉  含教學!!



今天一早起來 又去朋友豆花那邊搞

因為查出來問題 導致燈不會亮的問題...

全都弄好 確定會亮的時候 想說在確認一下

靠 連大燈 也沒亮 儀錶燈也沒亮 慘... 可能剛剛焊好

沒有黏電火布 導致剛剛2頭觸到吧....

好死不死 豆花 他家附近機車行 要走一段路....

手和腳 超酸的啦.... 到那邊 我看那個師傅 好像有點兩光...

最後他查出來是保險絲燒了.....花50元解決.... 他還多給我2個保險絲

怕等等再接燈 又燒掉.... 記得 確定都沒問題 要包好阿~~~!!!!

機車行技師說 你的還好不是電腦的 不然可能整個電腦燒掉就措賽....

但是聽聽就好....有保險絲 還怕電腦燒掉??


那先PO 一下 最知前的過程

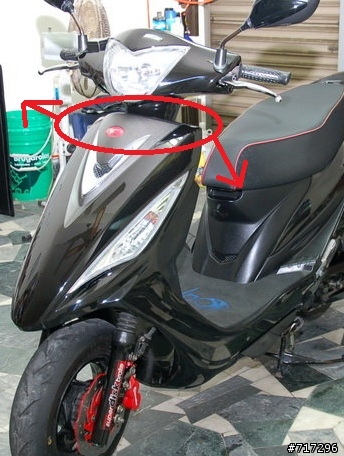

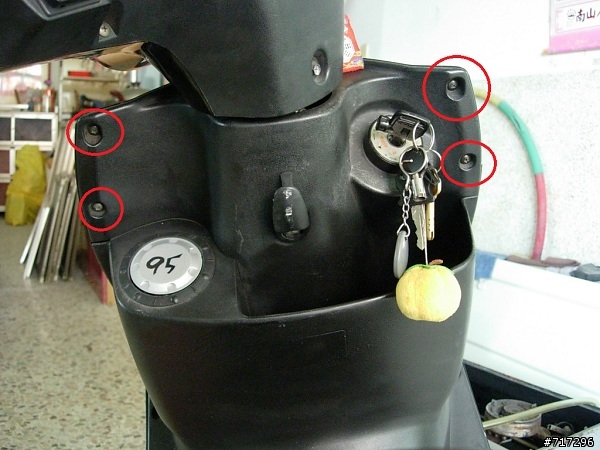

首先 先把紅圈 的螺絲拆下
DIY GP 125 燈 眉  含教學!!

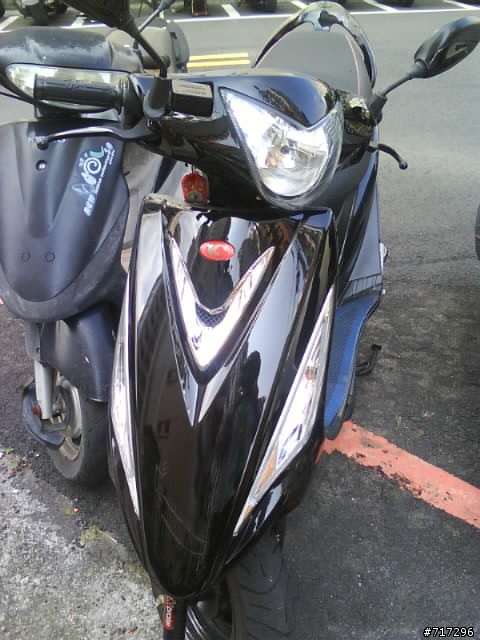

然後 忘記拍正面 引用別人拍賣的圖

2之手 扶住盾牌上面 然後往前拆 就拆起來了
DIY GP 125 燈 眉  含教學!!

然後把前面盾牌 K 小燈的線剪斷
DIY GP 125 燈 眉  含教學!!

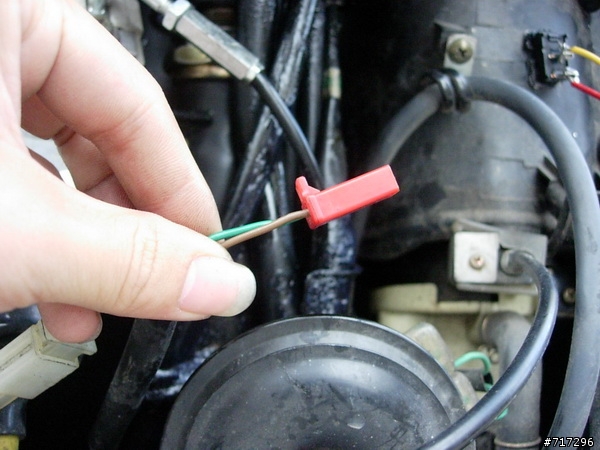

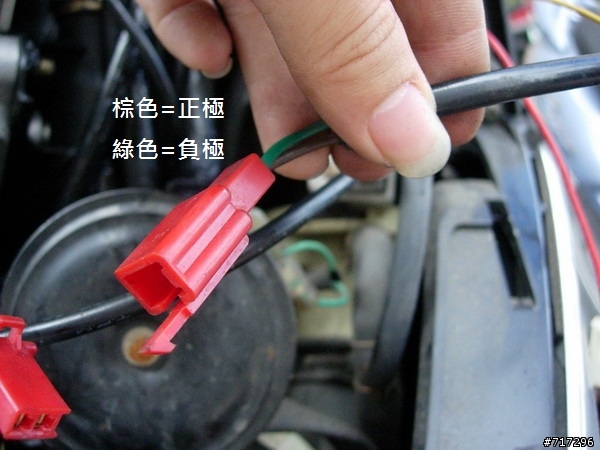

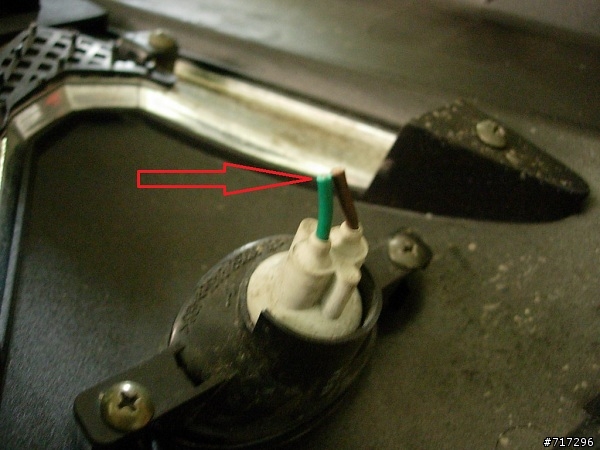

怕不夠長 讓我焊接開關 所以 後面又加長 棕色=正極 綠色=負極
DIY GP 125 燈 眉  含教學!!

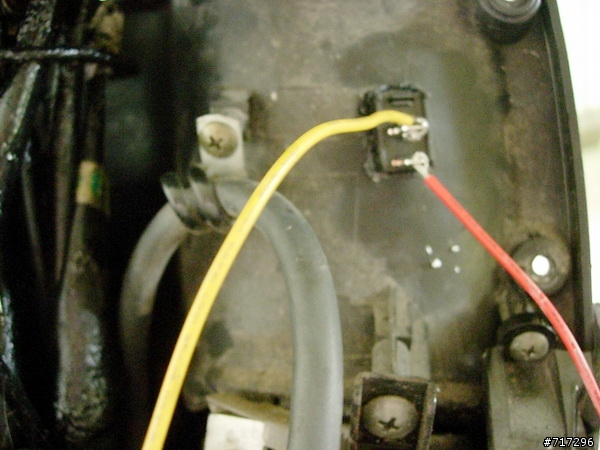

然後將 剛剛剪下來那條 黃色 焊接在開關上面的 I
DIY GP 125 燈 眉  含教學!!

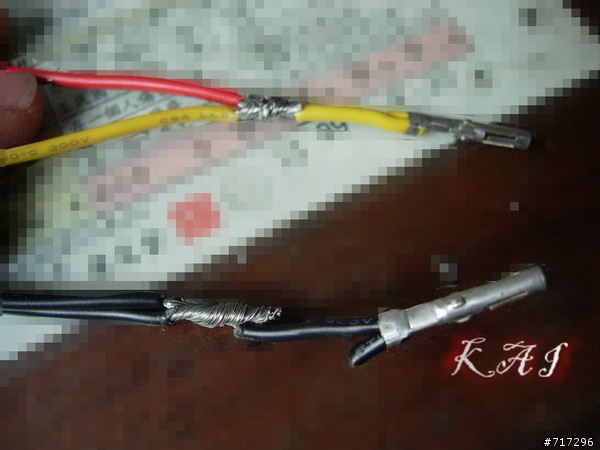

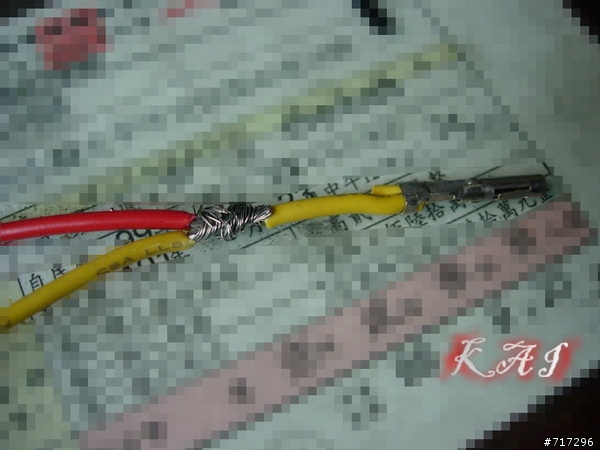

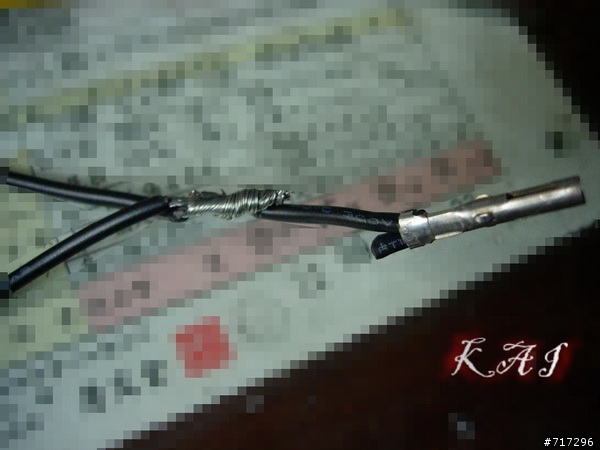

另外一端紅色的 直接插入4P 還有 原本剪下的那條線 負極 黑色 也一起插入4P
DIY GP 125 燈 眉  含教學!!

剛剛剪下來那條 就可以來接這條 原本是接K小燈的電源
DIY GP 125 燈 眉  含教學!!

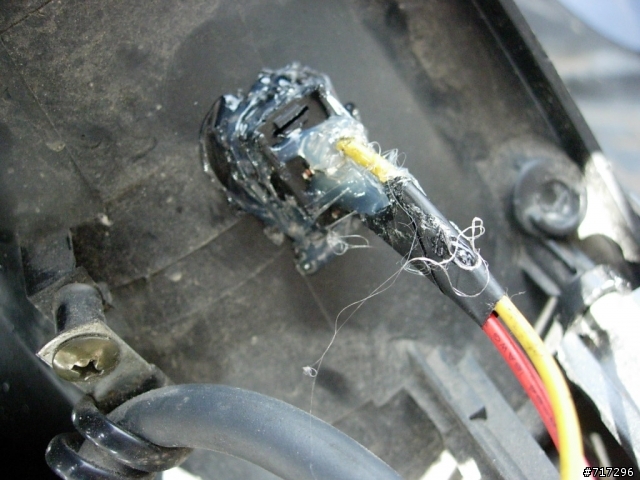

之後就成功.... 然後 我的機車 就因為沒有包好焊接點 所以觸到 後面保險絲燒掉= = 靠
DIY GP 125 燈 眉  含教學!!

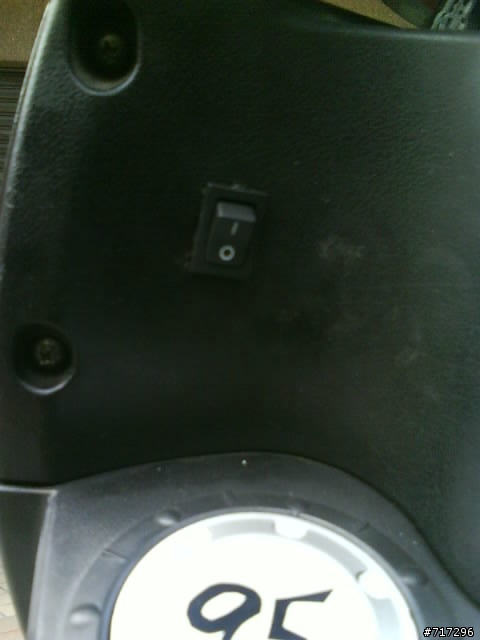

熱熔膠黏住!!! 開關 挖很久....我是用焊槍+筆刀刀片 用2邊螺絲 夾住刀片
然後加熱 比較好挖洞!!
DIY GP 125 燈 眉  含教學!!

DIY GP 125 燈 眉  含教學!!

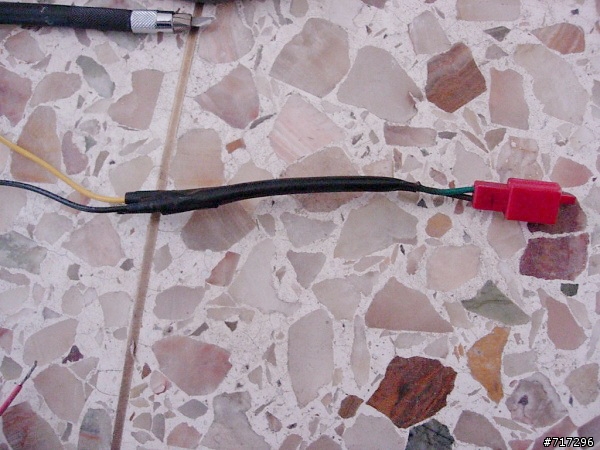

原本接K小燈的電源 從頭到尾 都不會開刀 開到他 他只是用來接電的

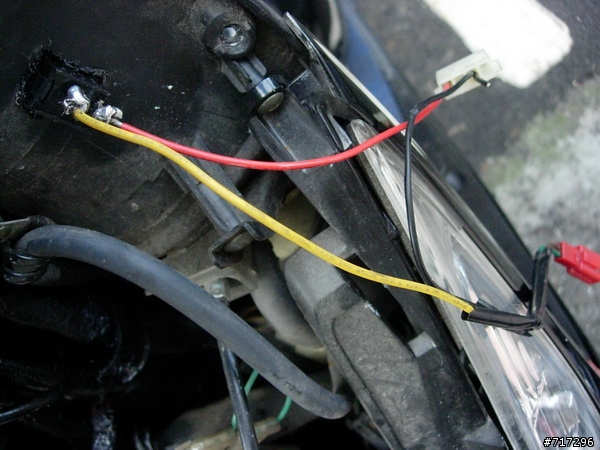

然後剪掉K小燈的那條線 他的正極 接到 開關的I 之後一插上電 切換到 I 才會過電

然後剪掉K小燈的那條線 負極 接上 塑膠頭4P

開關O 之後再牽一條線 也接上 塑膠頭上的4P

之後 2邊都插上電 就可以測試會不會亮了...

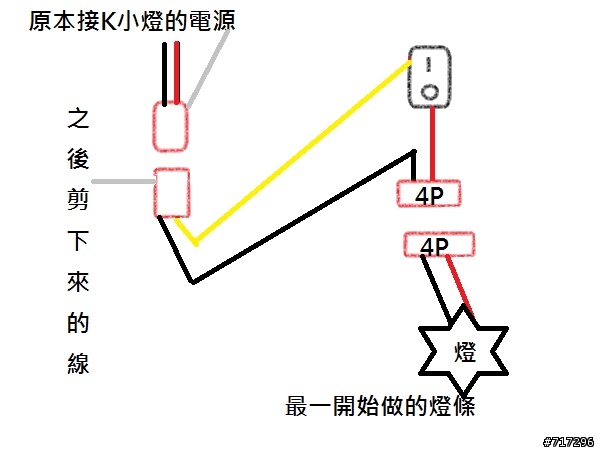

附一張 小畫家畫的電路圖
DIY GP 125 燈 眉  含教學!!

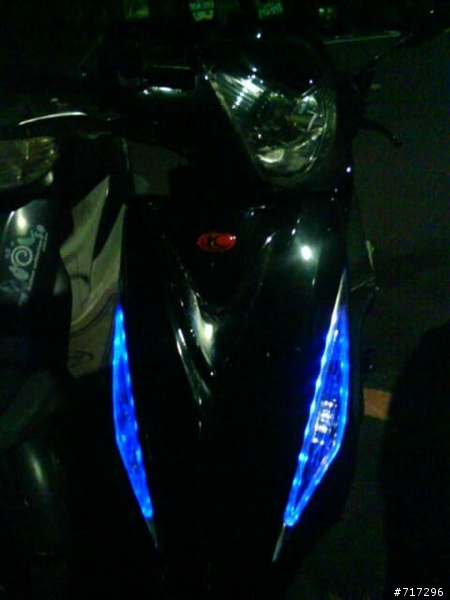

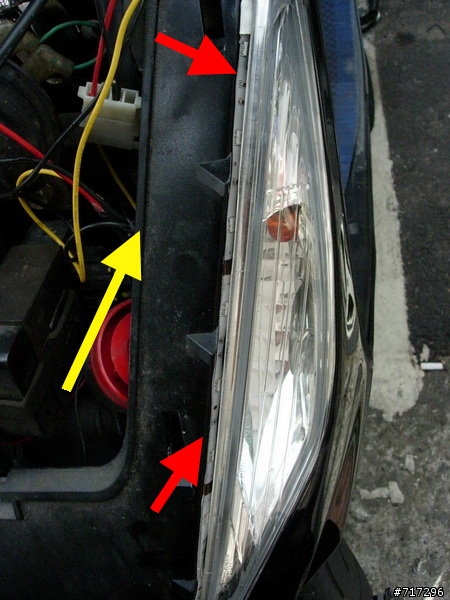

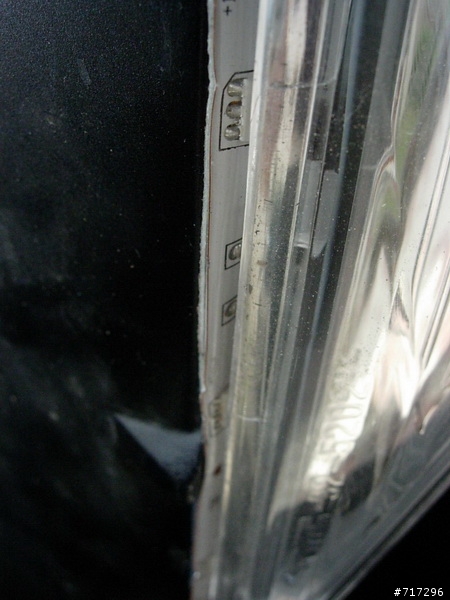

然後開始塞燈條囉!!! 黃色箭頭地方 請把手伸進去裡面 網外頂 這樣比較好塞
DIY GP 125 燈 眉  含教學!!

DIY GP 125 燈 眉  含教學!!

DIY GP 125 燈 眉  含教學!!


下面圖片 是用手機拍的!!! 有點模糊 拍謝!!!
DIY GP 125 燈 眉  含教學!!

DIY GP 125 燈 眉  含教學!!

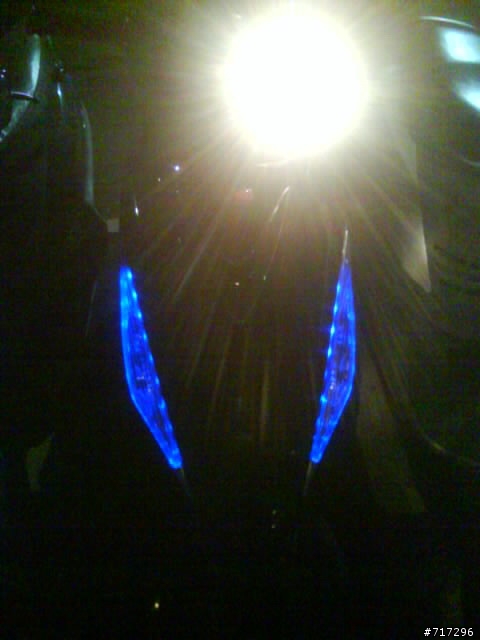

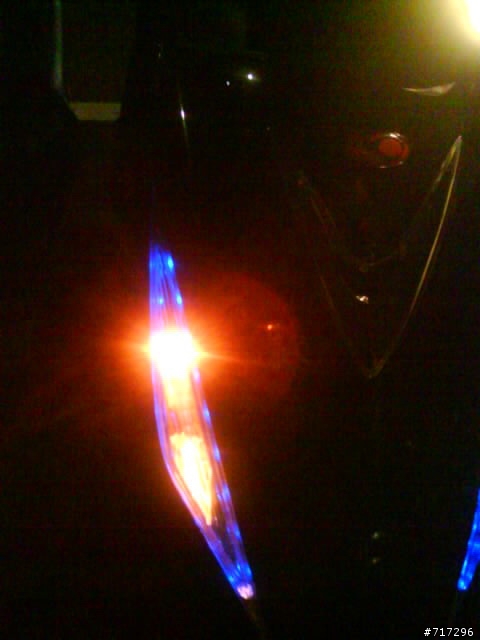

打方向燈 也很好辨識
DIY GP 125 燈 眉  含教學!!

DIY GP 125 燈 眉  含教學!!

DIY GP 125 燈 眉  含教學!!

DIY GP 125 燈 眉  含教學!!

2010-11-05 23:09 發佈

毀滅之神 wrote:
最近 逛論壇 看小...(恕刪)

這樣貼LED燈條很好

有間接照明的感覺, 不致於太亮
舊山線上 台鐵唯一的 折返線 即將拆除! 趕快去悼念吧XD 我有2兆 隨便照+趴趴走http://blog.yam.com/ericsun0514
DIY文,加分啦~

很詳細的安裝過程




不過為什麼是保險單當背景還馬賽克~XDD
毀滅之神 wrote:
最近 逛論壇 看小...(恕刪)



你電氣膠布也拉緊再纏

那樣纏沒什麼效果   (不怕濕氣漏電嗎?雖然燈條吃掉只有一點點電流,還是包安心包完整點吧)

另外K燈不給它亮囉??
├愛像是什麼┼只能用人生百態去看待┤

葡萄不一樣 wrote:
你電氣膠布也拉緊再纏...(恕刪)



最後 我都有用 熱熔膠 黏住外觀.....沒有講清楚 不好意思...

K 小燈喔 = = 開大燈後 我就覺得 他有亮過嗎 @@???

好像有亮 也沒啥差...

Kasuge wrote:
DIY文,加分啦~很...(恕刪)



挖@@

被你看出來了....

上面有地址

所以只好馬賽克 不想重拍..

毀滅之神 wrote:
最後 我都有用 熱熔膠 黏住外觀.....沒有講清楚 不好意思...

K 小燈喔 = = 開大燈後 我就覺得 他有亮過嗎 @@???

好像有亮 也沒啥差......(恕刪)


熱熔膠--->遇熱會融化耶!
要不要考慮改用 矽利康?


還有 接線的地方改用熱縮套管 電路會比較安全(不會 阿斯)

舊山線上 台鐵唯一的 折返線 即將拆除! 趕快去悼念吧XD 我有2兆 隨便照+趴趴走http://blog.yam.com/ericsun0514

ericsun0514 wrote:
熱熔膠--->...(恕刪)


我是 先用電火布 包住外面 然後外層在用熱熔膠!!

這樣應該OK吧= = 因為手上沒有熱縮套

毀滅之神 wrote:
我是 先用電火布 包住外面 然後外層在用熱熔膠!!

這樣應該OK吧= = 因為手上沒有熱縮套...(恕刪)


以前用電火布的經驗是: 會脫膠 然後就 阿斯 了!

你的兩條線 可以剪成不同長度 就算電火布掉了 也不至於短路.(但不保證會不會搭鐵--搭到車身)
舊山線上 台鐵唯一的 折返線 即將拆除! 趕快去悼念吧XD 我有2兆 隨便照+趴趴走http://blog.yam.com/ericsun0514

毀滅之神 wrote:
最近 逛論壇 看小...(恕刪)


想請教大大
我有個想法
是將大燈和diy的led燈條的電線接在一起,大燈開led就一起亮!
請問這樣做可以嗎?
還是會有電壓不足導致大燈變不亮呢?
