昨天去MARKET CITY一時心中小惡魔作祟
買了一隻9LED的藍光手電筒
拿來改定位燈

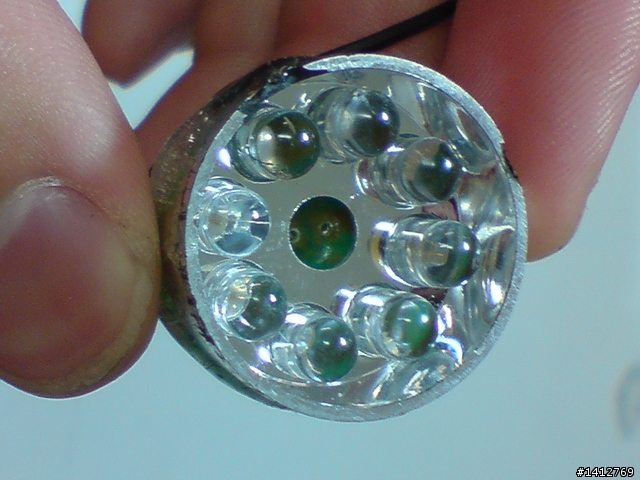

首先把手電筒宰了
9LED並連
改成2並4串
原本是4.5V
改成2並4串後
就是18V了
為什麼要弄到18V這麼高
而不是3並3串的13.5V勒
因為
機車的電壓
很不穩
高的時候可以高到15V以上
13.5V的LED一定燒掉
----------------------------------------------------------------------------------------------------
廢話不多說
塞到機車上了
跟原本的定位燈的線路並聯
接點一定要用焊的
我的HID昨天就給我熄掉
因為線鬆開

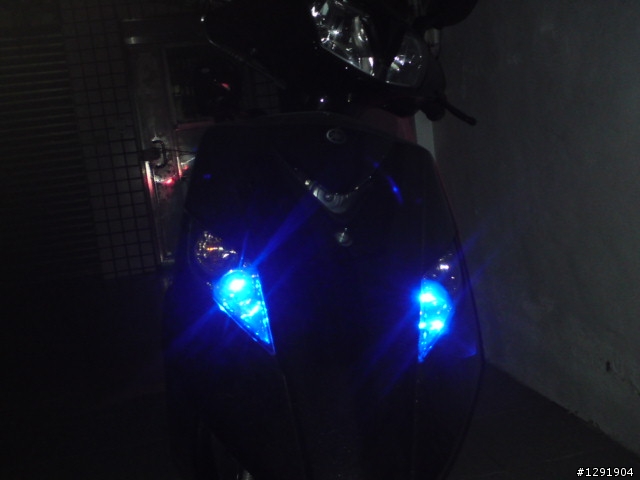

開燈↓
藍色的LED塞在中間的縫裡
右邊的是原廠的鹵素定位燈↓
黃色的比較沒質感
白色的是
18LED的T10燈泡(兩顆就有36顆LED
)有恆流迴路+自動斷電保護

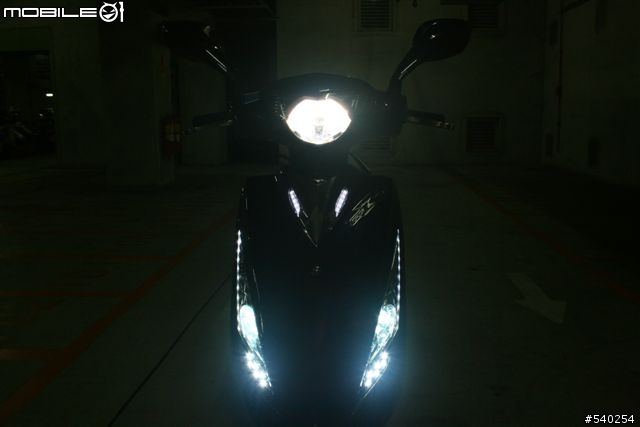

定位燈開啟前↓

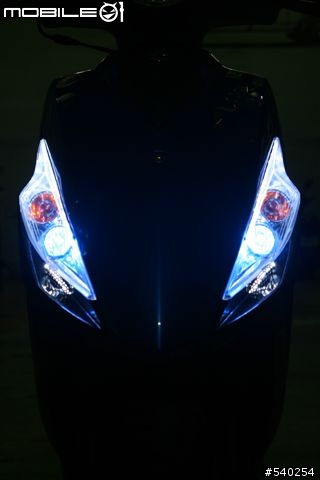

定位燈開啟後↓
MC-E LED散光↓
MC-E LED聚光↓
雙35W HID大燈開啟↓
(因為全部照片都是用相同條件拍攝
焦距18mm 快門1/20秒 光圈 3.5 ISO800
所以HID那張跟MC-E聚光那張有點過曝
)其實藍色的LED燈
在開大燈後
基本上就看不見了↓
所以是裝爽的
------------------------------------------------------------------------------------------------
剛剛把我的T10 18顆 3020SMD的燈泡拔下來
另一面↓
頂部↓
我記得
賣家是說
有恆壓迴路
跟16V以上自動斷電
8V以下自動斷電的裝置
不過看起來
的確比一般的LED
只串上電阻的
精製許多
又有18顆 3020晶體
----------------------------------------------------------------------------------------------
我的定位燈分享完了
各位也PO一下
你們的定位燈吧
↓
