[心得] 新勁戰改小燈

大燈被刮哭哭
先不提了說爛了~~~

經過傷痛後我去買了顆2手的4期新勁戰噴射版大燈(不是燻黑的)

相簿網址
http://kuso.cc/4!He

材料圖

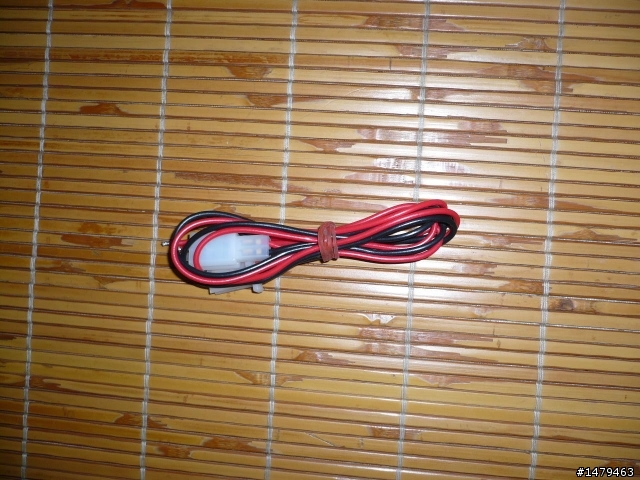

2PIN接線

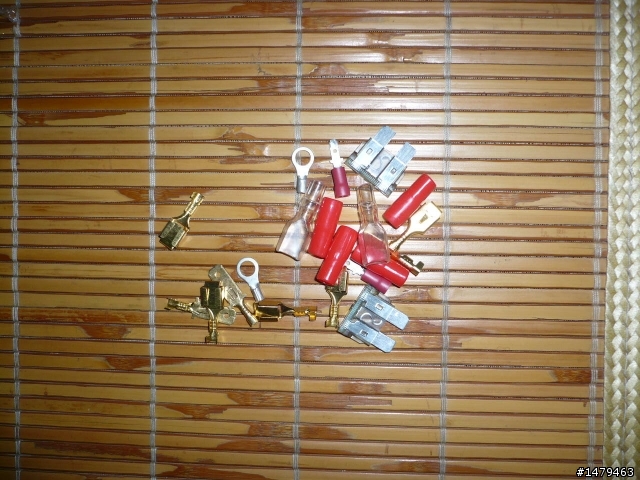

小零件要打線用

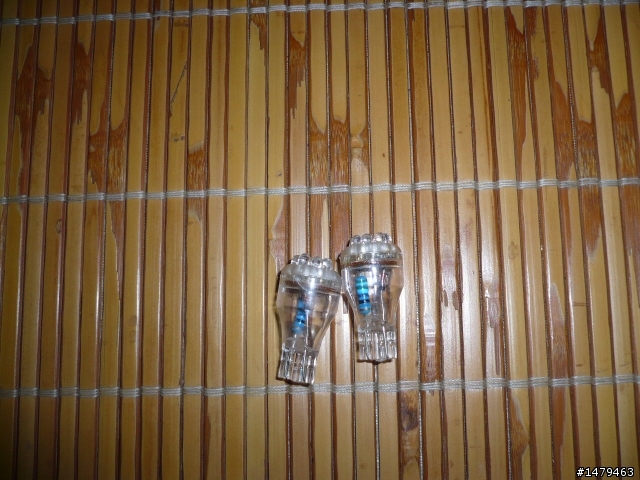

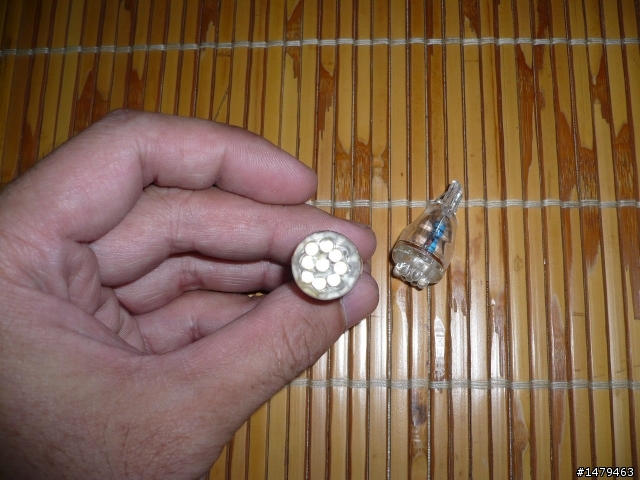

燈炮

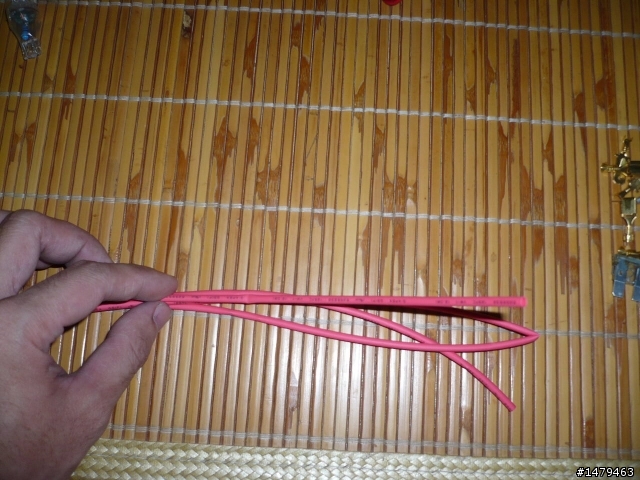

熱縮套

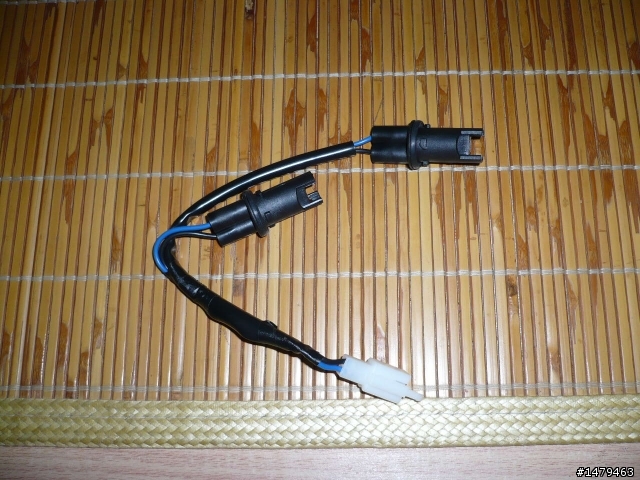

線組



2手大燈
忘記拍

這次我是從喇叭拉線
買2個喇叭插PIN母頭，做好後在把兩條導線打在公頭上

喇叭 保險絲a
母 母
╲ ╱
╲／
公
電源+12V


2PIN接線+12V(保險絲端b)
母─────────2PIN插座──小燈線組

2PIN接線GND 打O型端子 找車台鎖

┌────┐
│保險絲│
└┬──┬┘
a b

圖

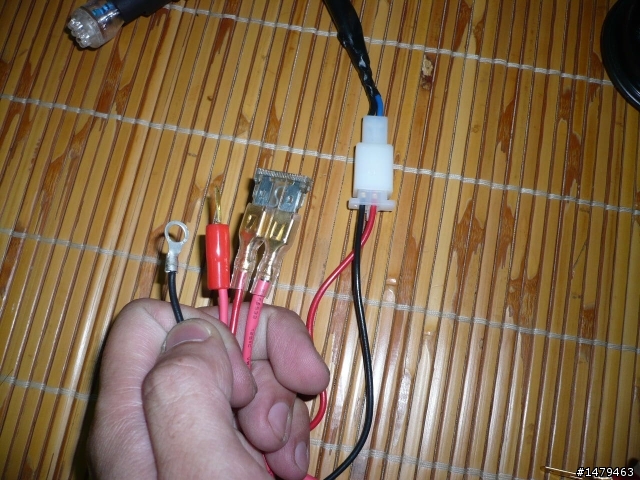

完成圖




我又多打了一條可以拉上來跟大燈控制開關相接的線當被用

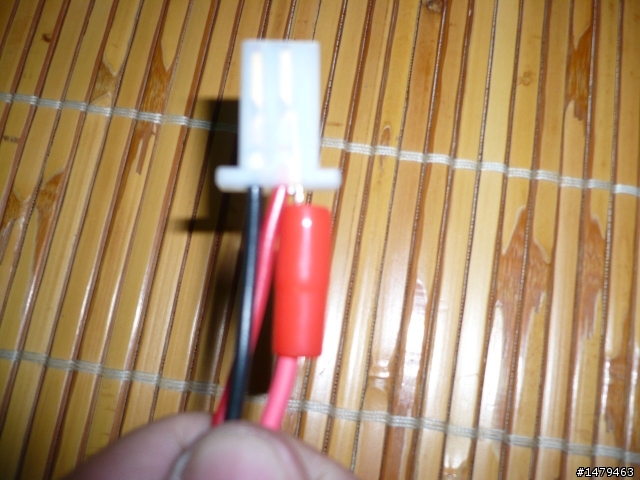

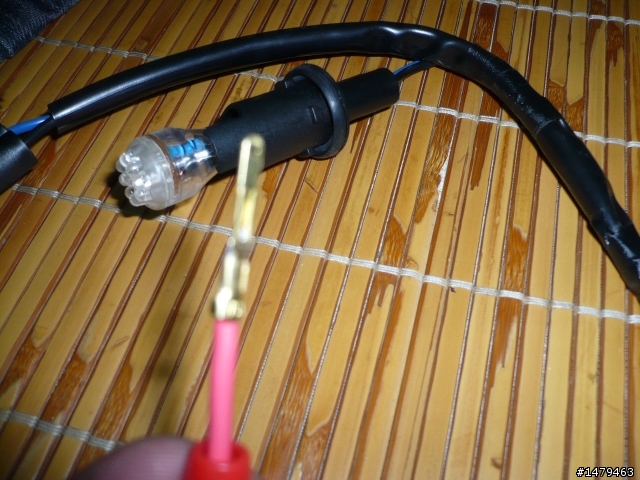

把2PIN公頭端退PIN(可以塞入插座並聯)
如圖




塞好後上電工膠帶做補強固定

另一端打上母頭

大燈控制開關 保險絲b
公PIN────母

大燈同步線的完工圖

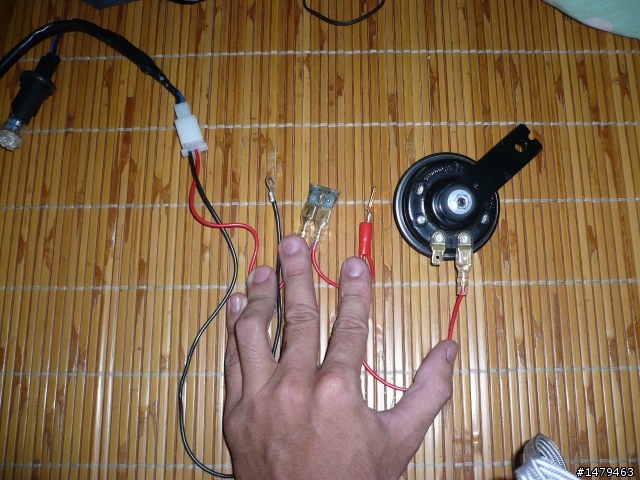

接線方法

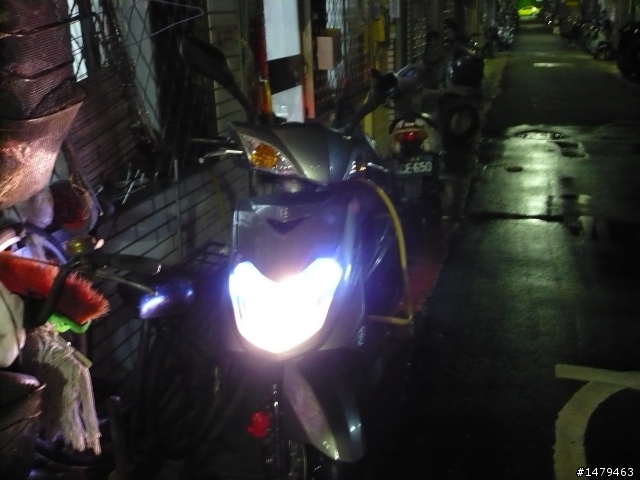

成果

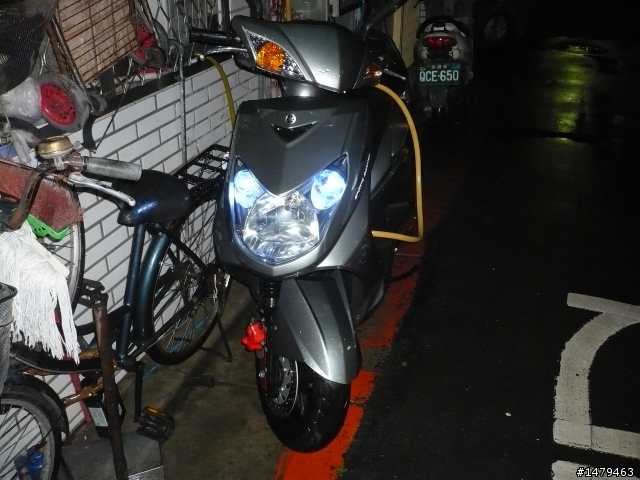

電門打開小燈亮
開閃光燈照

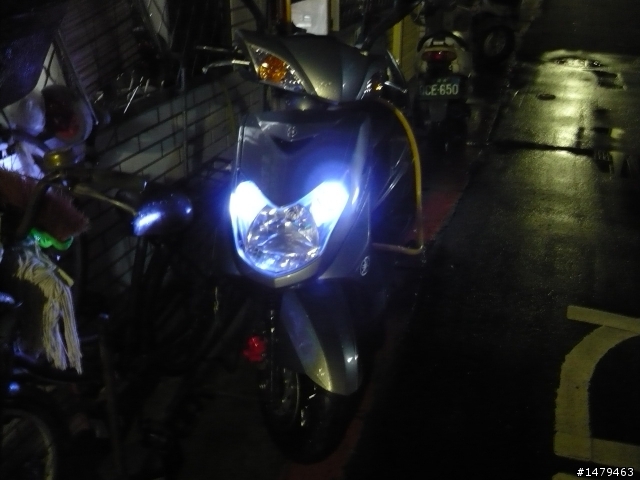

未開閃光燈照

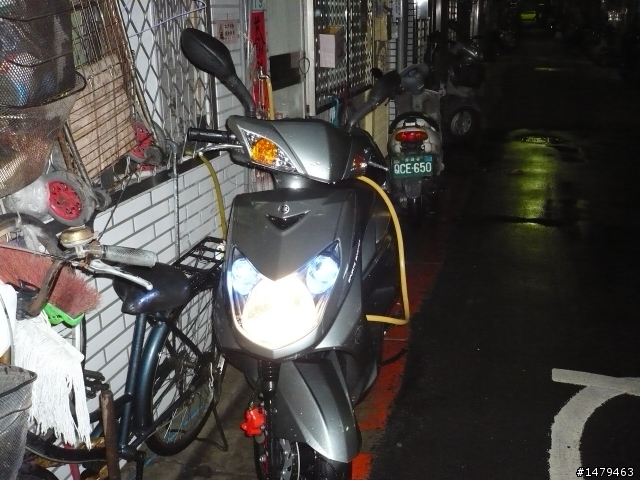

大燈打開
開閃光燈照


未開閃光燈照

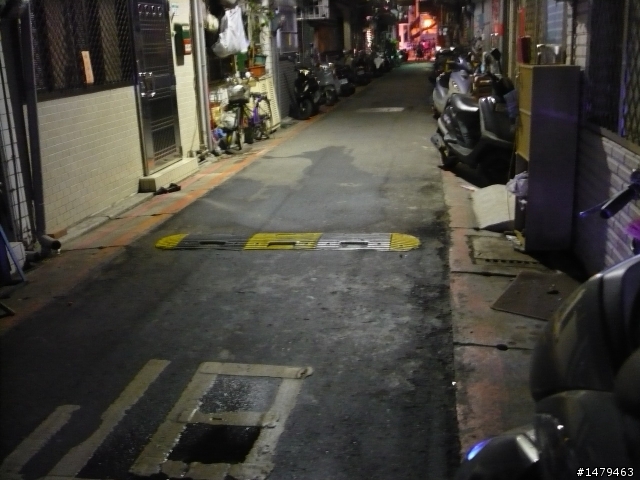

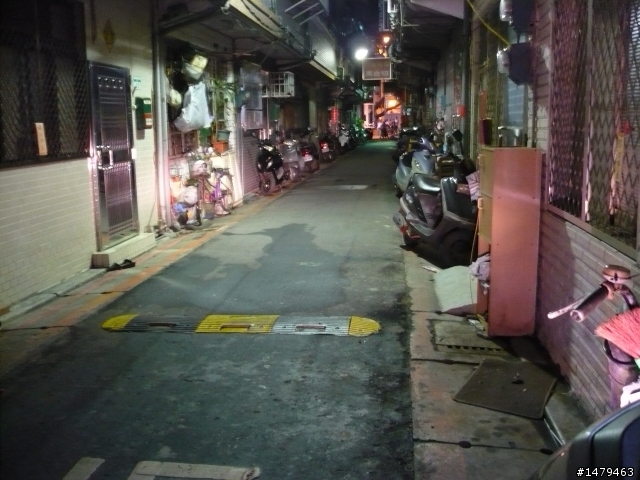

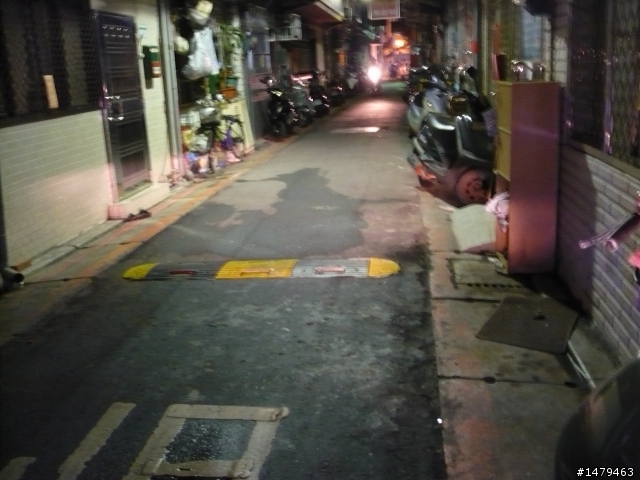

照出去

小燈


小燈+大燈近燈

小燈+大燈遠燈




材料
小燈線組 120*1=120
LED 9晶 白光 T10燈炮 70*2=140
2PIN接線(公母頭+配線) 10*1= 10
母頭所需5個 1*5= 5 +1 多買1個
公頭所需1個 1*1= 1 +1 多買1個
防水套(母頭)所需5個 1*5= 5 +1 多買1個
防水套(公頭)所需2個 1*2= 5 +1 多買1個
熱縮套紅色 12*1= 12

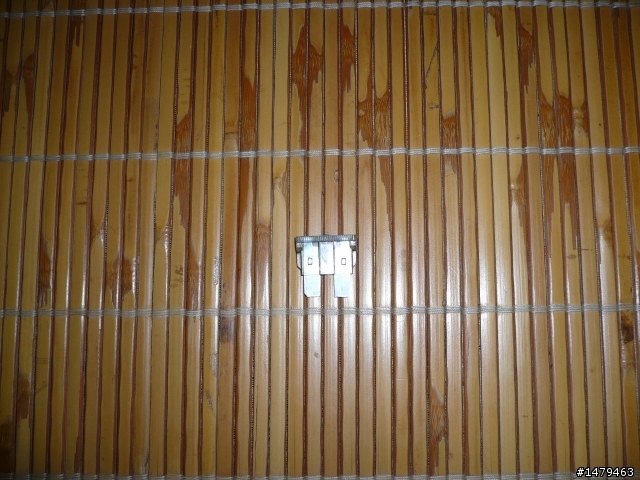

保險絲2A(1個預備) 3*2= 6
─────────────────────────────────
一共花費304+4
2手大燈模組750元

共計花費1058元

線材設計施工耗時30分鐘
大燈安裝耗時30多分鐘
前後約1個半小時

完工後當裝回去才發現
喇叭按下去
燈會閃一下
因為喇叭的阻抗太低...
