跩哥的時速表原本使用一個很小很小的1.2W清光燈泡做為光源
光源不夠均勻且亮度不是很夠
若原本是用T10的車種也可換多晶片燈泡改善
這次採用SMD 5050晶片的燈條取代原本的小燈(直接在表頭內部繞一圈)
效果非常平均且亮度也很夠一共12個發光點在表頭內部
拆裝過程手很髒沒拍照片用文字表達
拆表的部份是針對跩哥的後面改燈的部份則與FZ II的表頭是差不多的
因跩哥與FZ II的表頭非常相似故改裝方式相同

拆表:
1.內六角表頭下面兩個螺絲拆下
2.跩開表頭的時速表線拔出小燈泡
3.十字拆開表頭後蓋
4.得到赤裸裸跩哥表頭一枚

改裝:
由於跩哥跟FZ的表頭都是不可分解的
必需做一點點破壞性的動作才有辦法將SMD燈條置入
請用美工刀+臘燭加熱後就成了切塑膠如奶油的火燄刀
在表頭上(原小燈旁邊的位置)切一個5塊大小的洞
用尖嘴把內部的擋光片拔掉把SMD燈條沿著小洞放進去
順著邊邊繞表頭一圈(不用撕背膠)因表頭是圓的
所以繞一圈剛剛好可直接固定住用膠帶把小洞封好
並將+ -極拉出，與原本的小燈電線接在一起，搞定!!

[分享]檔車儀表燈改裝跩哥換裝SMD 5050燈條

紅色的燈條

綠色的燈條

路燈下的效果

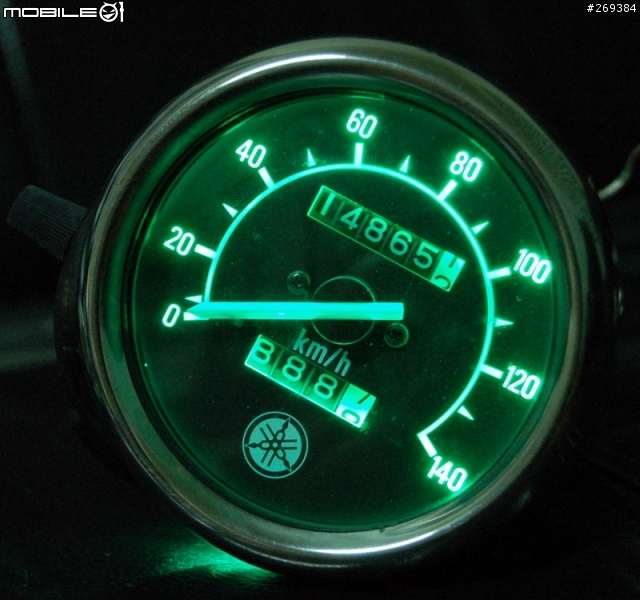

時速表:SMD燈條
油表:直接把洞挖大上T10多晶片SMD
