===========前言=============
之前環島的時候,在半夜自己騎在沒有路燈的山林裡才發現車燈的重要,
所以就把大燈的燈泡(小盤)換成粉亮的四燈絲燈泡。
剛換好的時候真的很贊!跟原廠的比起來真的差很多!
但是,在第二次環島的時候騎到一半(記得是在中橫附近吧)時,
大燈居然不會亮了??當下只剩下近燈可以使用,真是嚇死我也!
回到新竹後檢查,原來是因為燈泡溫度過高導致焊接的部份(燈泡主體)融化了~~
跟老闆換了燈泡以後,總覺得沒有剛換好時那種明亮的感覺,
但還是比原廠的燈光亮了不少,就將就著用了~~
一直到前一陣子,大燈忽然要亮不亮的,經檢查後發現整個燈座又溶掉了,
之前除了燈管溶掉,也曾發生過一次燈座的接點溶掉的慘劇。
再加上這陣子常加班,每次回家時都要走很長一段沒路燈的山路,
原廠的小盤燈座實在是不夠力,所以興起了改 HID 的念頭~~
===========安裝 HID=============
車子遷到車行後,花了一點錢改了以下的東西:
「快速回充整流器」+「繼電器」++線組
「35w HID安定器」
「4300k 小盤專用近燈 HID 遠燈鹵素燈」
整個安裝到好共花了 $2700,中間還發生了許多小插曲,
像是叫料後等了快一星期才到貨、安裝後安定器燒掉、燈管顏色不對等問題,
前前後後搞了快兩個星期才弄好......@@
好不容易弄好了,才發現另一件事......
原廠的大燈直上 HID 真的很亮!但真的很刺眼!!
近燈(HID)照地板就算了,遠燈(鹵素燈)打鳥??
這根本不是我當初要的啊!!
而且溢光超級嚴重,站在我前面的人只能用「可憐」兩個字來形容啊!!
研究了老半天,還是決定有公德心一點,上魚眼吧!
===========魚眼簡介=============
魚眼,是一種將光現集中在前方的燈具。
由於 HID 發光效率是一般鹵素燈的10倍以上,
肉眼是無法直視的!
若原廠的燈具沒有針對 HID 設計的話,直上是會相當刺眼的!
魚眼內還有個檔片,可以將上半部會照到對車道的光線給遮掉,
這樣子除了可以減少溢光外,也不會讓對車道的人感到刺眼!
魚眼燈大致上可以分為兩種,
第一種是單近燈魚眼,這種魚眼只能當做近燈使用,裡面的檔片是固定的,價格比較便宜。
第二種是遠近魚眼燈,這種魚眼是透過電磁閥控制檔片的升降來達到遠近燈的切換,價格比較昂貴。
魚眼安裝到機車上,需要把原廠的燈殼挖洞並固定,
一般外面的車行收費約為 $2000 左右,嗯....滿貴的......
於是興起了 DIY 的念頭~~
===========準備工具=============
前面說了這麼多,後面就看圖說故事吧!
照片就別太要求啦!用 iPhone 拍的,將就著看吧!
首先,要準備的東西如下:
1. 大燈燈具一組:這是用來搞破壞用的,以免壞了沒東西用~~
2. 魚眼一棵:當初買的時候我並不知道要用哪一種,只知道是中型魚眼,收到後才知道是福安的.....@@
由於魚眼的燈是用 H1 的,所以順道買了一個 H1 的 HID 燈管(4300k的)
3. 挖洞的工具:小弟工廠內正好有氣動的研磨棒,就用上他囉!
4. 熱風槍:工廠借用的,用來分解燈具用的
===========開始施工=============
1. 分解大燈的方法不難,先把大燈所有的螺絲都拆下,拆下後把燈具放到紙箱中,
把紙箱蓋起來後留個小洞,用熱風槍或是吹風機插到小洞內吹個十幾分鐘後,用一字起子把燈殼撬開.....
記得要帶手套啊!要不然被燙到了會唉唉叫的!!圖片的話請自行上網搜尋吧!我就不另外貼了!
2. 拆完後的燈具:
3. 把燈盤(隨便叫...)上的鐵環拆掉:
4. 開始挖燈盤啦!這個要慢慢挖,要不然會一個大洞很難看的!p.s 會挖出很多粉塵喔!
5. 組合魚眼跟燈盤:
6. 外面的燈罩:
7. 開始挖洞:這個燈罩磨起來跟燈盤不同,燈盤的是粉塵,燈罩磨起來會變軟綿綿的,而且還會亂噴哩!被噴到會很燙喔!
下次要挖的人千萬別像我這麼呆啊!挖的醜的要命,又難挖的要死~~
我後來有做了一片固定片,直接挖固定片的洞就好.....@@
8. 後來加裝的轉接版:我一直在思考要怎麼樣把魚眼固定在燈罩上,本來想用塑鋼土來補的,但補起來以後就沒辦法調整角度了~~
後來乾脆把燈罩挖大一點,直接裝一片轉接版固定就搞定囉!
p.s 其實是洞沒挖準,水平調不出來啦~~哈哈~~
9. 轉接版噴黑:很簡單,單純做防鏽~~
10. 合體圖:哈!到目前為止完全沒有用到任何膠或土喔~下次可能還會在改一下轉接版,讓他可以固定三個點!
11. 應觀眾要求,先補燈形....a.....這個是第一次裝上去還沒修改的燈形,很明顯的水平跑掉了~~
也因此才開始製作轉接版,利用原先燈座上的孔位來做水平,這樣比較快,而且可以調整~~
另外,這時候電磁閥也還沒接上去,所以只有近燈,目前已經搞定了,改過的燈形(遠、近燈)明天再補上來~~
12. 開始把燈罩燻黑,以減少不必要的溢光~~
前燈罩:
後燈罩+燈盤:
透明蓋:
組合圖:
13. 接著要介紹電路的部份!
因為 HID 是給店家安裝的,詳細的接憲法我並不是很清楚,
在這裡我針對魚眼電磁閥做介紹。
===============機車電系簡介===================
因為接觸到電磁閥的魚眼,我才開始研究機車上的電系是如何運作的。
一般來說,機車可分為兩種電系,分別為交流車、直流車。
主要的差別如下:
交流車:整台車除了電瓶供電的部份以外都是使用交流電,也就是說所有的電是直接從機車的發電機送到車子的各個部份,如大燈、小燈、後車燈、方向燈或是其他用電的部份。比較明顯的區別是機車大燈會隨著轉速增加而變亮,這種車一般都是使用交流電的車。
直流車:所謂的直流車跟轎車比較像,車上用的所有電系都是經過整流轉成直流電後才送到如電瓶、大燈...等各個需要用電的部份。由於成本比較高,一般的車上並沒有使用。
而目前新的噴射車種由於電腦需要比較穩定的電源,所以都是使用直流電來驅動。
===============電磁閥控制器===================
魚眼用的電磁閥會送一個控制器(如圖)
但是有個問題,電磁發都是透過直流動作的,所以直接把遠燈的電送到電磁閥是不會動作的,
要不然就會出現要吸不希的情形。
其實問題很好解決!
因為魚眼內的電磁閥所需要的功率很小,我們可以直接利用大燈開關送出來的電(遠燈)經過整流直推電磁閥即可,
這麼一來連電磁閥控制器都省了下來(省空間啊)!
下圖這個橋式整流是找現成的來裝,所以很大顆對吧!
如果要買的話不用買這麼大顆的!大概 1A、耐壓 100V 以上就可以了!
也有長的像IC的,這種應該也可以用,不過要用小塊的電路板比較麻煩。
橋式整流一般的價格應該10元有找,
這種東西在電子材料行都可以買的到!
實際的接線圖如下(線很亂,懶的整理):
固定起來!
14. 騎了兩天,拆開車殼檢查才發現魚眼掉了,雖然沒有整顆掉出來,但固定轉接板的螺牙已經崩牙了~~
於是我開始製作三點固定式的轉接板!下圖是為了對腳位用的樣板~~
15. 開始製作金屬的轉接板:
16. 開始切割:
17. 成品出現了!
18. 打孔 + 裝上魚眼:
19. 將魚眼裝上燈具:
20. 將轉接板噴黑作防銹:
21. 因為下方的螺牙被我搞壞了,只好拜請無敵的塑鋼土囉!
說實話,我不喜歡再後面補一堆有的沒有的,若沒有崩牙的話,我可能會選擇直上轉接板,
這樣以後拆裝都方便~~~
22. 將整個燈座跟透明蓋結合(我還沒上防水膠......)

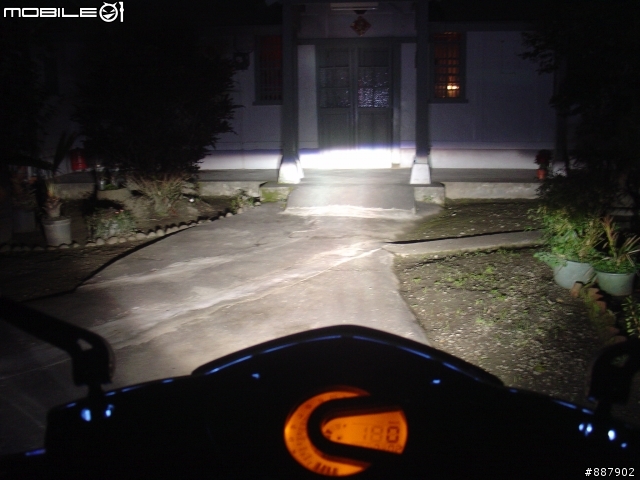

23. 最後,送上光形吧!裝的有一點點歪,但在不影響對車道的狀況下我也懶的調整了,就這樣囉!

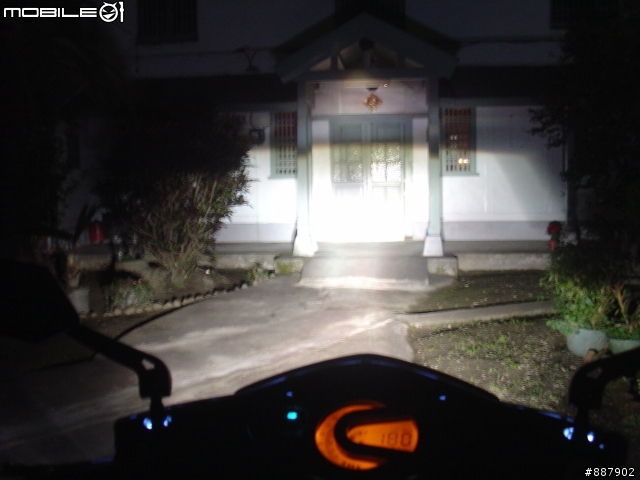

進燈:

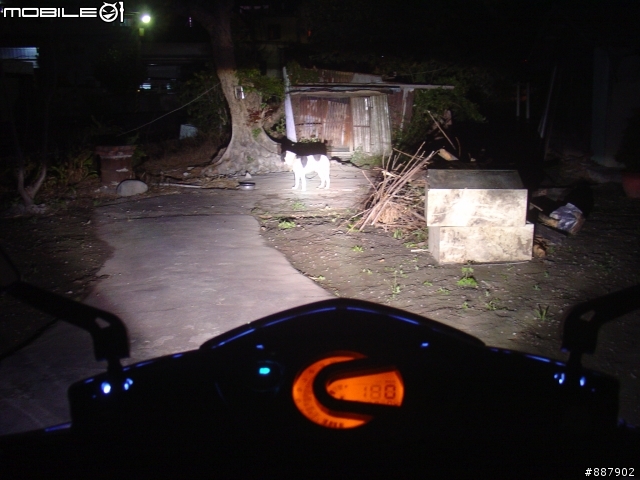

遠燈:
謝謝觀賞!
addams01 wrote:
哈~你也來這裡啦!
安裝魚眼除了高低之外,水平也粉重要的哩!
小弟手殘洞挖的不準,剛挖好時除了水平,連高低都跑掉了...冒汗
為了後續維修以及調整方便,所以才不敢用塑鋼土補起來的~~
目前已經算是半完工了,電磁閥跟水平都搞定了!
只剩下一些微調以及密封,明天會補上圖的!
請拭目以待吧!
p.s MIO 的大燈高低調整的幅度很小,沒啥作用的....@@
如果空間夠的話可以這樣玩@@
下面定位燈改福安小魚眼把遮光片拿掉變成全遠燈無死角約可以照100M 自己有一顆

上面改中仿E46遠近的+多層次飾圈+CCFL光圈兩層可以當定位燈,剛好CCFL光圈啟動器是一對二

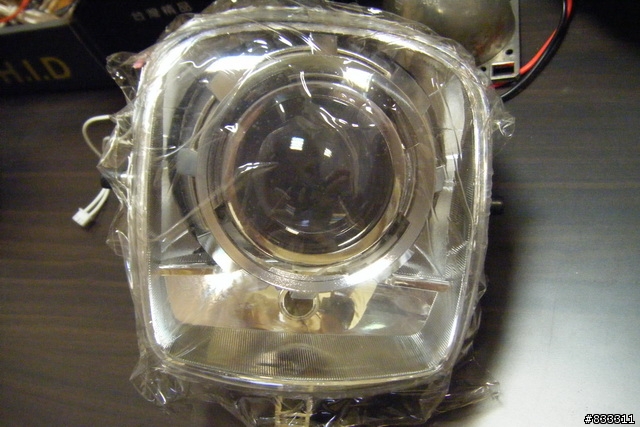

CUXI 仿E46+多層次飾圈

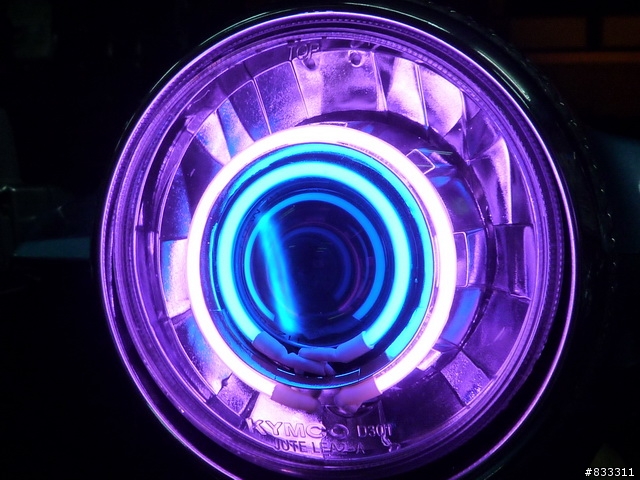

福安小魚眼妝在MANY上+多層次飾圈+2個CCFL光圈當定位燈

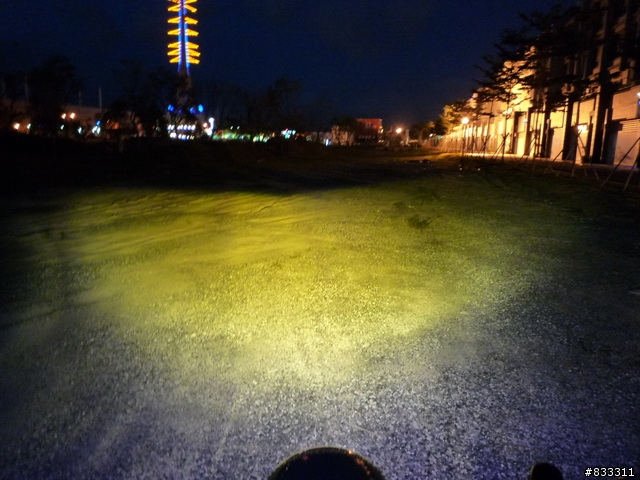

福安小魚眼 3000K 35W照射光型
