一直要我幫他改善原廠五期新勁戰LED黯淡無光的亮度與超小的發光可視角度
不過要換我那塊板子 他還要改成四期的尾燈總成 似乎很不划算
於是就想到更換裡面的LED即可
因此就製作了這篇教學圖文
改裝的內容:
紅光LED使用UHB(特超高亮度)等級
晶蕊使用晶元光電 Phoenix AlGaInp LED 5mm
發光角度30度 亮度9500mcd @20mA
共30顆
白光LED是使用PLCC6 SMD LED
晶蕊一樣是晶元光電的
每顆3晶共3顆
註:晶元光電 紅光晶蕊產量全世界第一
使用工具:
烙鐵(有溫控佳) 焊錫 吸錫器 尖嘴夾 斜口鉗 螺絲起字(十字)
其他註解:
1.此次改裝可以不用拆後燈總成 是剛好朋友的車被撞要換全新殼 於是拆下來方便說明
2.電路板背面有噴上保護漆 此時烙鐵溫度要調高才好解焊LED
3.原廠大牌燈設計要開小燈/大燈 才會亮 單獨煞車時不會亮
4.此次改裝僅建議五期新勁戰車主這樣改 不建議四期車主這樣改 因為CP值超低@@|||
共35張圖文教學

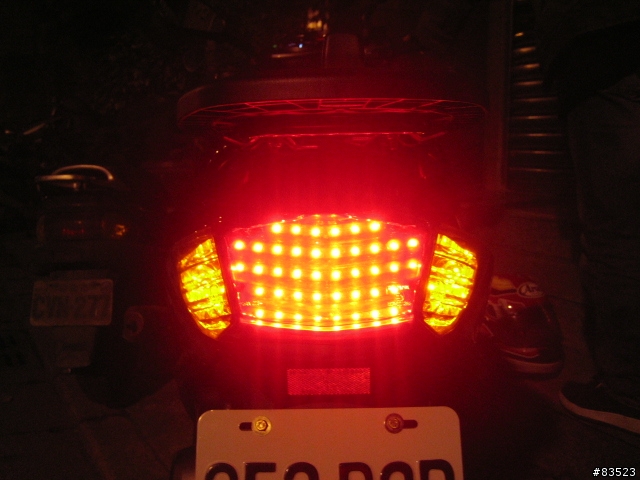

被我朋友看到我這組四期專用的LED尾燈 所以一直吵著要我幫他改@@|||
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-d5af2c69ff30a338f6166cfdba621eb3.jpg)
主角來啦 拆除燈殼共4顆螺絲 螺絲如紅圈所示
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-0c6aee22c71e7498500c239e44c1f0d2.jpg)
拆除反射面共4顆螺絲 螺絲如紅圈所示
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-50314091328fe16daf889fd593098fd9.jpg)
拆除接頭 接頭如紅圈所示
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-3785aee6cbfbc4c9c900c4d504f467f4.jpg)
拆除電路板共2顆螺絲 螺絲如紅圈所示
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-15685ea425b26d192937dea9b4917b83.jpg)
將電路板與反射面分離
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-49c27e16cac6a86bc0a03fd930a74f12.jpg)
解焊原廠LED
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-ec00ad6d914dc3a669a1b837ab4f31e4.jpg)
將原廠LED拔下來
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-0669234fa87bb7e7714102999eca0fe6.jpg)
原廠LED特寫
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-57b4682c9e6f7b049af4c478e57fd984.jpg)
將原廠LED拆下後的電路板
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-9bbed87d43447c564ceeef48512391ea.jpg)
插上新改的LED並折腳固定
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-0ad8de278d839393d60ffd4e6ece4626.jpg)

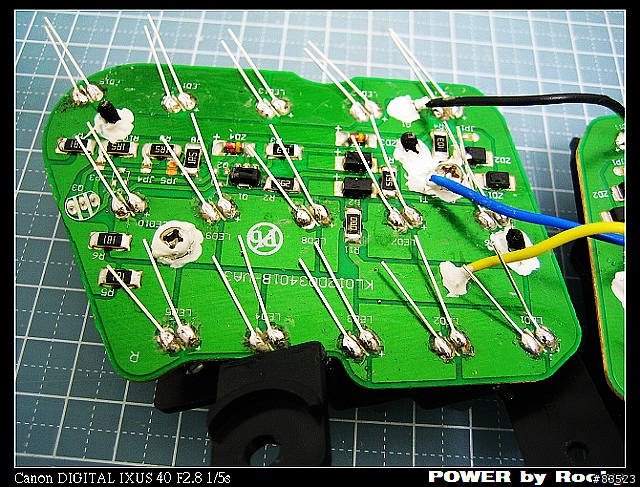

焊上新改的LED並剪腳
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-f30b24e5dd57bc2c1dffc20d298b5216.jpg)

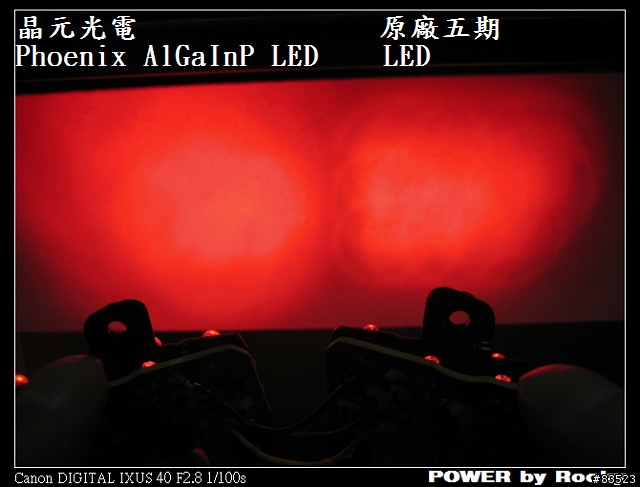

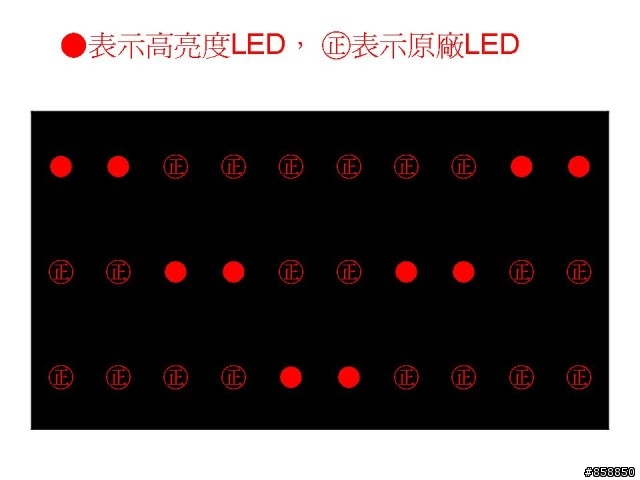

新改的LED與原廠LED的比較 亮度與廣度明顯有差異
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-c309a99287ec2b6fe20edab4afcb0a25.jpg)

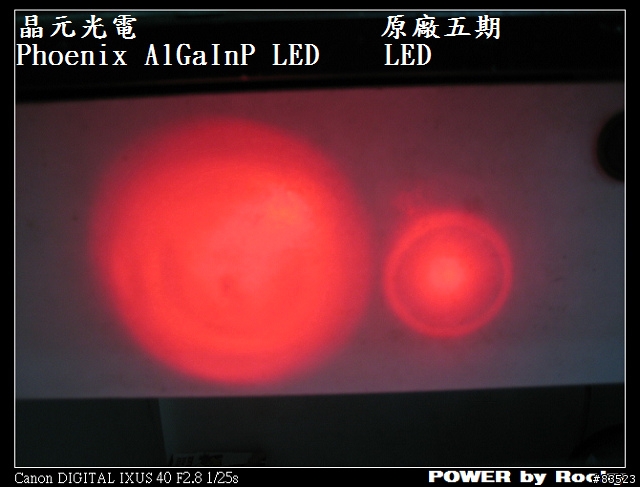

單顆更明顯 新改的LED與原廠LED的 亮度與廣度明顯有差異 @20mA
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-e6ab3bccd9be4018bbb58d916d226215.jpg)
剩下半邊依樣畫葫蘆
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-40d867ff13f9ce7e4107a863bf9aa958.jpg)
剩下半邊依樣畫葫蘆
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-446597e364e3bfab0965826eedb5319a.jpg)

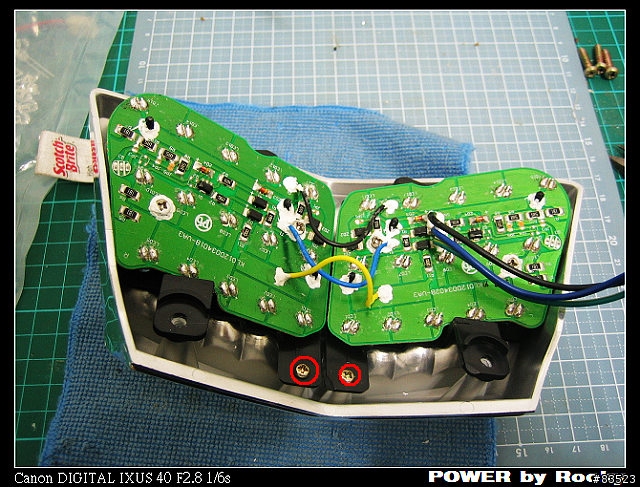

將電路板鎖回反射面上備用 兩顆螺絲 螺絲如紅圈所示
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-1af9ac4fec8ad4561b08fedd741f6f60.jpg)
拆牌照燈螺絲兩顆螺絲 螺絲如紅圈所示
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-f1cf8b1edebd395e381291534fe11454.jpg)
拆除後就看到T10燈泡了
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-f41bbaba764d3f95a519f0bf04001ae4.jpg)
這次要改的PLCC6 SMD LED大牌燈
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-d434432a120f2f639235ff898e691ef8.jpg)
折下一塊PLCC6 SMD LED 一塊三顆
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-73ef7f8a204c3fc7df1248b4d75c54be.jpg)
T10轉接線
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-b875c6f3673128f4a0d8709a66b0102f.jpg)
將T10轉接線和在大牌燈電路板上
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-6bd7632704907a35ebb72cc0943cc850.jpg)
用3M頂級雙面膠貼好固定並插入T10轉接線
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-f27f53e33482766438e1c3ac3ca710c4.jpg)
依樣畫葫蘆鎖回兩顆螺絲 螺絲如紅圈所示
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-1aab915b25a13dabfd0fd53d92b58640.jpg)
依樣畫葫蘆將接頭接回 接頭如紅圈所示
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-49ca4e7ca9fc286fc8430c769b0b5926.jpg)
組裝好反射面
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-6875737e3588d78d0d57397422be579c.jpg)
鎖回反射面 四顆螺絲 紅圈如圖所示
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-3fcad464ac0c291a648d3117658557d2.jpg)

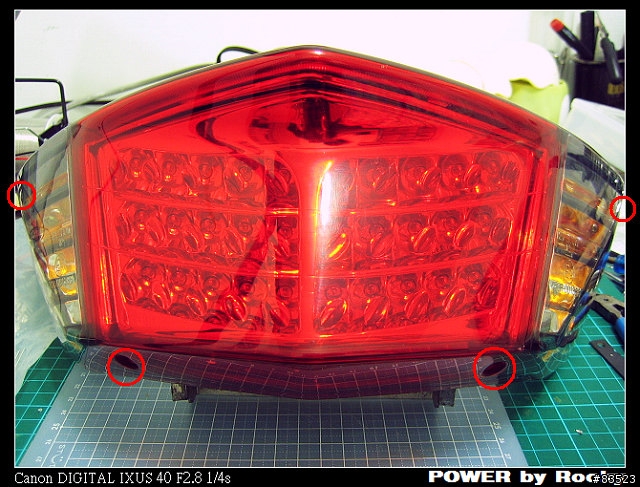

鎖回燈殼 四顆螺絲 紅圈如圖所示
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-0fbec1e14981f959f31cc01a0766a4fb.jpg)

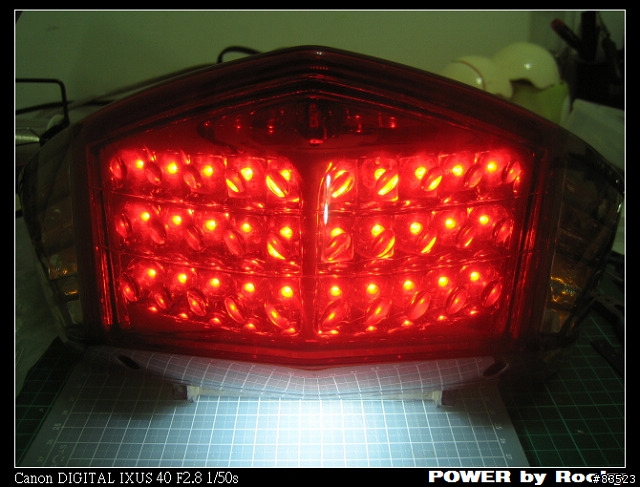

點燈測試 開大燈/小燈時
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-469eefa897ad5d8b9cd23c69ef08ed8f.jpg)

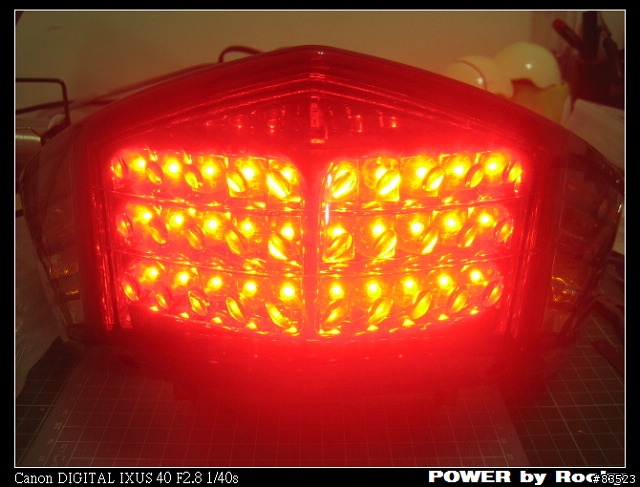

點燈測試 煞車燈時
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-2db7a69649f3f8f91c33a6d1ccd913f2.jpg)
尾燈總成組裝回五期新勁戰上
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-e3292b52ba011b8483ac8d8286f5308b.jpg)

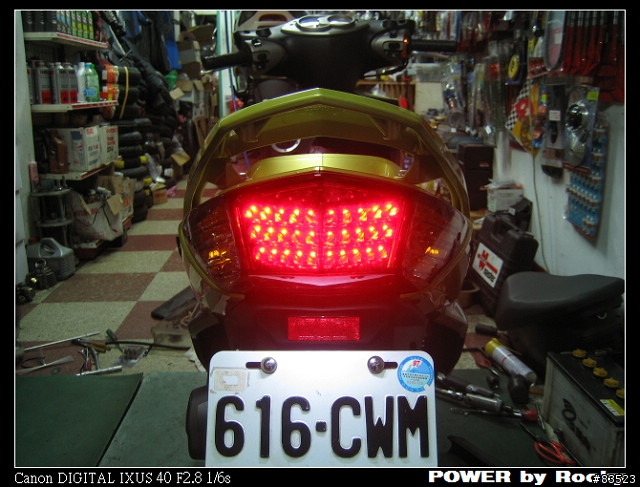

開大燈/小燈時 亮度[光圈快門一樣]
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-72a220896fae21cac83d0a7d1336fb60.jpg)
煞車燈時 亮度[光圈快門一樣]
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-bf662d561c9024669656fa7f1d2af6fc.jpg)
開大燈/小燈時 亮度[光圈快門一樣]
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-b8165df5da8c87ee3cc255935c817587.jpg)
煞車燈時 亮度[光圈快門一樣]
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-c457ddb2d02334f6b8dedcbd237c2414.jpg)
感謝您的觀賞
有什麼不懂或看不清楚的地方歡迎發問^^
附註圖片 與魔多堂出的GTR 食人魚 LED 尾燈 單顆LED比較
![[改裝教學]搶救原廠新勁戰五期黯淡無光的LED尾燈大作戰](http://attach.mobile01.com/attach/200904/mobile01-b99dc42f4dc41e19feccde2b71720b71.jpg)
我想很多人都會問 為什麼不用食人魚?
看完亮度比較圖片應該就知道為什麼了
用一半不到的電流值就就可以比食人魚亮了
況且設計成產品不會用到最大電流 頂多約40~50mA(就會比圖片更暗)
不然在幾乎密封的情況下 容易過熱燒毀
這顆5mm 最大50mA 建議20~30mA
所以別再有食人魚迷思啦
