RSZ改五期數位儀表板，電路圖分享 (第2頁)

rex65

rex65
個人積分：37分
文章編號：9986835

37分

樓主

2009-01-21 0:57

J攏係愛KUSO wrote:
這表示大大的轉換電路...

太感謝了!!

但是...我是學美工的，
電學我只會"一進一出"的基本概念，
高階電子學原理有點不太通，
可不可以再說明簡單一點，
或...
直接跟我說要買什麼IC零件，
或畫線路圖...

rex65

rex65
個人積分：37分
文章編號：9987367

37分

樓主

2009-01-21 1:43

redbox wrote:
直接接橋式整流器兩隻...

直接接上儀表板...
電子商場老闆說：橋接器出來的電壓會X1.4，
所以12V的交流電，
出來的會是16.8v直流電，
所以他建議我裝穩壓，
將電流穩定在12v。

(小弟聽到老闆的建議，在此討論，我非電子科)

d120000

d120000
個人積分：1666分
文章編號：9987637

1666分

13樓

2009-01-21 2:17

rex65 wrote:
所以他建議我裝穩壓，
將電流穩定在12v。

橋式整流器+電容+7812
這樣子做出來應該就可以了.

作法..恩..恩..
樓下的交給你啦.

星之蘿莉控

星之蘿莉控
個人積分：1分
文章編號：10227799

1分

14樓

2009-02-08 2:01

眼殘，下面白打了...

原來大燈是儀表板的...
-----------------------------------
大燈消耗功率如果是35W的話
依照P=VI的關係來看
35=12*I I=2.916A
而7812最大的輸出電流是1A
還少掉了1.9A...

晶片在全負載工作下會非常燙，千萬要小心別去摸到...

解決辦法就是...
1.在加2個7812上去
2.改用LM317，轉換效率較高但是電路較複雜
LM317一顆輸出電流1.5A

===================================================

我有個問題...

有誰知道CDI接轉速表的那條線，輸出的電呀是多少

?

Jack0211

Jack0211
個人積分：1分
文章編號：10771643

1分

15樓

2009-03-10 14:04

我想問一下,如果它的故障燈要改為止煞車燈要怎麼接呢,我接綠黃不太對吔,一過電時亮約4秒就不亮了,沒接連一過電都不會亮.

Jack0211

Jack0211
個人積分：1分
文章編號：10802888

1分

16樓

2009-03-12 2:09

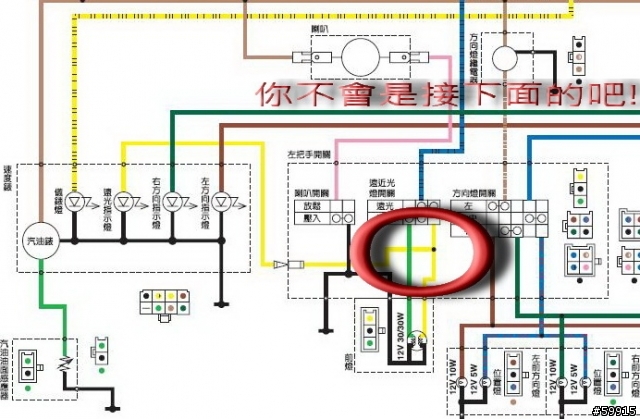

照理說應該是不會變暗啊,RSZ的線路圖不是並聯的啊,你的線路輸出是遠光指示嗎?

aa2033

aa2033
個人積分：0分
文章編號：11339015

0分

17樓

2009-04-10 23:17

最近我的RSZ四期化油
也拿去改Fi液晶表了
在沒有改三相的情況下

遠燈指示燈也能正常的使用 ^++^

Lucky

tomjones

tomjones
個人積分：5分
文章編號：11373240

5分

18樓

2009-04-13 9:49

這個CASE用Relay可以解決嗎？
用這個整流電路提供Relay觸發，讓大電流去推大燈

ilay

ilay
個人積分：35分
文章編號：16131381

35分

19樓

2009-11-29 16:58

tomjones wrote:
這個CASE用Rel...(恕刪)

如果你說的是讓realy的85,86(控制端)去吃原本大燈線組的交流電的話
那我想知道怎麼做+1

一般的車用realy好像都吃12VDC
