請問!!三陽 RV-180 是否可以改裝出USB 接頭...想幫GPS充電 (第2頁)

chienlun

chienlun
個人積分：173分
文章編號：3589221

173分

樓主

2007-09-12 19:46

因為在在導航時,可以幫GPS充電
不然..只是跑一陣子就沒電...

我的玩具 Canon 1D Mark2 Sony Vaio Dopod 818pro@wm6 有回覆留言時,麻煩回一份到私人訊息

a78810

a78810
個人積分：47分
文章編號：3603542

47分

12樓

2007-09-14 13:20

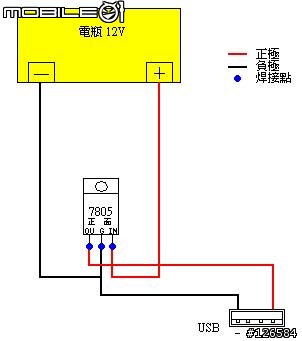

可以自己DIY做USB 5V充電線
材料只要：USB母頭、7805線性穩壓IC、保險絲、電線、熱縮套管
工具：烙鐵、焊錫

會怕碰到其他電線的話要用熱縮套管包住
圖片上保險絲部份忘記加上
將保險絲放在電瓶到7805間的正極電線中
注意7805IC會產生熱度假如負載過高可能會很燙最好是加個散熱片

這樣的作法比較費工，但比較省錢
且可在車殼內挖個洞來塞USB母頭
這樣就可以不用裝USB車充了
省錢又省空間

這是個人的小小創意

chienlun

chienlun
個人積分：173分
文章編號：3657286

173分

樓主

2007-09-21 13:10

to a78810

謝謝你的DIY說明
但是我對這一方面不熟

怕自己弄把車子弄出問題來 > <

我的玩具 Canon 1D Mark2 Sony Vaio Dopod 818pro@wm6 有回覆留言時,麻煩回一份到私人訊息

a78810

a78810
個人積分：47分
文章編號：3681433

47分

14樓

2007-09-25 11:56

可以去書局參考一些電子類的書
就可以找到7805IC的功用

輸入電壓最好是5V~18V的範圍內
輸出電壓就可以穩壓到5V

在安裝過程中務必要將所有接點都包上熱縮套管以防萬一的話再包層電線膠布

USB的正負極也要接正確
安裝完後也要使用三用電錶量測

安裝過程只要安裝正確
就不會有任何的問題

對會玩電子零件的朋友們困難度很低

可以去問電子零件行的人或朋友

星之蘿莉控

星之蘿莉控
個人積分：1分
文章編號：3685769

1分

15樓

2007-09-26 0:49

a78810 wrote:
可以自己DIY做US...(恕刪)

圖中的7805接腳很像有錯，印象中順序是輸入-GND-輸出

chienlun

chienlun
個人積分：173分
文章編號：3702061

173分

樓主

2007-09-28 2:50

請問..如果我去買現成的 USB的車充再把他拆開...
他裡面的線器會不會就是 7805IC ?!

我的玩具 Canon 1D Mark2 Sony Vaio Dopod 818pro@wm6 有回覆留言時,麻煩回一份到私人訊息

a78810

a78810
個人積分：47分
文章編號：3704108

47分

17樓

2007-09-28 11:49

我比較經濟所以沒買過那種東西
USB車充內部應該也是用7805IC吧
直接買成品是有錢人的作法
(我都是A學校的材料來用)

jeff_123

jeff_123
個人積分：9分
文章編號：48244278

9分

18樓

2014-01-15 11:46

chienlun wrote:
請問!!三陽 RV-...(恕刪)

mark 一下
我也要diy零錢盒充電座了
