機車車充座(點菸座)...對很多有使用衛星導航的機車族來說...真的是個非常重要的東西...況且人出門在外.偶爾一些所攜帶的電子產品(手機.行車紀錄器...)總是有需要補充電力的時候...這時候機車的電瓶...就是最好的電力充(供)電站了雖然說可能充電較一般家用電慢...(機車12V-家用110V)但在緊急或是有需求時...確實是非常實用...而一般車充都是從鑰匙接點菸座至車頭處..雖點菸座有防水蓋..但是當大雨或洗車時...難免還是會水氣進入而導致生鏽的問題...不少人就會選擇安裝於車廂內...而市場上或拍賣上.雖然點菸座所含的零組件不多...但價格卻不太便宜(等你了解點菸座成本的價錢你就明白了....)安裝到好更是賺更大..(沒辦法..人家幫你拆裝也是要時間...本來就是該賺)...所以乾脆自己研究了一下...撿了一些廢物利用的材料Diy作一組...其實diy點菸座真的一點都不難....就將過程與方法提供給各位參考參考...有興趣的也可自己研究看看吧...-------------------------------------------------------------1) 主要材料有這些...1-1) 點菸座(含防水蓋)x11-2) 保險司座x1(其實不用買到這種的長型的...如果想節省點空間...買小型的其實更美觀也更省...)1-3) 2P洛克開關1-4) 2A保險司1-5) 母插端子頭 x 1...1-6) R型或Y端子 x 2(接電瓶用..其實不用也沒差...電線直接也可以)1-7) 電腦POWER剪下的電線數條...1-8) 廢耳機線一條...(點菸盒連接電瓶正負極用)2) 這些東西還有準備的材料有多貴...光華商場or電子商場購買.....不超過一百...(價位僅供參考.去年八月裝的.細目價格早忘了.但確定沒超過一百...)2-1) 點菸座(含防水蓋)$40...無/有蓋差沒幾塊...就買含蓋的可防塵..2-2) 保險司座 $ 202-3) 2A保險司(5個) $ 202-4) 母插端子頭(一小包) $ 10P.S) R型或Y端子沒買..我直接用電線接電瓶...2P洛克開關及電線都是從壞power拆下來的..廢耳機線...這...不用解釋了吧...3) 點菸座用的線盒..也是廢物利用...因為被拿來利用...廢物的價值提高了0.0(它...前身是個牙線盒...)4) 量一下點菸座頭大小...5) 25.4MM6) 跟十元大小差不多...7) 那就拿十元來做樣本吧...順便記得開個開關孔(開關孔忘記拍...)8) 轉眼之間...接線剪一剪..用絕緣膠帶接也可...一個小時左右完成了...(我知道...過程跳很快....別急別急....看完看完...)9.接上電腦power 12V的電..用電壓表測試一下...ok正常...10.就降..完成了...準備上車囉...11.外觀陽春了點...但是自己用..沒差拉..12.上車了...用3M魔鬼氈貼住...13.當然你要黏死也無所謂...這樣就算完工了...PS...上車電壓測試圖沒手拍... 反正使用狀況正常...催油狀態13~14v..開燈狀況12~13...行車紀錄器充電正常..如果另有需要..可以自己接電壓表...若是擔心開了忘記關...可以購買附燈的開關...14.大家關心的 " 3D接線說明電路圖 " 來了...15.各位大哥大姊...電路圖都畫到這樣了...別在跟我說看不懂啊...(加不加分就看各位心意了...)16.順帶一說接電瓶的線就是用廢耳機線連接的...其

孤獨傲痕

孤獨傲痕
個人積分：90分
文章編號：28464177

90分

樓主

2011-06-08 20:40

RICK wrote:
可以做得更好唷！1....(恕刪)

感謝指導..去年做到現在狀況都還滿正常的
不過考慮做二代的時候...再做修正
畢竟這個也只能算我的試作品...
有機會再加強
感謝大大的指導拉..

lily11533

lily11533
個人積分：396分
文章編號：28464608

396分

12樓

2011-06-08 21:00

光看3D圖就知道怎麼DIY

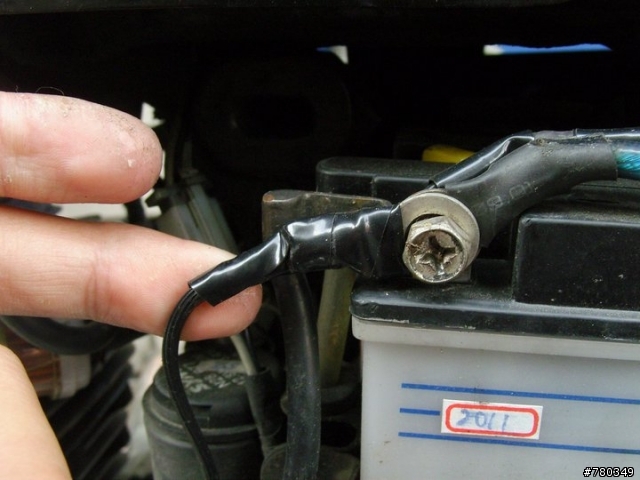

最後一張圖電瓶沒有+-極

莫問我

莫問我
個人積分：8分
文章編號：28465390

8分

13樓

2011-06-08 21:35

孤獨傲痕 wrote:
機車車充座(點菸座)...(恕刪)

真有心連3D圖都出來了

5分奉上

AURORA_PART1

AURORA_PART1
個人積分：3906分
文章編號：28465864

3906分

14樓

2011-06-08 21:55

一定要加分的

孤獨傲痕 wrote:
機車車充座(點菸座)...(恕刪)

alpha6035

alpha6035
個人積分：37分
文章編號：28467969

37分

15樓

2011-06-08 23:18

孤獨傲痕 wrote:
機車車充座(點菸座)...(恕刪)

看到3D接線說明電路圖，五分先奉上再說～太讚了～

cse829

cse829
個人積分：59分
文章編號：28472157

59分

16樓

2011-06-09 7:28

孤獨傲痕 wrote:
機車車充座(點菸座)...(恕刪)

保險絲放那裡是錯誤的…
要在電池一出來就接才有它的意義在，
放在盒內，要是電池到這個盒子間的電線短路就沒效用了

★皇極驚世★

★皇極驚世★
個人積分：32分
文章編號：28475637

32分

17樓

2011-06-09 10:37

我是直接由電瓶拉線出來接開關

接GPS變壓器

GPS車架

線走車外

電力輸出只供GPS，變壓器最大可承受30V 1A輸入，應該不怕突波影響

請問不接保險絲，會不會有問題？

這裡挺無聊，退駕~~

舞煌

舞煌
個人積分：167分
文章編號：28477982

167分

18樓

2011-06-09 12:11

很讚!!!!!

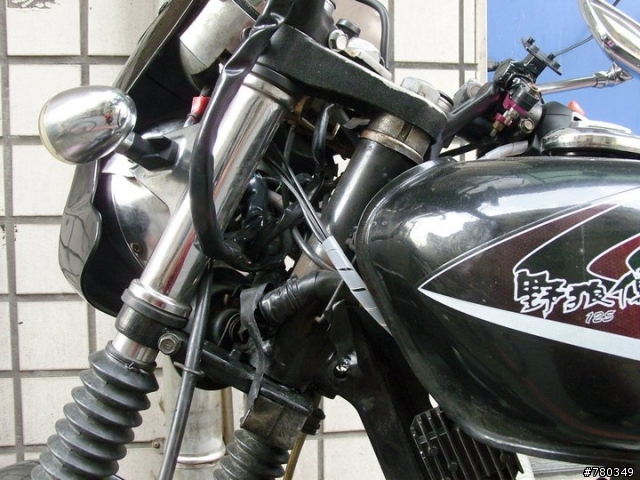

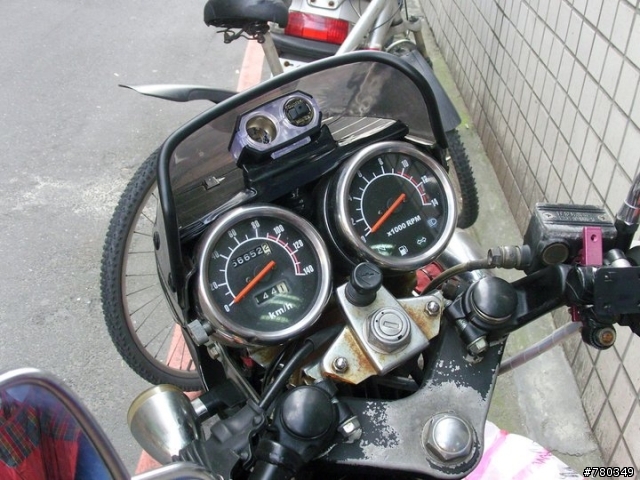

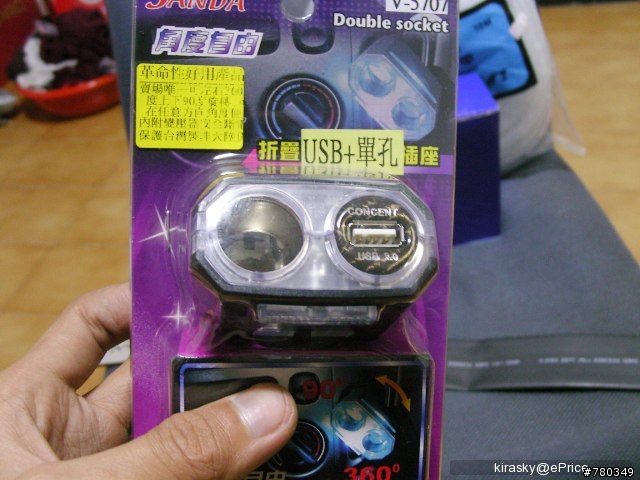

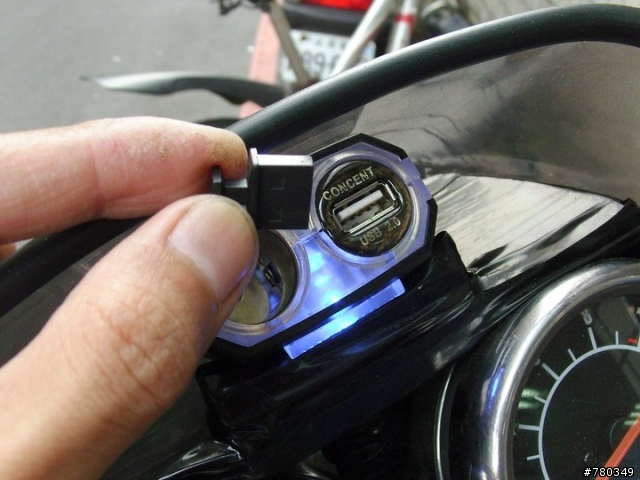

剛去拍賣看了一下，不用圓孔的，而是〝圓孔轉USB〞的配件來改~
※請搜尋〝USB 車充〞

USB充電器25塊(附保險絲)
線材：25塊(直接買)，或拿家裡壞掉的音響/風扇...等電線直接用
絕緣膠帶：10塊
開關：6塊

合計70塊就可以搞出一個USB車充!!!!!

===================================================================

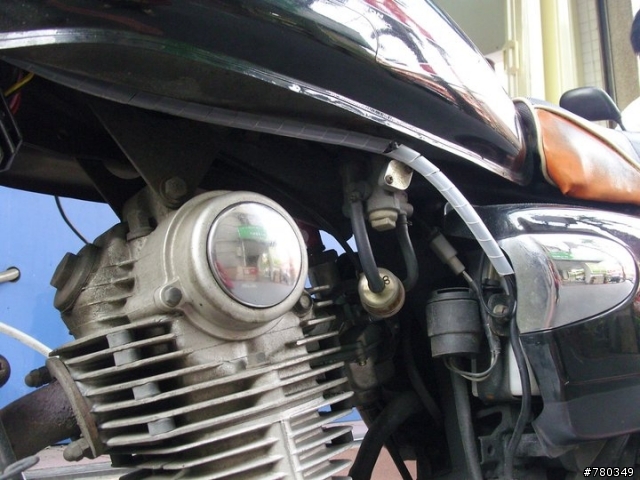

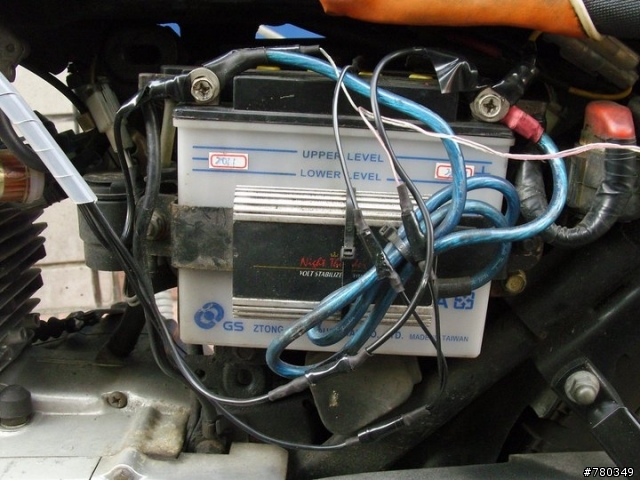

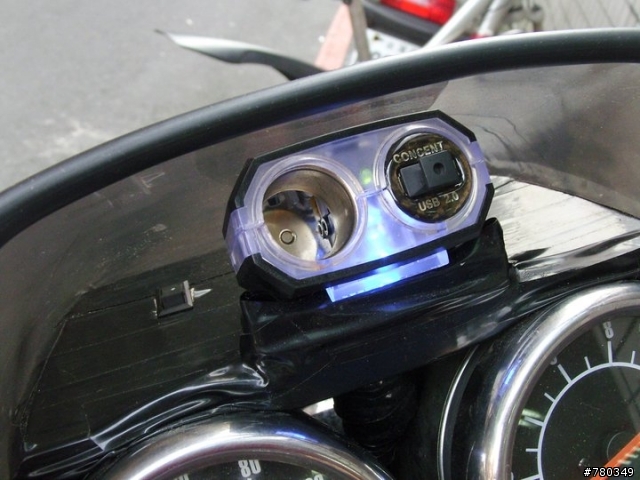

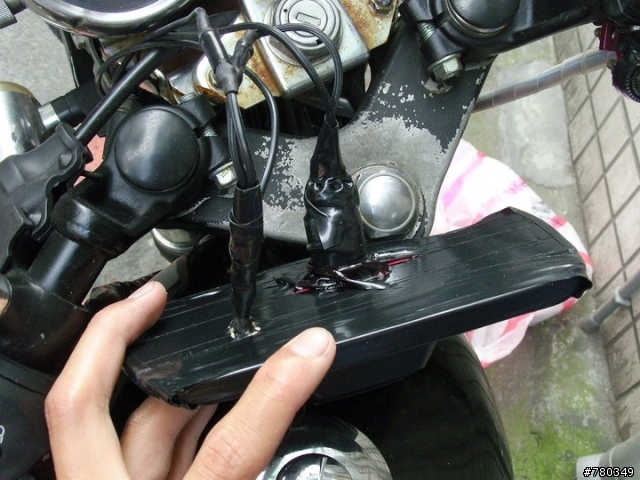

我的車充
