蔣胖 wrote:

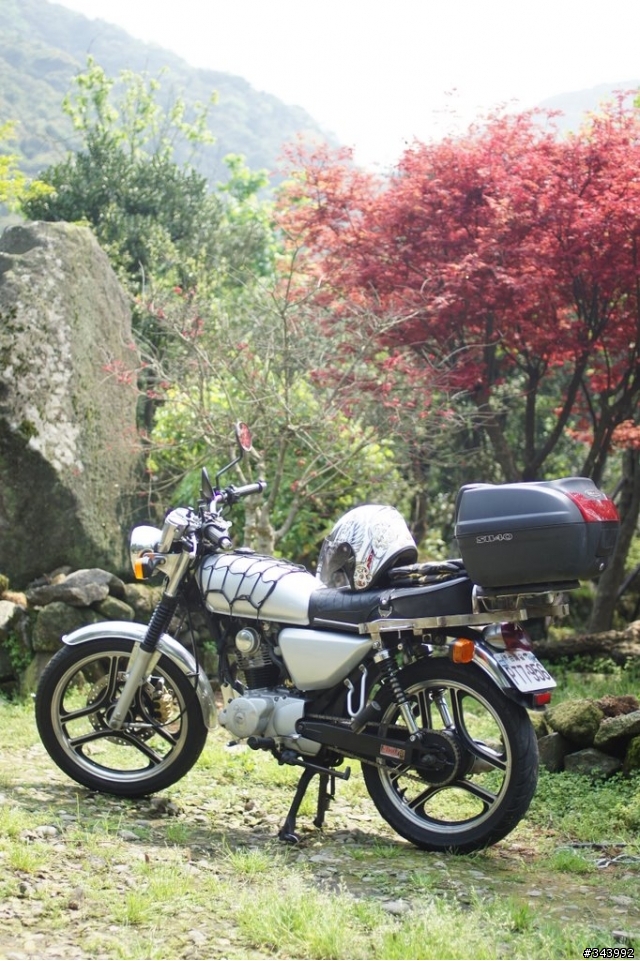

我也來發個雲豹!!!...(恕刪)
目前感覺平衡最好的一部!!
漂亮的水車!!
我也想請問一下大大用的油箱是哪一顆呢??

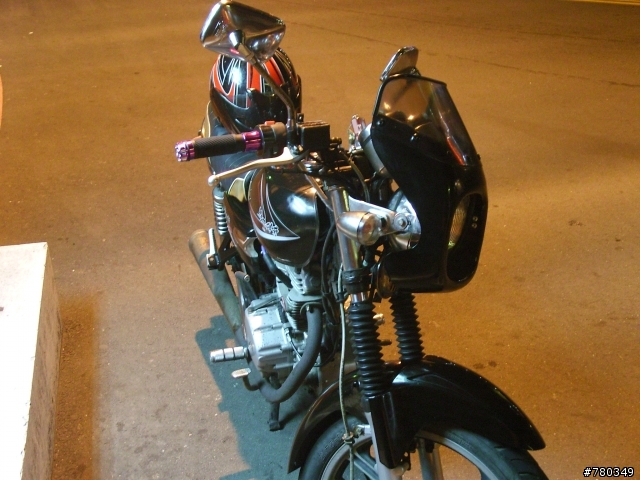

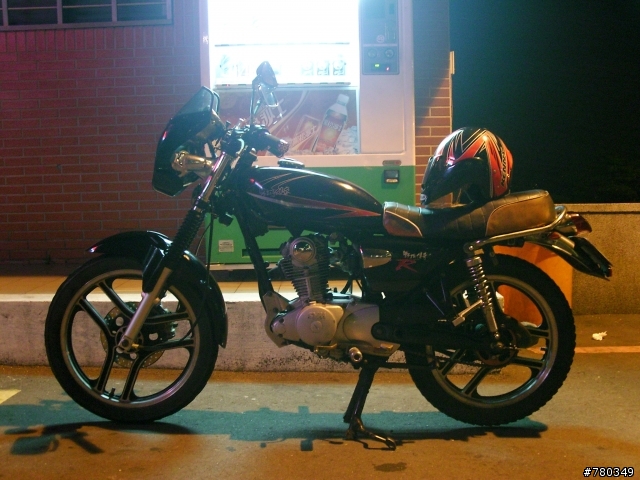

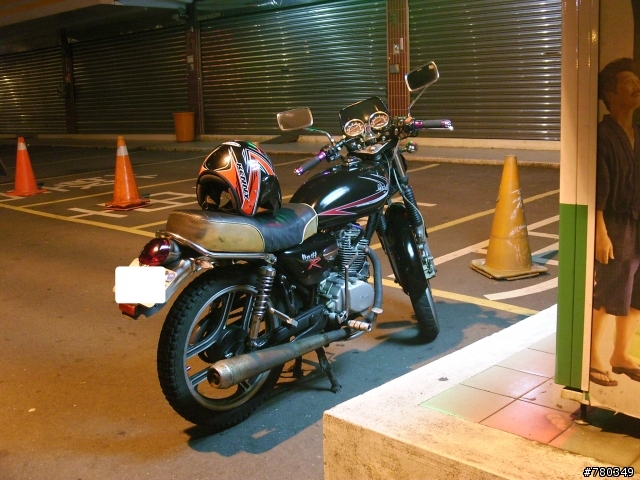

更換部分：
全套Q龍刀把+開關
通用型(套裝式)把手套
LED方向燈(僅後方)
LED狼牙棒尾燈
55W大燈燈泡
風鏡
化油器
原廠側蓋
還有10%還沒完成，下次再貼(GPS架 跟 車充，也都重新裝置)
========================安全島=================================================

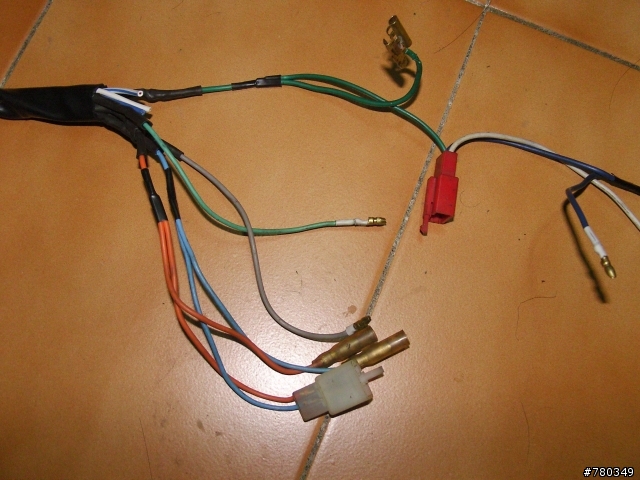

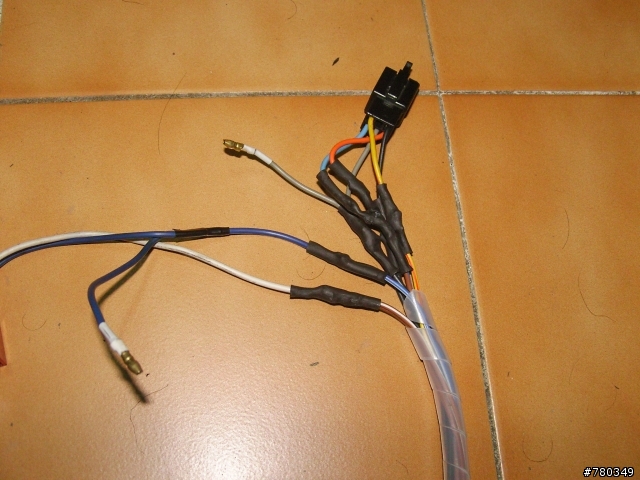

Q龍開關的線是自己接的，直接剪掉原廠野狼的線弄成直上(然後踢車去弄手把--笑點滿分)

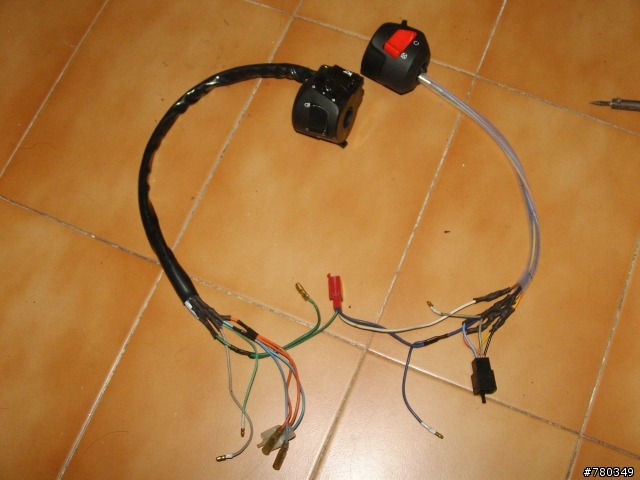

最後一張圖~兩個開關線接在一起的原因是，我把遠近燈全接到右邊的開關
把左邊PASS跟遠/近切換都留空(之後安裝外部燈具用)，所以我的小燈就是大燈而大燈就是遠燈
線路：(Q龍→野狼)
紅黃(啟動馬達) → 紅黃(啟動馬達)
宗白+宗(小燈) → 白(大燈)+宗(6P黑接上的那條=儀表+尾燈)=(小燈接成大燈)
藍白(大燈) → 藍*2(一條是儀表指示燈)=(大燈接成遠燈)
黑棕(引擎開關) → 灰*2=把引擎開關改成故障燈
棕藍(引擎開關) → 橘色、淡藍色(6P黑接)=把引擎開關改成故障燈
黑(啟動馬達) → 黑(啟動馬達)
----------------------------------------------
淡綠(喇叭) → 淡綠(喇叭)
淡藍(方向燈) → 淡藍(方向燈)
橘色(方向燈) → 橘色(方向燈)
深綠(方向燈控制？？) → 深綠
灰 → 灰
最後剩下藍色、白色、藍白色三條...白色、藍白是遠近燈切換、藍色是Pass燈
----------------------------------------------
p.s.臨時補充~
引擎開關是由兩條黑線接成一條，要把其中一條非引擎開關的黑線剪掉，直接接野狼啟動馬達的黑線
也就是說~Q龍是兩條黑線去接野狼的啟動馬達，至於為啥要這樣，我也不太清楚~研究很久
剛開始~我接不是全時電燈(儀表+尾燈)，就是遇到狀態燈閃爍(全車都在閃包含大燈也是)
也許是因為我都把燈全部歸類在右邊的關係，配線和網路上其他網友分享的不太一樣
目前~全車電系正常，即使全部同時按下~也沒有短路問題...畢竟是用31個小時研究換來的心血
