maserati680627 wrote:
早安 bee2大終...(恕刪)
工具...就是一根十字起子阿.....還有17號版手..10號版手..14號版手...在加一支老虎鉗....
jackychen1127 wrote:
工具...就是一根十字起子阿.....還有17號版手..10號版手..14號版手...在加一支老虎鉗..
換空濾----------------------------------------換空濾
打螺絲用十字起子,這次換空濾有大概20顆螺絲,下上一次就40次動作了
拆空濾要拆左邊的側條,而要拆側條又一定要拆到後燈下面有SYM銘排的殼
而這幾個動作卻常讓沒拆過的人漏了幾顆螺絲沒打下來,然後輕則拆不了殼,重則直接爆殼
為了廣大的RV同學們,就跟大家分享一下過程吧
先看左側全圖,
面對左側邊條從最左邊開始來,側腳架上方一點點,位於側條上有一顆螺絲(很明顯且外露,應該不會沒拆到)
腳踏翻起來,一顆螺絲藏在這,很容易被忽略的一顆重要螺絲...很多人都是因為這顆而爆殼
然後飛炫踏板旁邊兩顆螺絲
拆到這邊後請先拆後燈下面的殼,大牌上方兩顆,
然後跟兩邊側條交接地方,避震器旁邊各一顆
下了後殼之後會看到原來在殼裡面還隱藏一顆螺絲,這也是常常忽略的...要注意喔
接下來就用耐心跟巧手把側條往後(車尾方向)推拍出去..側條就會下來,要注意的是不要把卡損弄斷了..
然後就會看到整個空濾外蓋..
說到這個就是SYM神奇的地方了...想知道一個空濾外蓋有幾個螺絲?看以下的圖

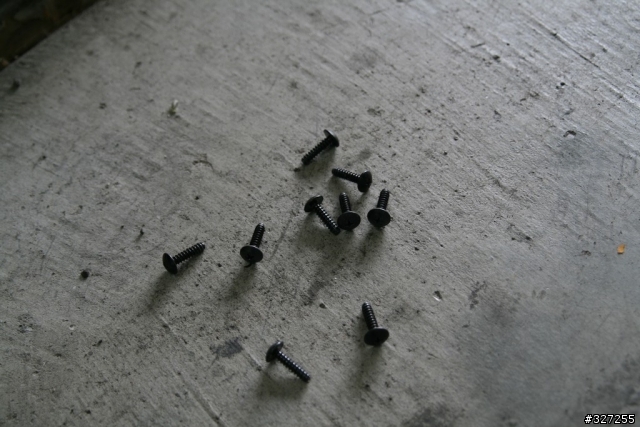

動手拆吧,拆完後滿地都是螺絲,請注意一下螺絲長短及大小,鎖回去的時候盡量不要鎖錯
拆完9顆螺絲後,就看到跑了3500km的空濾有多髒!!而且我八成都是跑山路,沒啥在跑市區的!!居然還那麼髒!!

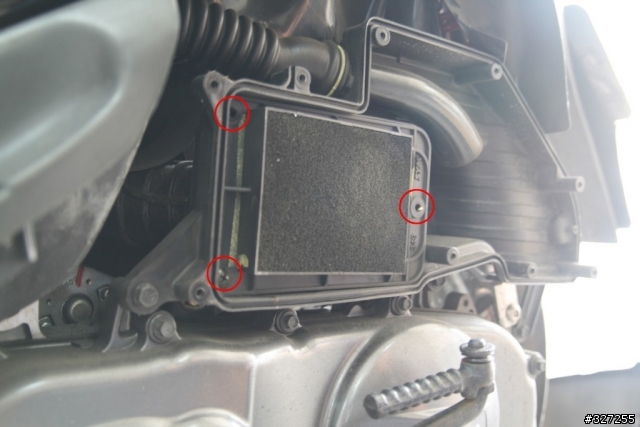

要下空濾又有三顆螺絲!!!
拆完之後把空濾拿下換上新的,全部螺絲照先前步驟鎖回
換機油----------------------------------------換機油
洩機油用17號板手, 螺絲上有墊片不要掉了,磁性螺絲的話可能需要強力磁鐵來把上面的鐵屑吸掉
我自己用衛生紙擦半天不容易擦掉, 洩完弄好馬上鎖回去,有緊就好不要鎖到崩了,不要忘了鎖又很高興的把新的機油
到進去然後就發生上到下瀉的慘劇,
倒新油需要一個注油的工具,我這次用的是土炮版,五金行有賣專業版
機油交換量 800 cc , 到油的時候請斟酌,原廠油尺上面也有刻度,到完之後可以插進去檢查一下機油高度是否標準.
機油注油孔在面對車尾的右側後面
換齒輪油----------------------------------------換齒輪油,
很奇怪,我詢問人家,人家也是跟我說用10號版手洩齒輪油, 可是我洩油的時候,螺絲卻是12號的喔??
雖然說我有更換磁性螺絲但是那個螺絲孔應該是一樣大小的啊?
有要DIY更換的人自行注意一下嚕,基本上一支梅開版手兩端就會有10號跟12號了,所以工具準備上應該沒差.
這裡一樣要注意,漏完馬上鎖回去,不要逼太緊以免崩牙,忘了鎖回去輕則再擠一條齒輪油,重則齒輪箱沒油上路卡卡卡.
而卸齒輪油的螺絲位置圖如下
14號版手是打開齒輪油注油孔的,打開即可注油一條.應該不難,注完一樣鎖回
至於老虎鉗應該是要剪開齒輪油包裝的..用剪刀也是可以啦
以上,全部圖文補完,收工....才剛從山上收攤回來又補圖文一個小時到現在,頭又暈又痛,眼又累又花
該來去睡了...感謝各位收看!! 最後還是要提醒大家拆螺絲的時候要注意分區塊擺放,以便鎖回的時候不會鎖錯顆
鎖回去的時候不要逼太緊以免崩牙,更重要的是,不要拆了10顆掉了9顆
jackychen1127 wrote:
因該是更換磁性螺絲...(恕刪)
哈哈 先謝謝龜仙人大大啦
下星期有空要去買個工具
順便買點煙座的一些材料
不然每次都請人換 沒有DIY的樂趣
不過點煙器我就不行了 給附近車行施工
我又不放心
看來應該是去土城阿堂哥那裏
可是真的有遠到.........北投~~土城
bee2bee2 wrote:
十字起子就是打螺...(恕刪)
謝謝Bee2大 的圖文教學
只可惜小弟我是Z咖無法替您加分
剛剛 看了照片 大大的排氣管鏽的還蠻嚴重的
我住在硫磺溫泉旁這裡都沒大大的嚴重
只是車尾燈下方那塊 SYM名牌鏽成銅色........
