RSZ改五期數位儀表板，電路圖分享

<技不留身>
最近我的山葉RSZ騎了3年，
發現很多地方開始出現老化現象，
該是增進機車效能的時候到了，
原先是想換裝解限速CDI，
但是又怕解限速後引擎高轉燒燬，
就想裝轉速表好監視引擎轉速，
無意中發現RSZ五期數位錶都可以滿足我的需求(原廠、低調)，
坊間很流行把RSZ儀表板改成數位式儀表板(RSZ五期噴射版)，
但是Y拍價錢好亂，
一個數位錶從2600元飆到3600元，
一條轉接線有些叫價1200...(天啊!一開始以為是日幣)
就開始自己研究起來了。(DIY省錢又好玩)

原本在小老婆上PO電路圖，
因為不小心把圖刪掉了，
在這趕快補上，
希望大家在網路上還是可以找到我研究的成果。

**如有缺失錯誤，請指正**

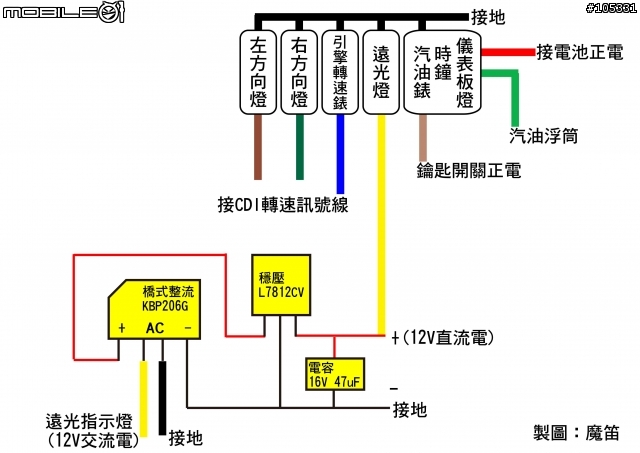

自己上網研究出來的電路圖

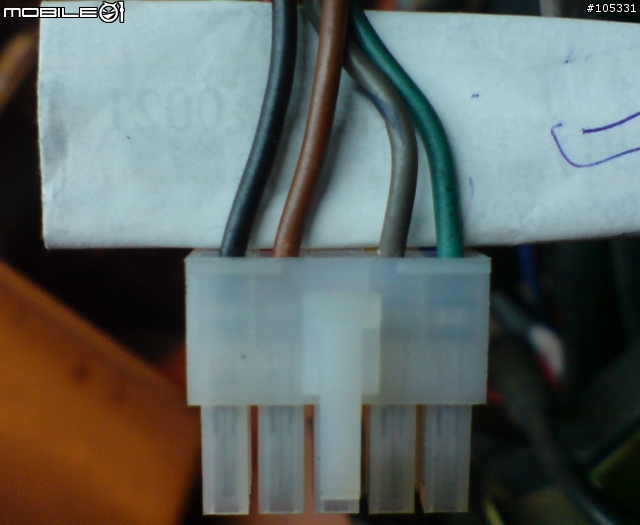

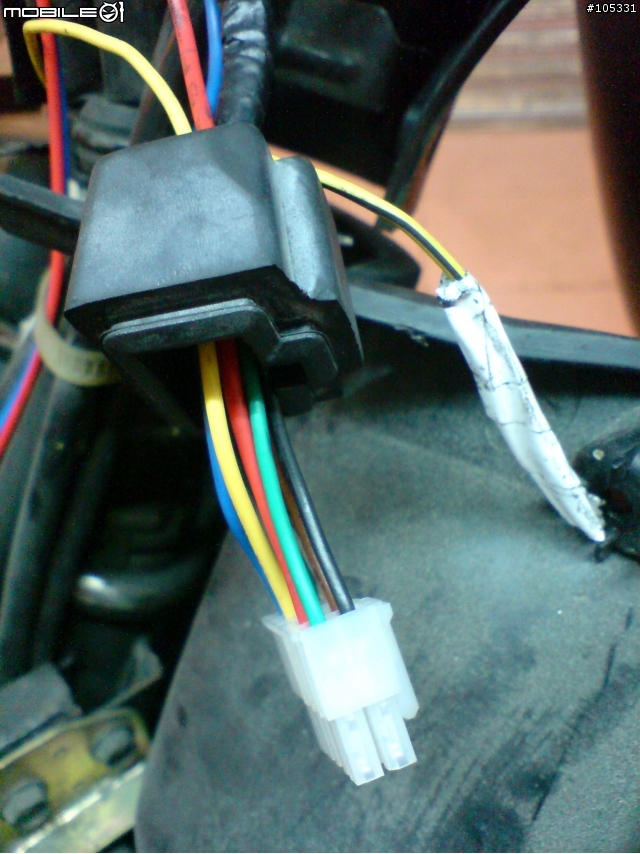

自己去電子商場買10Pin的ATX接頭來換。正面一張(改裝後)

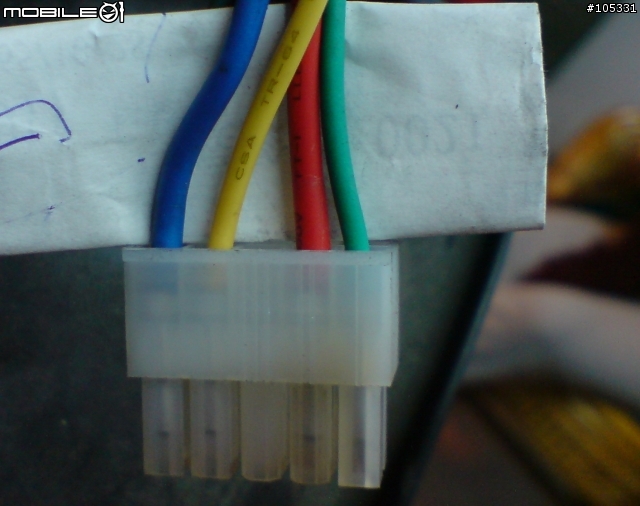

反面一張(改裝後)

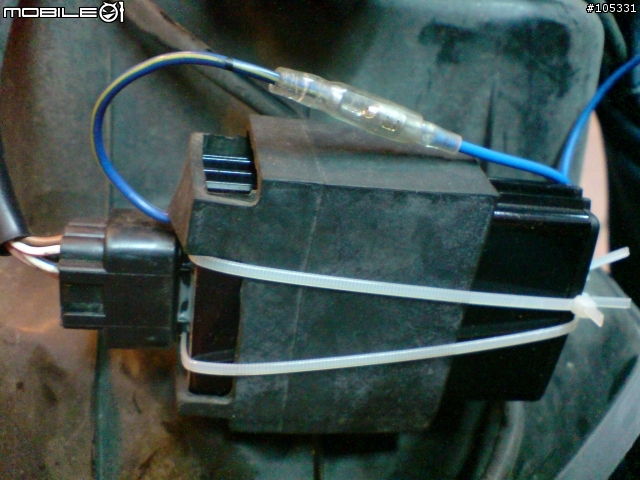

藍線接CDI的引擎轉速訊號線(那CDI是我改裝副廠的，原廠CDI改裝是直接牽引高壓線圈作為引擎轉速訊號線)

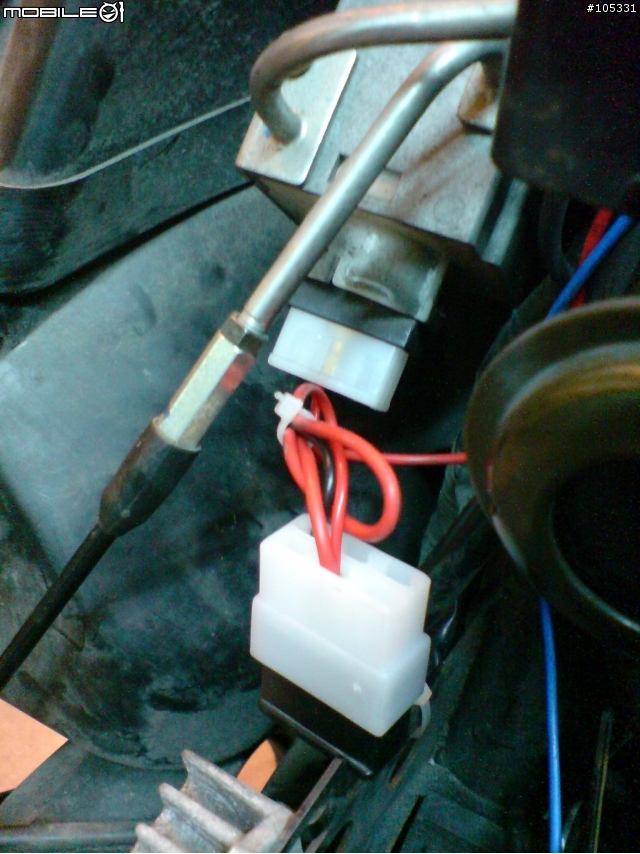

RSZ數位儀表板需要電瓶正電，就去電子材料行買線頭自己壓線組(壓線器180元、接頭12元、PIN針1元)


黃黑線原本是儀表板燈，數位儀表板不需要使用，故用電火布絕緣包好。

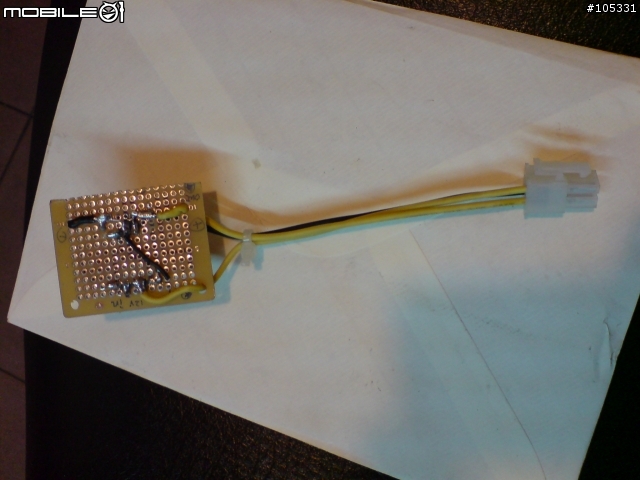

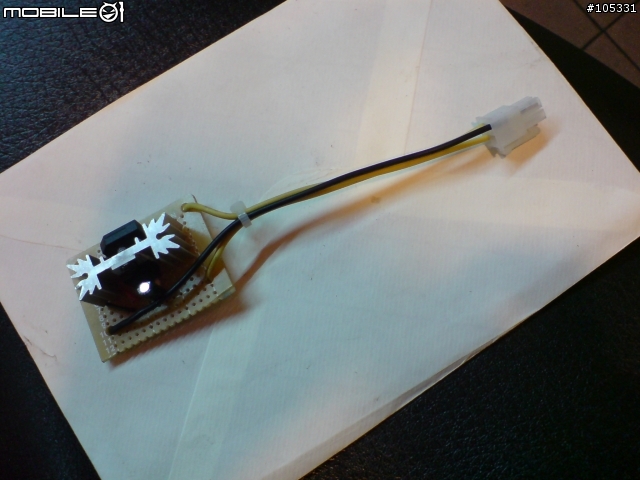

改裝後遠光指示燈會閃爍，原因是數位儀表板的"遠光指示燈"是吃12V直流電，RSZ化油器版本遠光指示燈是12V交流電，所以我去做了一塊交流轉直流的IC電路，現在遠光指示燈正常運作中。(電路是好心的電子商場老闆幫我規劃的，安裝後開啟遠光燈，遠光燈亮度少了2/3......唉!真煩惱，又要修改電路了)

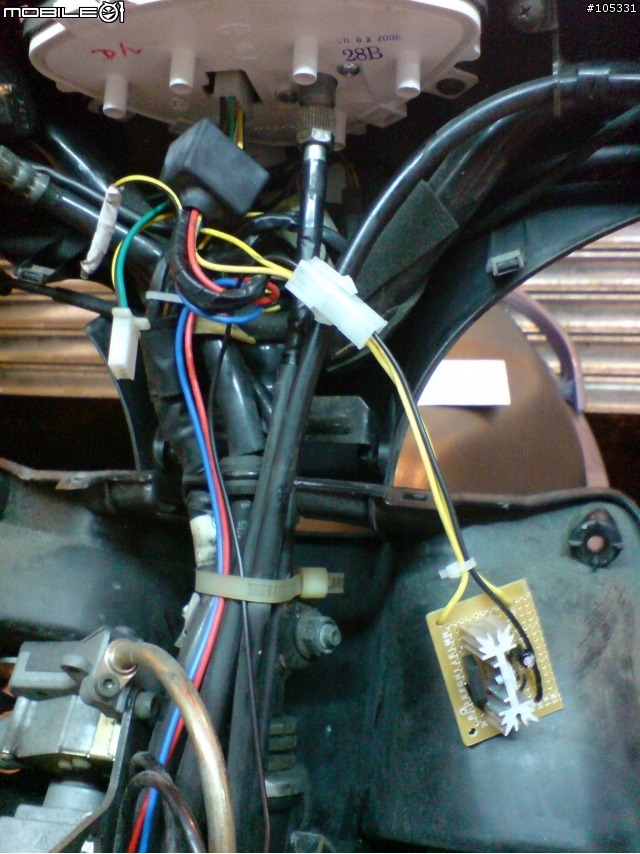

去買ATX接頭把自製整流器做外接。(若有問題可以快速保養)
