[教學]RS100免挖洞~安裝點菸器(座)

繼上次~忘記PO的教學文~我記得上次是有挖洞的
這次來個跟上次免挖洞不一樣的
個人有點懶喔~先說明一下
這次教學採用RS100 前置物的排水孔之1來使用
3孔選1至於點煙頭是採分離式的~在前置物只有2P公頭或母頭
至於接頭防水~請自行發揮囉...
以下是材料
保險絲7A*1個
熱縮套管*1米 (因為材料行用米計價所以買1米)
點菸座*1個(在這邊使用為上次裝在斜板的點菸座)
2P接頭公頭母頭*1條 (電子材料行有現成的)
保險絲座附線*1條
烙鐵*1
錫絲~少許
打火機*1或吹風機&熱風槍
電火布(台語)國語不會說... 少許

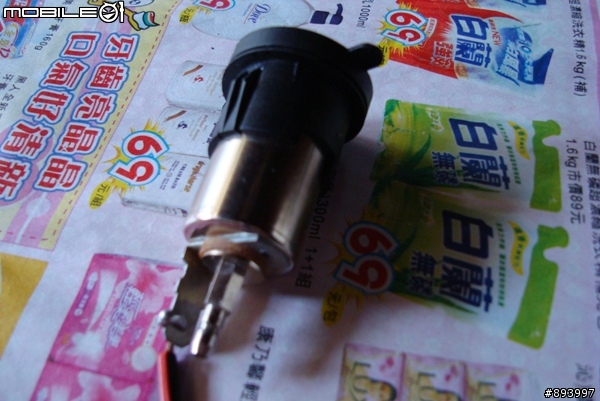

下面是點菸器(座)~注意!! 內正外負 裡面+外面-
點菸器(座)內部

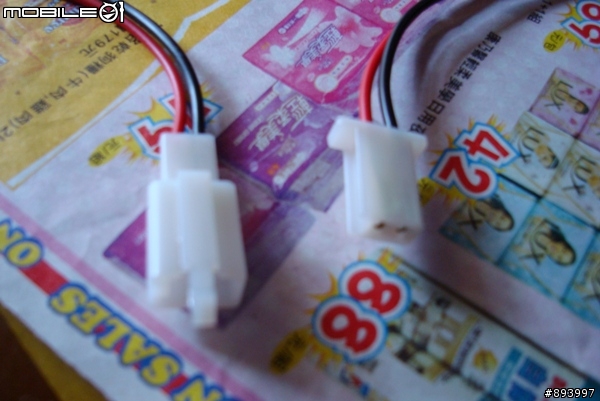

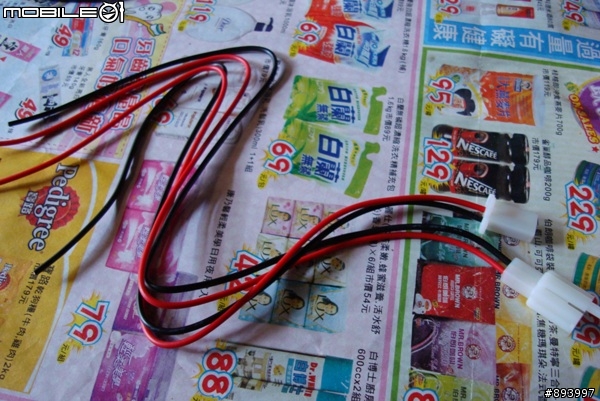

2P接頭~公頭&母頭 我忘記了= =不要問我

有附線喔~

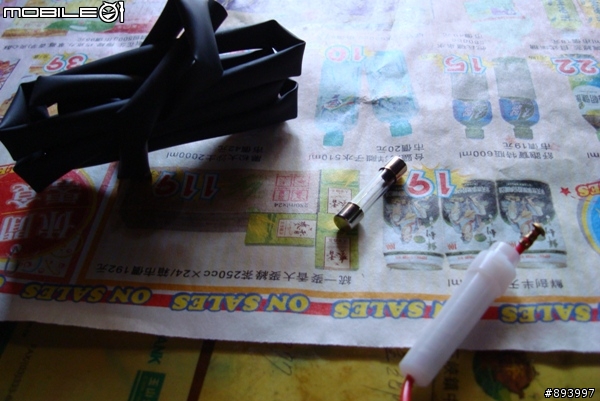

接下來左邊為熱縮套管中間為保險絲右邊為保險絲座一半(另一半還在車子上沒拆下來)

接下來~先將2P接頭附線的線頭把熱縮套管穿過去 紅+黑 長度要長一點
再來~把熱縮套管穿入紅色線 長度大約比剛剛短個三分之1
接下來~黑色線也是一樣在放入熱縮套管~長度跟紅色線一樣
接下來先焊接+極~也就是上好熱縮套管的紅色線
焊接上去以後呢...先別急~等焊點冷了以後~把之前穿過紅色線的熱縮套管往焊點覆蓋
在使用打火機烤一下就OK了 切記 在烤的時候~不可以只烤同一地方要距離火苗上方1~2公分
再來黑色負-極也是一樣~重複上方動作

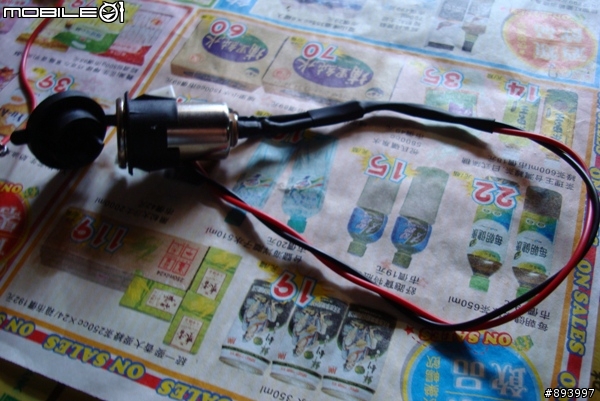

在結尾是剩下最長的熱縮套管~也就是包有紅黑兩線的管子~往上推~把紅黑兩條線弄在一起~就向下方照片


再來就開始施工了...

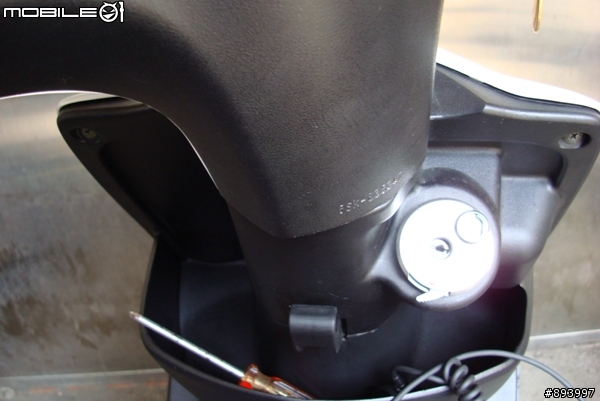

拆下左右斜板上的螺絲

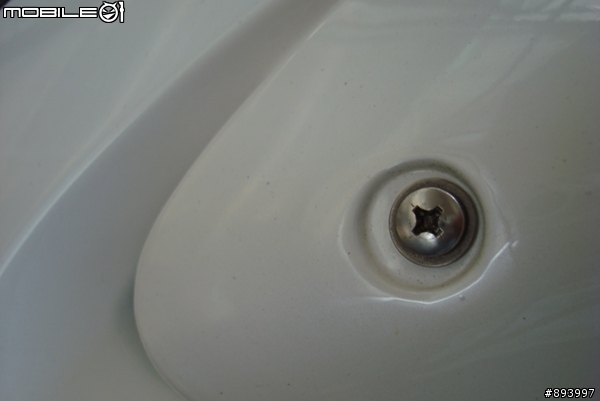

再來是這個螺絲...

再把另一頭2P接頭的另一半 沒施工過的...
先穿過排水孔... 注意：請注意購買時的線長~線太短會找不到線
穿過時請把接頭慢慢放~並且尋找線路~我這邊的線是從左方向燈那邊出來的

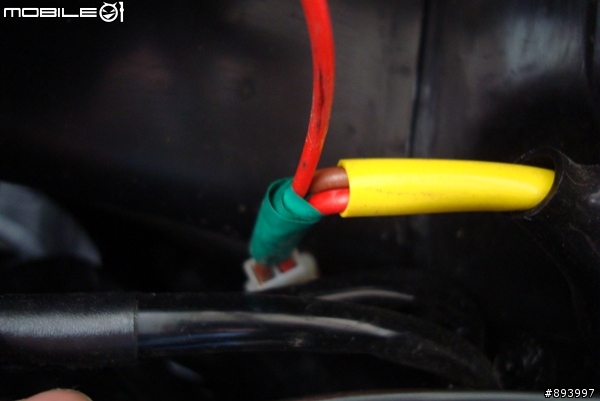

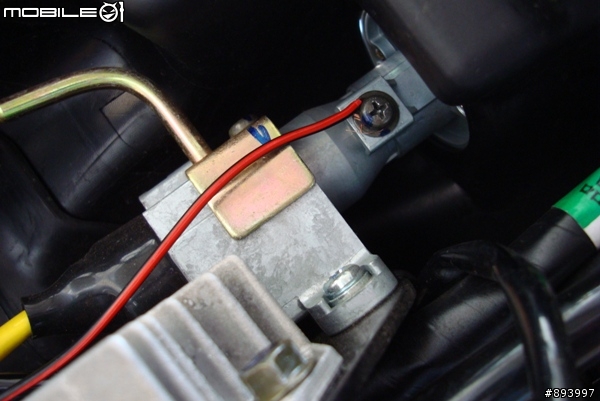

再來~保險絲座的另一半接鎖頭的棕色線

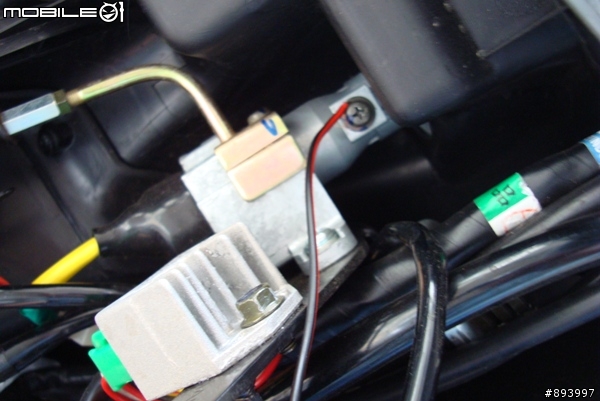

地線則是懶的接電瓶的接地
(是2P接頭的黑色線喔)
而且喇喇螺絲鎖很緊~只好選擇
磁石鎖蓋子的螺絲

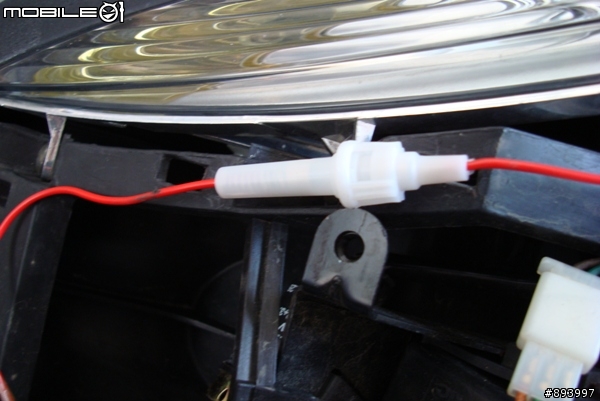

再來把保險絲放入保險絲座然後再將2P接頭~紅色線接在保險絲座就完成囉


雖然是完成了~但還是要記得要測試喔~
此方法是最快速的方法~施工時間只花了我15分鐘...
會選擇這樣的方法是因為~50元的點菸座會生銹~另一方面~人不再時又可以把另一半拆掉~放車廂~以免有心人士惡搞
想用在拿出來接上2P插頭~就有電源可以用囉~另一方面也方便擴充...
而且~通常我都會放塊布在置物箱~基本上沒去翻都看不到2P接頭~也算隱密啦
至於防水就請各位自行發揮
