[分享] 機車DIY點菸充電座

因應板上網友的要求
所以轉發過來,
但原圖檔因已刪除所以用小老婆上的圖去站標重新發帖
請各位見諒


由於我用的手機有GPS功能
但導航時電力耗損非常的快(其實我是台北路癡)
所以DIY一個點菸座來充電
中間製作過程忘了拍照請大家見諒

材料有:
1.點菸座有防水蓋的
2.電線
3.RELAY 12V 5隻腳的
4.電容220uF/16V
5.二極體 1N4001
6.保險絲座
7.保險絲 5A
8.洞洞版

點菸充電座的電路圖(圖畫的真醜)


說明一下:
RELAY做甚麼用的,因為點菸座是外露的加上車又停在外面
怕某些手賤的人會去亂玩
所以用REALY來做保護,也就是利用機車電門來控制REALY
電門開啟時才會供電給點菸座,所以不怕有人亂玩火燒車

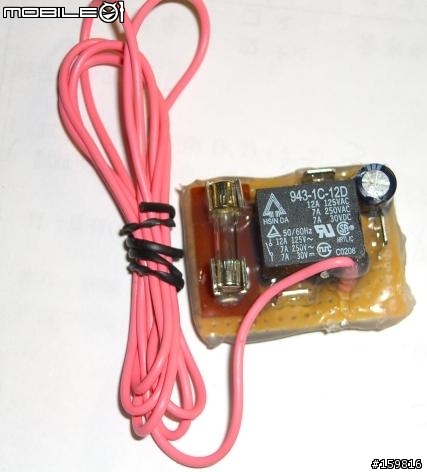

將電路圖中的REALY及保險絲.洞洞版....等零件作成模組,方便故障時的更換,並且上膠防水
粉紅色的那條線為連接電門的線

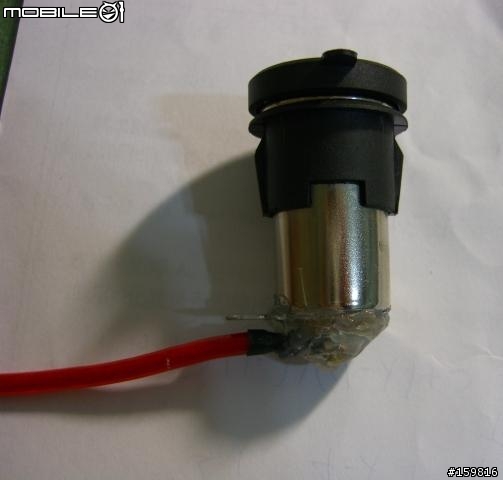

點菸座當然也要上膠防水

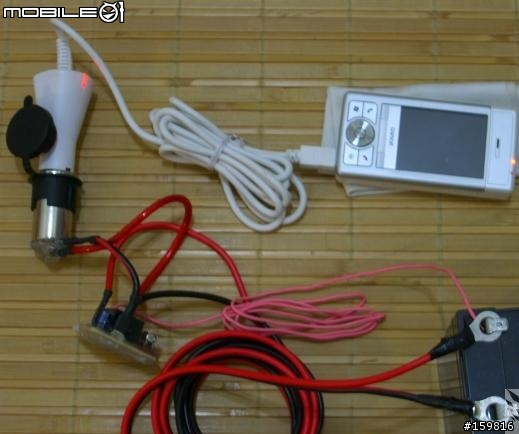

裝上車前先測試看看(右下角為電瓶)

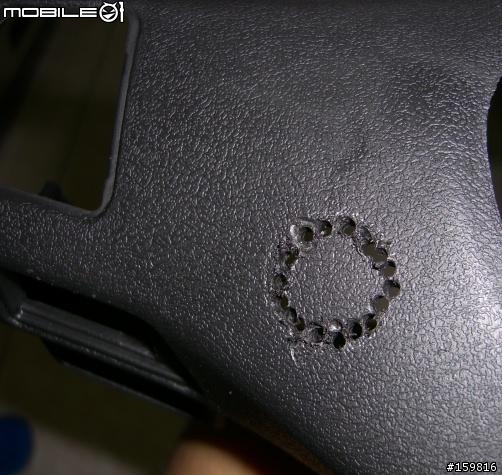

接下來先將車手蓋鑽洞



裝上點菸座(記得後面上膠固定)

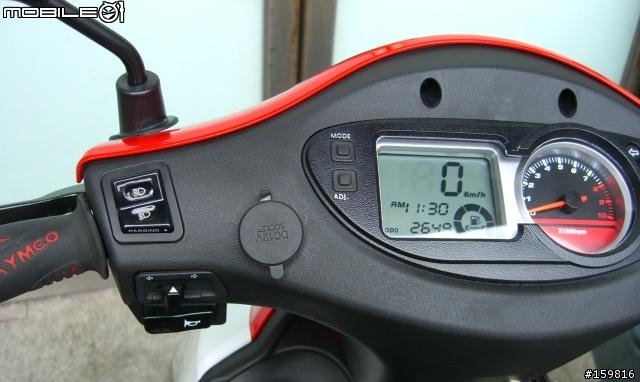

將車手蓋裝上車的樣子



裝上車架固定座(裝在後照鏡座上)

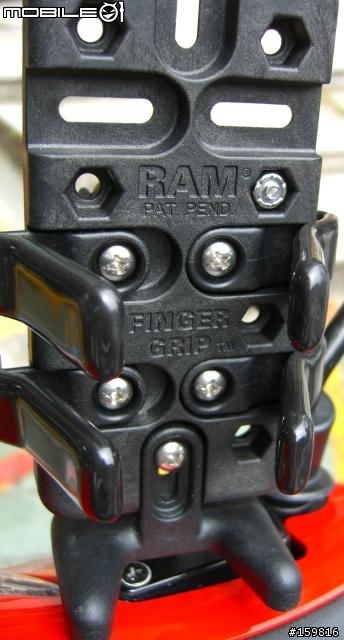

裝上車架(RAM牌的)

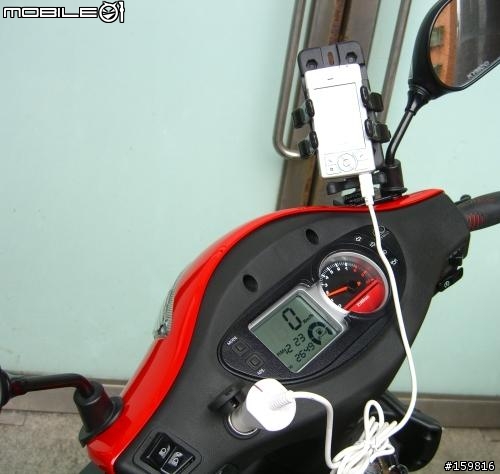

全部裝上車的樣子





最後補上連接電門線的方式
是採用不破壞原線路的方式,就是將連接電門的線剝皮(剝長一點)

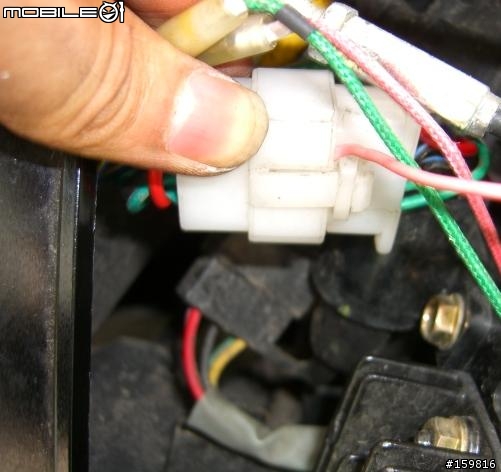

然後將線插入電門線的卡榫中然後接上卡榫



有些人會問電門線要怎樣找?
交你一個簡單的方法
請自備三用電錶

1.先將三用電錶切至電壓檔位(12V以上)
2.將三用電錶負極接在車台上
3.三用電錶正極去量測由鎖頭出來的線
4.轉動KEY看哪一條線再未開啟時是無電壓的,而開啟後有電壓的就是電門線(請注意正負,正的那條才是要接的)
以GP125為例查出來是黑色線



好累又重新編輯文章一次
希望大家看的懂
