【指針式儀表板碼表更換分享】

一顆儀表貴鬆鬆,卻又不能只換燈泡、時速指針部分...
那也許您可以試試D.I.Y

示範車輛:G4-125,06年化油版
【指針式儀表板碼表更換分享】

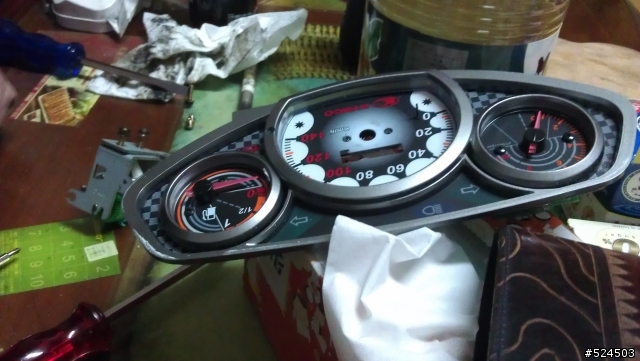

↓該圖為完工照,本人手癢,把中間指針紅漆摳到透明,只能用退色的
找一天我一定把那個退色指針換掉
【指針式儀表板碼表更換分享】

↓G4零件手冊上只能換整顆儀表(37119),而不能單換碼表部分,哭哭...
【指針式儀表板碼表更換分享】


基本的拆車殼部分只有四小一大螺絲,這邊就不附圖了

↓如怕線頭搞錯可以在case寫上分別對應的線
【指針式儀表板碼表更換分享】


↓紅圈部分,分別為下二:主要儀表板燈、中二:方向指示燈、上一:遠燈指示燈
【指針式儀表板碼表更換分享】

紅圈為轉速表線
【指針式儀表板碼表更換分享】

該部分就剩下油表線了
【指針式儀表板碼表更換分享】

↓白色底部case拿下來,就剩下表跟碼表的部分
【指針式儀表板碼表更換分享】
【指針式儀表板碼表更換分享】

↓再把碼表拿下來
【指針式儀表板碼表更換分享】

這兩顆分別為
上:原g4表
下(指針):馬車125表
(驚~!!!對沒錯,基本上完全一樣,但還是建議使對應10吋胎的碼表)
【指針式儀表板碼表更換分享】
【指針式儀表板碼表更換分享】

圓圈為g4馬達壞掉部分
左上:原本的迴力線已經亂成一團了
右下:齒輪部分崩壞~!!
【指針式儀表板碼表更換分享】

以上!更換完後,在依序反過來裝上即可

好吧~是有些小插曲

插曲(1)原本是買回馬車表做更換,換完後發覺...我的表"超快樂"
推測應該是12吋跟10吋用有誤差??
【指針式儀表板碼表更換分享】
之後去殺肉場,剛好有g4的表(運氣不錯~)
還八萬一公里的唷
【指針式儀表板碼表更換分享】

插曲(2)當更換完表之後,發生里程會跑但指針不跑的狀況
後來把碼表線換掉就搞定了!(原碼表線非g4用)




最後,儀表的燈也是可以自行更換的,規格為T10
就看自己喜歡哪種顏色囉~
【指針式儀表板碼表更換分享】

(沒有鍍顏色的是方向燈與大燈開起指示)
【指針式儀表板碼表更換分享】



前前後後拆拆裝裝了四次之多,感謝友人工具及技術支援
圖有不清楚的地方還請見諒,畢竟手黑黑又拿手機要拍照。
2013-07-31 0:58 發佈
文章關鍵字 儀表板碼表

imwe19 wrote:
一顆儀表貴鬆鬆,卻又...(恕刪)


請問06年指針會發光嗎?

你的指針怎退色成那樣@@

常曬太陽?
├愛像是什麼┼只能用人生百態去看待┤

葡萄不一樣 wrote:
請問06年指針會發光...(恕刪)


會唷,會發光喔




退色那隻是殺肉場買來舊表上的
應該是殺肉場曬太陽太久了


原本的被我摳到整枝掉漆了...
