先說明我的相機老舊而且當時快沒電了所以畫質差的地方就請多包函

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

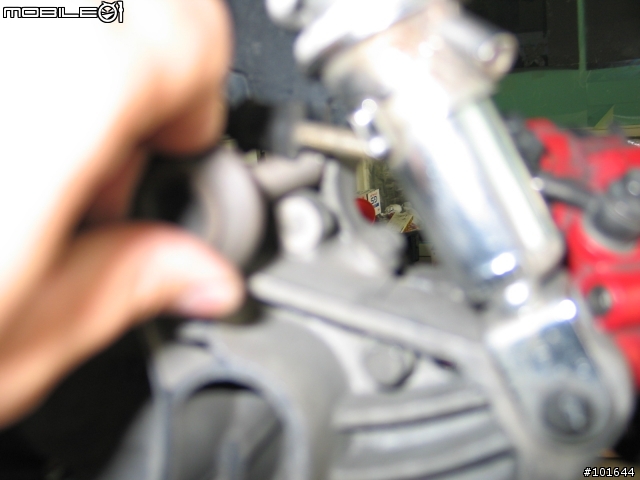

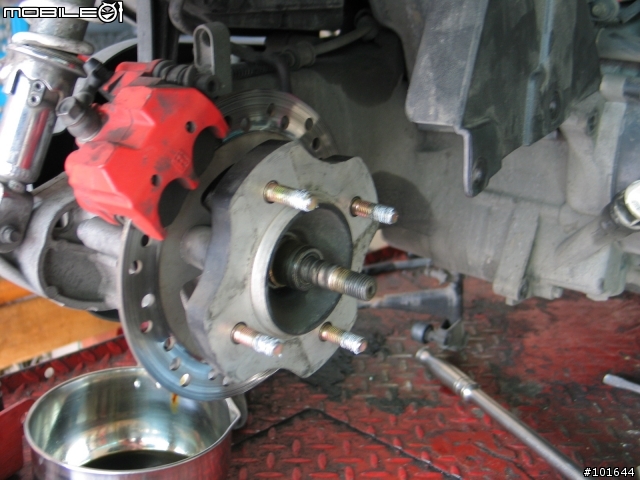

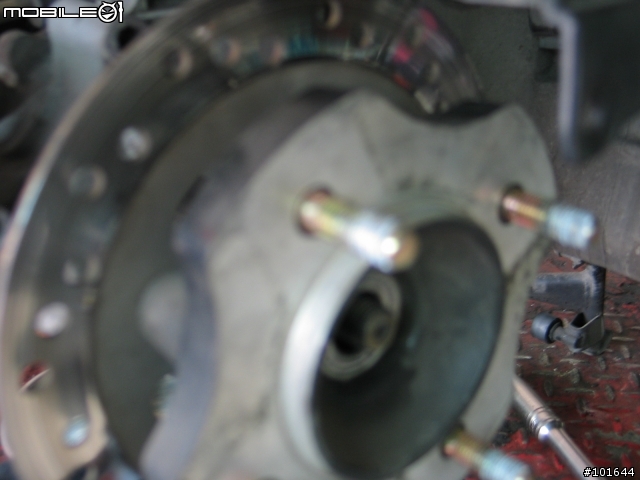

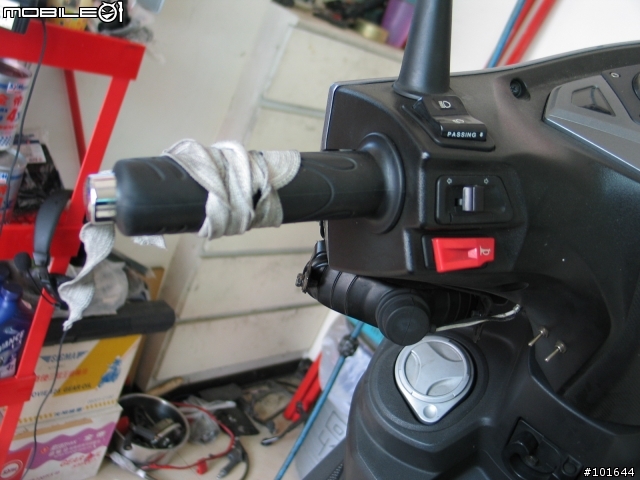

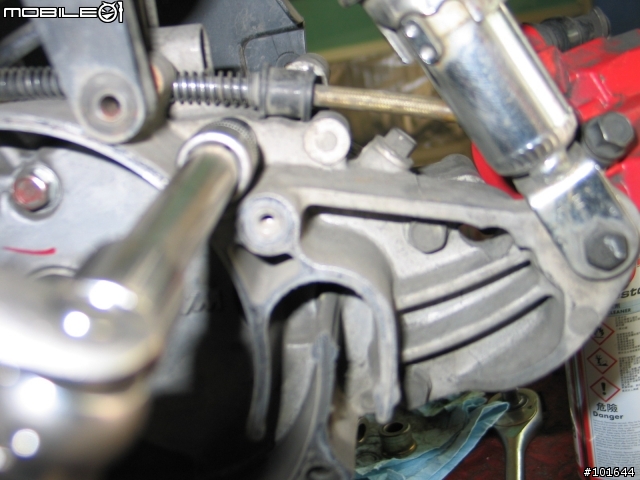

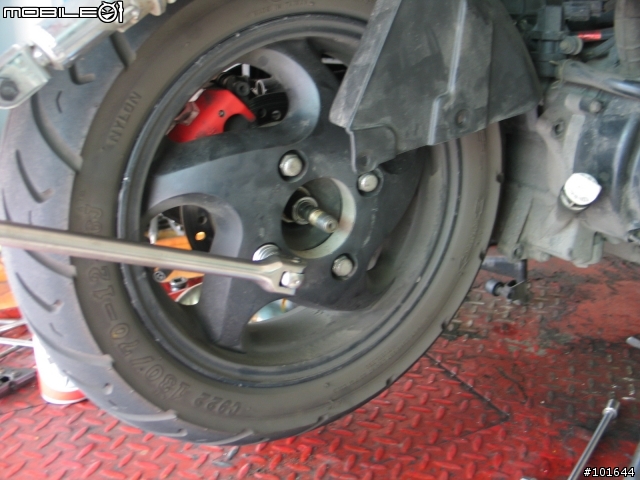

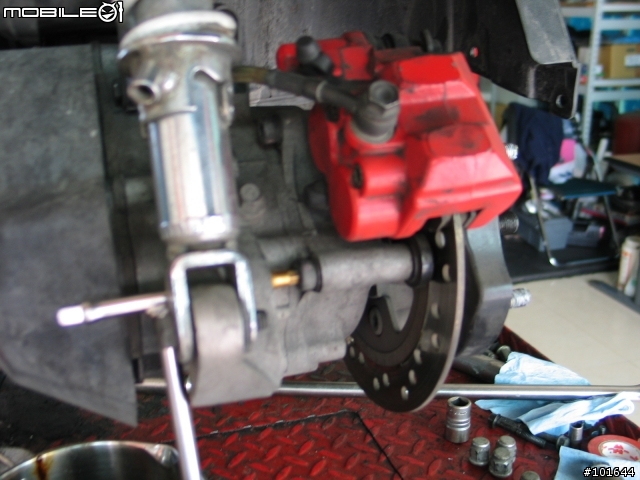

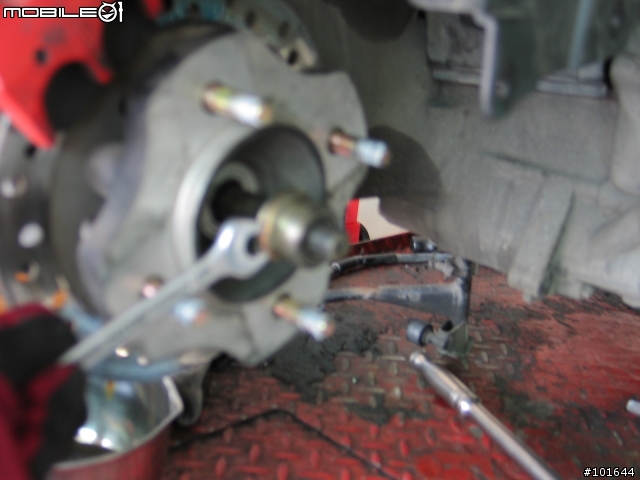

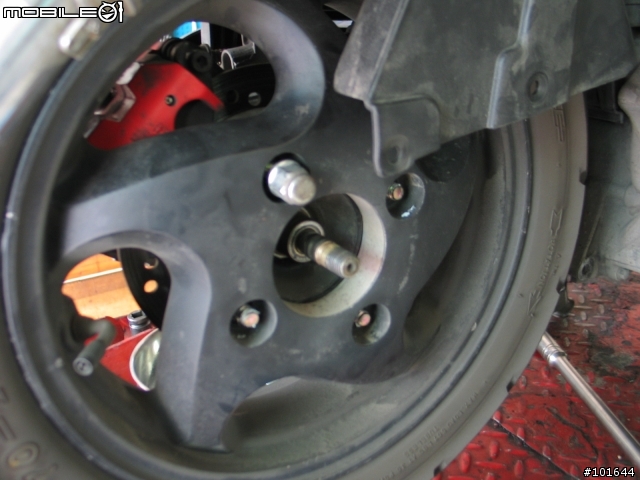

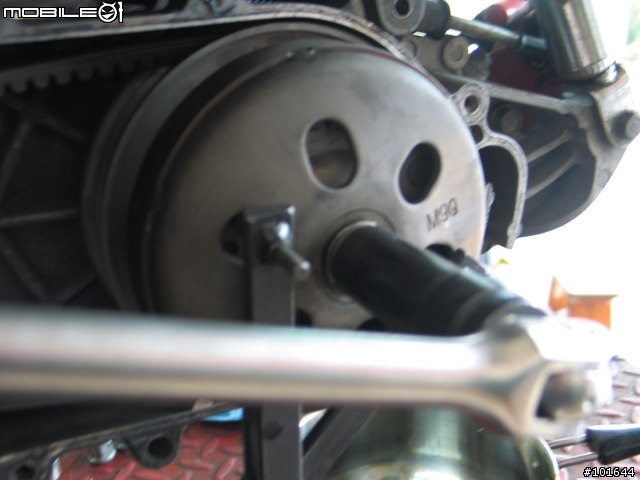

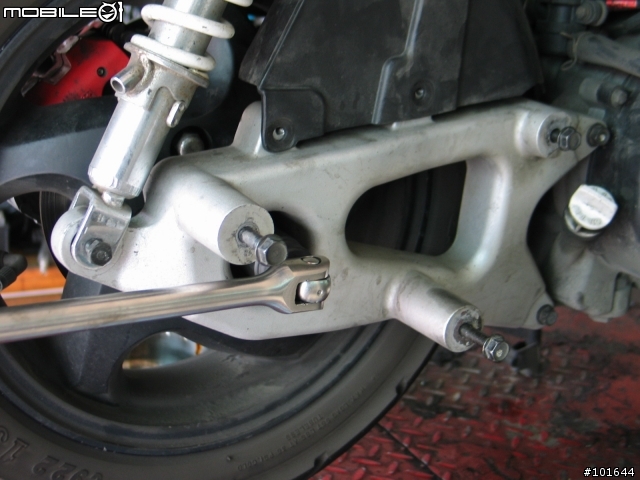

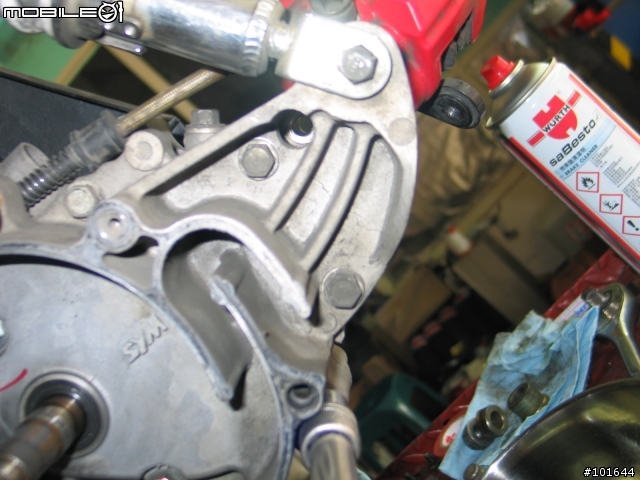

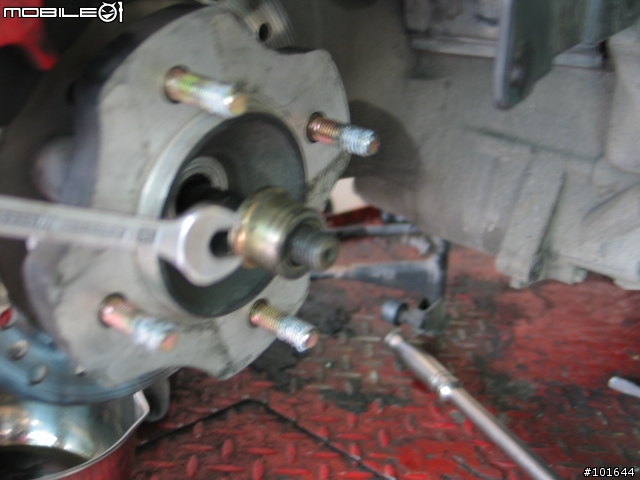

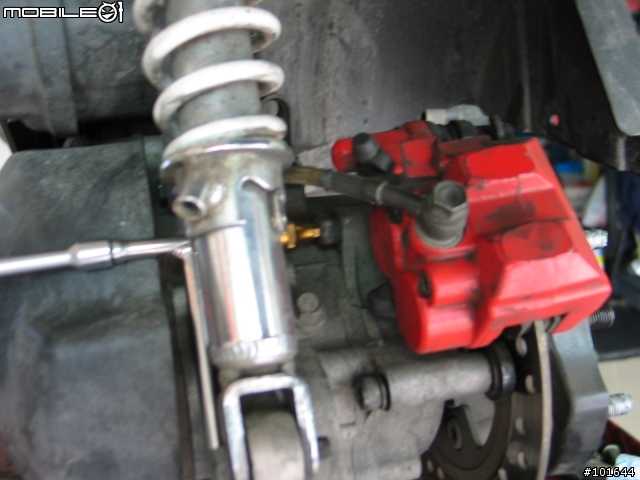

以上是手工拆除後輪與後碟與卡鉗的過程.......大家想為何不用氣動呢? 我的氣動掛了還在物色新品.

電動衝擊板手呢.....電池壞了電池送修.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

以下有注意事項

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

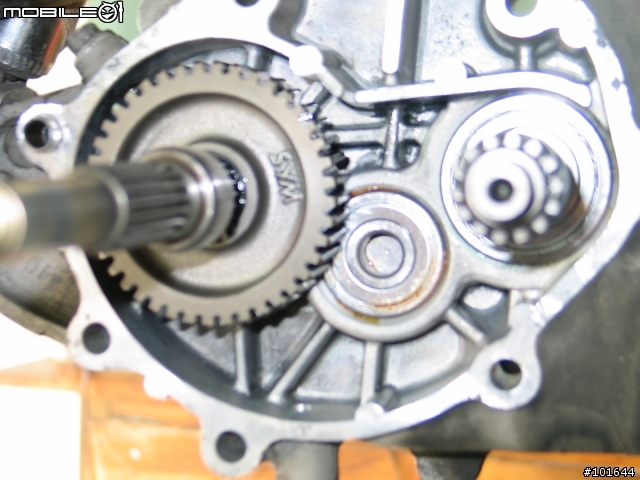

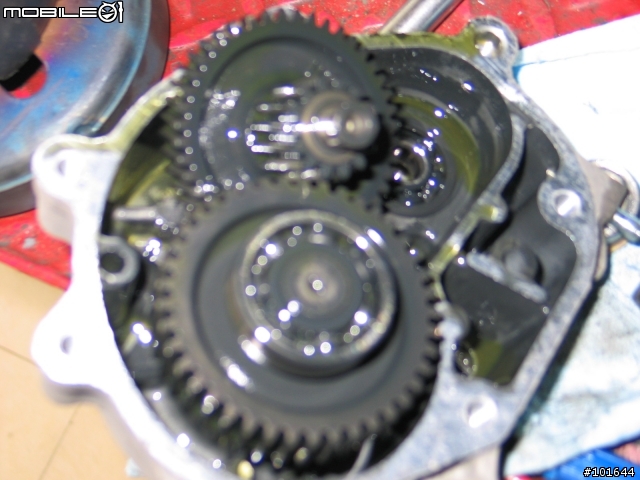

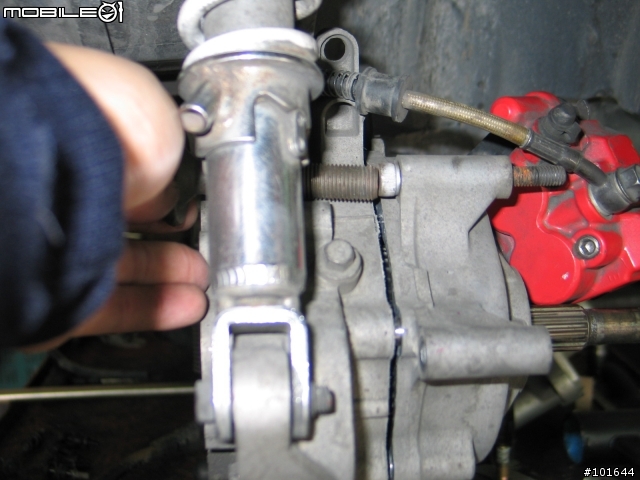

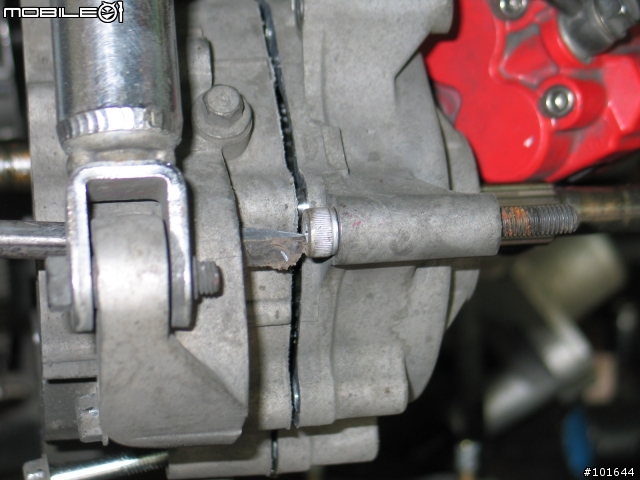

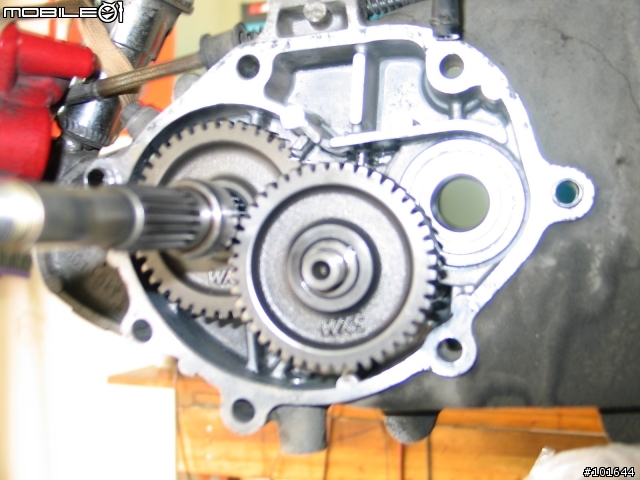

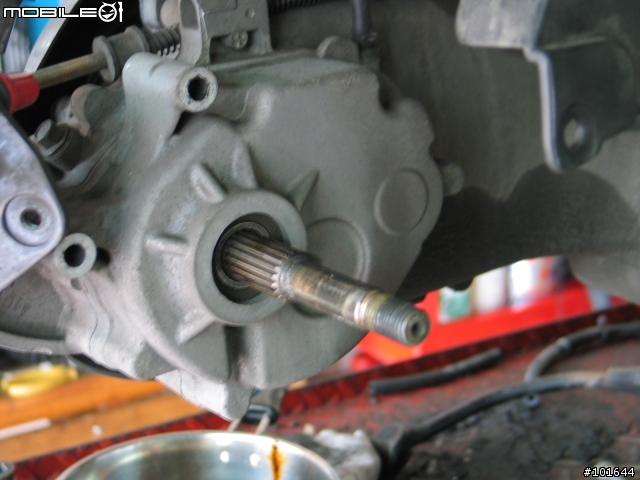

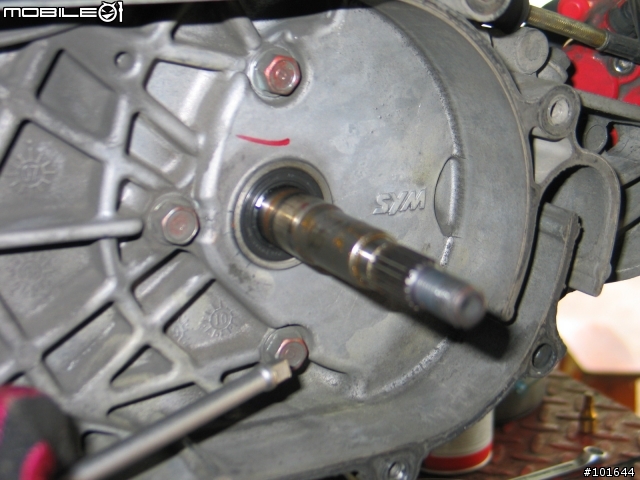

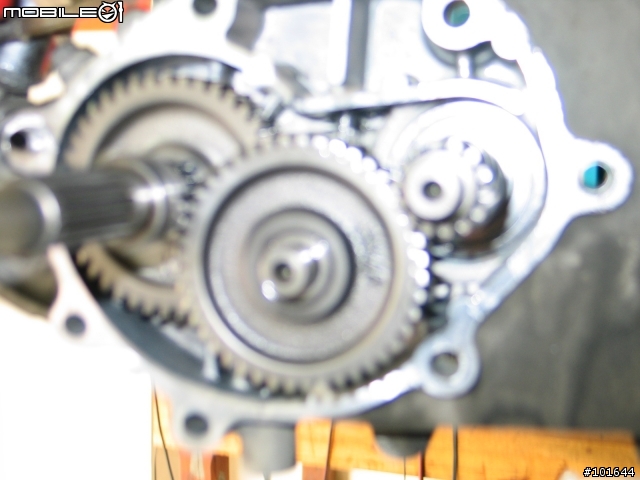

退出齒輪箱的組件要小心

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

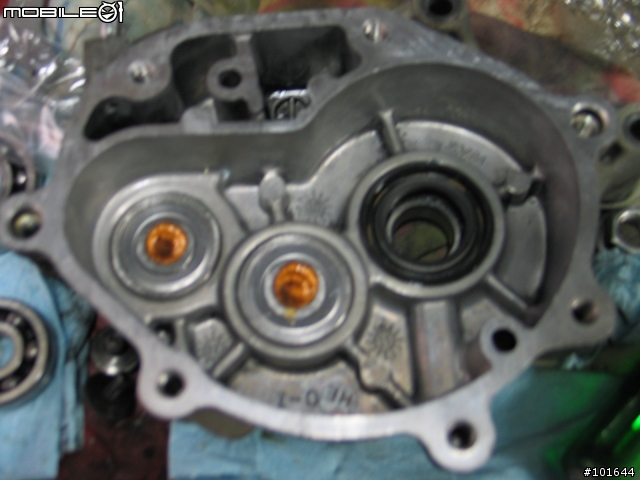

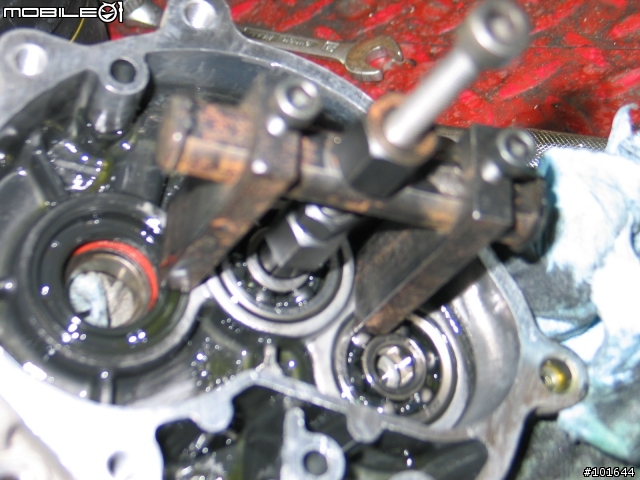

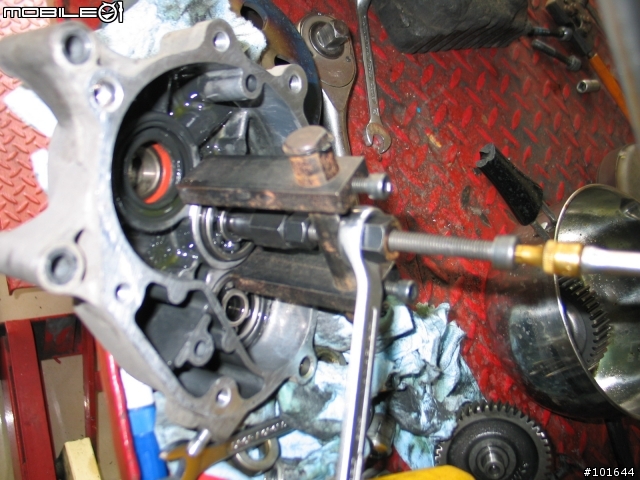

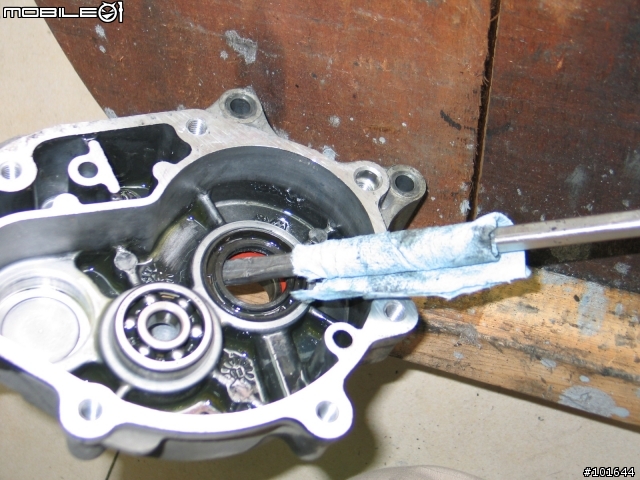

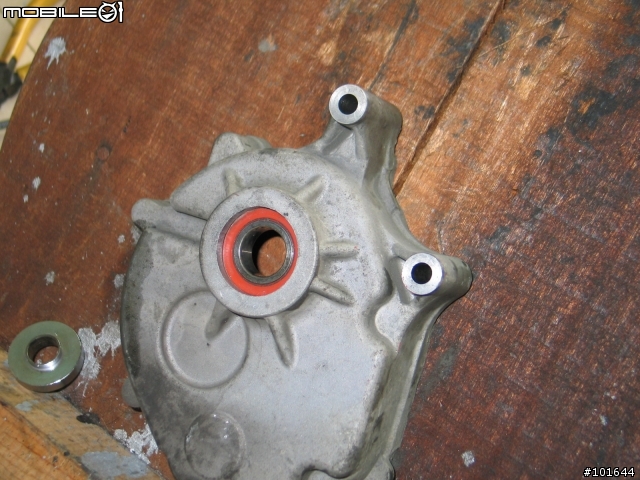

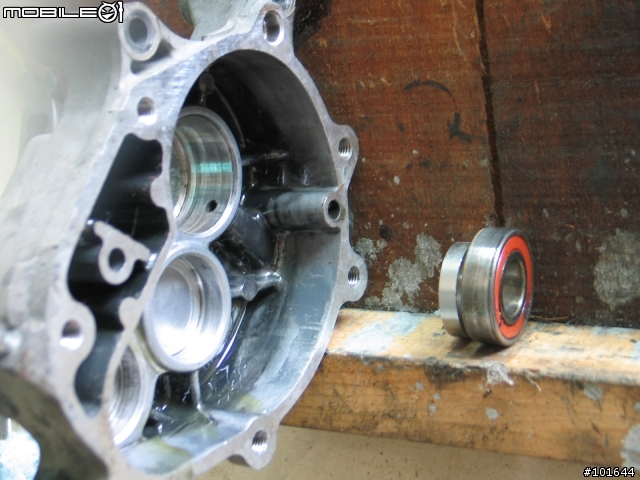

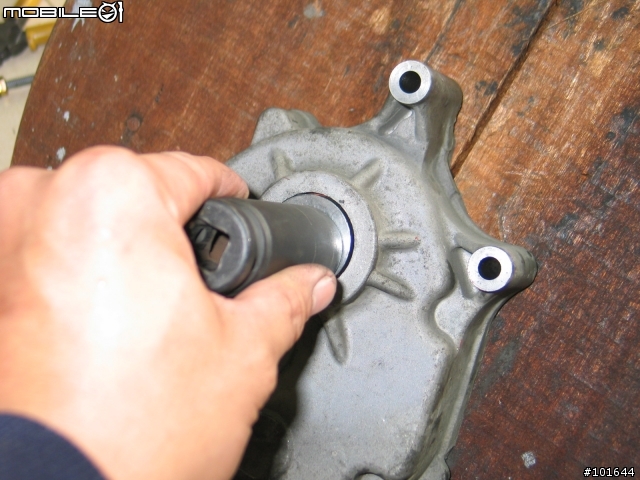

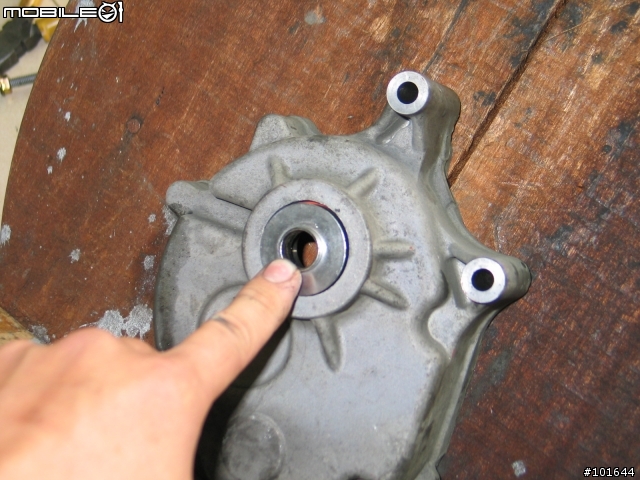

這裡插一下話拆除軸承要當心不要損傷到case

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

到這裡我的相機就沒電了......復原就把最前面的順序到退即可

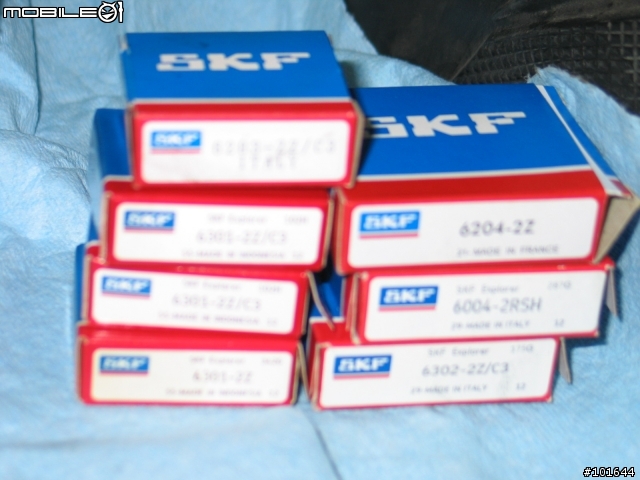

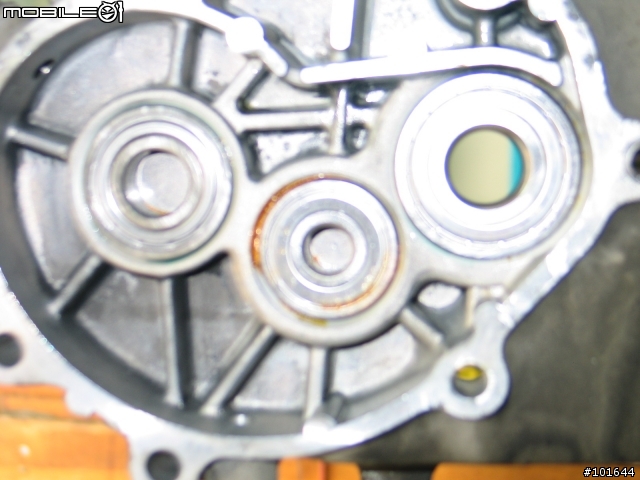

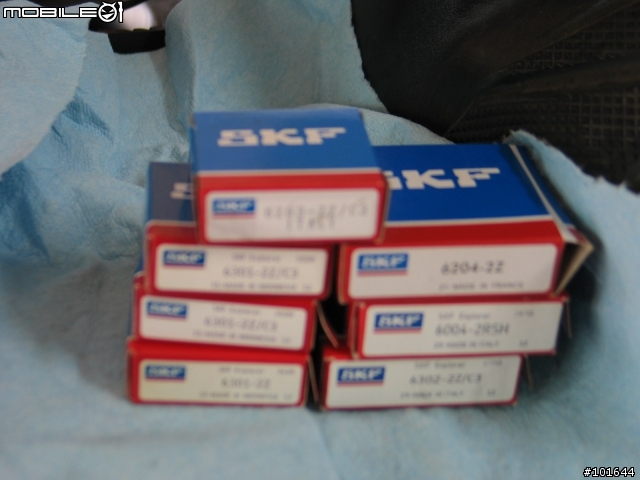

基本上是六個軸承兩個油封一張紙墊片
喔對了還忘了兩張圖歡迎參考及引用但是別忘了附上出處喔

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

隨手拍之傳動齒輪箱內軸承耗材更換. 三陽戰將150噴射雙碟.

2012-03-04 10:07 發佈

文章關鍵字傳動齒輪箱軸承耗材 150

VENOMXION
個人積分：42分
文章編號：34267496

42分

2樓

2012-03-04 10:13

前幾個月流行skf化
不過部份廠牌車系的軸承座
經過里程數摧殘後
真是不敢領教
希望圖能再多一點

chm

chm
個人積分：8分
文章編號：34267627

8分

樓主

2012-03-04 10:23

其實多年前的東吳機研bbs 就有全車 (除了SKF沒有製造的型號) SKF化的文章了

auxo

auxo
個人積分：4684分
文章編號：34268896

4684分

4樓

2012-03-04 11:52

雖然我也是SKF愛好者，但是軸承沒壞之前，就算是TPI也跟SKF差不到哪去。
所以我會省點力氣等壞了（噪音、震動變大）再壞。

補充：
我看到樓主的照片中，有一顆6203　居然是C3的。
齒輪箱每根軸轉速都不高（絕對比曲軸慢，曲軸頂多也才萬轉），用C3並不是好選擇。幫不了你

幫不了你

群青的高空......朱色的殘照...... 飛舞而降臨的...白青之王者.... 紅色沙塵---- 白色的...火焰，光輝的

a750828

a750828
個人積分：172分
文章編號：34269458

172分

5樓

2012-03-04 12:32

auxo wrote:
雖然我也是SKF愛好...(恕刪)

請問有SKF已停產的夢幻軸承 BB1-0120B嗎

I come from the Republic of China,ROC Army AirBorne Paratroops 忠義驃悍勇猛頑強

bob12156

bob12156
個人積分：53分
文章編號：34269616

53分

6樓

2012-03-04 12:41

你軸承的防塵蓋怎麼沒有拆掉?可能會潤滑不足。

auxo

auxo
個人積分：4684分
文章編號：34269770

4684分

7樓

2012-03-04 12:51

a750828 wrote:
請問有SKF已停產的...(恕刪)

那顆我沒有，我也只有一台原廠車有用這尺寸。
既然是原廠車，不需用這種好料啦。

bob12156 wrote:
你軸承的防塵蓋怎麼沒...(恕刪)

真的哩！不過鐵蓋是還好，防塵蓋跟內圈有點間隙。
塑膠蓋就糟了。幫不了你

幫不了你

不過這位前輩點出一個問題，軸承的蓋子跟使用環境。
前陣子拆自己的bws，後輪軸心的6004就是用SKF 6004 2Z的，軸承很不錯，但那個環境必須要塑膠蓋如2RSH。
所以那個SKF 6004 2Z等於是半殘，只能敲下來換掉。
日後頂多用在轉速不高也不需要防塵的地方，可惜。

或者是2T曲軸箱內曲軸軸承，一定是沒蓋的。

群青的高空......朱色的殘照...... 飛舞而降臨的...白青之王者.... 紅色沙塵---- 白色的...火焰，光輝的

NSRC

NSRC
個人積分：545分
文章編號：34269990

545分

8樓

2012-03-04 13:07

軸承

有油潤滑的地方

要用　無蓋軸承　這樣耐用度才會好
有些地方設計比較特別　會用單面鐵蓋　把油留在一邊

要防水防塵　請用　雙面膠蓋

鐵蓋防塵但不防水
容易進水的地方　如前輪　後輪軸　排骨
只要油封老化滲水後

鐵蓋裡面的黃油　會很快被水洗掉　然後裡面珠子會生鏽
最後會爆珠

雖然很多人都強調　原廠新車換 SKF 沒有差
我自己 40000 KM 換過　也是如此

但有遇到多位 4000 KM 換 10000 KM 換 20000 KM 換
車種不同　車主也不同　換完後
紛紛表示　有很大差別　且　一直強調　絕不是心理作用

hcy71derek
個人積分：34分
文章編號：34270020

34分

9樓

2012-03-04 13:10

你的相機沒有很差,也跟電池有沒有電無關.. 大部分的照片都失焦了..看得很吃力..
這與拍攝者有關,與相機沒太大關係, 請細讀說明書或是請教會拍照的朋友,該如何操作相機才不會失焦

inkk

inkk
個人積分：10935分
文章編號：34272229

10935分

10樓

2012-03-04 16:03

chm wrote:
先說明我的相機老舊 ...(恕刪)

攝影技術的問題比較大相機跟電池是無辜的........

軸承向上面版友說的蓋子挖掉比較好.....

另外開閉盤軸的軸承安裝
最好先軸承內圈上軸而後軸承外圈上CASE 這樣符合安裝受力原則......

石墨齒輪有以前常有災情傳出還是能不用就不用吧～
所造成的異音除了軸承齒輪也是一個問題點
