LED燈

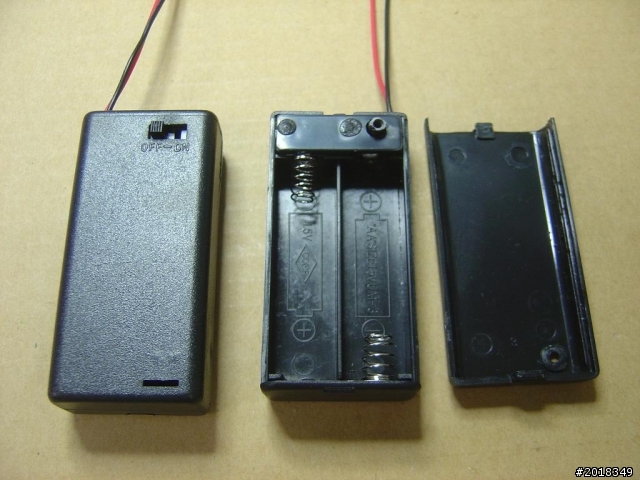

三號電池盒附開關

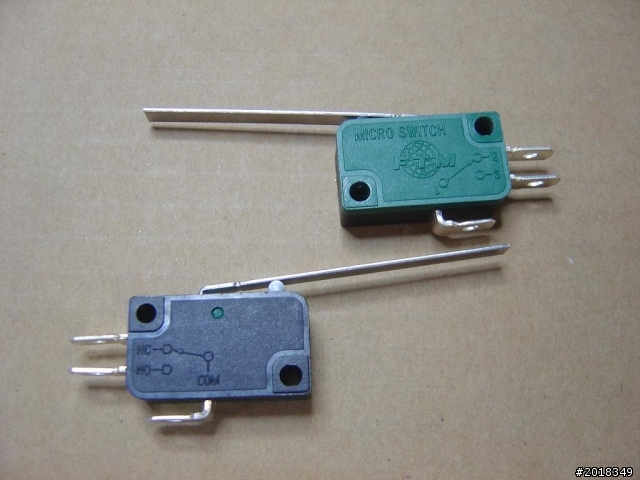

微動開關

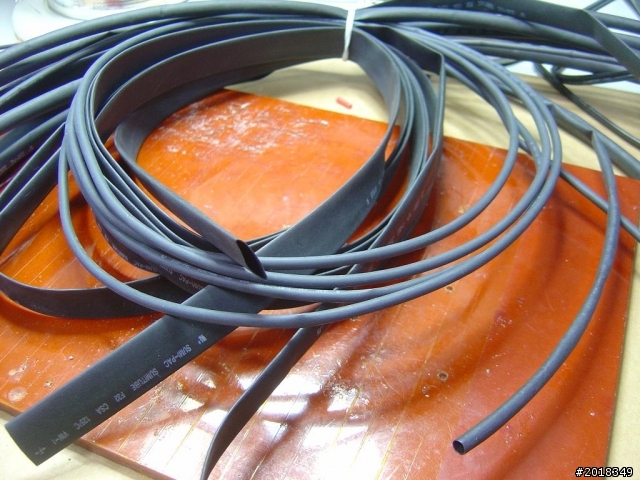

熱縮套管

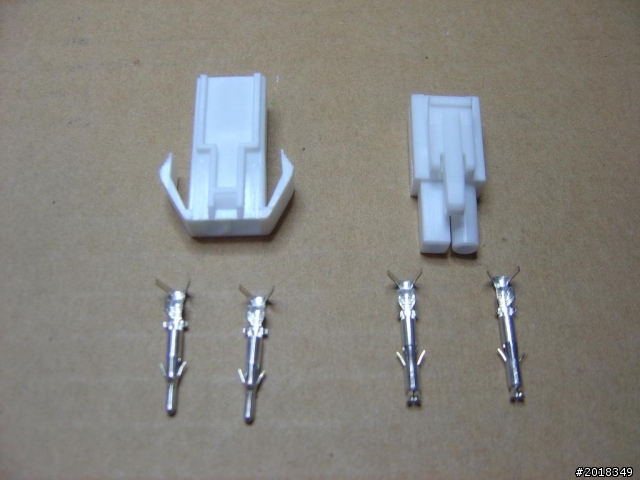

空中接頭與PIN針

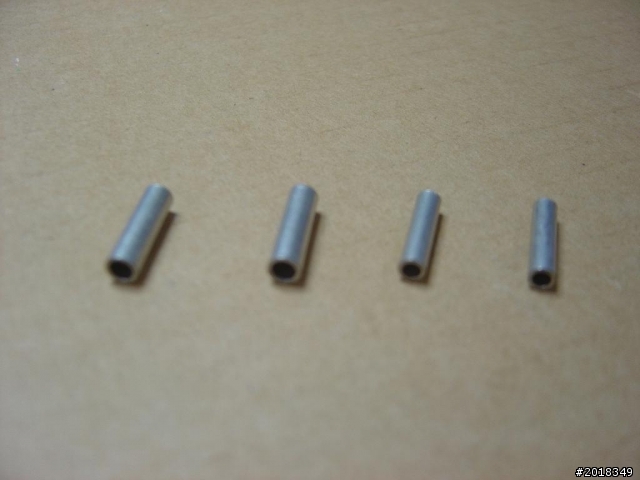

壓接端子

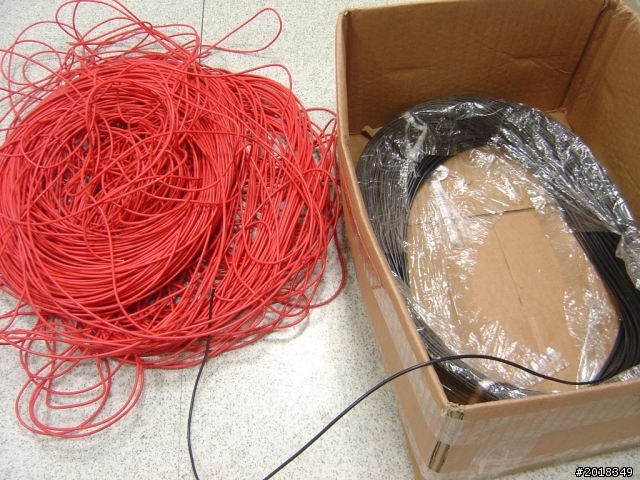

18AWG線材

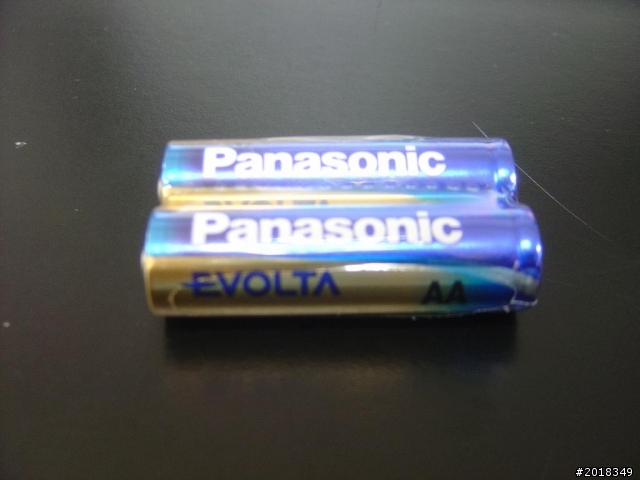

乾電池

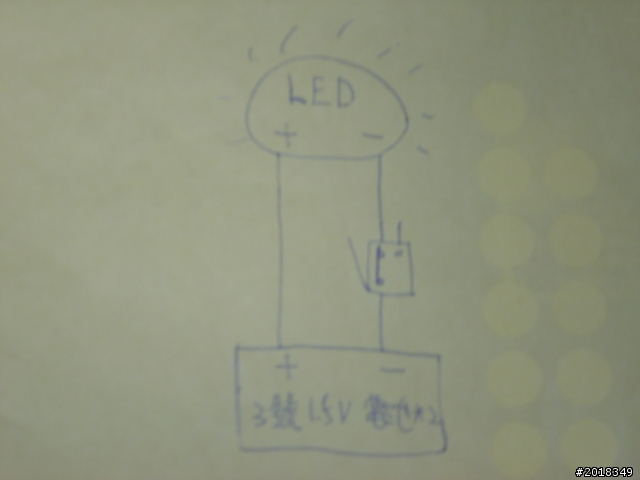

線路圖

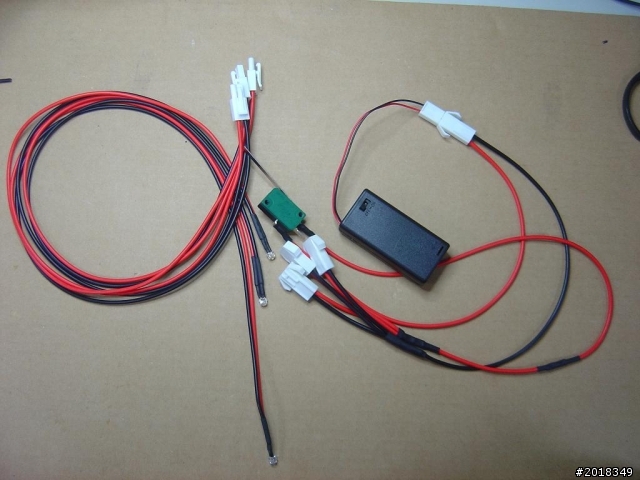

製作好

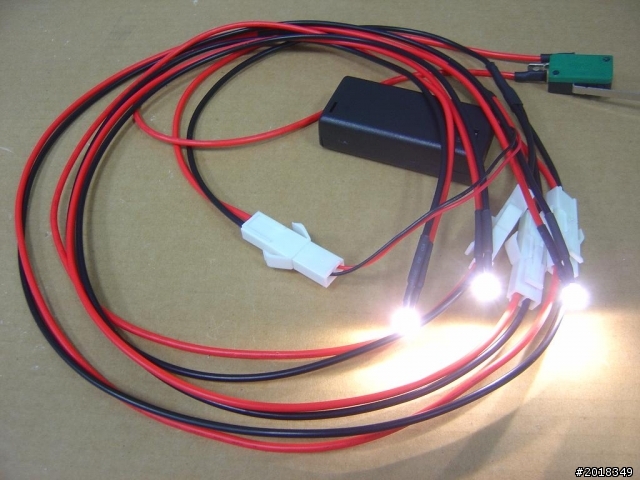

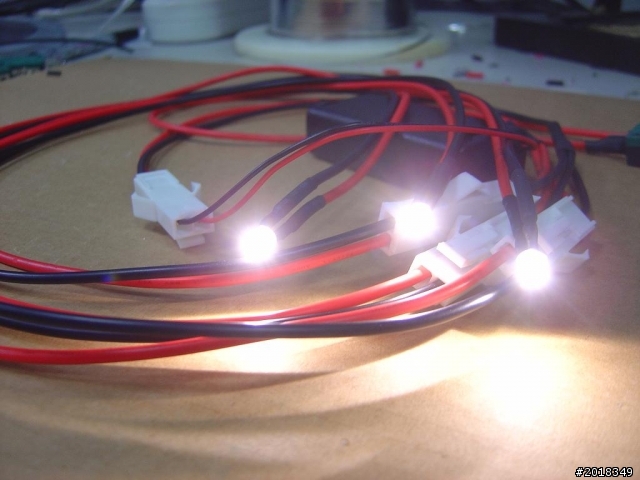

點燈01

點燈02

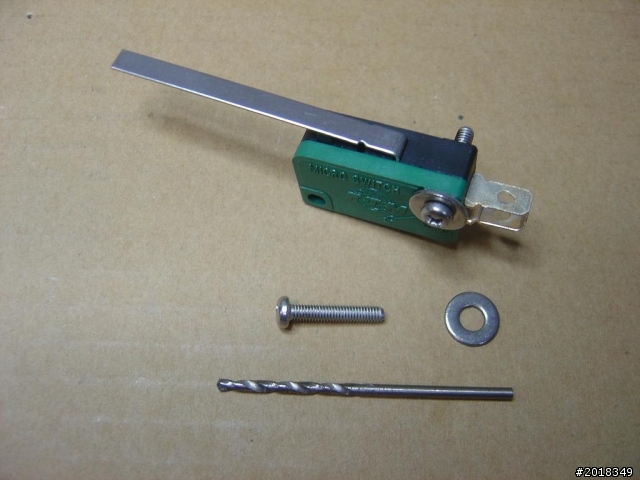

準備適合鎖微動開關大小的螺絲

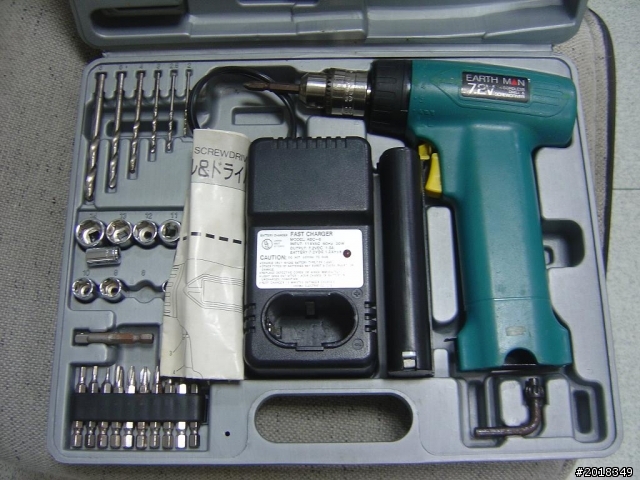

電動起子及鑽尾

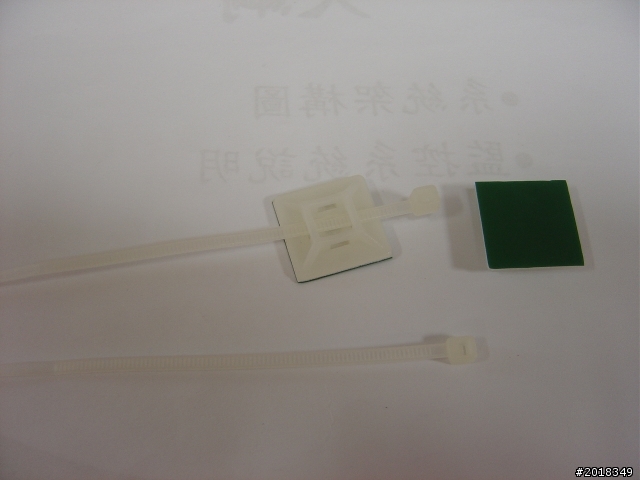

LED固定貼片束帶

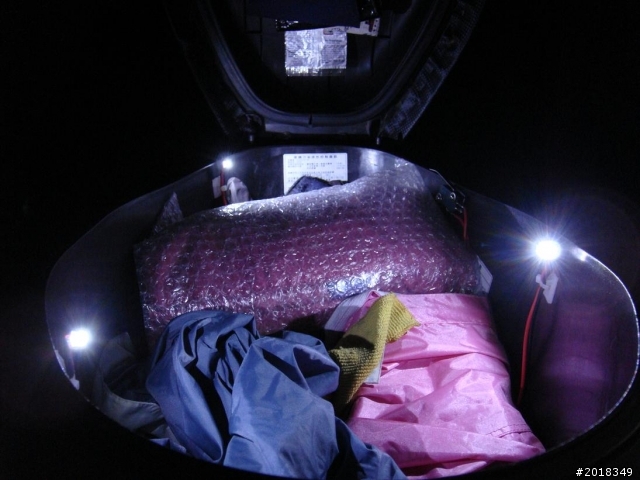

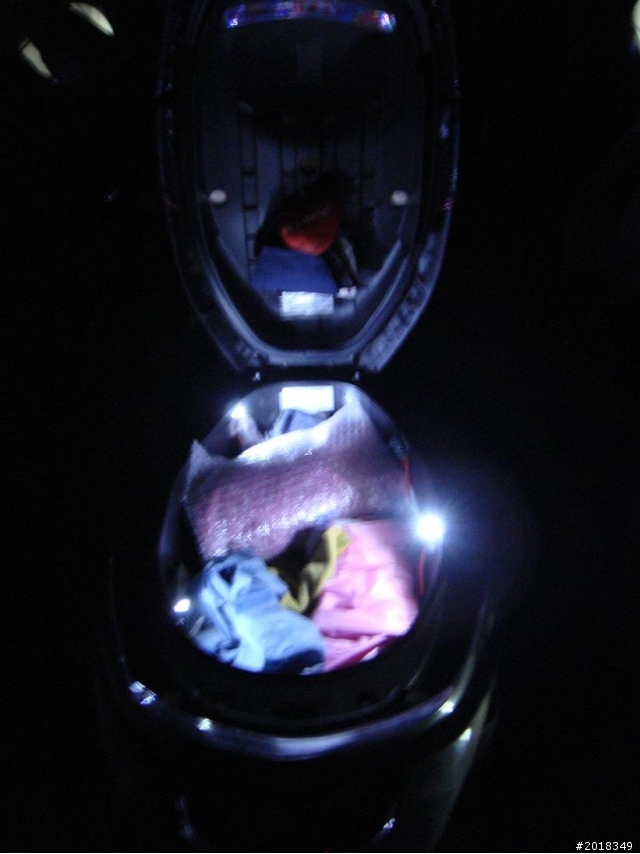

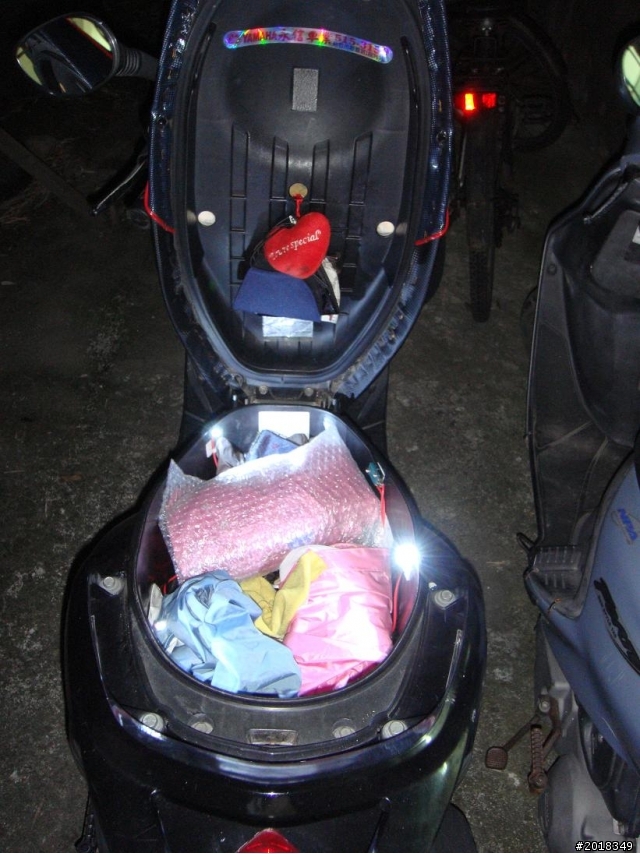

安裝完成照01

安裝完成照02

安裝完成照03

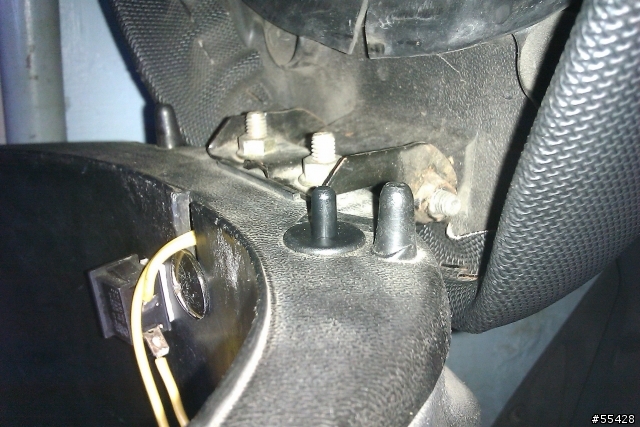

這組設計只需要鑽兩個小洞鎖微動開關固定,而且任何一個車廂皆可使用

使用兩個3號鹼性電池 , 假設為2700mah
(目前充電電池一般大一點的容量2700mah , 鹼性電池又容量更大 ~)
一顆LED約吃20ma , 這組裝3顆共消耗60ma 2700 / 60 = 45hr *60 = 2700 分鐘
假設一次開關車廂5分鐘 一天開個4次 (一般要開到五分鐘應該很少 算最大值吧)
2700 / 20 = 135 天 那135天才要換一次電池
假日或什麼根本沒用到車的話就更別提了,粗估正常使用一年才換一次電池
優點:
1.各車型車箱皆可安裝
2.不用接到機車電瓶,不易造成其他故障干擾
3.開車廂即亮,蓋上車廂即滅,(在完全黑暗的地方開了車廂還要摸黑用手切開關來開關車燈不是也麻煩?)
4.只須在車廂內鑽兩個2mm左右的小洞,不會破壞車廂太多
5.維修LED或更換電池方便簡易
6.成本很低,1顆LED即夠亮,三顆位置就可照全車廂 (160度*3)
7.非常之省電
缺點:
1.線路在車廂比較多(其實拿大的膠帶貼住或束線帶整一整也就比較不會影響)
2.比較沒那麼美觀些 XD
謝謝觀賞 ~
