[分享]+[教學]老Dio硬上魚眼+HID

[分享]老車已死10年~ 實在不捨,絕招盡展,拼死讓它重生,梳妝打扮賦予新任務...
這是小弟偶剛剛的發文,把魚眼的部分單獨拉出來...

近幾年新款的機車,各大車廠已經有比較注意電系及大燈的反射光型...
無論是亮度或光型已經很不錯了...

早期根本沒人在注意光型的,好像大燈只要有亮就好...
有些車款的大燈甚至連反射的鏡面都沒有,(我的DIO舊燈就是)
燈具內部直接就是塑膠原色 XD,完全只能靠燈泡本身的亮度...
也因為如此,電系也就不太講究,發電量通常都不怎麼樣,
尤其大多的車款都是單向半波
拙拙的大燈+霧面燈罩,配上鳥鳥的單向半波發電,真的是絕配...
嚴格來說,我只把它當"定位燈"...
開大燈只是為了讓其他人知道這裡有一部機車在行駛,如此而已...
甚至有時後轉速低時,昏暗的程度比"定位燈"的功能還不如...(例如等紅燈時)

至於大燈應有的最重要功能.....照明
對早期的速克達機車來說,只有一句話......"麥憨阿啦~"

其實以前也不覺得怎樣,反正大家都一樣,沒麼感覺...
但近年來的進步,其實可以發現路上很多機車非HID的大燈都好亮,也不刺眼,表示光型很不錯
當然,也越來越多直上HID卻沒上魚眼的小鬼也越來越多...
每次在路上的對向出現這種的話,瞬間感覺自己像一隻小松鼠,
在黑森林裡被獵人的強光照到似的-----不知所措~
當下就算憤怒,又能如何呢?
把近"定位燈"換成遠"定位燈"予以反擊嗎?
哈哈哈~搞不好人家連我有換成遠燈都還不知道哩...

最近偶把20年的老DIO重新賦予新任務,從裡到外徹底給它"通血路,清腹內"之後
原本是上OSRAN 35W雙燈,無奈大燈先天就是不良,雖有改善,但還是不如我意...

有些人會質疑,怎麼可能DIO可以上2顆35W燈泡,發電量怎麼夠呢?
的確是...所以在全車整理時,已經先想到這點
原本單向半波我是改了單向全波,(全車除大燈外全LED化)
大燈直接吃電瓶(至於啥是單向全波,不是本篇的重點,我就不再贅述,爬文即可找到相關文章)
經測試雙35W勉強夠用,但是還是不滿意(反射面實在太爛)

偶對大燈的要求很簡單只有三點...(好像是廢話,大多人都是這樣吧 XD)
首先..."照明"的功能要能發揮
其次...不能刺眼,妨礙其他用路人(因為偶也極其討厭這樣的人)
最後...遇到"不懂禮貌"的強光獵人時,小松鼠要能用光束大砲予以反擊

於是只好吃了秤砣鐵了心,最終之路..........魚眼+HID
為了符合上述第三點,無論遠近燈都必須是HID
同一顆燈泡,近燈是HID,遠燈是鹵素的那種就不考慮了....
(因為鹵素遠燈,小松鼠當反擊用的光束砲還是不及格)

所以遠近魚眼+HID是唯一選擇了...

DIO我想大多人都知道它的大燈之小,先找到能塞的下的魚眼再說吧...
爬了不少文+找了很久,終於找到一顆福安最小的魚眼,(請不要問偶價格,我不會幫人廣告,請自行搜尋)
光看標示的尺寸,能不能裝就已經是一拜了...

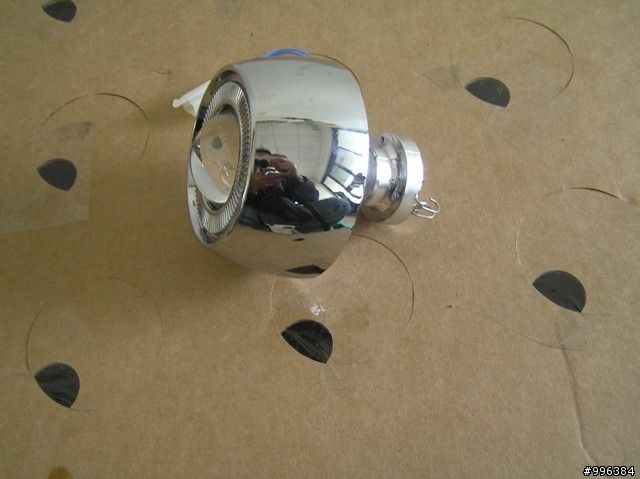

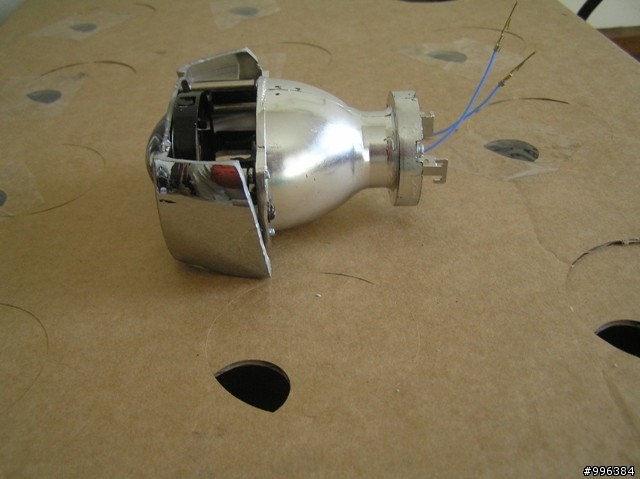

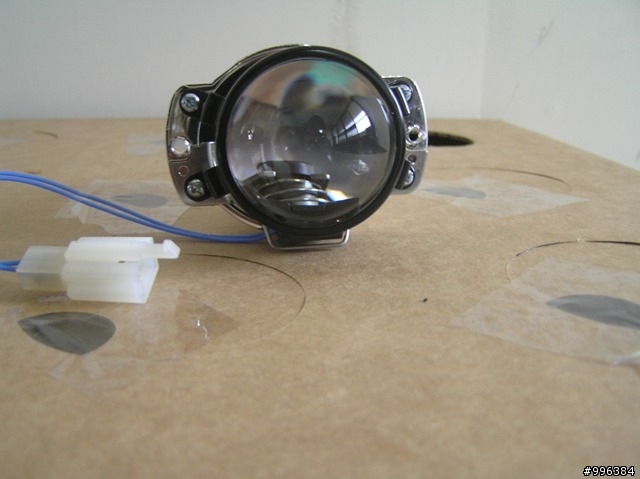

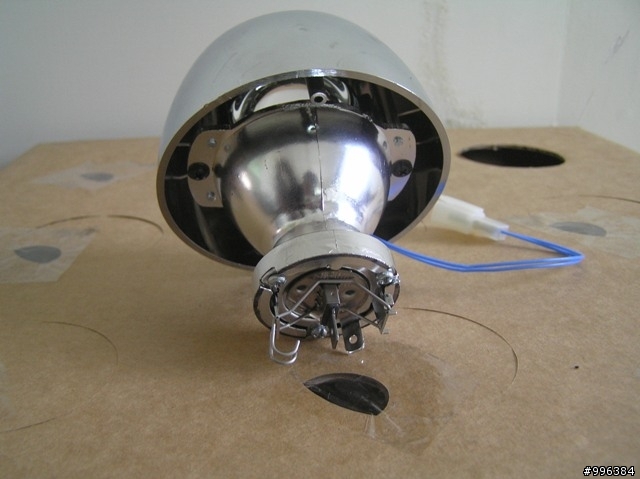

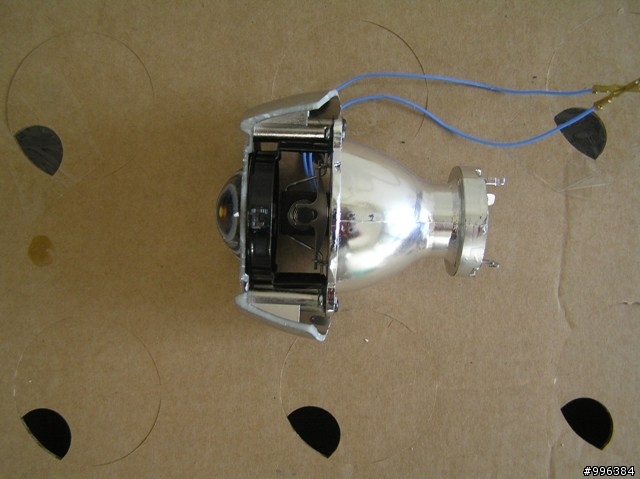

魚眼收到了

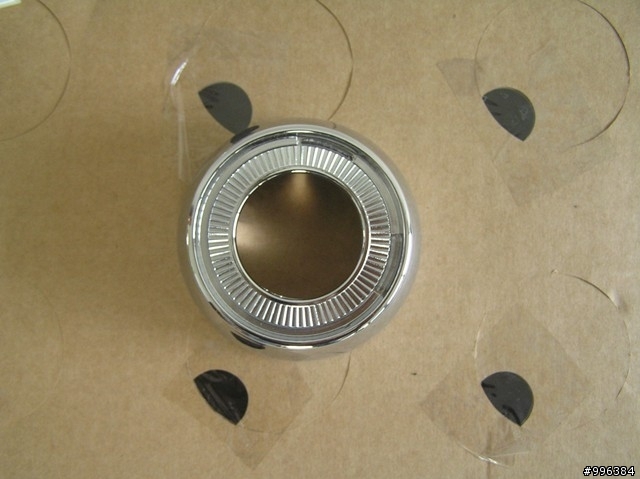

飾圈

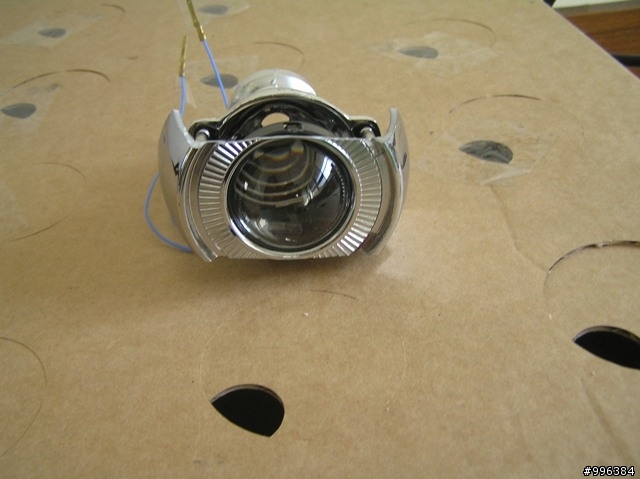

跟飾圈結合看看

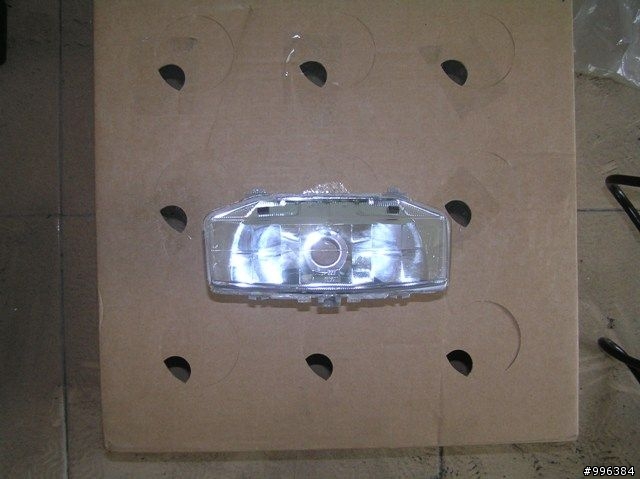

新的原廠燈具...


OK~手術開始...
熱風槍伺候,要把透明燈罩分離...


不知道為啥,這燈罩真是天殺的超級難拆,拆的快瘋了,以前拆汽車的燈罩都比它容易...

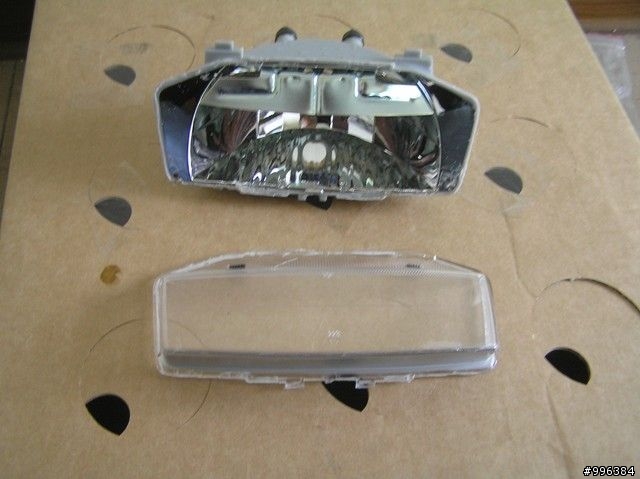

費了好大的一番功夫,終於給它弄開了...(一定要注意,不小弄爆就毀了)

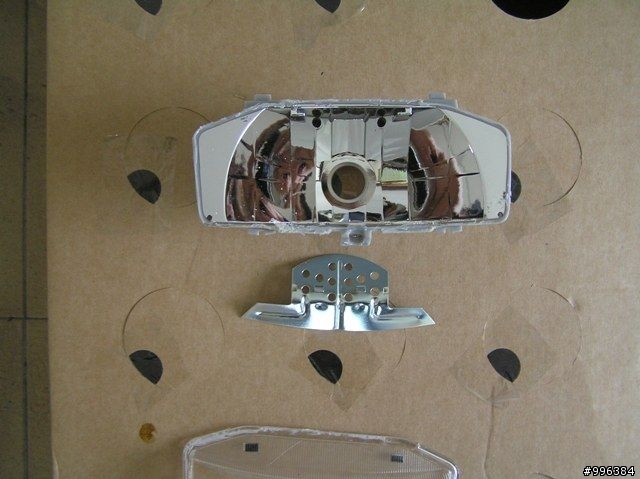

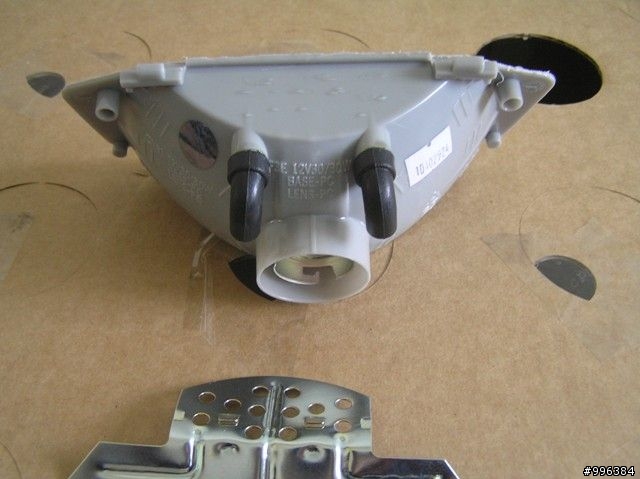

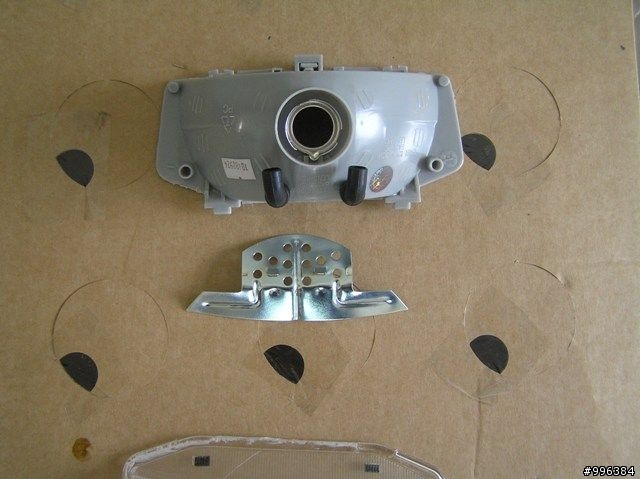

有看到嗎?鐵片是遮光片喔...

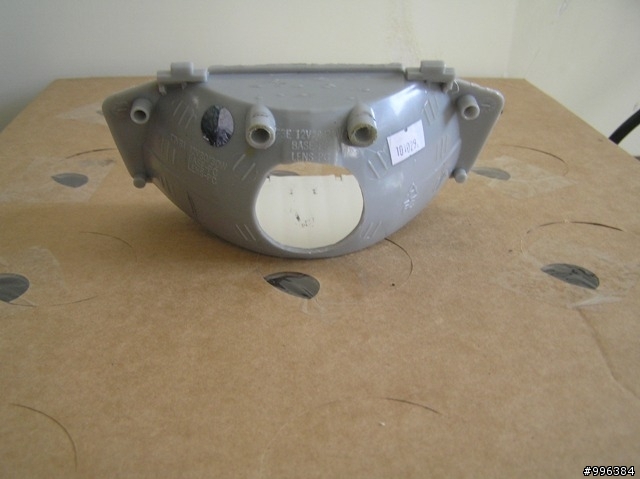

要挖的大小先畫好再開挖...

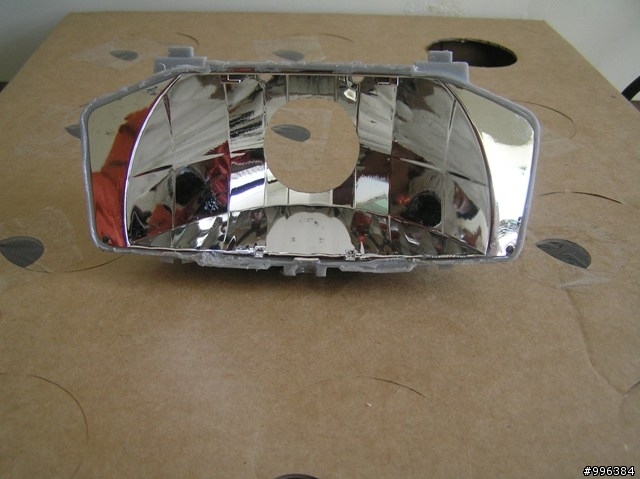

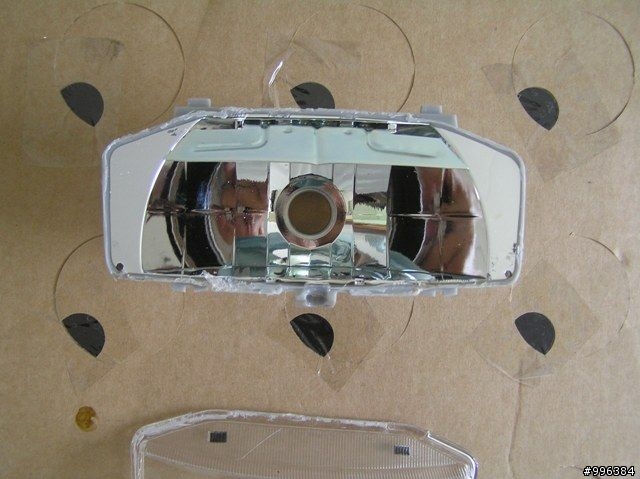

不小心就挖好了




接下來飾圈要修到可以塞的下,也是先畫好,我用鋸的,
鋸的差不多再慢慢修,修到可以裝的下為止...

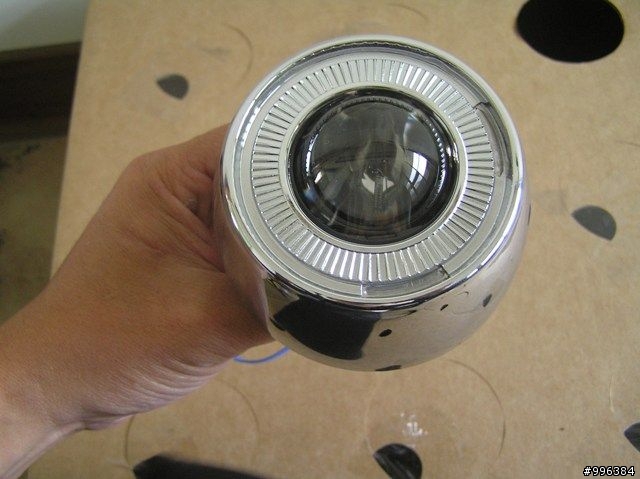

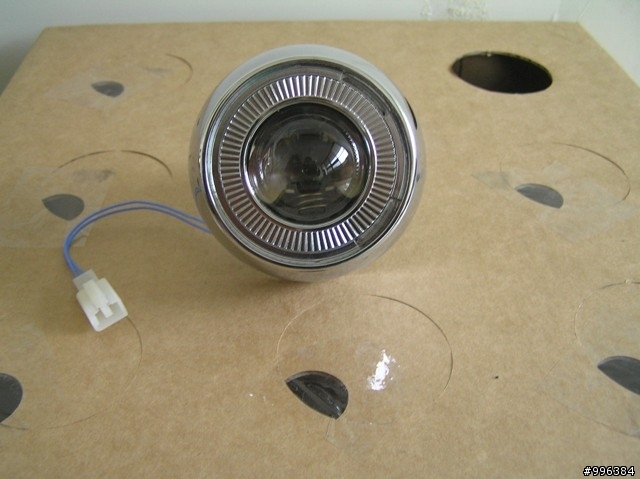

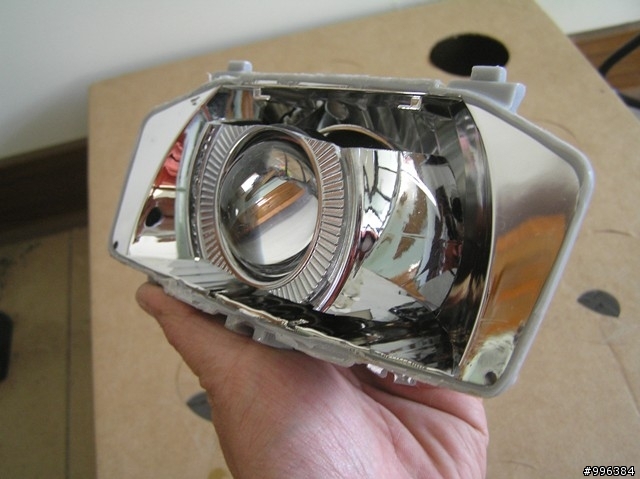

先跟魚眼結合看看(有沒有看到飾圈只剩下一咪咪的相連?沒辦法,這樣才塞的下)

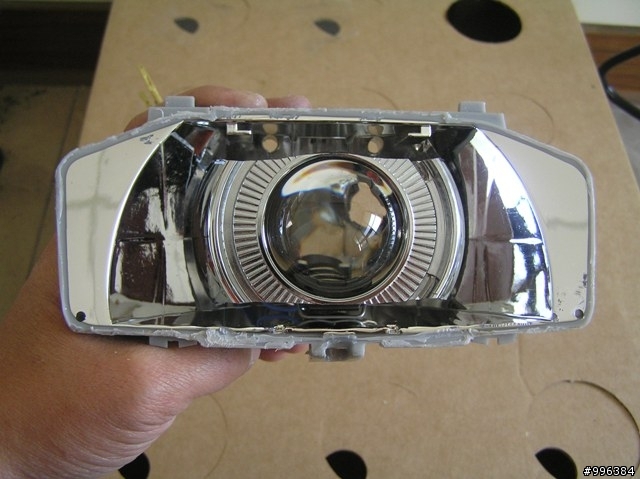

再跟燈座結合看看




車剛整理好時,裝在車上的是雙35W的頭燈
因為在家裡的4F我的工作間做這些事,為了確保遠近燈切線的位置,(要先確定遠近燈是在合理的範圍內)
我把整個車殼連大燈總成拆下,才能在4F做這件事

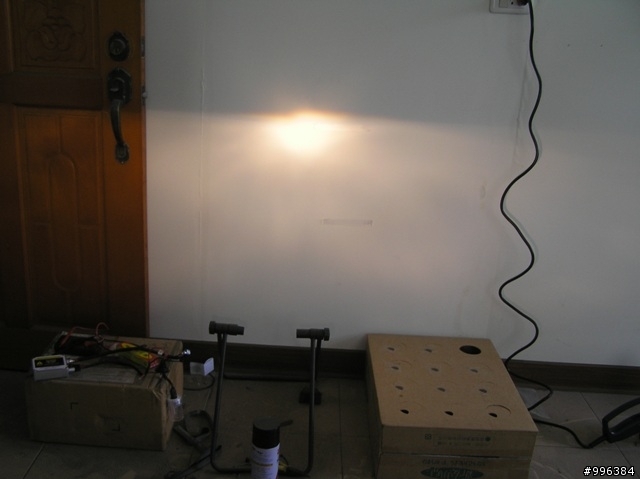

首先,先固定位置後,開啟雙35W的近燈,作上記號(不想用筆污染牆壁,我是貼膠帶)

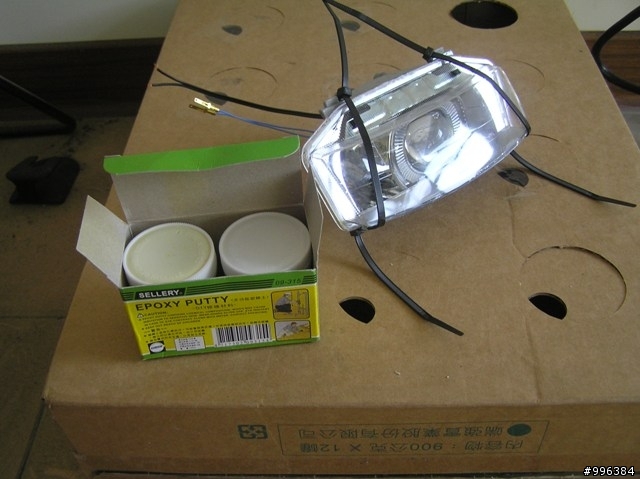

接下來拿出塑鋼土,
















魚眼跟燈具結合,上塑鋼土後至少會有半小時以上還是軟的,
趁這個時候先上殼,把近燈的位置調整好
為啥要做這動作?其實原廠燈具遠近還是可以微調,
但固定魚眼時也不能差太多,萬一差太多超出可以調整的範圍就糗了
這就是為什麼我要這樣作的原因...

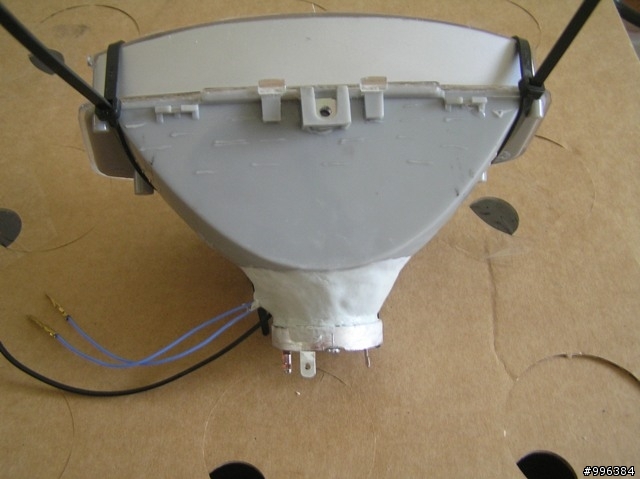

切線位置確定後然後靜置一晚讓塑鋼土完全硬化


近燈(我是先用我汽車退役的55W H1鹵素測試,只是為了喬遠近燈高度)


遠燈

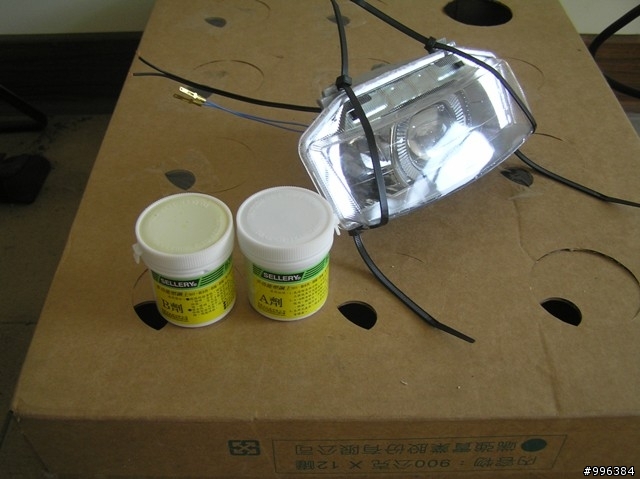

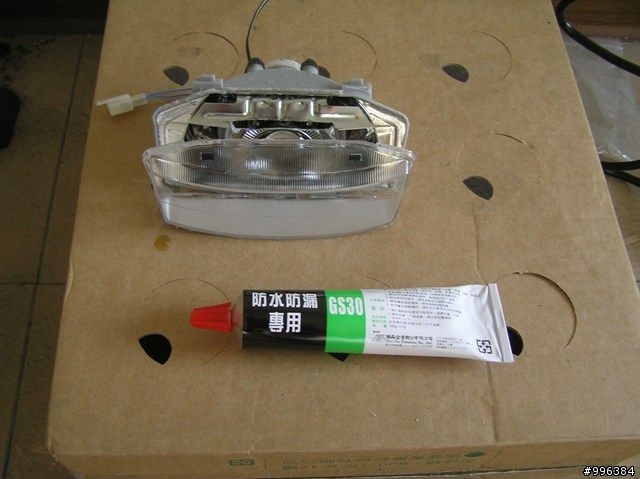

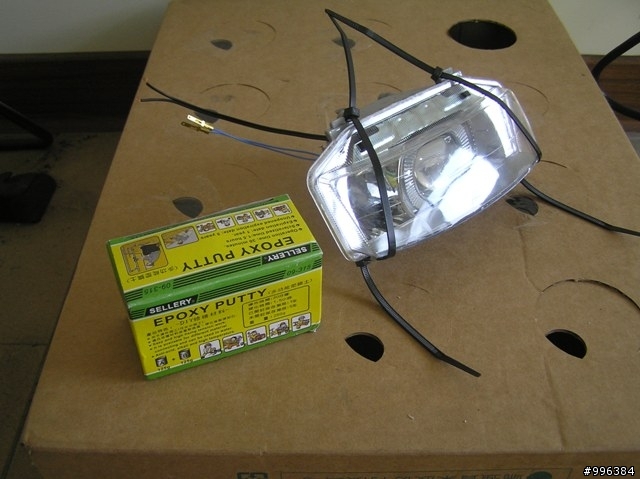

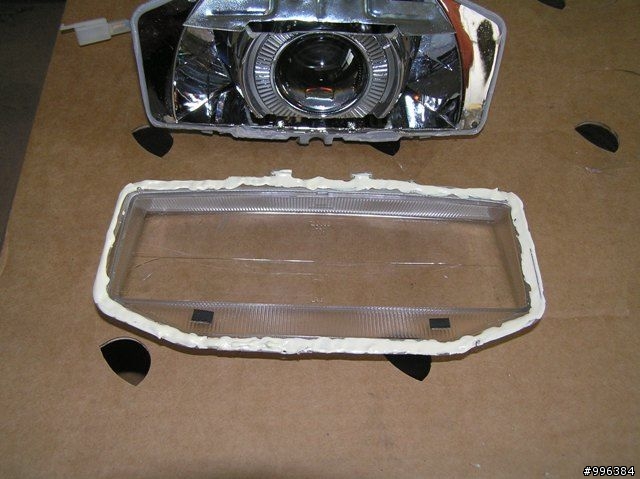

硬化後,拿出填縫膠

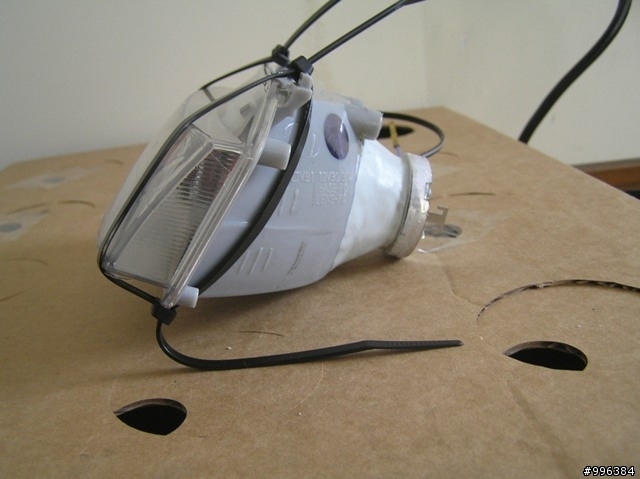

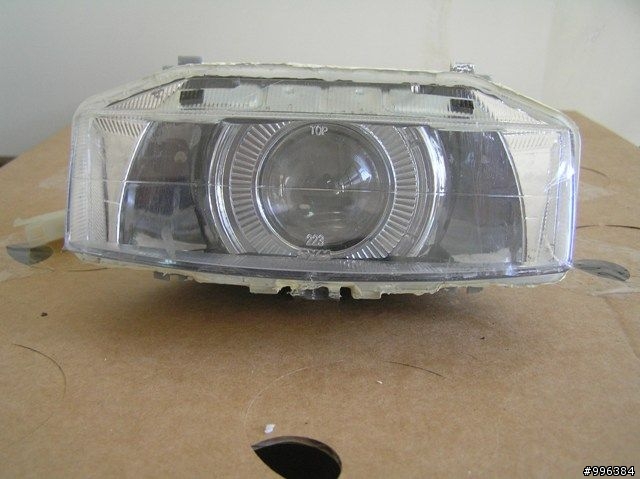

將燈罩跟燈具結合

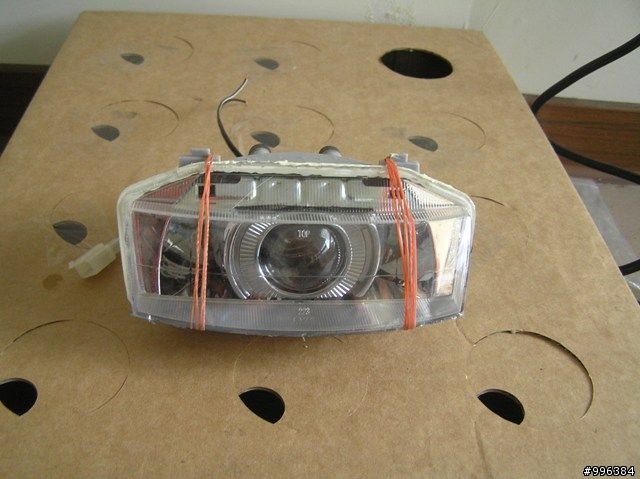

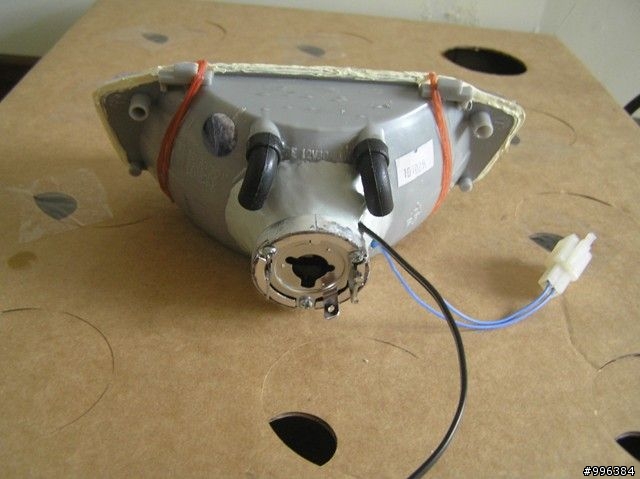

為了確保有確實接合,我又靜置一晚(其實應該不用這麼久,反正就放著去睡覺,不管它XD)

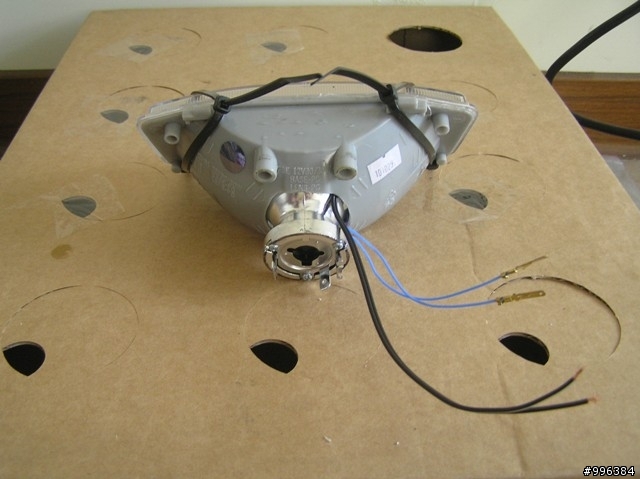

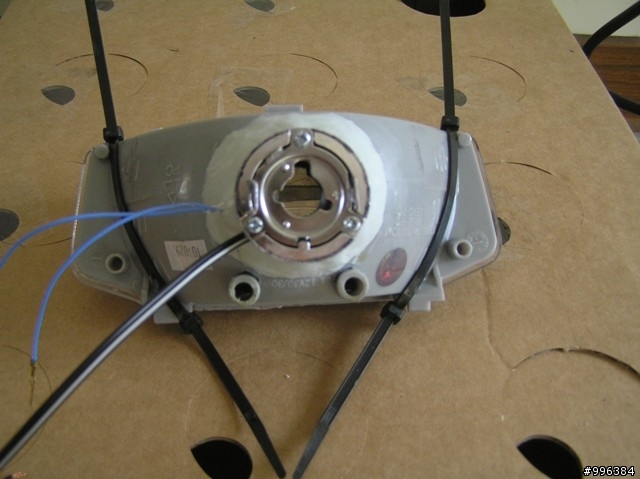

OK~拆線...

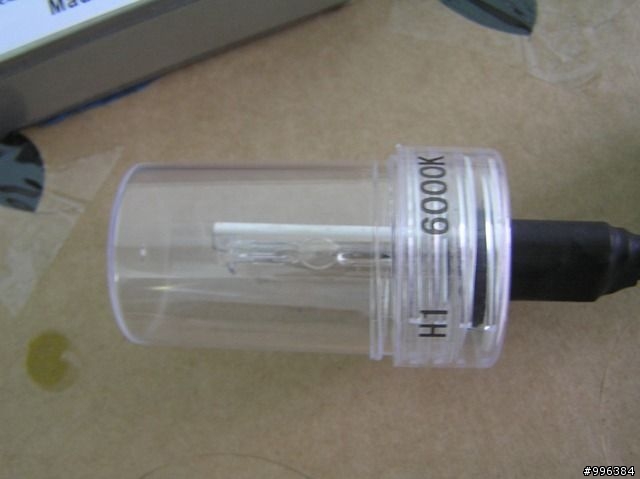

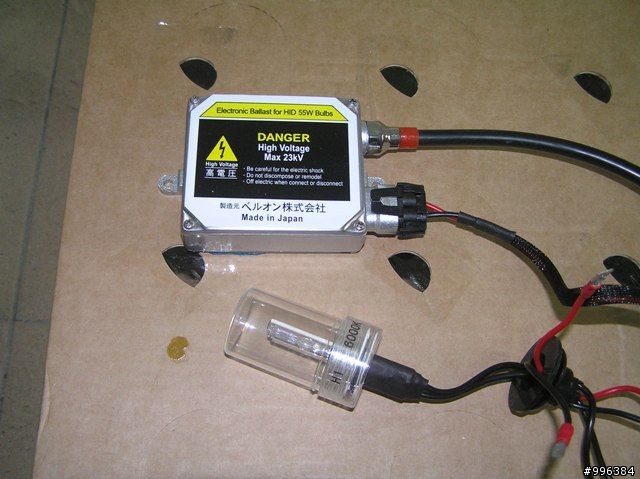

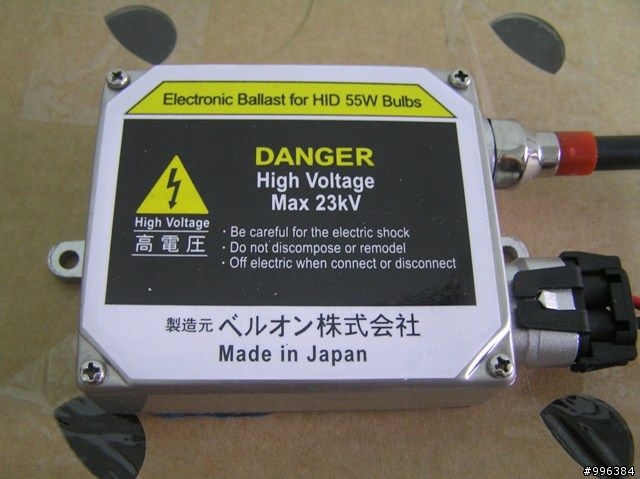

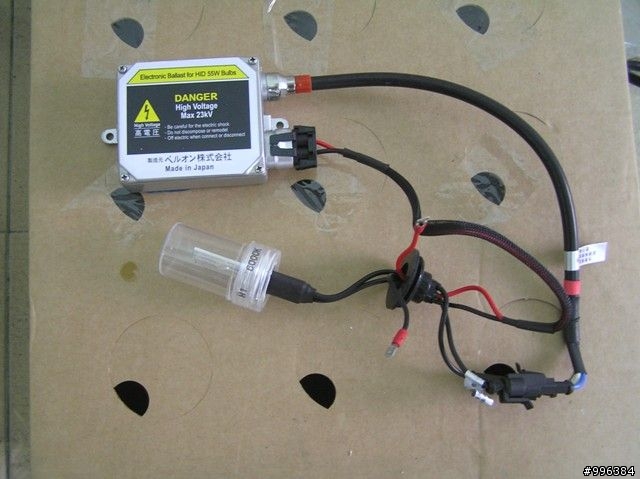

上55W安定器+6000K HID

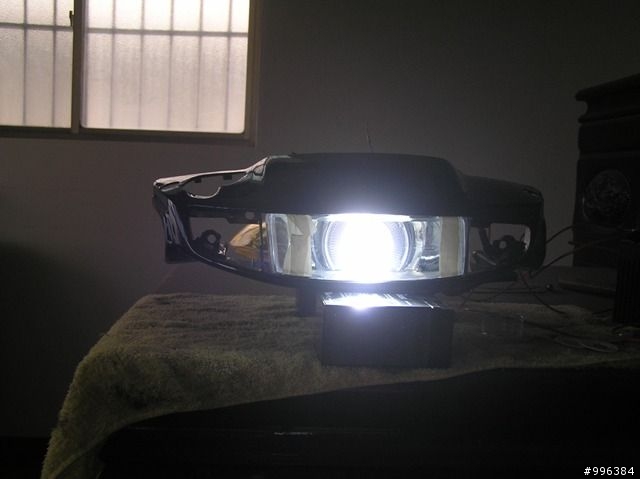

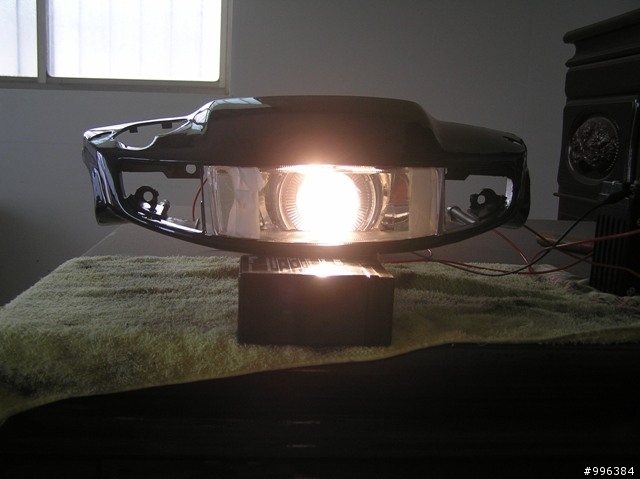

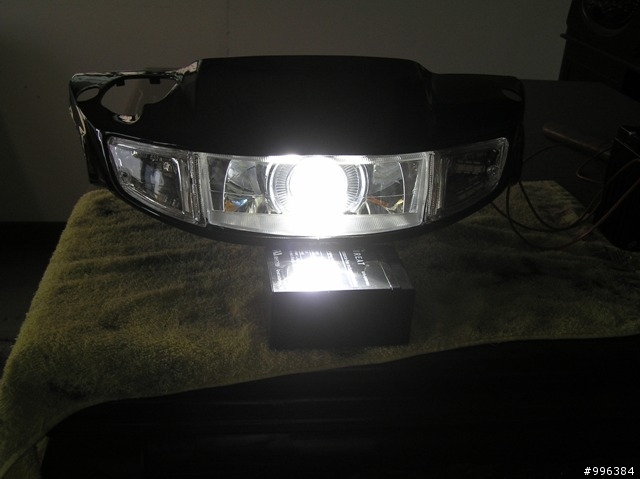

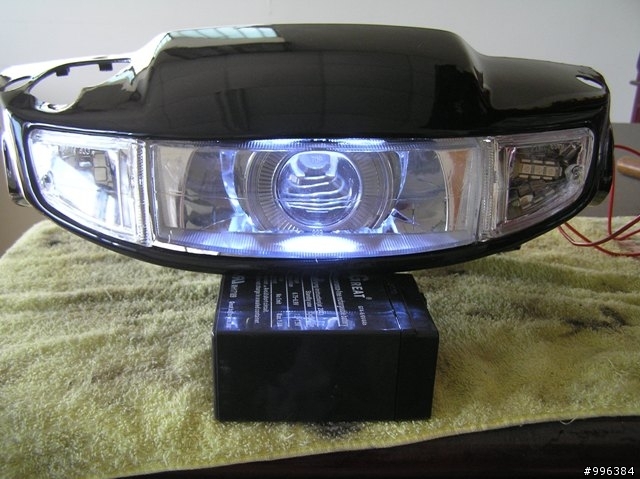

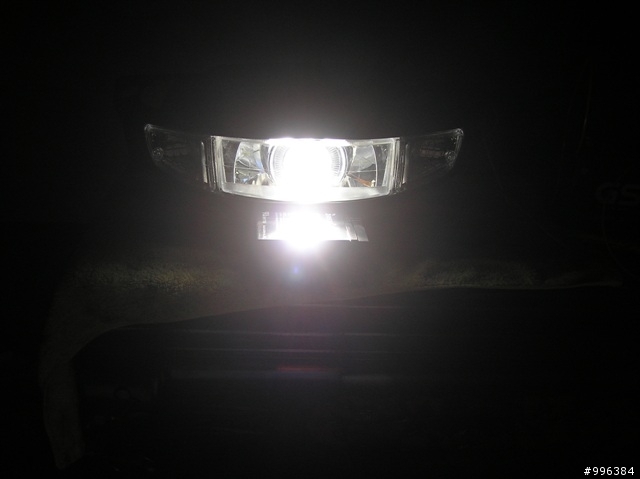

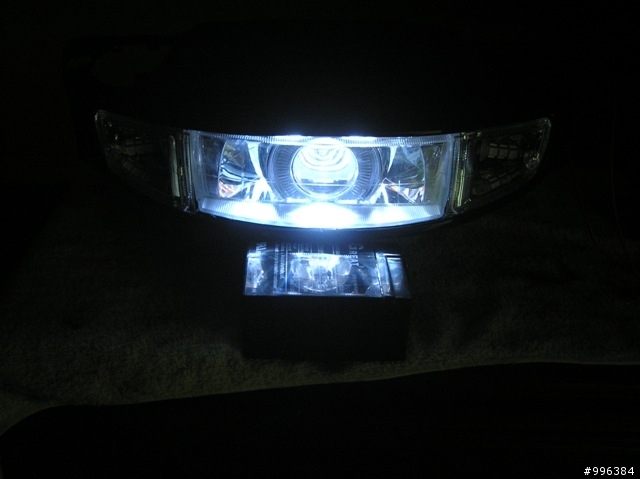

測試...

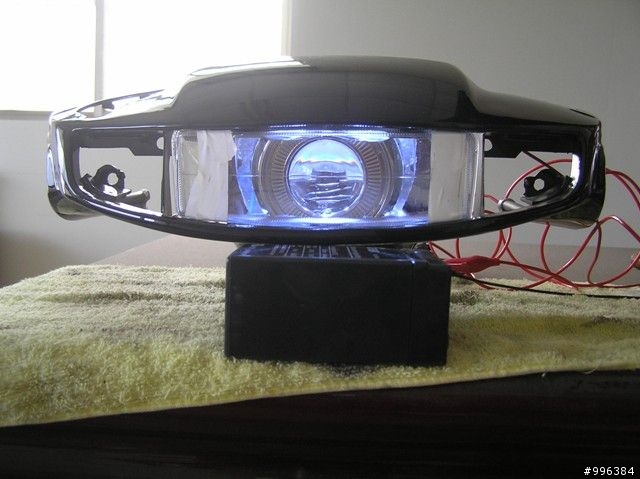

小燈

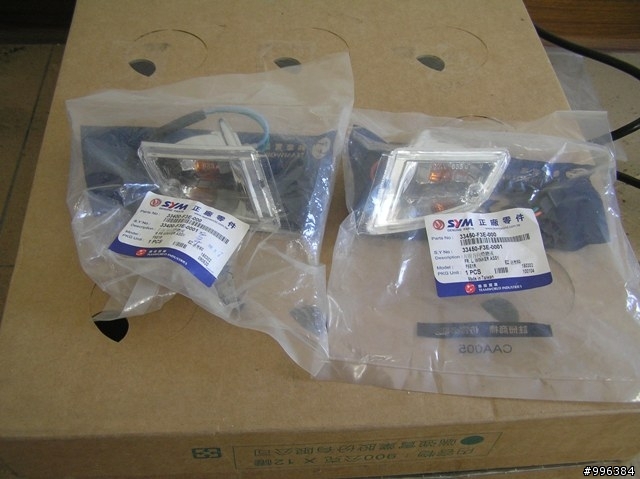

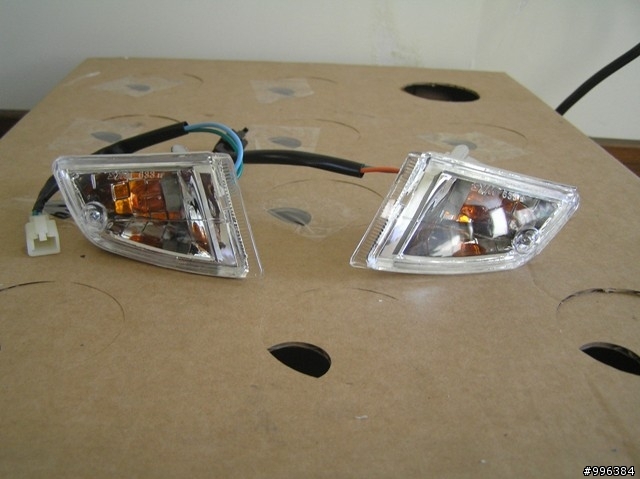

拿出新的方向燈

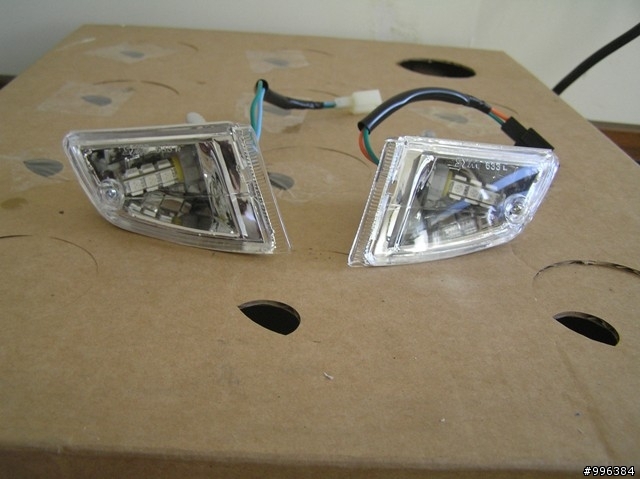

換上LED黃光

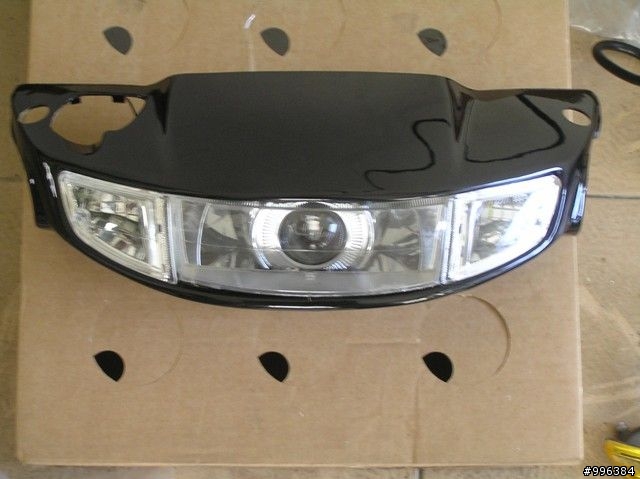

上龍頭車殼再試一次


白天小燈


黑夜小燈






近燈


遠燈



新舊燈比較看看

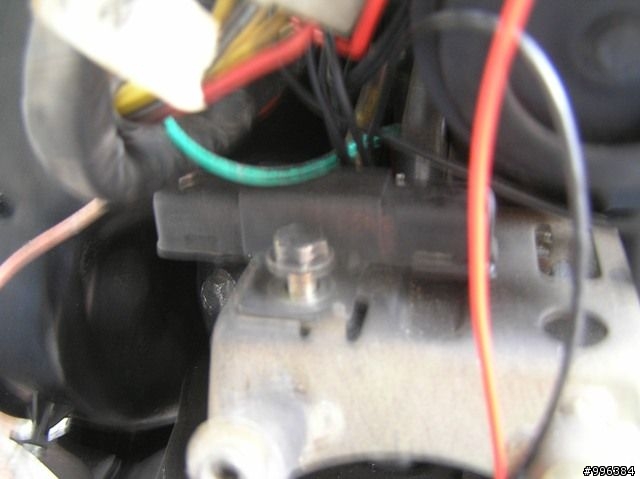

魚眼電磁閥接上遠燈開關
(開關的藍線是遠燈正極,白線是近燈正極,綠線是負極)
預設是近燈,此時白線是有導通的
切換到遠燈時,變成藍線導通,白線沒導通...
因為遠近燈是由魚眼控制,不是原本的燈泡變換,所以會變成魚眼遮光罩打開,雖切換成遠模式,但HID沒導通就熄滅
我是直接把藍線跟白線接在一起,切換遠燈時HID才不會熄滅,
換句話說遠近燈開關變成單純只控制魚眼的電磁閥...

都OK了~
接下來準備裝上車

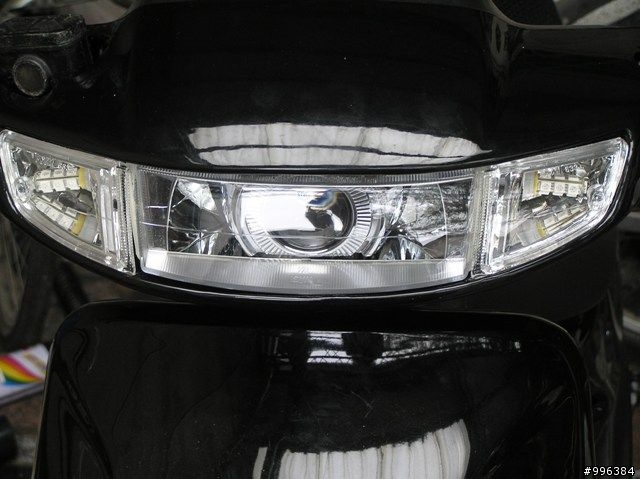

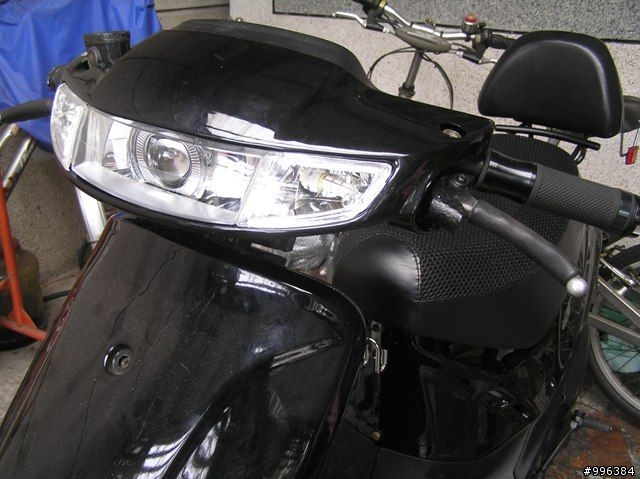

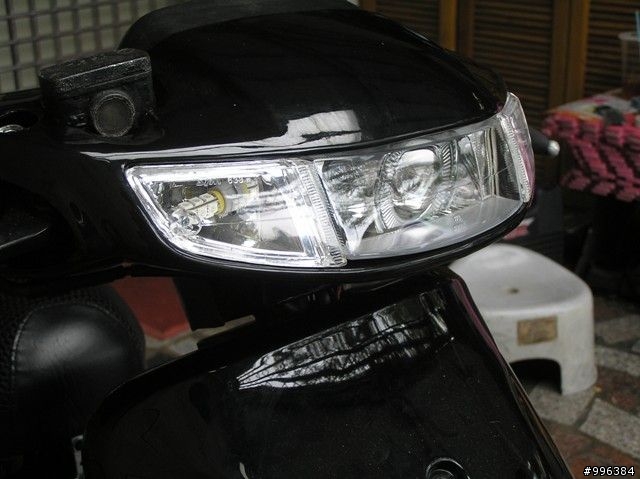

裝回去,看一下帥樣...

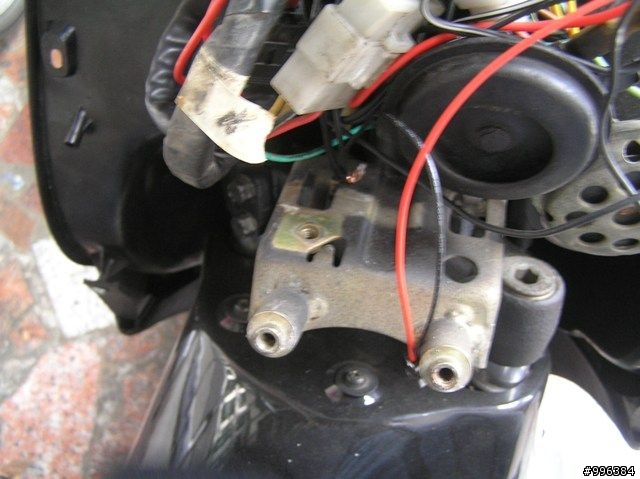

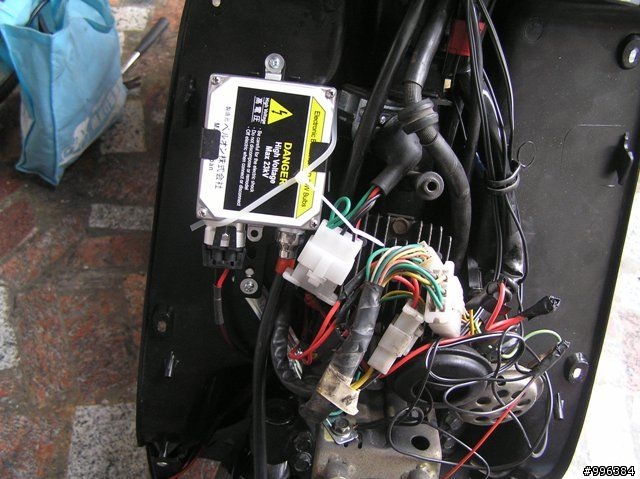

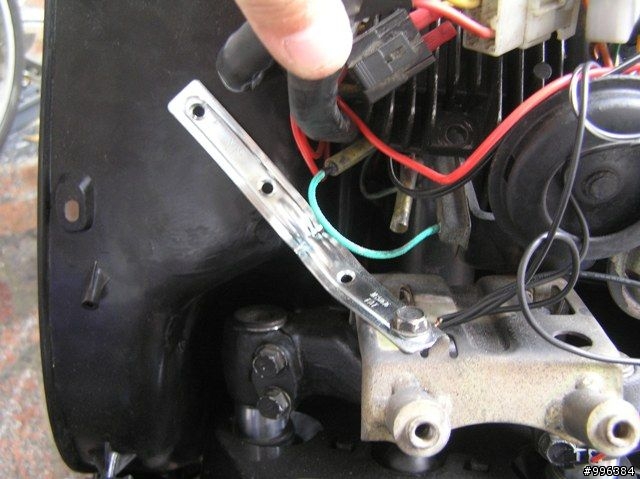

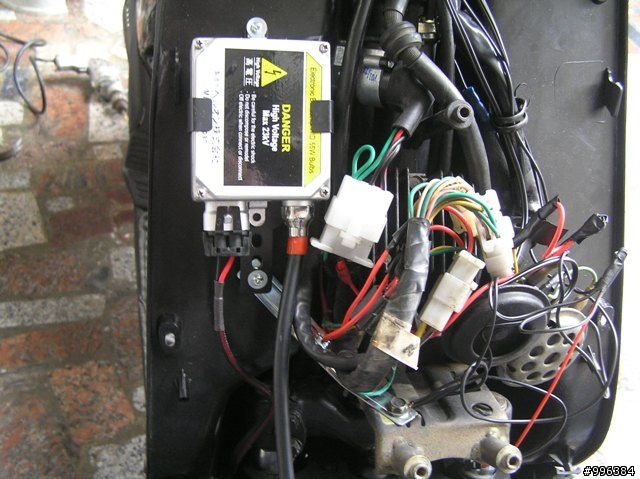

拆面板裝安定器,我是在裝水泥電阻的地方加個洞洞鐵










最後用束線帶加強


晚上特地出去測一下遠近燈
夜晚無燈


開近燈,還有菜籃的影子~


開遠燈


最後,感謝大家賞光,謝謝收看~
覺得還不錯的話,記得嘿,別吝嗇喔....XD
