[疑問]改裝蝸牛的變電器要怎接?字元繪圖...文多

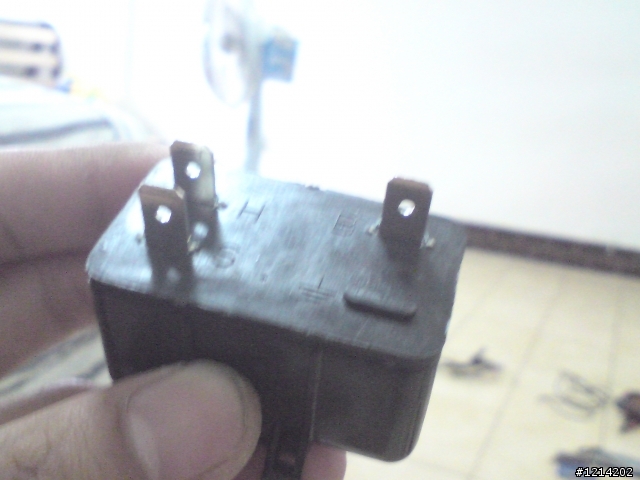

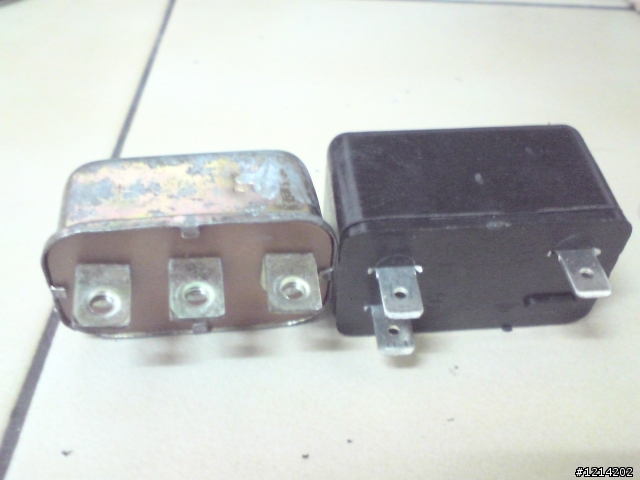

整組喇叭(高低音)附贈的變電器(應王)


  ┌─┐
  │ ● │
┌─┘ └─┐
│ H B S│
└┬─┬─┬┘

我試著接~
一個+5V的電一個+12V的電
用兩顆原廠小燈燈泡測試
12V電給他~全亮~大亮

1.B接喇叭 S接+12V電=>半亮 作動聲音
2.B接喇叭 S接+5V電=>微亮
3.接H都沒有什麼反應=ˇ=

例如:
B喇叭 H +5V S點觸+12V(半亮)
B喇叭 H +12V S點觸+5V(微亮)


電的負載沒問題(55W安定都輕鬆點起)(電腦POWER 350W)


知識+說的
S是接喇趴開關線
B是接電瓶的正電源線
H是接喇叭的正電源

結果我先把B+12V的電 S接喇叭
想說H用觸擊~
結果剛送電他就半亮了(有作動聲)

我又研究了一下~

H給喇叭
B給電瓶正電+12V
S給假的喇叭正電+5V

他還是不甩我
後來B跟S的電壓兌換~還是不理我

2010-06-09 2:48 發佈
B 接電憑正電12V

H 接喇叭正電(喇叭如果有2個接頭一個要接負電)

s 接喇叭開關(開關按下去是出負電 一般原廠大多是負電 可從原廠喇叭判斷如果2 條線幾乎都是出負電)
sex578518 wrote:
B 接電憑正電12V...(恕刪)


還是一樣ˇˇ

一開電

喇叭正電還沒觸擊H

將半亮了

我看我還是搞實車好了~


我是VJR原廠只有一端正電
boy124584660 wrote:
還是一樣ˇˇ一開電喇...(恕刪)


接頭照2F大的接法 然後喇叭負電 麻煩請你接在車台上 還有新手在各方面請多注意 一不小心沒弄好 小心火燒車 電線請多固定 電火布請多纏一些
後來搞了快半天了= =


想說~~既然有做動聲

就從那下手

改成~


H接給喇叭的正電(喇叭是單邊的負電已是在外殼...撘鐵.車台)

S接負電

B觸擊正電

OK~~~~~~~~~~~~~~~
