自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)

R1、FT還有??? 反正就是有些配內調式後照鏡的車,原廠會留一個空間和一個可透光的塑膠殼在後照鏡上,可能是成本的關係吧...原廠附個後照鏡方向燈&定位燈有那麼難嗎? 增加安全性,而且又美觀


原廠不附的話就自己裝吧,以下是簡略的施工步驟:

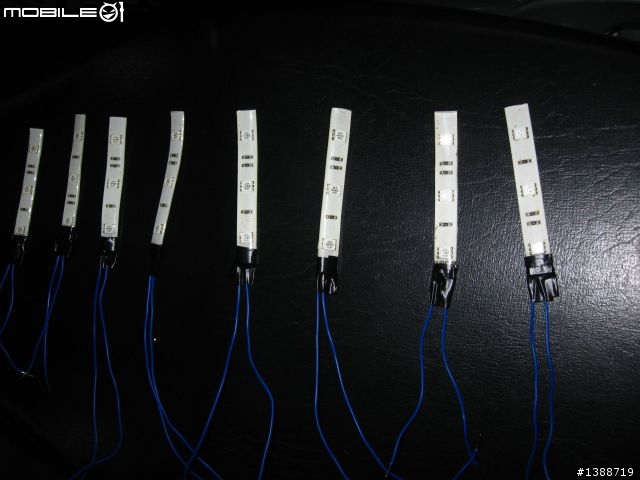

首先,先花個200元去買一條這種的LED來,一條有12個燈,可以自行裁剪,一條最多可分成4小條,每1小條有3個燈。剪完後記得焊線上去!至於要怎麼焊、焊在哪?買的時候問店家就知道了! 我這邊之所以會有8小條,是因為多買了...總共花了快半張
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)
這種的LED發光角度夠廣,且完全都模組化了,可剪短、可加長非常好用,也不必額外的保護電路之類的,直接接上12V即可使用。
它其實有專用的線,可是不要傻傻的去買,徒增成本而已... 一條要30= = 自己買(或是跟別人要一點)單心線來焊還比較省,而且又可以打發時間!


來拆後照鏡的鏡片吧!如果你的後照鏡底下是有兩孔的,那麼適用於此拆解方式。(若是無肛症的內調式後照鏡,只能硬拔,拔的時候請小心!施力點要很靠近卡榫,否則後照鏡會破裂)

從中間的孔看進去,可以看到一顆螺絲,把螺絲起子插進去轉一轉,螺絲轉開後,請稍微用點力把鏡片拔下來(施力點要很靠近卡榫,否則後照鏡會破裂)!
沒拆螺絲的話千萬不要硬拔,不然一定會破,很久以前我玩破一支,一支後照鏡大約NT800 (小技巧:施力點不要在鏡片的邊邊,不然鏡子會被你弄破,施力點盡量在中間卡榫的地方)
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)

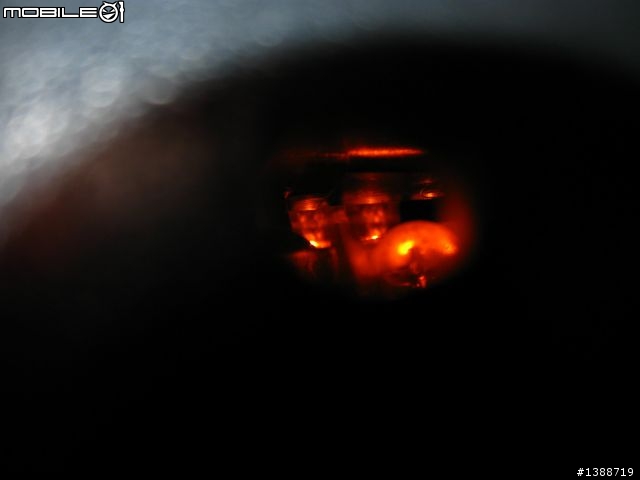

(裡面之所以有亮亮的,是因為我把LED先從縫隙塞進去照明)

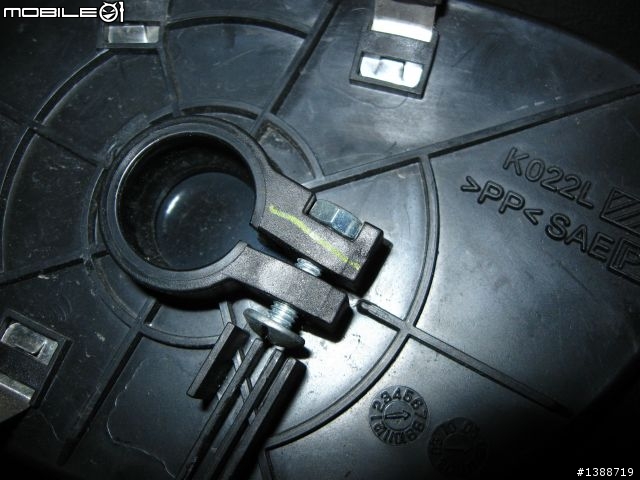

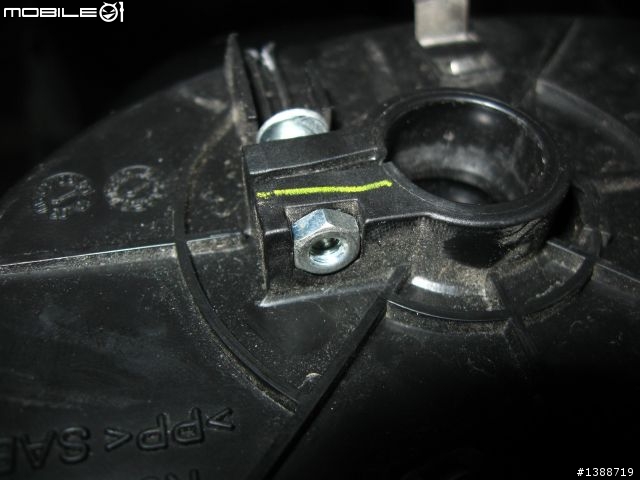

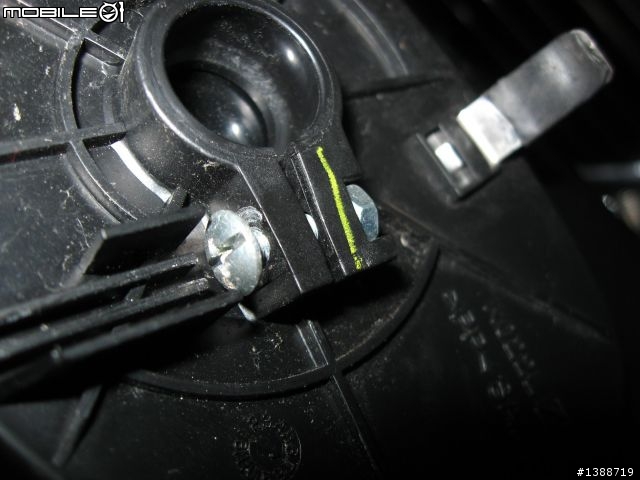

這是鏡片後面的卡榫,螺絲帽小心別弄不見
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)

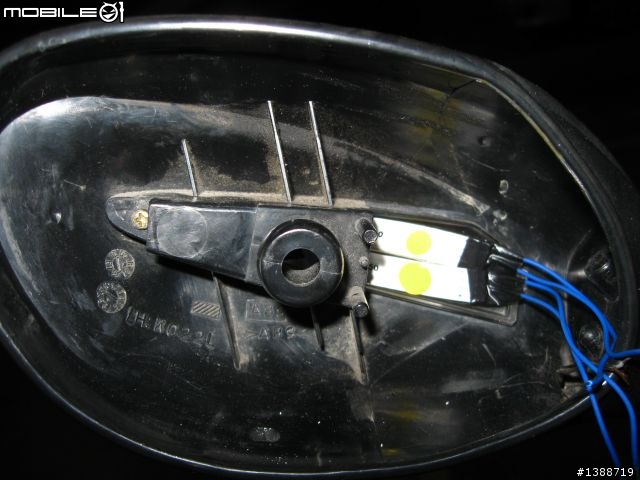

鏡片拆下後,你馬上就可以看到鎖透明塑膠殼的螺絲,把它拆了吧!然後把兩條LED黏上去,再把它鎖回去
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)

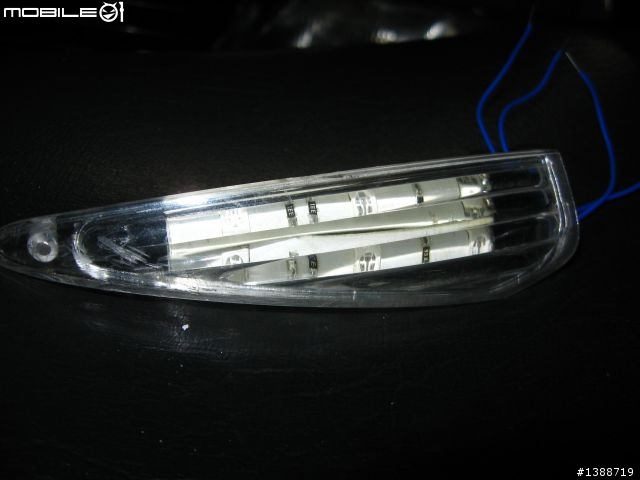

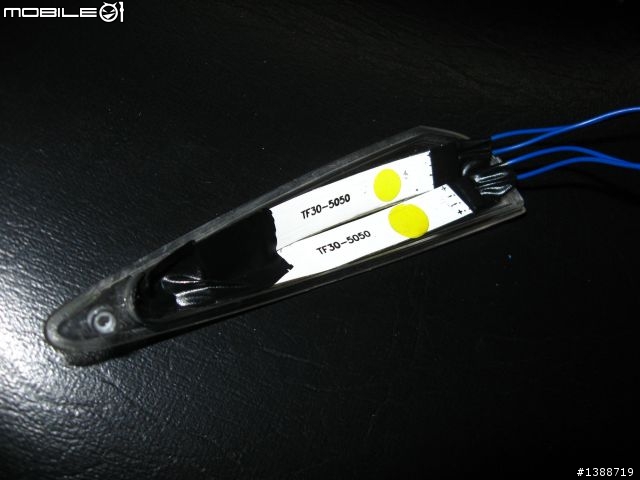

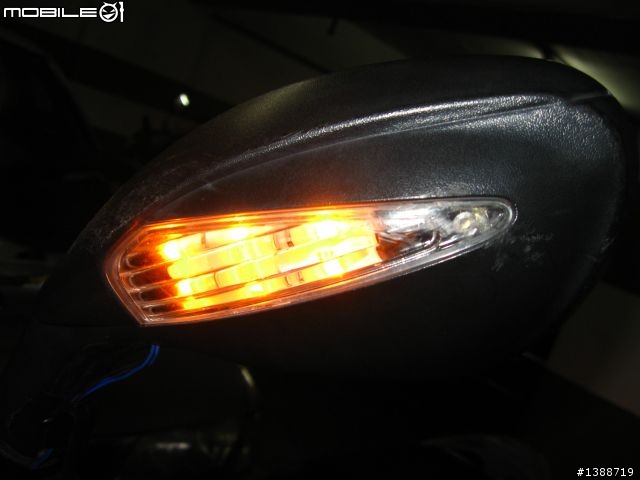

鎖回去後就變這樣了!其中一條接定位燈,另一條接方向燈
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)


然後,因為LED我多買了,不用可惜,可是要用也得用對地方,不然變成電子花車...很台

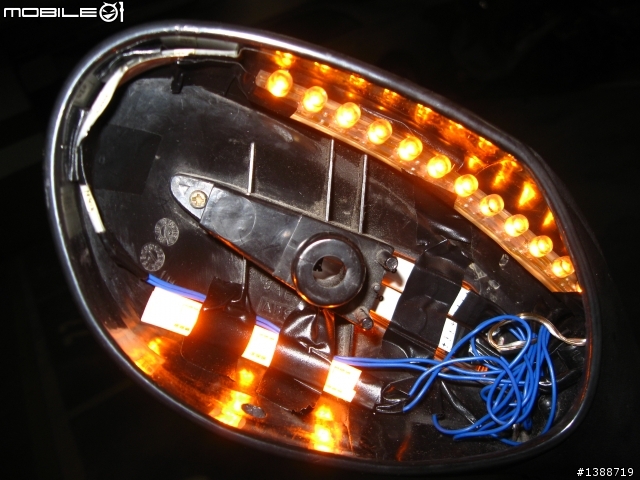

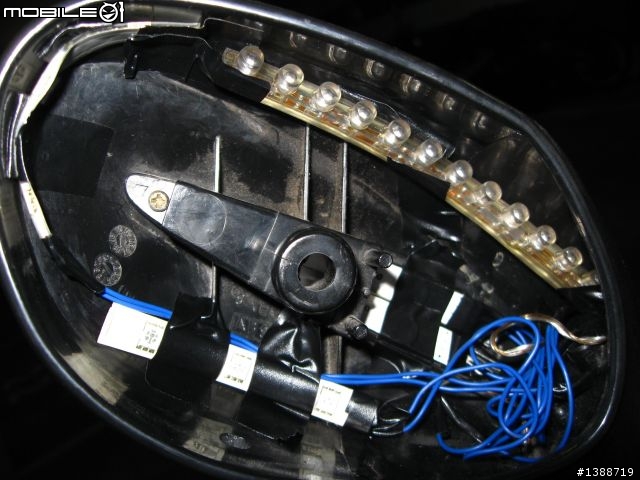

來解說一下吧:最左邊的那條接方向燈、下面那條接定位燈、上面那條也是。
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)
上面那條LED,12燈一條0.6小張,發光角度不夠,一定要直視才覺得亮



LED固定好後就可以把鏡片裝回去了。 先把螺絲帽稍微鎖回去一點點,然後再把鏡片裝回去,裝的時候,施力點請在卡榫的上面,然後把它扣回去,成功的話會「喀」一聲!最後再從小洞洞把螺絲鎖緊就OK (失敗的話會「一聲,然後請麻煩去買新的鏡片或是一支新的後照鏡。 鏡片應該是有單賣,因為我看我拆下來的鏡片背面有料號)

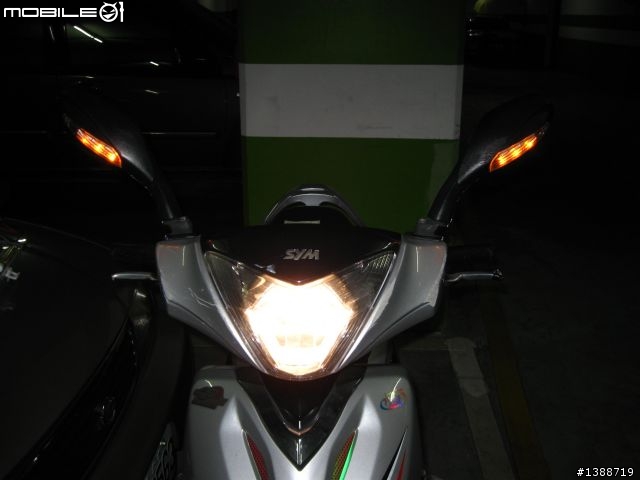

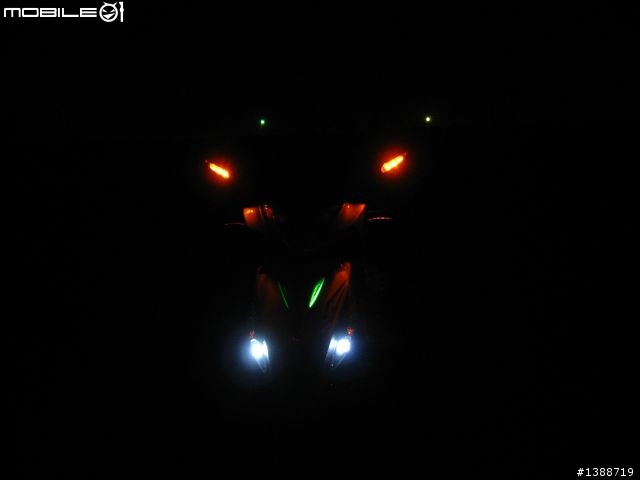

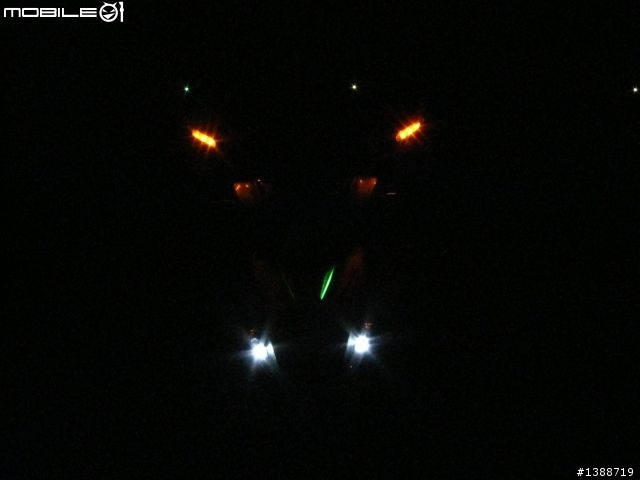

最後的成品就像這樣:
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)


背景音樂是抽風機的聲音... 不是車子的




從後面遠看,方向燈的效果似乎不佳...有空再慢慢想辦法改進

http://www.youtube.com/watch?v=yTOIsmo3a3U


http://www.youtube.com/watch?v=sVGZAeftgNA

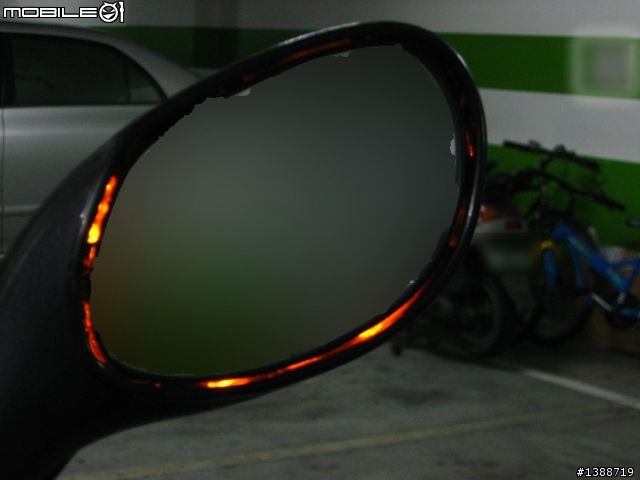

雖然LED多買了,但多的不夠多...所以從鏡面這邊看起來的效果不太理想。 (理想是要亮一圈,打方向燈的時候,一圈在那邊閃)
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)
自製的後照鏡定位燈+方向燈 (內調式後照鏡適用)


結論:

其實後照鏡定位燈+方向燈,左右兩邊加起來200多元即可搞定。(如果你還想要從車尾看過去,後照鏡會亮一圈的話,大概要再多400~800)。

比起市售的LED後照鏡,實在是便宜太多了

要轉貼的請註明來源為Mobile01
2010-02-17 5:54 發佈
不錯的DIY精神

關於後照鏡鏡面充當方向燈的構想

我是想過用汽車的左"<<"和"右>>"模式

可是好像很貴?

況且我也不知道那是什麼料號...
darrel2003 wrote:
不錯的DIY精神關於...(恕刪)


那個好像是鏡子的背面要封起來前,就要把LED埋進去?? 我也不太清楚

不過內調式後照鏡的周圍有縫隙,就將就著用吧 等天亮我再去拍白天的效果來...
77012904 wrote:
R1、FT還有???...(恕刪)


感謝分享超級實用與安全的好東西

我想勁戰要用的話還要技術性的問題要克服
弄得真的不賴說 , 晚上正面辨識度應該很棒 ! 屁屁也想辦法幫它加強一下 ~ 變成焦點~





出槍慢轉槍面快 wrote:


感謝分享超級實用...(恕刪)



勁戰後視鏡要改 鏡面的">"閃爍提示燈 , 網拍上有改套好的 , 原廠樣式那款後視鏡 , 有人有改過 , 網拍可搜 (絕非廣告)
平安快樂才是福 wrote:
勁戰後視鏡要改 鏡面的">"閃爍提示燈 , 網拍上有改套好的 , 原廠樣式那款後視鏡 , 有人有改過 , 網拍可搜 (絕非廣告)

請問關鍵字要打什麼???個人對這閃爍提示燈很有興趣
I come from the Republic of China,ROC Army AirBorne Paratroops 忠義驃悍 勇猛頑強
a750828 wrote:
請問關鍵字要打什麼?...(恕刪)


關鍵字我是打"後視鏡 方向燈"...

不曉得我的新白鵝能不能上
進去搜尋後只有看到汽車的後照鏡有改類似雙B那樣的指示燈,機車的是黏薄型燈條,感覺就LOW掉了
I come from the Republic of China,ROC Army AirBorne Paratroops 忠義驃悍 勇猛頑強
77012904 wrote:
那個好像是鏡子的背面...(恕刪)

那用的是一種特殊的鏡片,之前在站上有神人網友大大作過,只可惜純分享不代工
I come from the Republic of China,ROC Army AirBorne Paratroops 忠義驃悍 勇猛頑強
買總成感覺好貴= =

版大DIY真不錯

這種5050的LED燈條真的很好用

只要12V省電又方便

車廂燈也可自行DIY

連我媽媽都買了兩條裝在廚房用...
