問一下H4插座孔位問題

rocklee.91

rocklee.91
個人積分：177分
文章編號：17085848

177分

樓主

2010-01-20 9:45

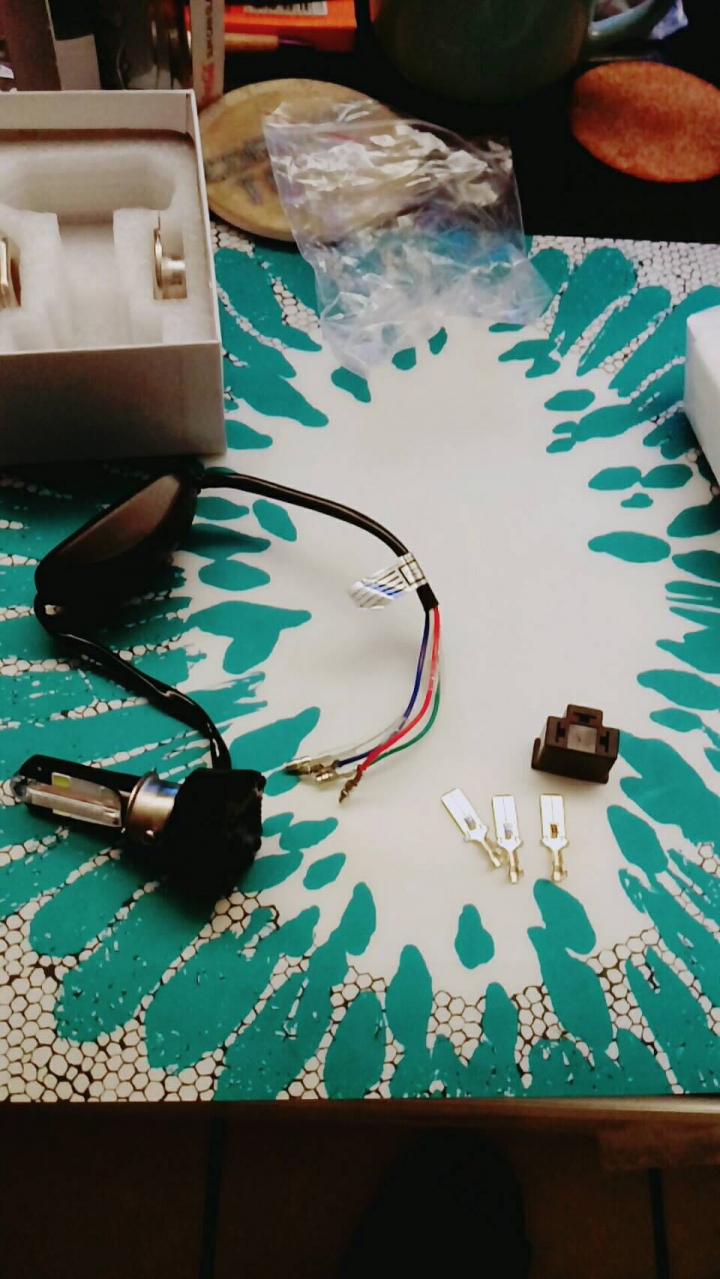

請看圖

請問一下紅藍綠框框處哪個是近\遠燈? 接地線?
首次接觸H4大燈實在是不太懂~~ = =a 謝謝--

2010-01-20 9:45 發佈

文章關鍵字插座孔位 H4 問題

shawme

shawme
個人積分：5分
文章編號：17086377

5分

2樓

2010-01-20 10:07

我前陣子剛好有查過這樣的資料,提供給你
H4燈座插孔有兩直一橫
兩直其中有一直是接地端
剩下一直一橫哪個是遠近燈
我就有點忘了…

formosa.king's

formosa.king's
個人積分：20分
文章編號：17087702

20分

3樓

2010-01-20 11:04

依你的線色來看
紅框為接地
綠框為近燈
藍框為遠燈

浮雲

浮雲
個人積分：2766分
文章編號：17089535

2766分

4樓

2010-01-20 12:25

rocklee.91 wrote:
請問一下紅藍綠框框處哪個是近\遠燈? 接地線?
首次接觸H4大燈實在是不太懂~~ = =a 謝謝--

紅 +
綠近燈-
藍遠燈-

rocklee.91

rocklee.91
個人積分：177分
文章編號：17090147

177分

樓主

2010-01-20 12:54

浮雲 wrote:
紅 +
綠近燈-
藍遠燈-

啊... H4不是共接地呀.... QQ"

wow.... ... ..

浮雲

浮雲
個人積分：2766分
文章編號：17090269

2766分

6樓

2010-01-20 13:00

rocklee.91 wrote:
啊... H4不是共接地呀.... QQ"

你要倒過來接也是可以啦...
看你開關怎麼做而已....
一般配線顏色會是
紅紅線
綠黑線
藍黑線
那種陶瓷燈座線的顏色不太一樣....

ssru486

ssru486
個人積分：24分
文章編號：65603646

24分

7樓

2017-08-31 22:04

浮雲 wrote:

你要倒過來接也是可...(恕刪)

我現在遇到的問題是多一條白色...

不知道是不是小燈用的滾來滾去

大型重機要用的
