[教學] DIY 上強化線組 100/90W飛利浦清光燈泡 (新勁戰5期FI) 補光型囉

礙於金錢還有就算改魚眼也會被開罰的現在

於是天生反射面就設計的非常優良的新勁戰直上高瓦數燈泡及強化線組C/P值就非常的高!!



在某婆板和01這裡 小弟我不知道翻閱了多少大大們的文章

因為自己不懂車 想找機會來了解一下 順便省下施工費用

然後打算分享一篇文章在板上也許給一些不懂車子但是也想親自動手的車友

有一個圖文說明的詳細教學 所以連我不是很懂的人 都可以弄得很好

相信也可以讓部分板友 看到這篇文章之後 更清楚的知道如何自己動手增加車子的照明度

再反覆思考很久之後 於是我上網訂了一組G牌的強化線組以及飛利浦100/90W清光燈泡

為我的小藍增加視力以及為板友貢獻小弟的過程




就在今天早上準備送女王去搭火車的時候宅急便打電話來囉!!!!!

先生你好! 貨已經到了麻煩請簽收

期待了一晚 速度真是迅速呢!!!!


首先 先來開箱吧









裡面有燈泡 所以多了這張"易碎物品"的貼紙

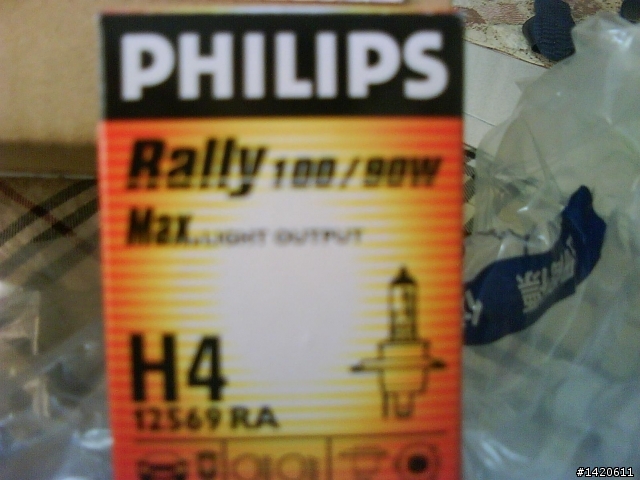

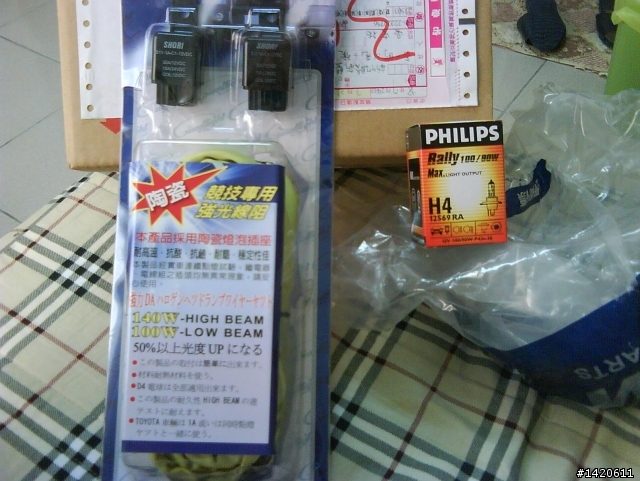

內容物~ 左 G牌強光線組 右 飛利浦 100/90W 清光燈泡













東西拿到手之後就是準備開始動工拉!!!!!! 以下圖多請小心喔

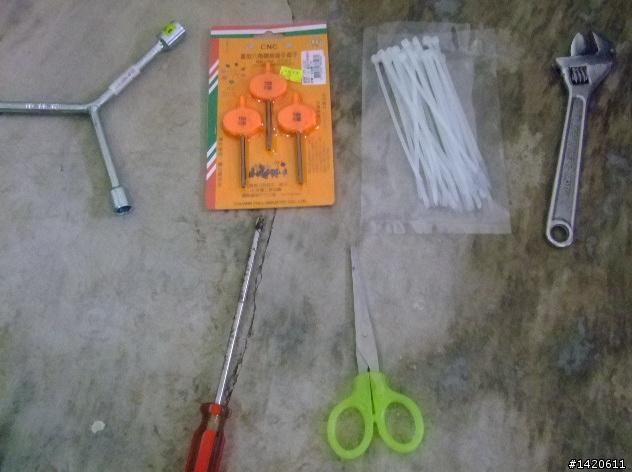

這些是我拆車的工具 上排左起 編號10-11-13的3叉套桶板手 左2星型板手 (拆盾牌用編號好像是T20?!)
左三 束線一包 最右邊 活動板手一只 (活動板手就可以開很多6角螺絲了 只是礙於空間問題 有些地方卡不到所以還是要用到套筒板手)

下排左起 螺絲起子一隻 (幾乎可以開所有的螺絲) 剪刀一支 (剪束線的)






首先先觀察一下整車的螺絲孔 紅色箭頭是前陣子停車被撞爆的後排版= =
改天有空再自己DIY更換 到時再發一篇 教學好了

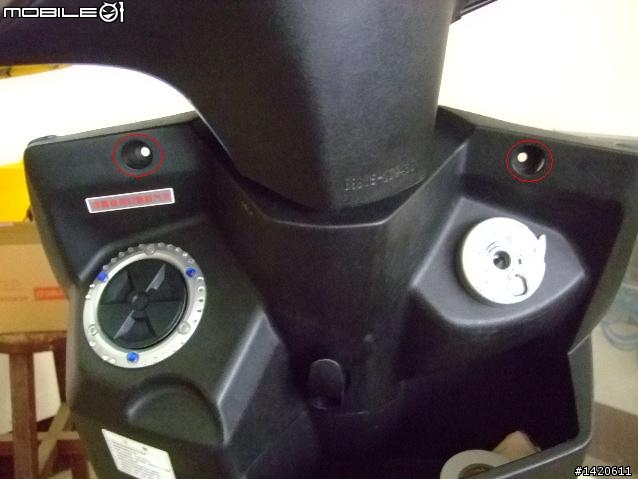

首先是拆盾牌~ 加油孔上方跟鑰匙孔上方都有一個內星型螺絲
要去買專用的起子來開 (紅圈處) 螺絲拿掉之後就抓住盾牌把他往龍頭跟正上方拉起來就好囉

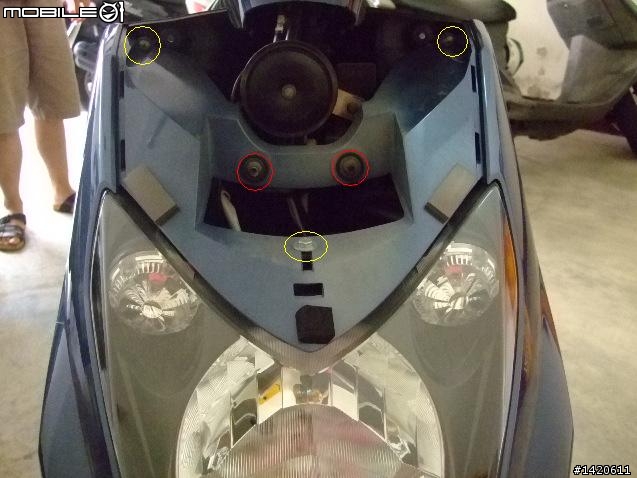

拿掉盾牌之後就可以看到有5顆螺絲 黃圈是可以直接拿十字起子轉開的
紅圈處就要拿板手轉開囉 套筒我好像是拿11號的開的 (今天開的螺絲都是11號就可以開)
(其實有一隻活動板手就可以開很多了)

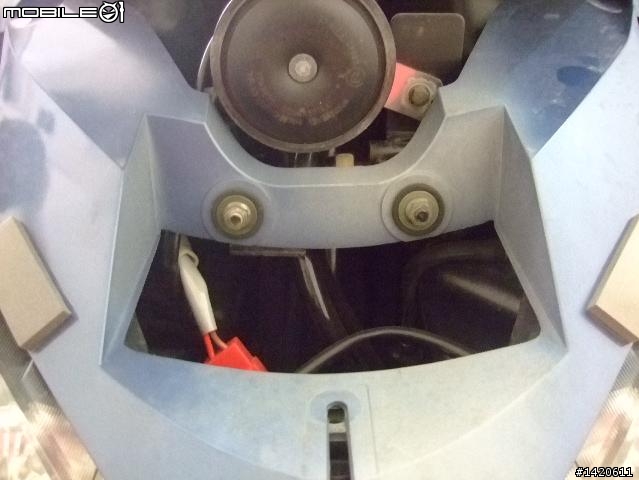

就是這兩顆~ 要拿板手轉開的

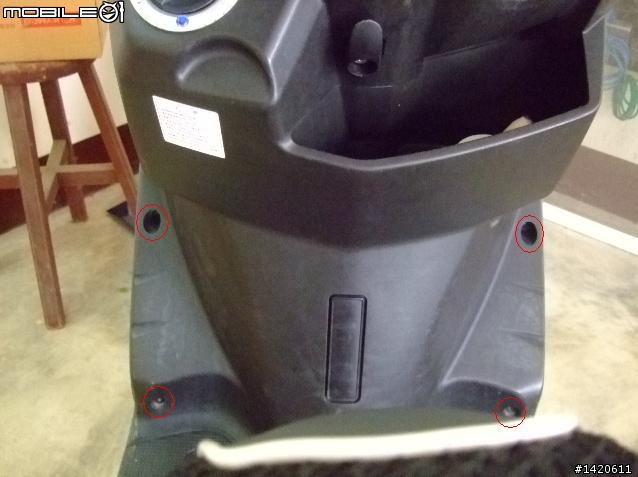

然後是腳踏的4顆螺絲 (十字起子)

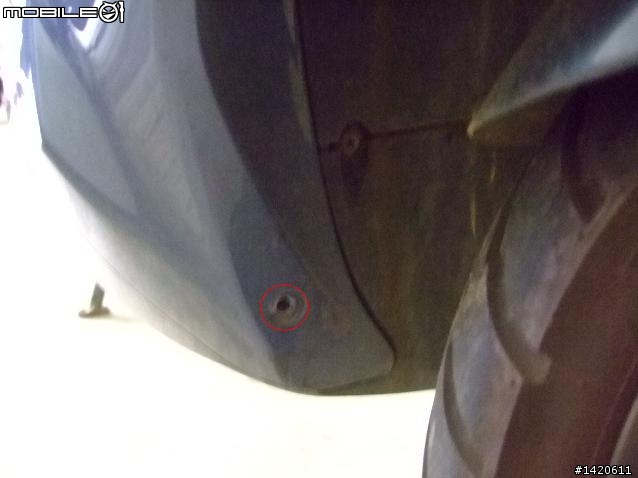

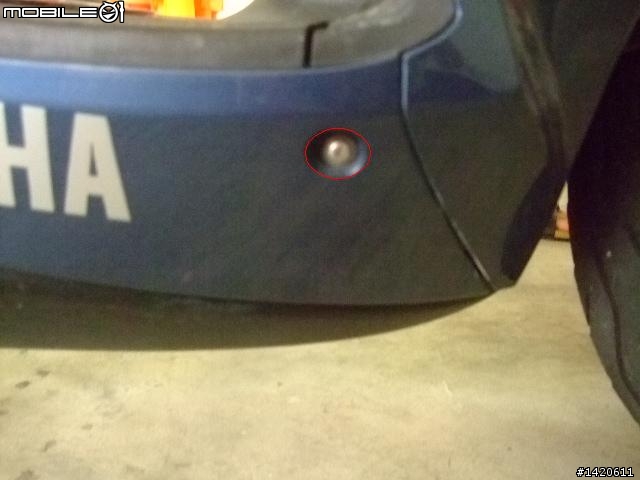

接著別忘了 前輪左 右後方各還有一顆螺絲喔 這邊只拍出左邊的一顆給大家看





側條的一顆螺絲~ 一樣的另一邊也有 也要拆掉喔
這邊裝線組配線只要拆一邊的側條就好了 不用拆兩邊
(拆側條很容易 把側條像開紗門一樣往車屁股後面推就可以退下了)






上面說的螺絲都拆了之後 就可以小心的把H殼跟燈組一併拿下來喔
拿下來的時候要小心 鎖側條那邊的地方會稍微卡到輪胎那邊 小心別刮壞或扯斷了

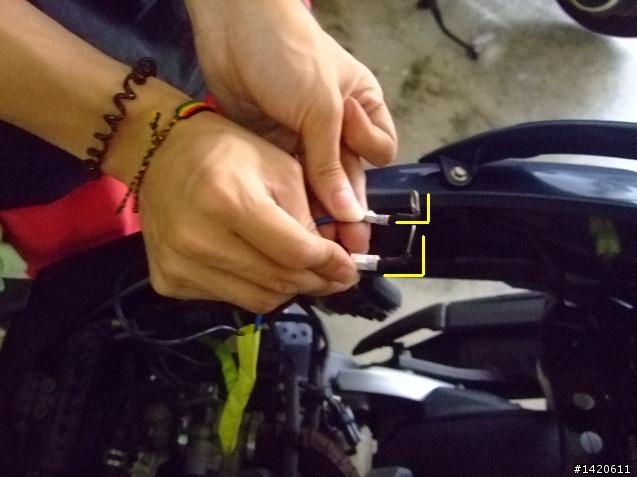

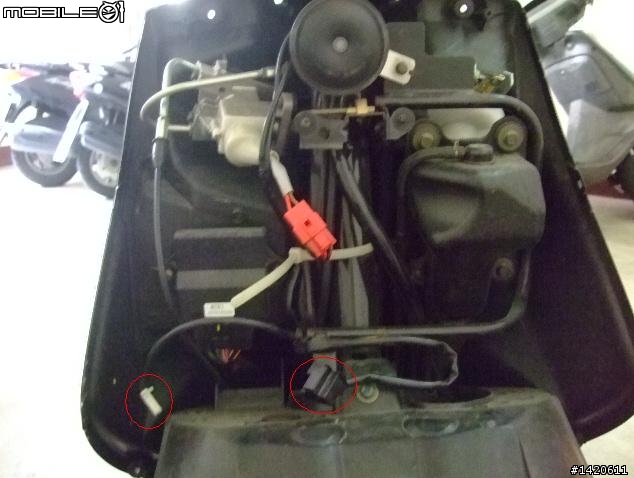

然後要記得把大燈座及定位燈的線拔掉喔(紅圈處)

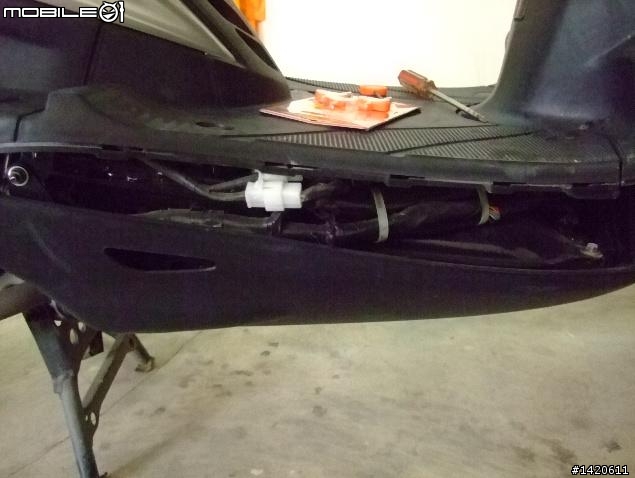

側條拔除之後的空間 等等線組會從這裡過





接下來是開始拆馬桶
(原本拆六角螺絲的時候 我都是拿活動板手來拆 不過馬桶這邊的活動板手會卡不到
所以我還是跑到10元賣場買了一組三叉套筒板手來使用 編號為 10-11-13號)

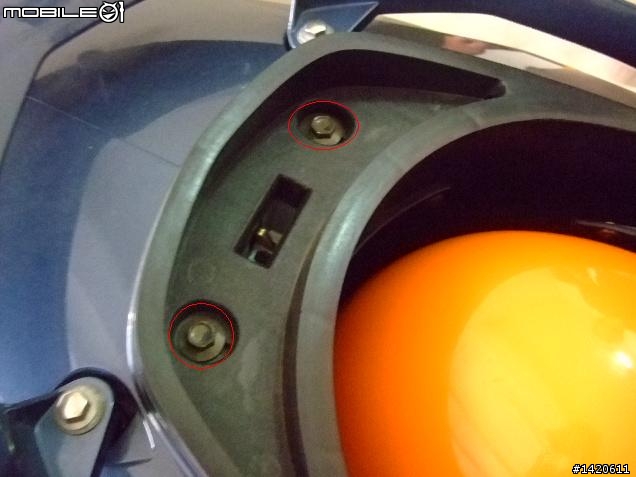

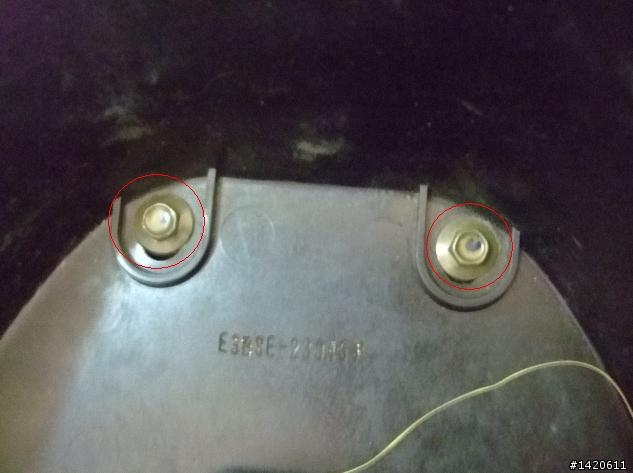

馬桶裡面的前方也是一樣要用套筒板手11號來開喔 (活動板手好像可以勉強卡到吧?)

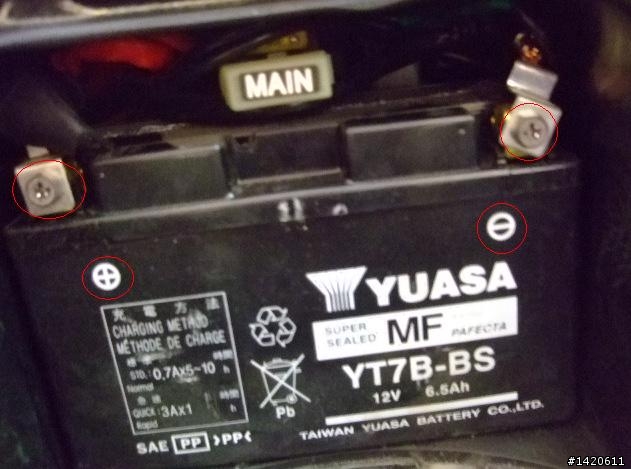

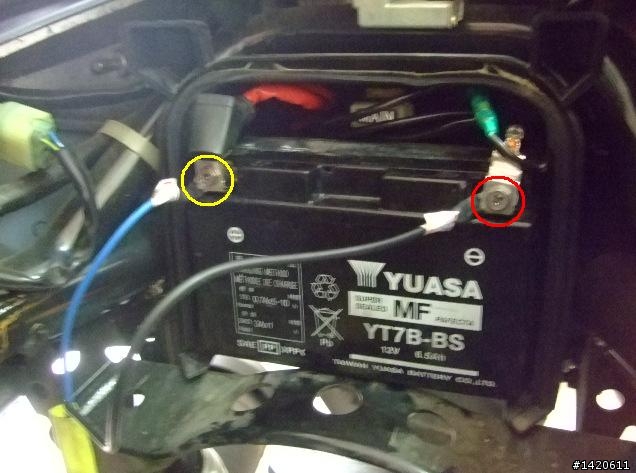

馬桶拆掉之後就可以看到電瓶拉 左邊是正極 右邊是負極喔 等等要把線組的線
鎖到紅圈處鎖螺絲的地方喔!!





這個位置是側板的後方 會有一個孔可以讓線組走線到電瓶那邊

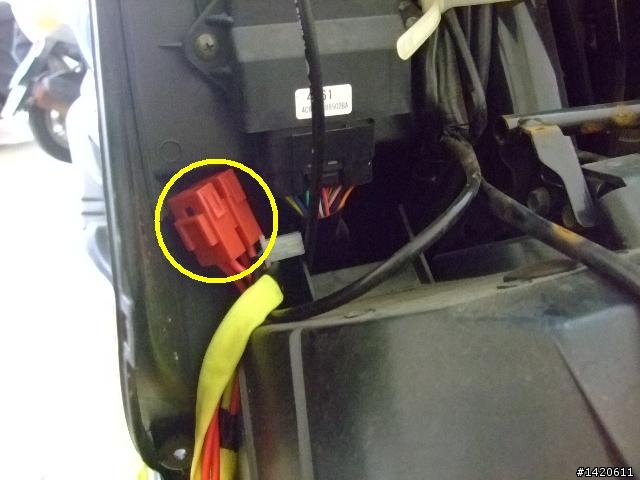

然後把燈座的地方繞到前檔這邊 黃色圈的紅色盒子是插片式的保險絲
我是把它放在這邊 因為前擋左下角剛好有一個位置可以放置





強光線組會有一個塑膠的公插座(H4) 是要接到原本大燈的接頭的

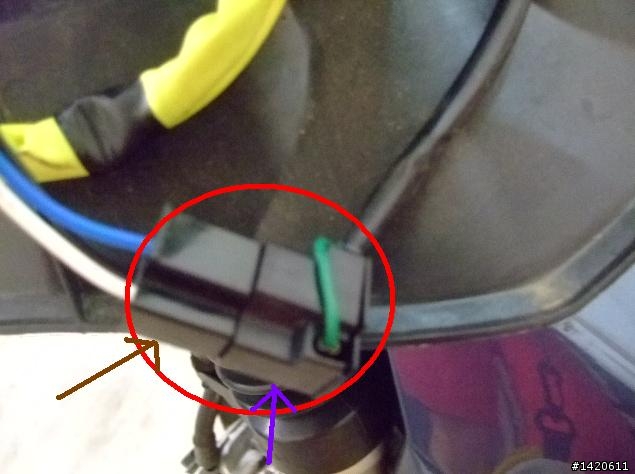

如圖 咖啡色箭頭是線組的公插頭 紫色箭頭是一開始拔掉大燈的那個母插座

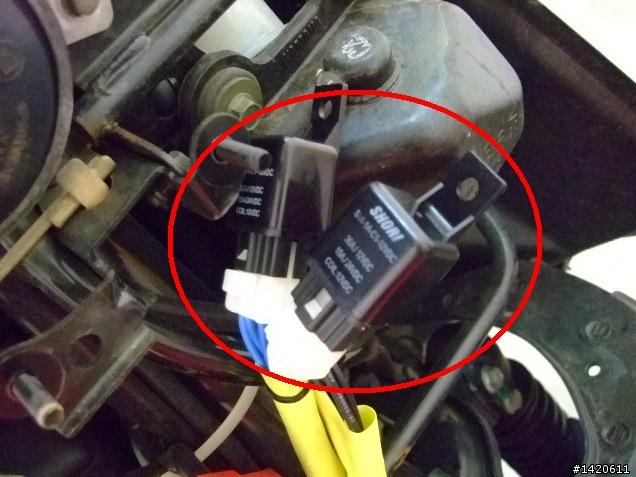

繼電器記得要插好唷 這邊順便提問 可以把繼電器鎖在一開始拆盾牌之後
看到的那兩顆6角螺絲那邊嗎?! 我是把它塞在前擋裡面拉

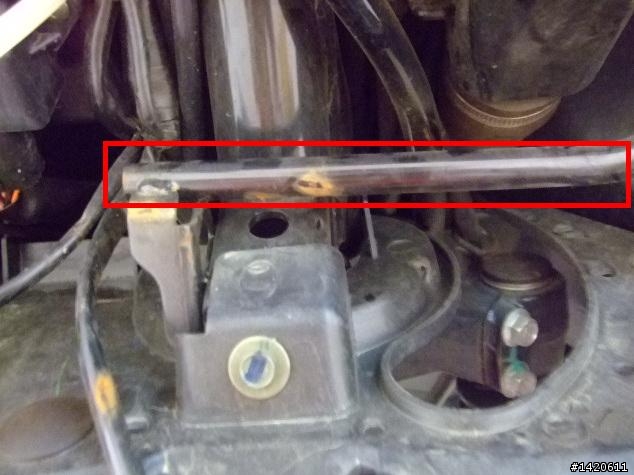

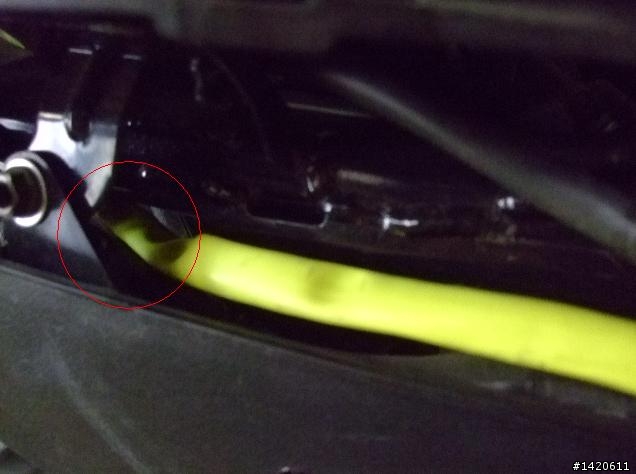

之後的線組就把它固定在紅框處的鐵桿上吧 買一包束線綁線吧

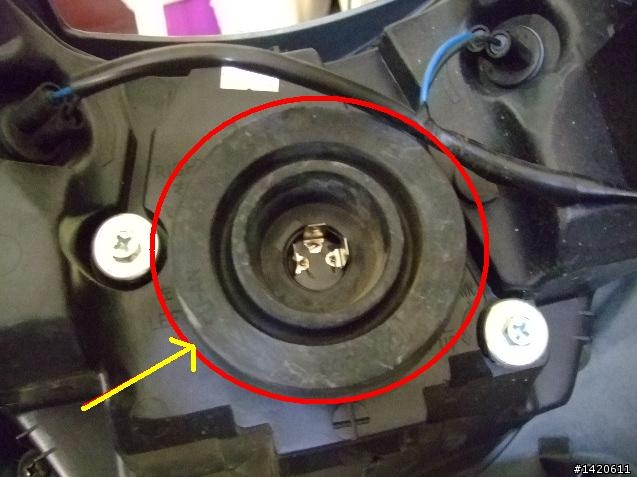

接下來是換上新的燈泡 首先先把紅框的黑色膠套給拔下來

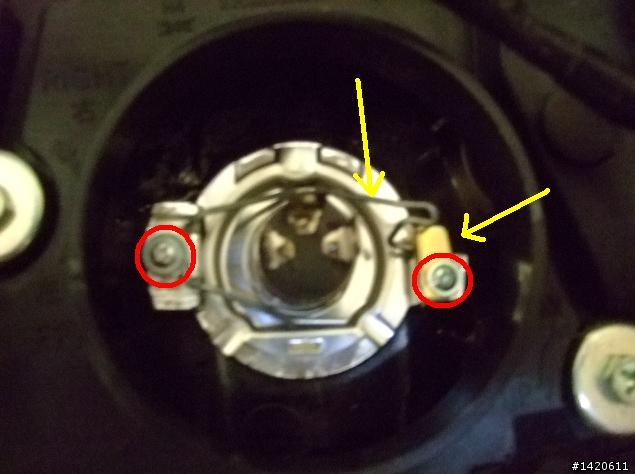

哀哀 剛剛看到回覆有大大說其實螺絲不用拆呢

好像只要按下右邊的卡榫把鐵條退出來就可以了

看到的不要再傻傻的跟我一樣全拆了喔

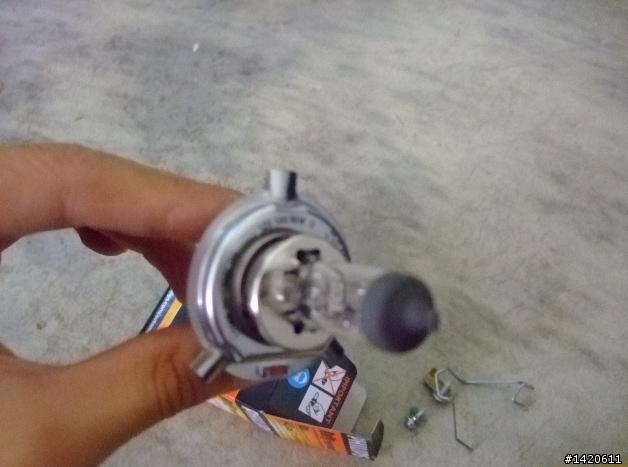

拿出我的新燈泡 因為是清光的所以沒有黃金色的鍍膜

之後就反操作的把燈裝上去就OK拉 在此就不PO圖囉
(明明就是裝燈裝了老半天沒心思管拍照)



這邊是馬桶拆掉之後的車架 可以把線組拿束線綁在車架上




我是把線組的正負極接腳折成90度 好方便鎖上電瓶
噢 我的電瓶鎖超緊的拉 光弄這個我就弄半天
後來螺絲起子轉不開乾脆把電瓶拉出來拿活動板手開...........





鎖上之後就像這樣子喔
網拍的店家還很好心的再出貨前打給我 問我車種是什麼
還很好心的幫我用標籤紙標上哪邊接正哪邊接副
自己網拍買線組的時候可以順便請賣家幫你標一下喔

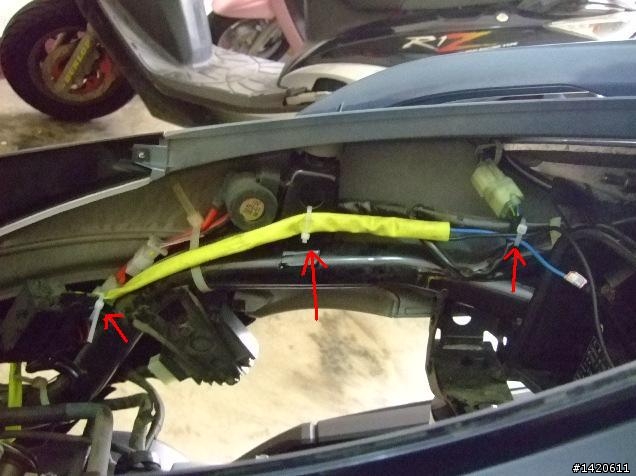

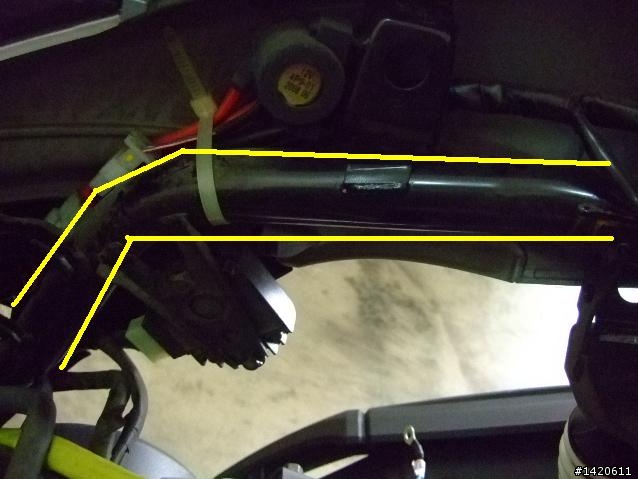

剛剛說可以走線的車架 由於我的束線長度不夠 所以放棄綁在上面
而是跟那跟車架後面的原廠線組綁在一起的

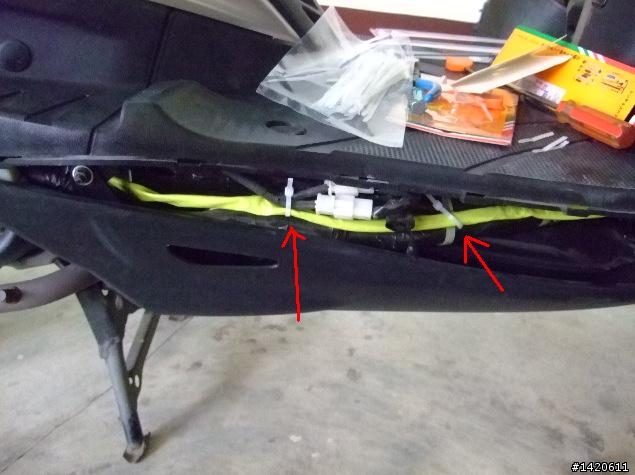

側條的走線 一樣跟原廠線組綁在一起喔

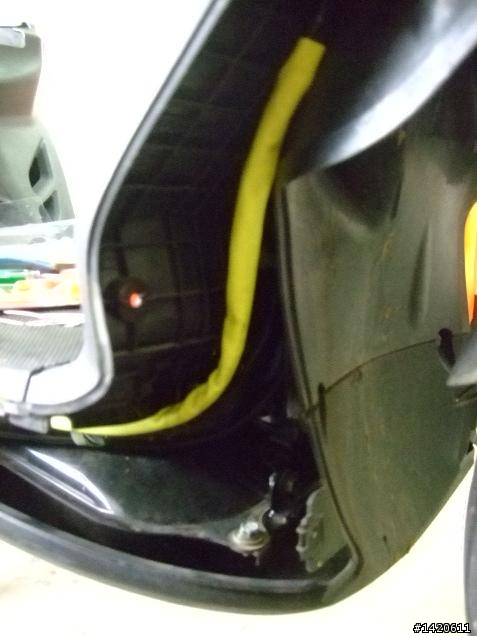

線組可以走前擋下面這個地方卡著繞上去就好了喔 然後就剛好把之前說的保險絲
卡在之前說的地方!!











這樣一來就裝好囉

把陶瓷燈座接上大燈 還有把小燈線給接上
先開燈測試一下在裝上去喔!!!

(小弟我就是太興奮忘了測試結果辛辛苦苦把所有螺絲鎖回去之後開燈沒亮 結果又辛苦的把前擋在全部拆掉一次結果發現只是沒有把燈座接回去 又辛苦了一次......)



以上是小弟第一次發教學文 請有改過車的看看小弟哪裡有誤請指點一下
也希望這篇文章能幫助到想動手但是礙於不了解怕會弄壞的朋友們一個教學的機會
讓自己也能享受DIY的成就感


由於我自己是第一次弄這東西 前後弄到好大概搞了快3個小時吧!
其實不用這麼久的 因為途中一下少套筒開馬桶螺絲
然後電瓶開鎖搞超久 不熟練的我想東西都齊全之下也沒有什麼意外
最慢最慢1小時也能OK的 不過大熱天的再套房的小車庫弄得滿身大汗真的很辛苦就是了
不過完成之後就是成就感和爽度大提升啊!!!!






補上光型囉




在車庫內的近燈 因為沒立中柱拍 所以光型有點歪 不過利中柱是正的
水平切線的很美




車庫內的遠燈




戶外試拍場地 一片黑暗 很好!!

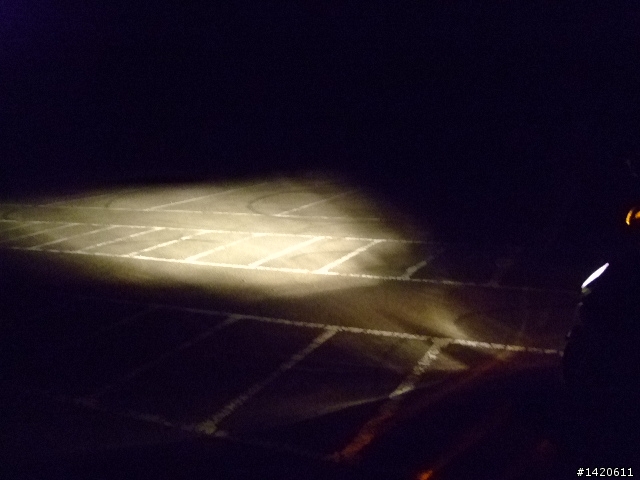

開近燈囉!! 漂亮的碗公形狀



側拍 我一直覺得打出去的距離 璃燈罩有點遠 我在考慮是不是要調低一點



遠燈側拍



遠燈正面

開遠燈現場整面都亮起來了 比照片還亮喔






心得:

實際在市區的時候 由於反射面是廣 散型的 所以雖然上了100/90W
不過還是沒辦法蓋路燈 畢竟是清光

不過 在車少一點的地方就可以比以前還清楚看到自己的光打在地上
老車的燈根本看不太出來

油騎到沒有路燈的地方去 就非常的時用
不過切線還是很明顯 有點可惜

不過新勁戰來說 高瓦數燈泡+上強化線組DIY C/P值真的超高
在這魚眼HID都違法的情況下 新勁戰得天獨厚的反射面
大家就好好利用喔!!




補充 :

由於電瓶兩條線拆開之後
就是沒有供電 所以新勁戰的時鐘時間會跑掉喔
弄好之後記得要再調回來喔

我今天就很納悶為什麼時鐘跑掉延遲2小時
才突然想到這問題!!
