VIOS車機及倒車顯影DIY

H-Y-Lin

2分

樓主

2026-01-31 12:06

請問各位前輩，小弟DIY VIOS車機及倒車顯影鏡頭

車機接完沒問題，倒車顯影顯示黑屏

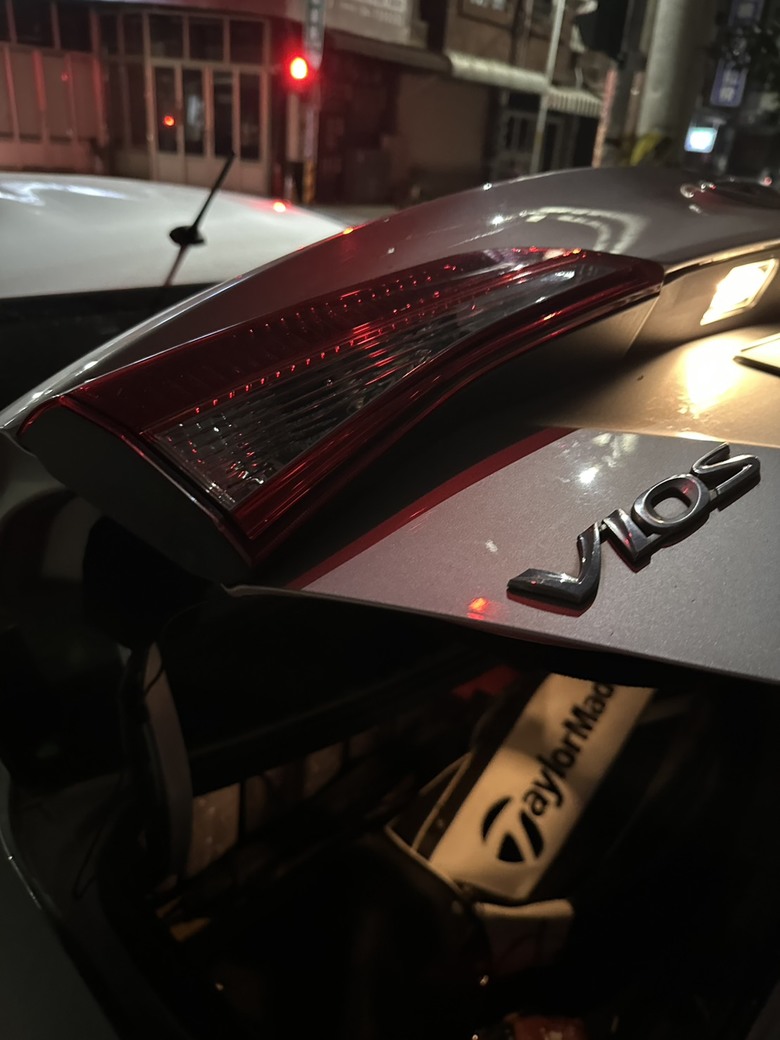

想請問接線部分是否有接錯，倒車鏡頭正極及觸發線接倒車燈12V正極(如附圖)，車機部分影像線接影線頭，觸發線接Back粉色線

請有經驗的大大解惑謝謝！

2026-01-31 12:06 發佈

4002

4139分

2樓

2026-01-31 16:57

再確認一下車機的影像輸入格式設定吧, 看起來有觸發, 如果鏡頭沒壞那應該是影像格式不match

H-Y-Lin 樓主

有確認影像輸入格式AHD，在想是不是鏡頭電源問題，不是吃倒車燈12V或是正負接反

2026-02-01 20:02

H-Y-Lin

2分

樓主

2026-02-01 20:02

4002大,

有確認影像輸入格式AHD，在想是不是鏡頭電源問題，不是吃倒車燈12V或是正負接反

4002

第三張的倒車線接法看不太懂, 建議用電表量一下鏡頭接腳是否有12V!!!

2026-02-01 20:12

三皈依

這深淵的東西裝上車前沒先測試嗎？如是線材問題要重拉就腫了

2026-02-03 9:21

H-Y-Lin

2分

樓主

2026-02-02 14:27

第三張是倒車燈電源12V+接鏡頭電源+再接觸發線
打倒車檔有確定倒車燈亮及節點有12V
還是有可能倒車鏡頭的電源正負接反呢

4002

套件式的線組正負極不太可能顛倒，你看一下車機能不能設定影像輸入格式！

2026-02-02 21:27

H-Y-Lin 樓主

有確定是AHD格式，店家寄新品來請我再試試看

2026-02-02 22:48

58分

5樓

2026-02-06 9:18

H-Y-Lin wrote:
第三張是倒車燈電源12V...(恕刪)

是黑屏還是花屏？
如果線路都沒接錯，黑屏可能是
1.鏡頭格式選錯，選到TVI、NTSC去了，詳附圖。

2.也有可能倒車選項選到360鏡頭去了。

如果是花屏，AHD格式選錯了，720P跟1080P不相容。
