Toyota Wish 2代加裝方向盤控制鍵，無法作動

阿基里斯5043

阿基里斯5043
個人積分：79分
文章編號：91886976

79分

樓主

2025-07-22 11:16

各位版上的大大日安，
可否幫我看一下，我裝上了方向盤控制鍵，現在按每一個按鍵都不會動。

Toyota Wish 2代加裝方向盤控制鍵，無法作動

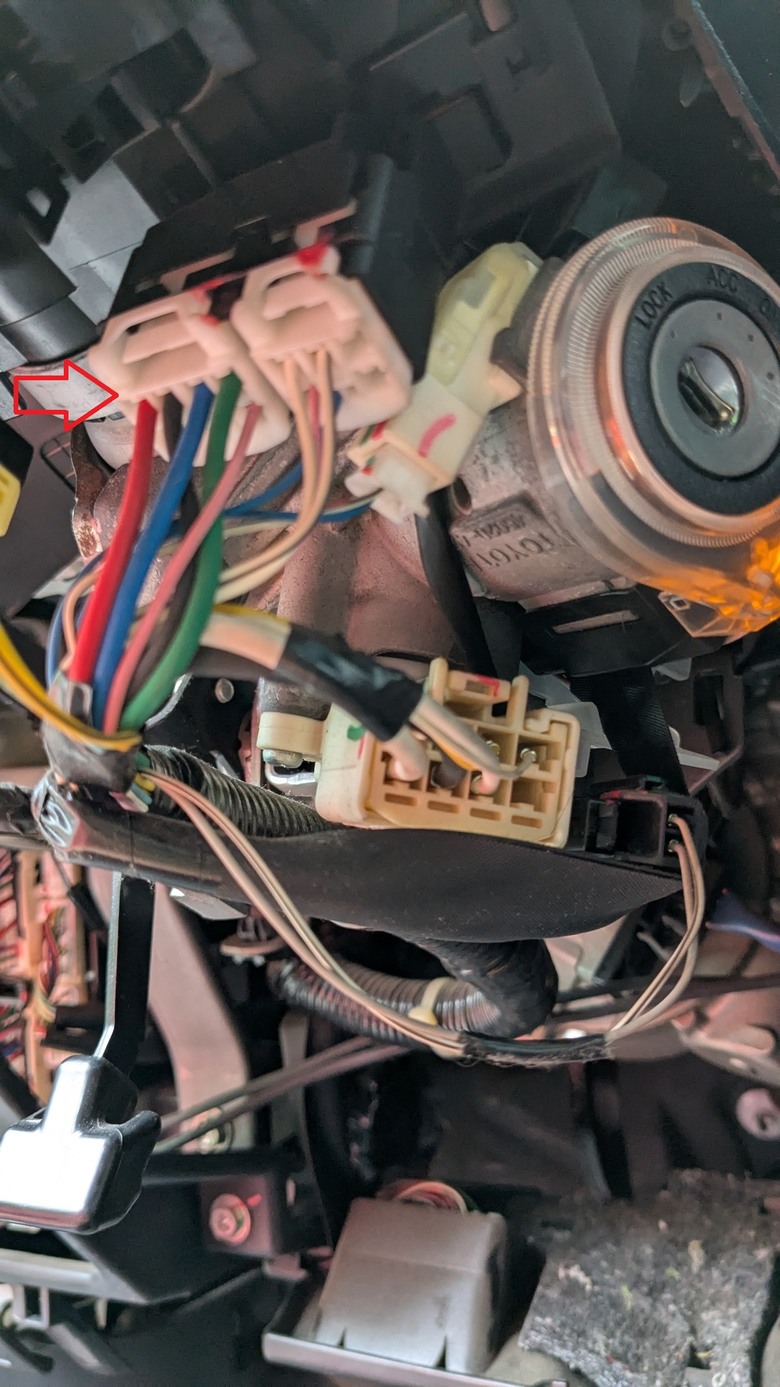

現在懷疑是不是我的方向盤本身就沒有預留這個插頭，或者有線沒有從主機拉到方向盤下面這個接頭

Toyota Wish 2代加裝方向盤控制鍵，無法作動

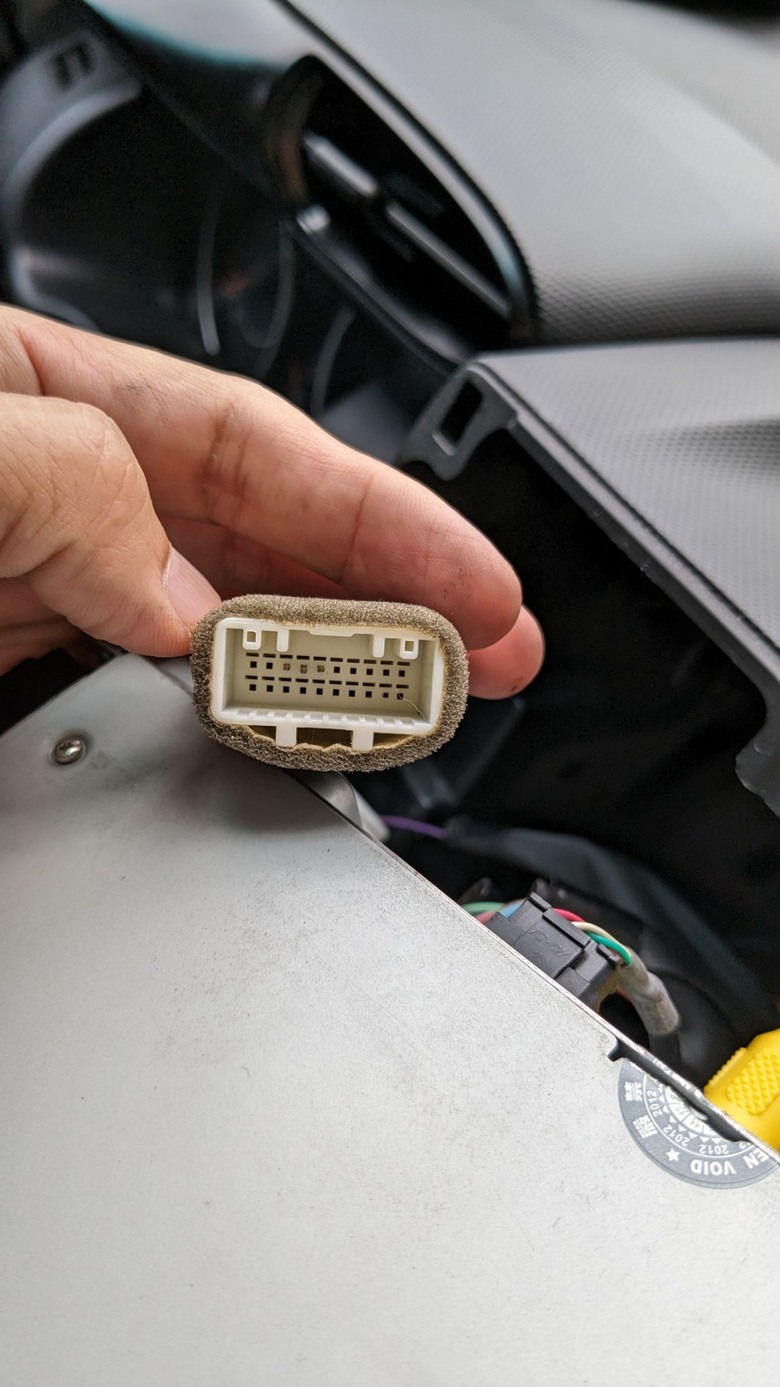

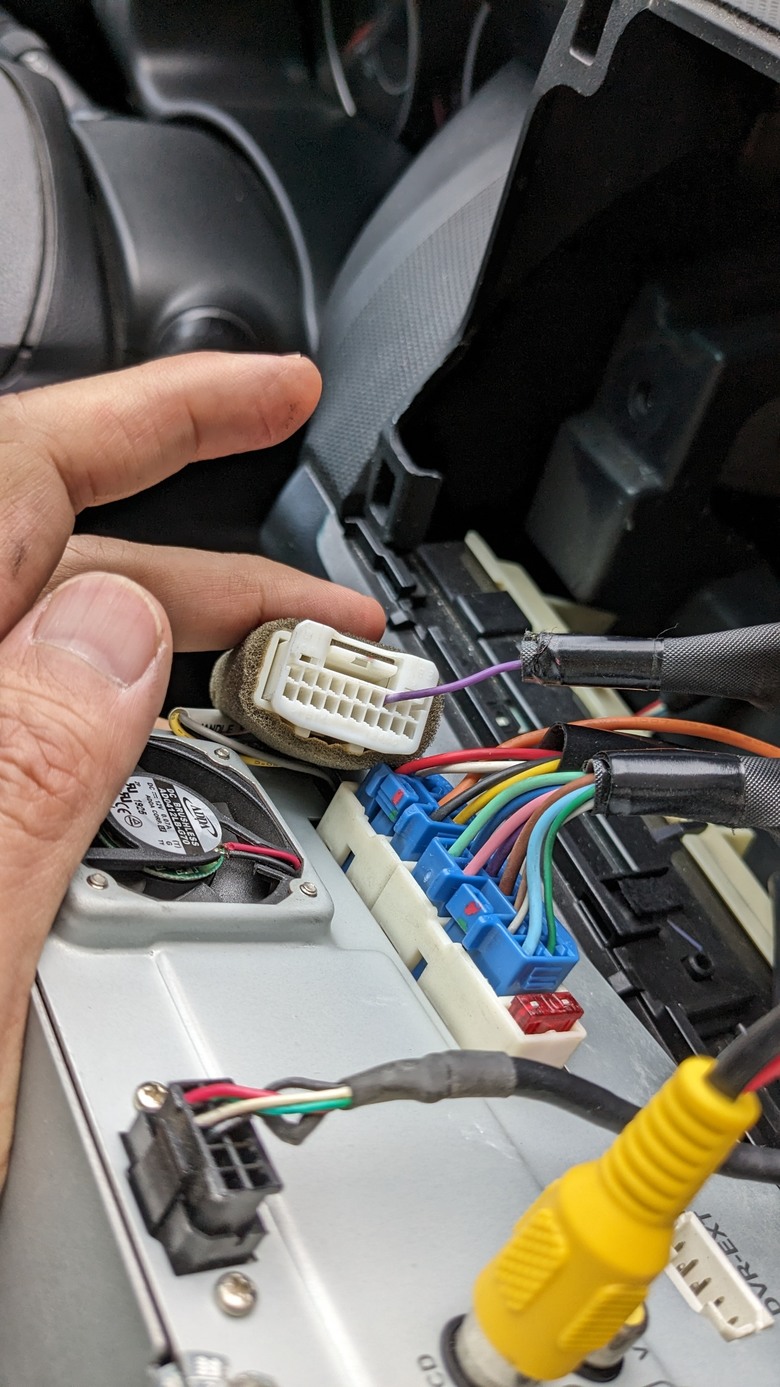

請問這個接頭的接線是正確的嗎?

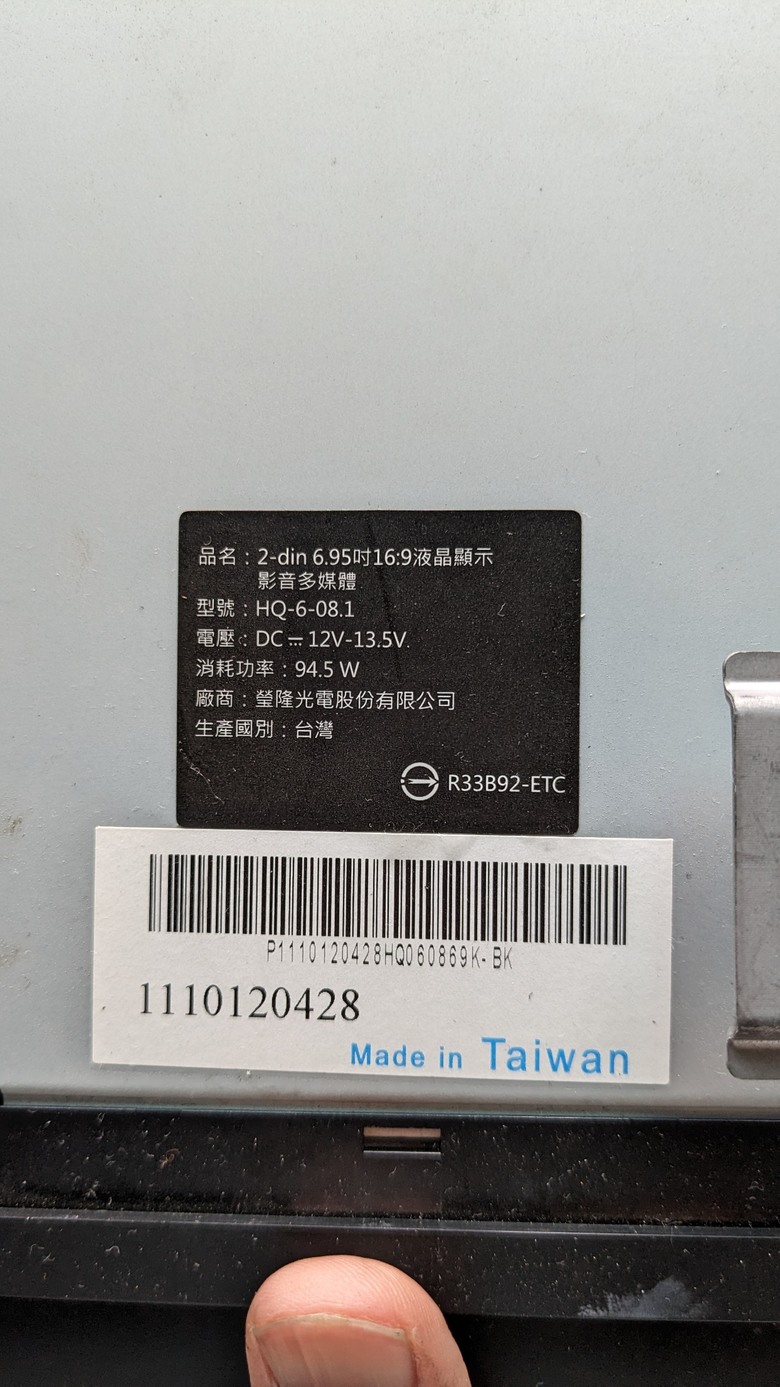

我車子的主機是車美仕 HQ-6-08.1

Toyota Wish 2代加裝方向盤控制鍵，無法作動

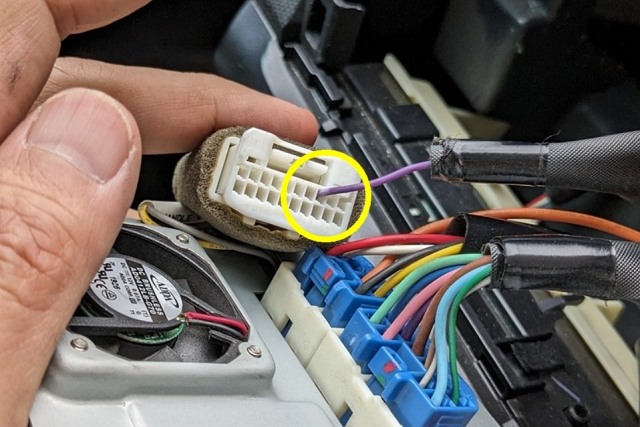

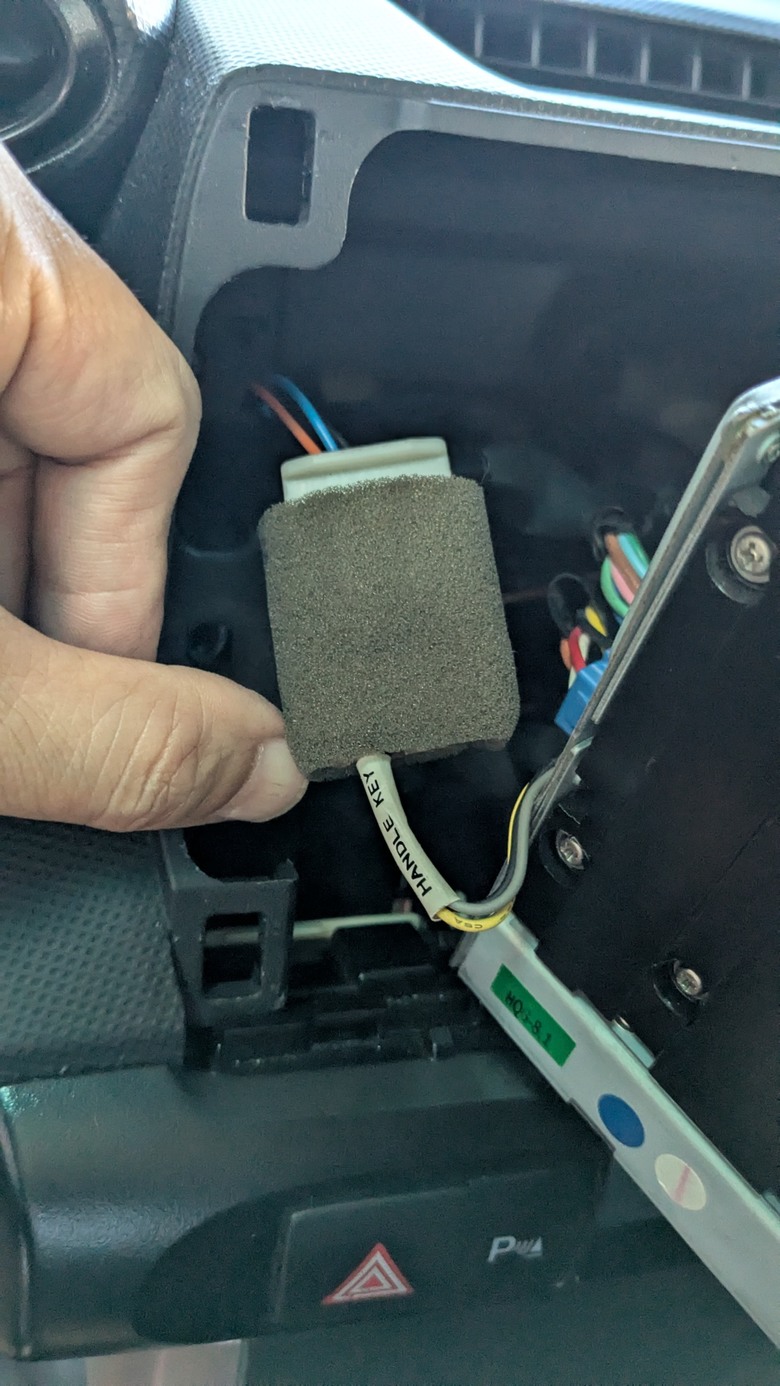

這台主機好像有預留方向盤控制鍵的線

Toyota Wish 2代加裝方向盤控制鍵，無法作動

請各位網友幫忙一下，看看是哪邊出了問題? 還是這台主機本來就不支援方向盤控制鍵?
期待各位高手出手相救，謝謝各位的幫忙!

2025-07-22 11:16 發佈

4002

4002
個人積分：3836分
文章編號：91889036

3836分

2樓

2025-07-22 16:16

1. 不是只有換方向盤按鍵, 還要有迴轉線圈及線組
2. 如果車機非線組對應, 還得自己跳線

為什麼我會知道?因為我搞過, 非常傷財......(迴轉線圈及線組都很貴, 不換線組就要知道每個接頭的訊號是什麼)

分身回覆

分身回覆
個人積分：3495分
文章編號：91889288

3495分

3樓

2025-07-22 17:04

阿基里斯5043 wrote:
這台主機好像有預留方向盤控制鍵的線

主機是有預留線

但... 方向盤螺旋線圈沒有紅黑白3條線過來

7720

7720
個人積分：40分
文章編號：91889292

40分

4樓

2025-07-22 17:05

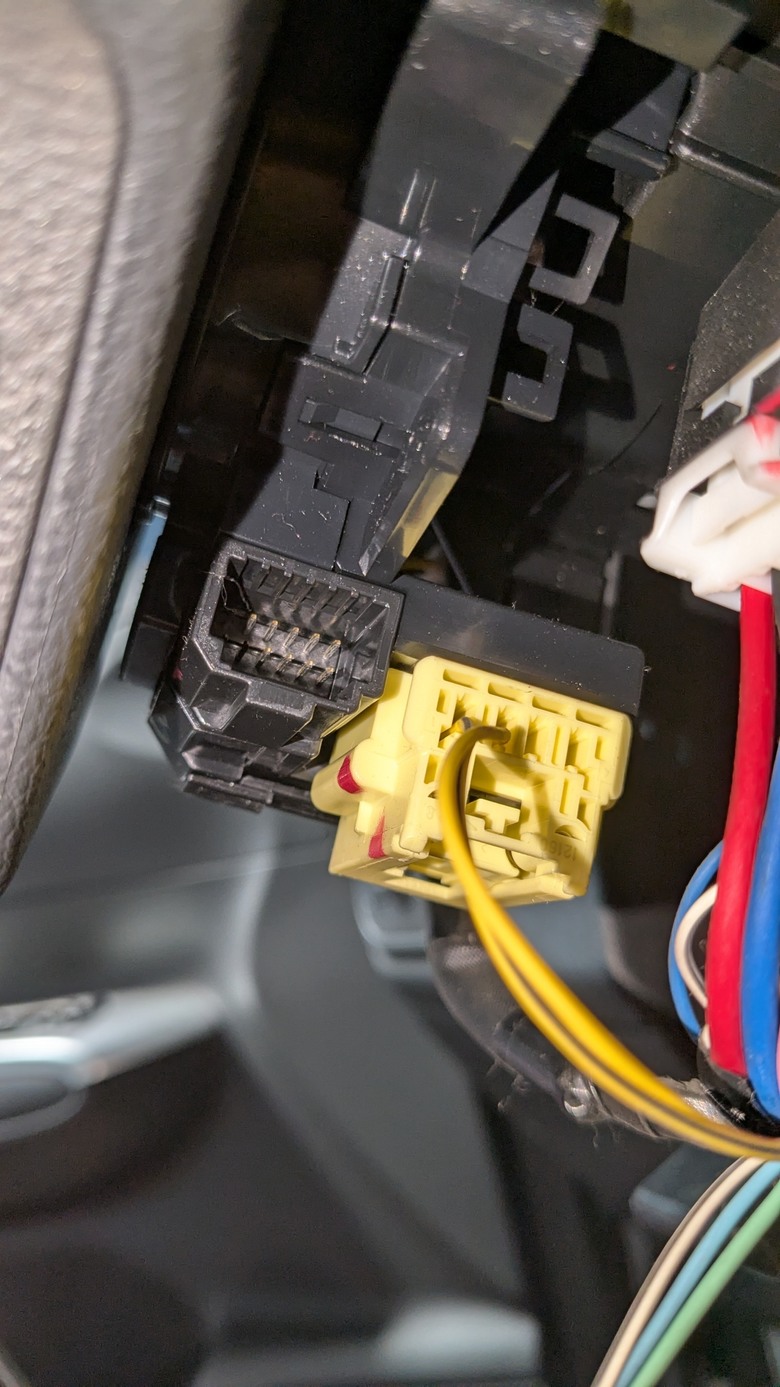

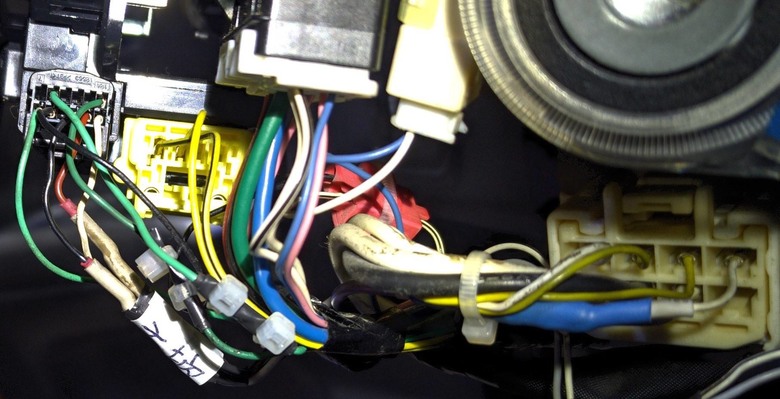

我的2.5代的，方向盤下方方控接頭不是你上面箭頭所指的白色接頭，我的是這個照片左邊的黑色接頭，這個黑色接頭是接到方向盤內的線圈(接方控與定速開關)。

阿基里斯5043 樓主

謝謝您的這張圖，我再拆開方向盤下蓋看一下

2025-07-22 18:40

Shunza1218

Shunza1218
個人積分：672分
文章編號：91889697

672分

5樓

2025-07-22 18:25

先確定螺旋線圈有沒有被偷掉？拔掉插頭看有沒有滿針，沒有滿針就是被偷了，要換螺旋線圈才行!

如果滿針，你那個白色大插頭根本沒有方控線路，必須要從螺旋線圈拉線路過來才能給訊號到主機才能控制!

原廠主機裝外改方控可能會運作不正常(以前裝過，聲音會直接衝最大或者衝最小)，安卓機則沒有問題，祝好運!

阿基里斯5043

阿基里斯5043
個人積分：79分
文章編號：91889799

79分

樓主

2025-07-22 18:50

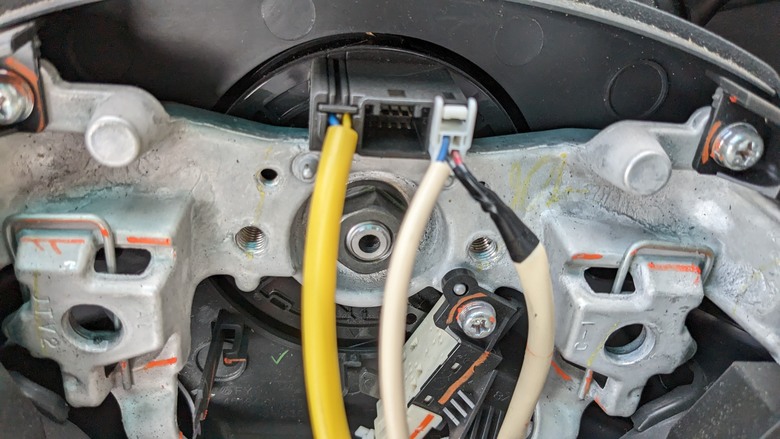

我發現方向盤上預留的接頭好像是10針的

那是不是螺旋線圈上也要有一個類似的接頭？

Shunza1218 wrote:
先確定螺旋線...(恕刪)

分身回覆

這是螺旋線圈上方10P插座, 螺旋線圈下方還有一個12P插座

2025-07-23 8:29

Shunza1218

Shunza1218
個人積分：672分
文章編號：91890534

672分

7樓

2025-07-22 21:56

我指的是方向機柱下面的接頭，沒記錯好像是12PIN的(通常是黑色接頭)，那個插頭拔出來，看線圈是不是滿針，是滿針的話就是要拉線路到主機端而已!不過...那個電線，算特殊接頭，你買方控沒附電線嗎？

阿基里斯5043 wrote:
我發現方向盤上預留的...(恕刪)

阿基里斯5043 樓主

賣家沒有附線，他說我的機器有預留，方向盤控制鍵的接頭，直插就可以，結果沒辦法動！

2025-07-23 4:12

7720

7720
個人積分：40分
文章編號：91890587

40分

8樓

2025-07-22 22:07

阿基里斯5043 wrote:
我發現方向盤上預留的...(恕刪)

你這個10針接頭，是連通到我發的照片左邊那個黑色接頭的，你的車如果原來就有方控(控制音響)
新的方控插頭插進去應該就能用(你的方控跟我的一樣，舊的拆掉，新的插進去就能用，8個按鍵都能用(控制android車機)，只有DISP沒動作，我把DISP改來控制前方雷達)
如果原來沒有方控，自己加裝，應該是把車機方控線(3條)接到黑色接頭的對應插孔內就可以。

下面是我的車子改方控查線路的記錄，提供你參考。
點我看大圖

阿基里斯5043 樓主

真詳細，謝謝大大！

2025-07-23 4:16

阿基里斯5043

阿基里斯5043
個人積分：79分
文章編號：91928439

79分

樓主

2025-07-29 16:46

各位大大好;

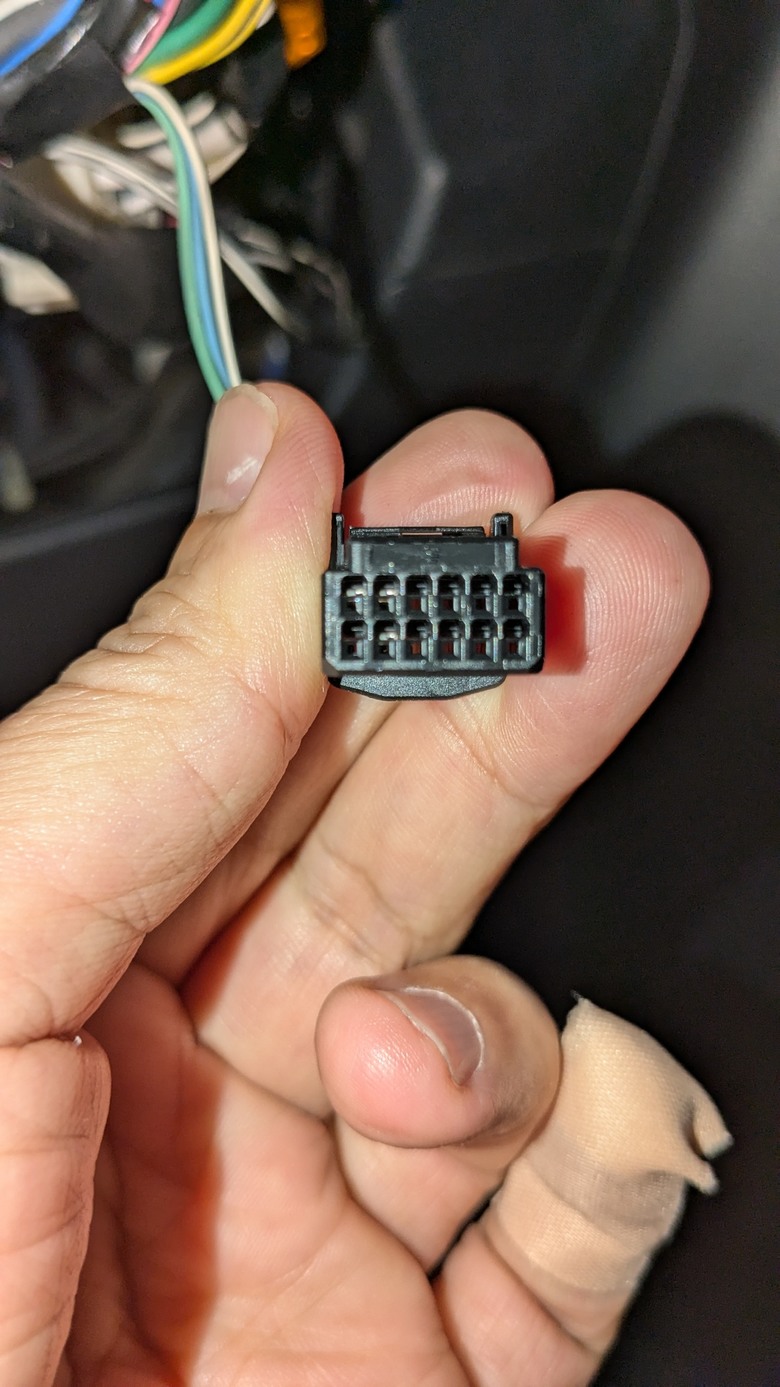

今天我把方向盤下蓋拆除，檢查螺旋線圈，發現有12pin接頭，拔開之後是滿pin的

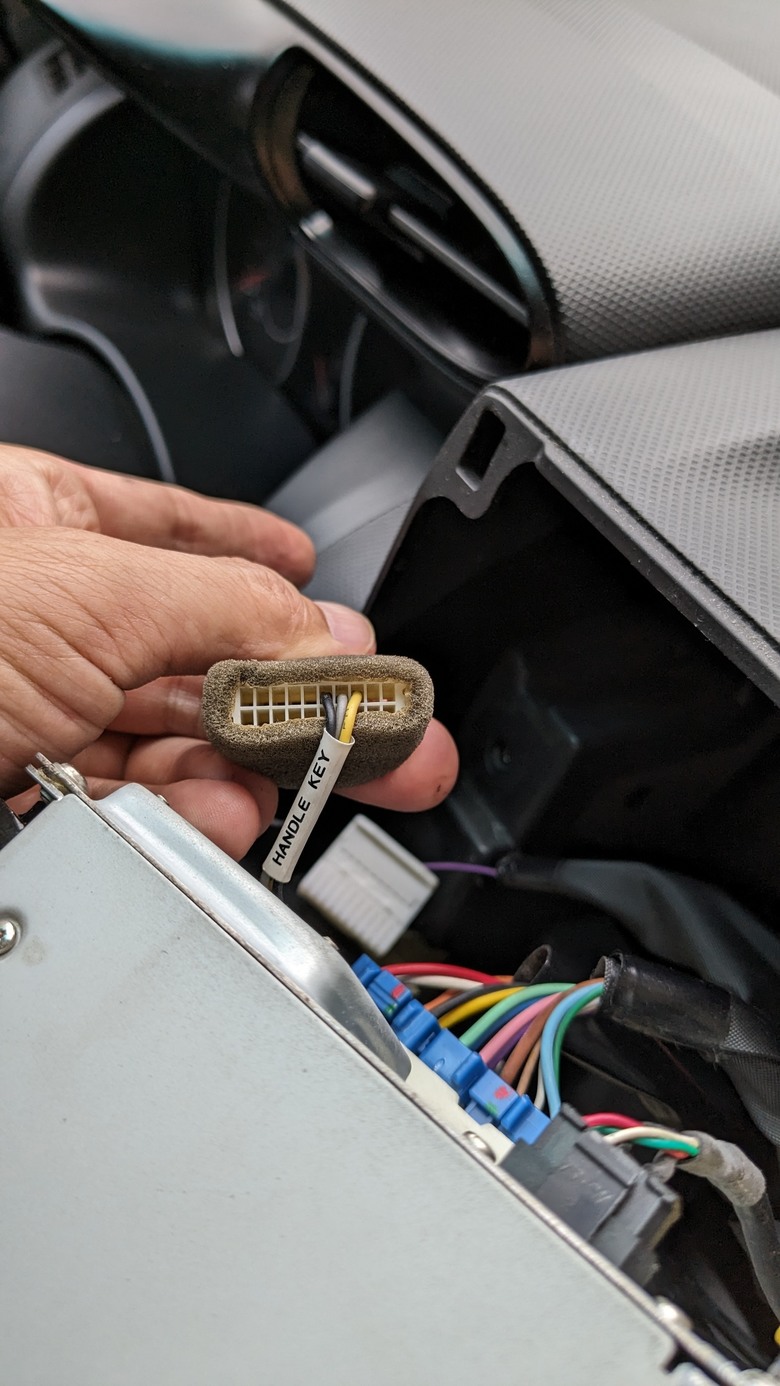

於是把主機Handle key接頭，上面有黃、灰、黑3條線，我認為這是方向盤控制鍵用的線，用現成做好的帶pin的線，插進這個接頭20 pin的接頭，由於找不到一樣顏色的線，原先Handle Key上面黃色線用橘色現代替，灰色線用藍色代替，黑色不便，請問原先黃色線這條是控制方線盤控制鍵的左邊(音量大小)，還是右邊(DISP)??

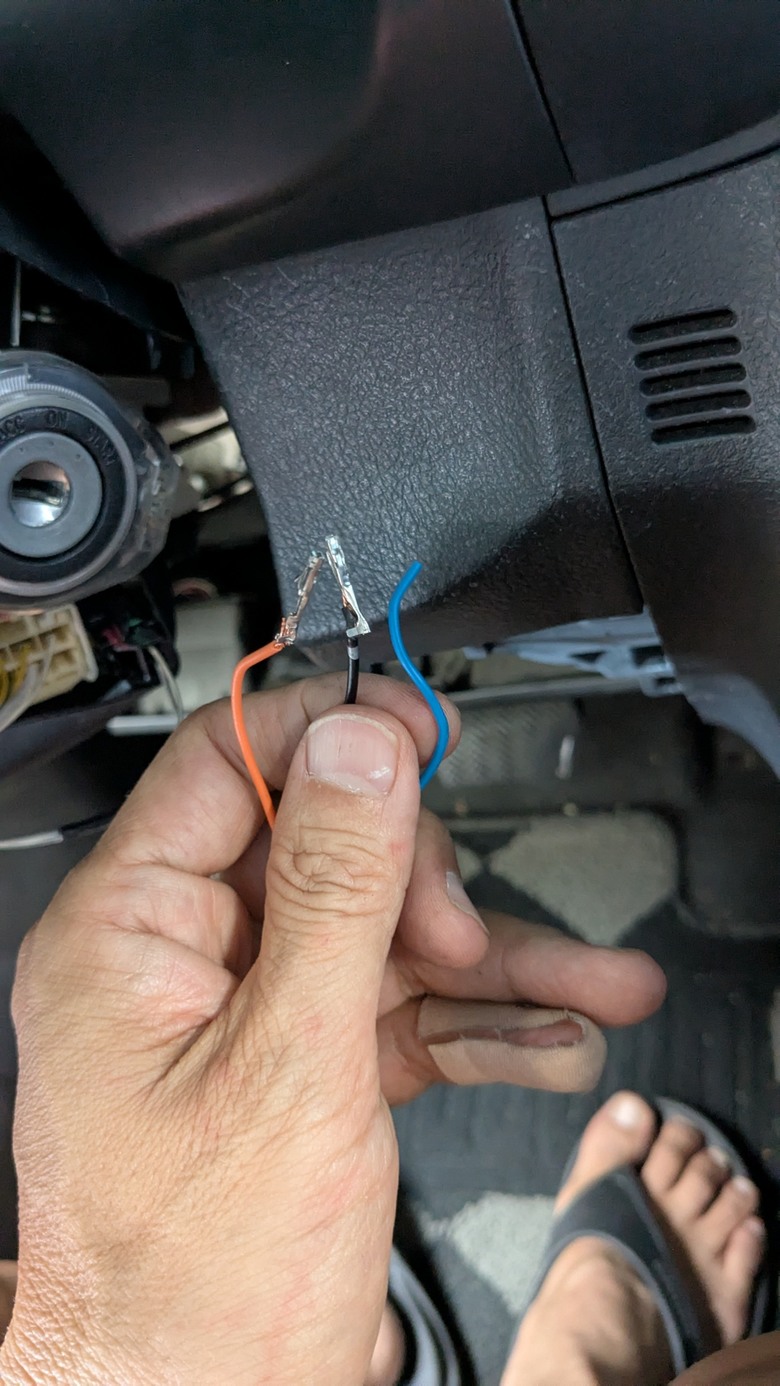

另外新拉出來的這3條橘、藍、黑這3條線插不進12 pin的接頭，請問可以買到現成打好pin的線嗎?
我直接插進12pin的接頭，應該就完工了!!

再麻煩大大提供一下解決的方法，再次謝謝各位的幫忙!

分身回覆

電子材料店有賣 "杜邦線" 含公 or 母端子, 不夠長的話, 中間可以自行剪開延長續接

2025-07-29 19:45

7720

7720
個人積分：40分
文章編號：91928902

40分

10樓

2025-07-29 17:36

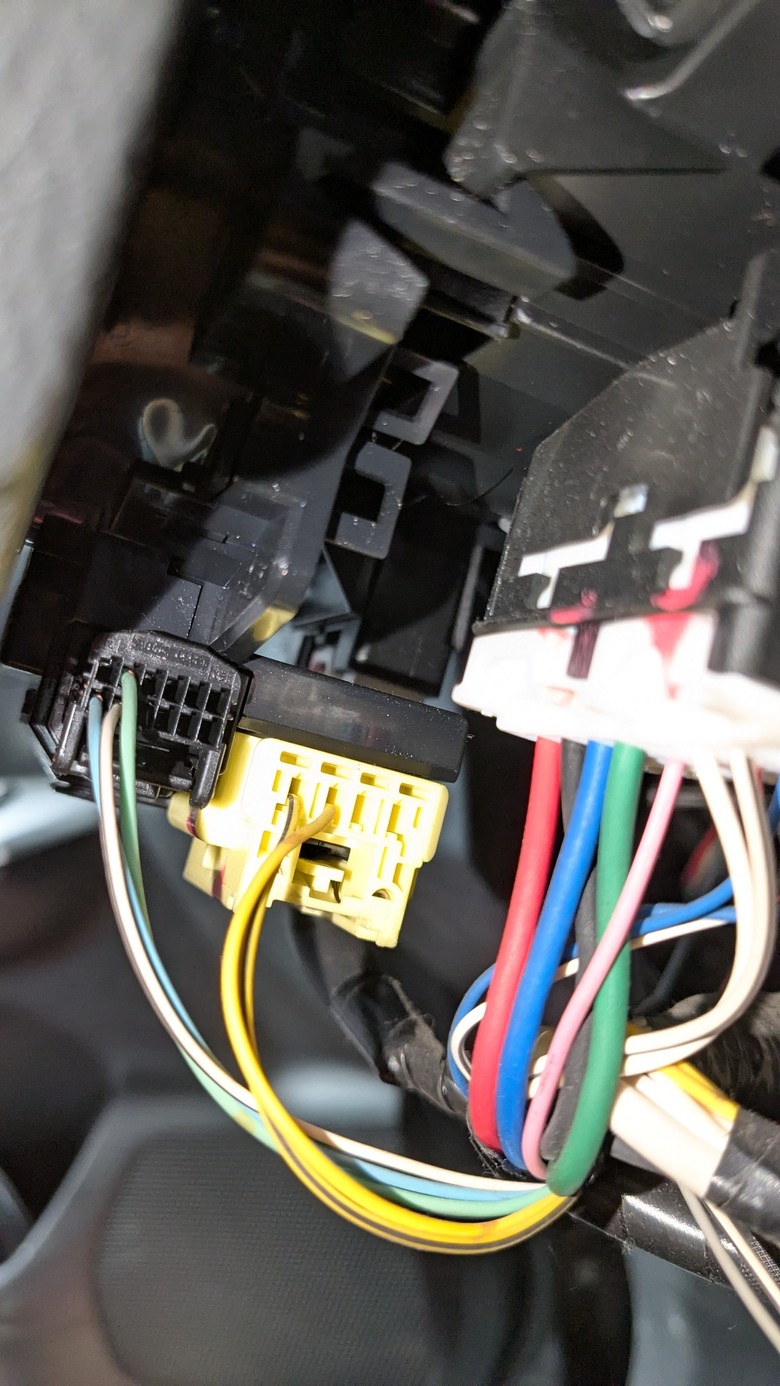

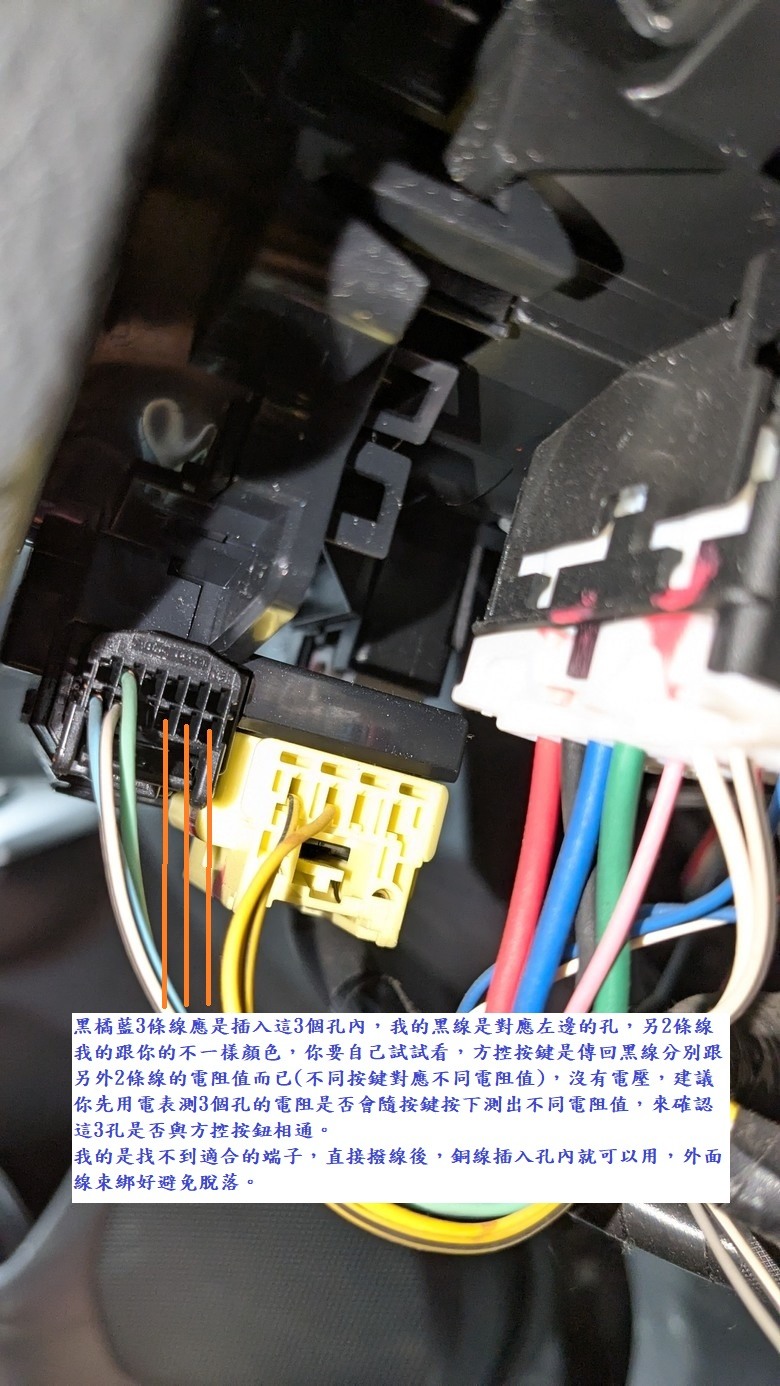

我的建議如圖，請參考，不保證一定正確(至少我的2.5代是ok的)，如果沒有把握，請找專業協助。

阿基里斯5043 樓主

謝謝大大的回覆，我想給你500分，可是系統只有5分! 話說回來，你用電線直接插進去12pin接頭的方法很好，我發現這3條電線很粗，插進接頭應該很緊。另外我今天的母端子用1.5的，根本插不進這個接頭!

2025-07-29 17:58

阿基里斯5043 樓主

已經到最後一步了，我想不需要找專業的協助，你已經是最專業的了!

2025-07-29 18:01
