[DIY的樂趣 II ] 安裝 2017 RAV 4 GPS 導航 (圖多)

我又來 DIY 拆大玩具了.....

這次要拆原廠什麼都沒有的音響換成 10.2吋? 10.1吋? 導航(我以下直接講10.2吋)

先附上先前的兩個舊文連結

[簡易開箱] 美版 2017年Rav 4、先附上舊車2007 Camry

[DIY的樂趣] 安裝 2017 RAV 4 車頂架

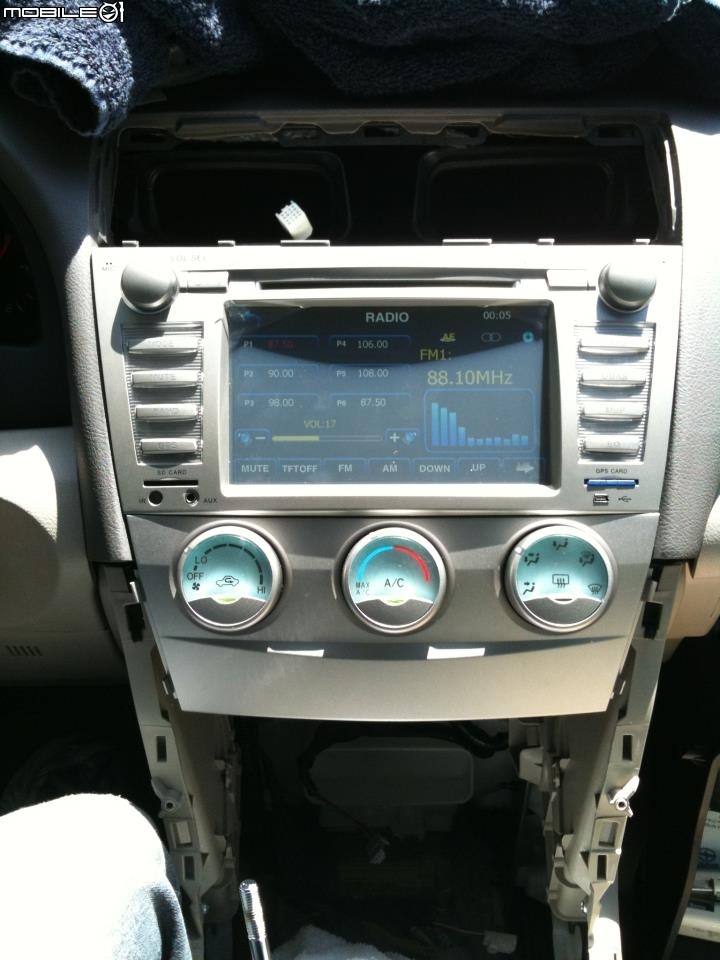

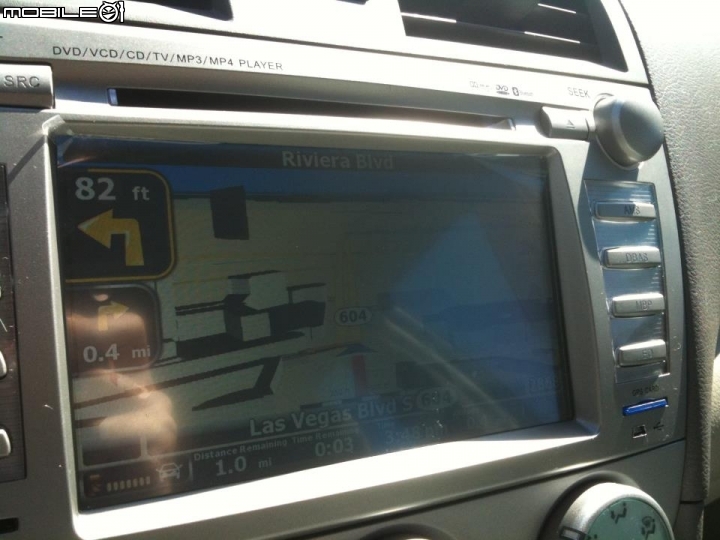

照舊例、先上三張舊照、以前自己DIY 換 2007 Camry 的GPS
過期很久就不解說這個了~







=======================================================================

因為有過自己安裝的經驗就有點老油條了

沒有經驗會害怕的人還是不建議、拆壞要自己負責

以下是分享 2017 RAV4 10.2吋 GPS DIY安裝過程

收到貨時包的很可怕感覺還蠻輕的

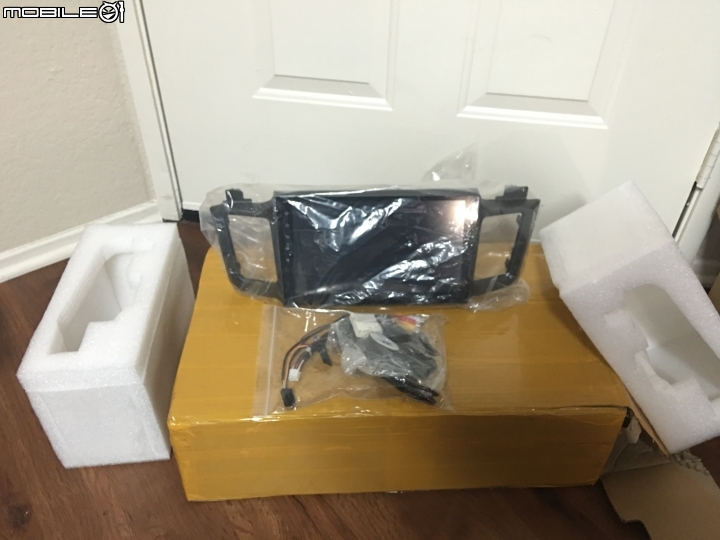

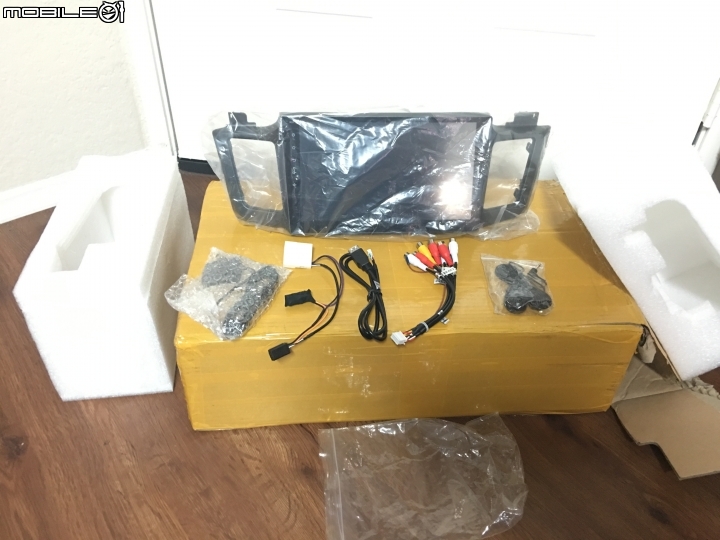

<<開箱>> 只有主機一台 + 一包線材


跟舊的比起來沒有很多零件(有點驚呀!)

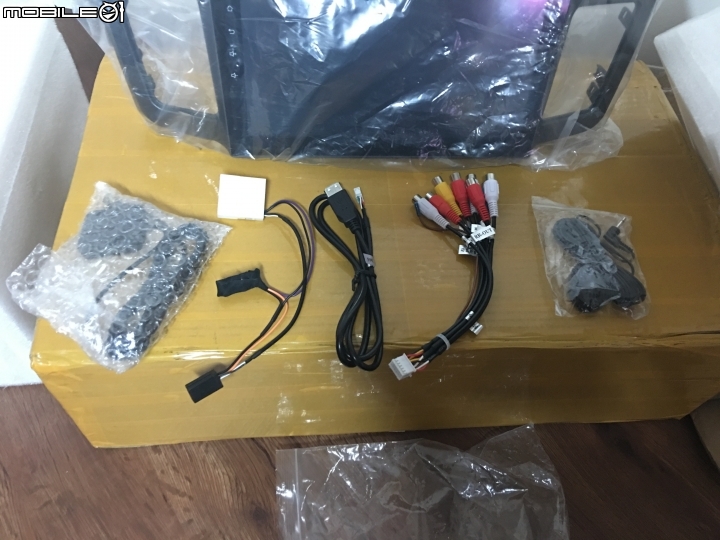

近拍:大至上就是GPS線、轉接線、麥克風線、USB線、影音源輸出入線

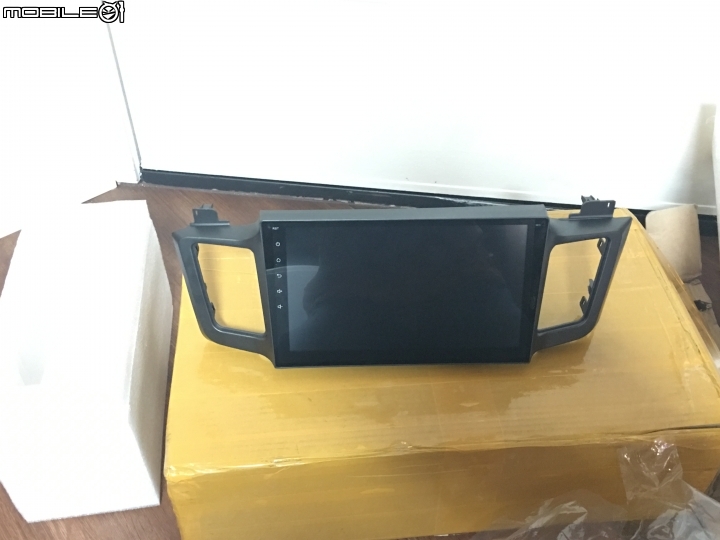

主機本身正面 10.2吋就是大呀

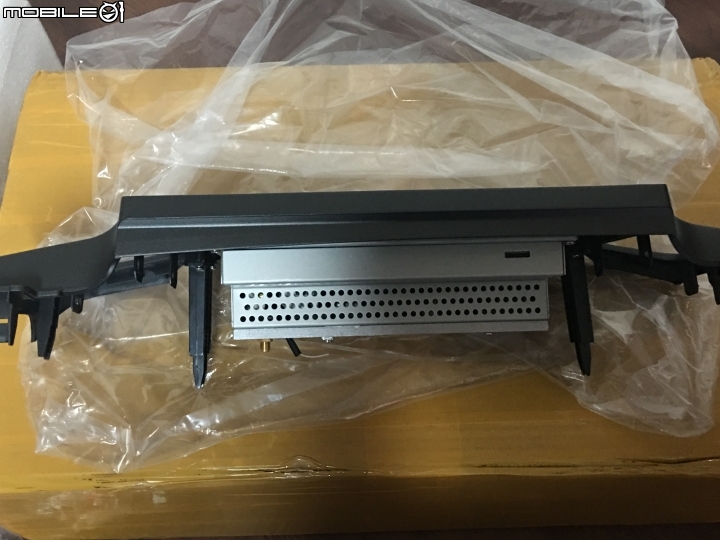

背面各個接線孔


上面、有一個MicroSD卡的插孔、大概是擴充容量或升級用的、我沒測試
(心想好薄呀~ 怎麼這麼薄?技術進步了)

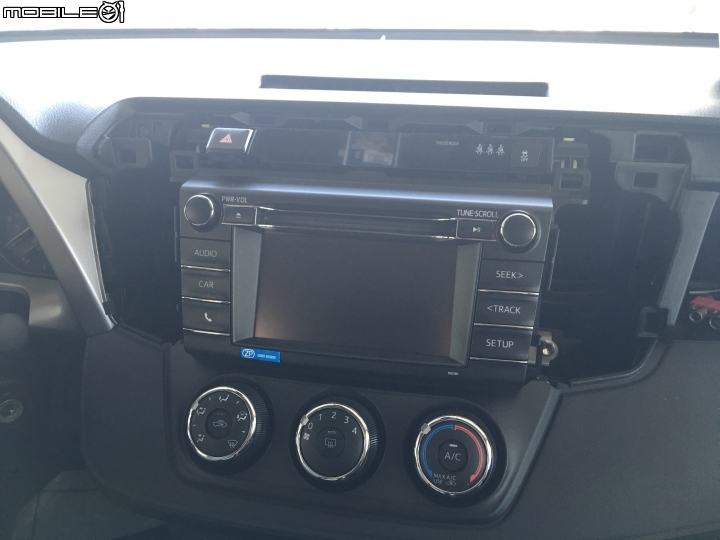

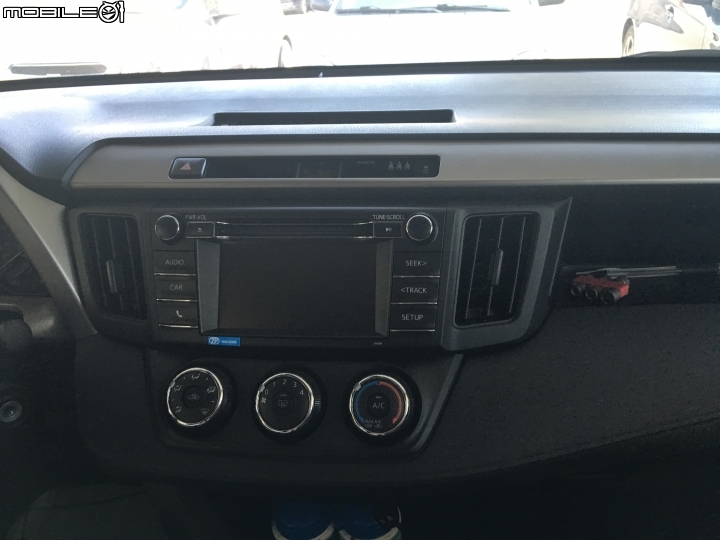

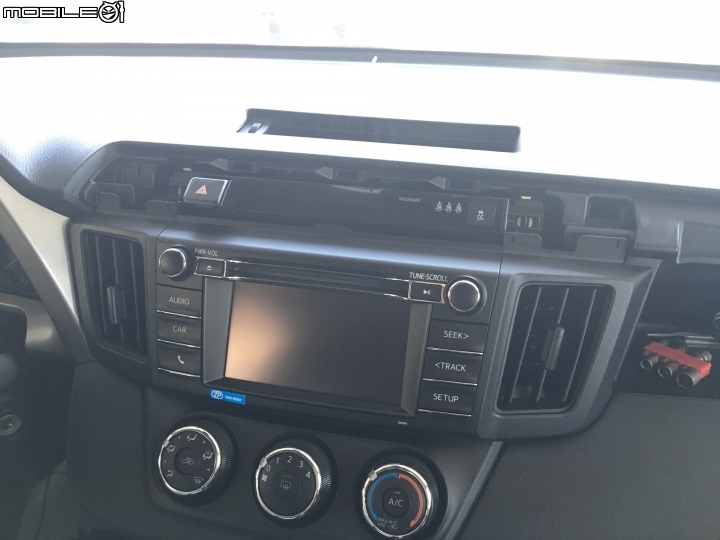

帶出去車上要裝了、原廠的音響先拍一張
工具先擺好(忘了拍工具了、記得帶條洗乾淨的毯子或是毛巾就是了)


接下來又是到興奮時間 "拆呀!!!"
先拆銀色的橫桿

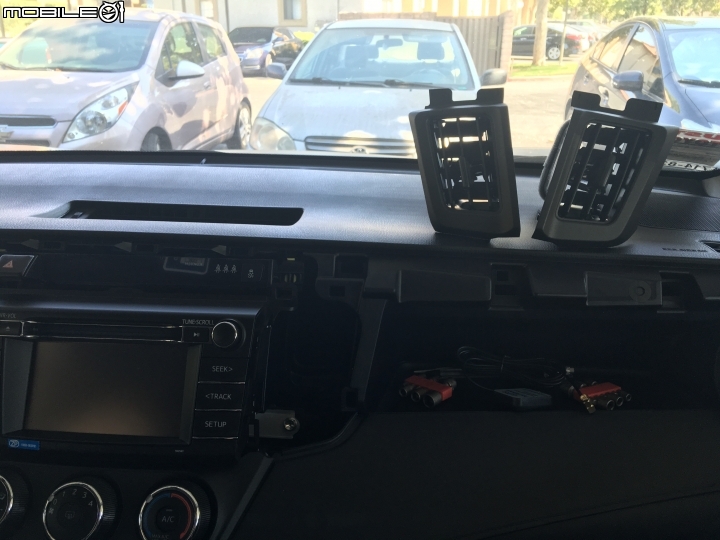

再拆兩個出風口


剩主機上方的臨時停車那排按鍵跟主機


把上方的先拔下來、到這時候還沒用到螺絲起子

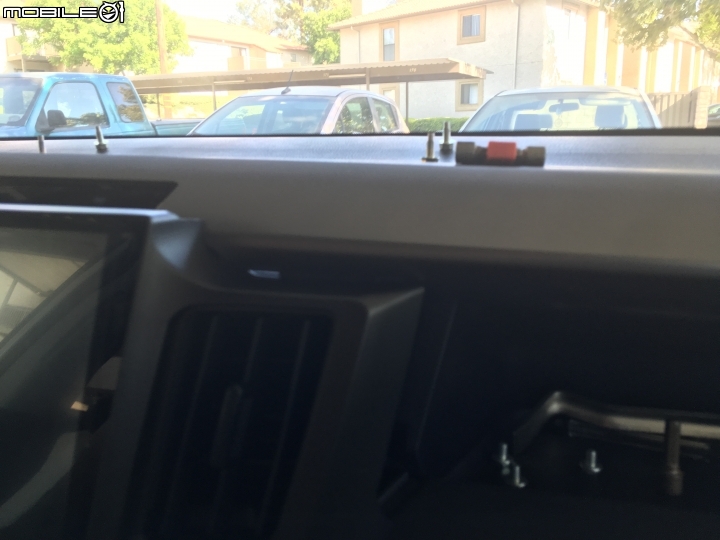

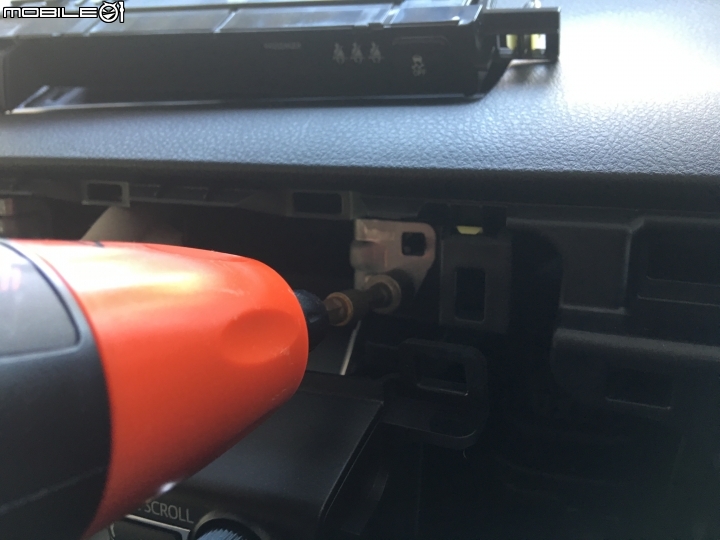

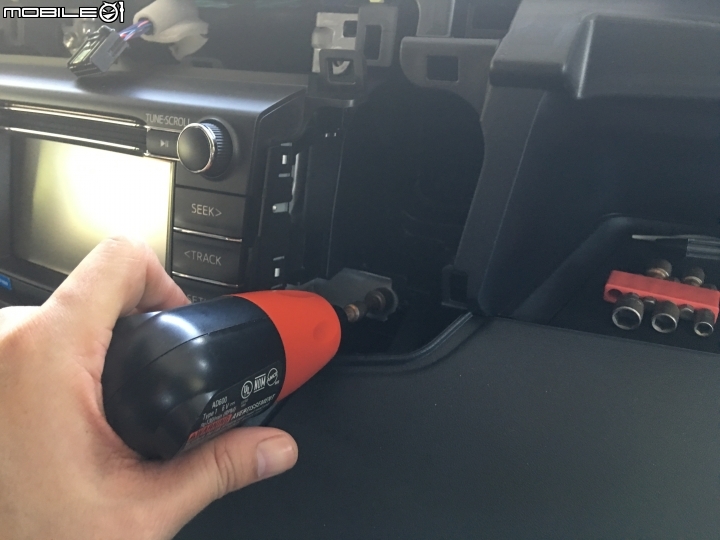

主機就要靠拆螺絲了、主機上方兩顆 (左右各一顆)


主機下方兩顆 (一樣左右各一顆)

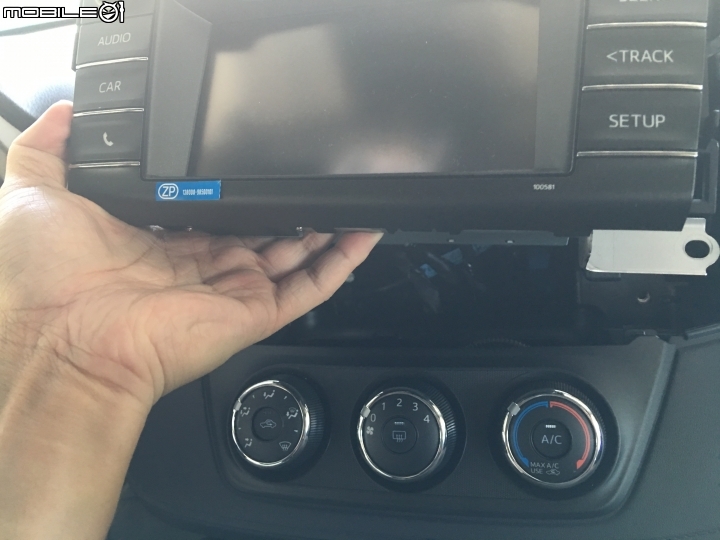

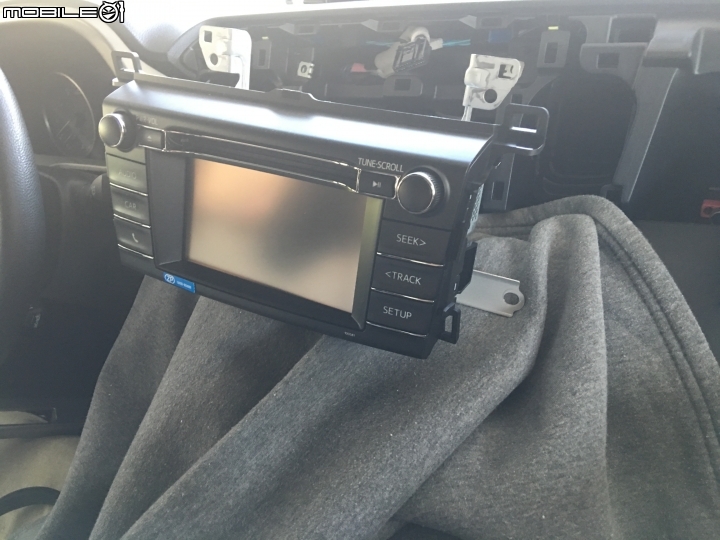

原廠主機搖一搖、下來了、先往上抬


趕快把毯子放下面保護一下周圍 (大一點比較好用,總是不想刮到周圍面版吧)

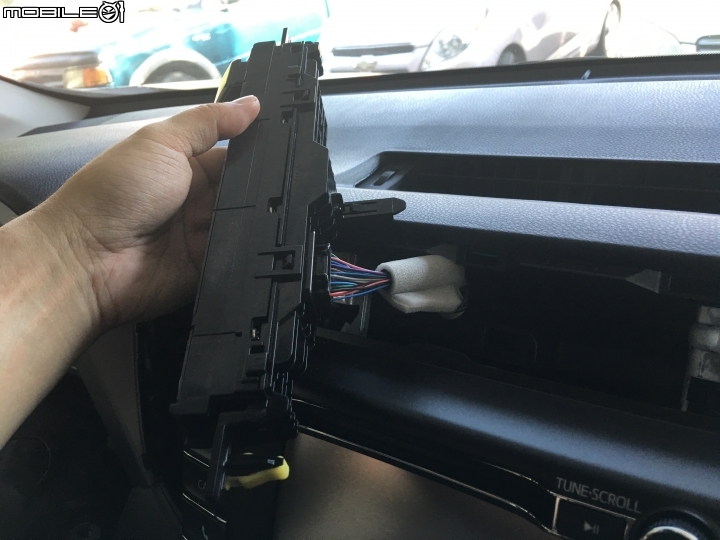

開始拆排線了、每條都有卡榫、壓下後才試著拔下來、不要硬拔


發現內部有些髒綠色貼布亂黏..... 真是的.....
雖然是新車貼布也是新的、亂黏是覺得沒人發現嗎? XXXOOOO.....

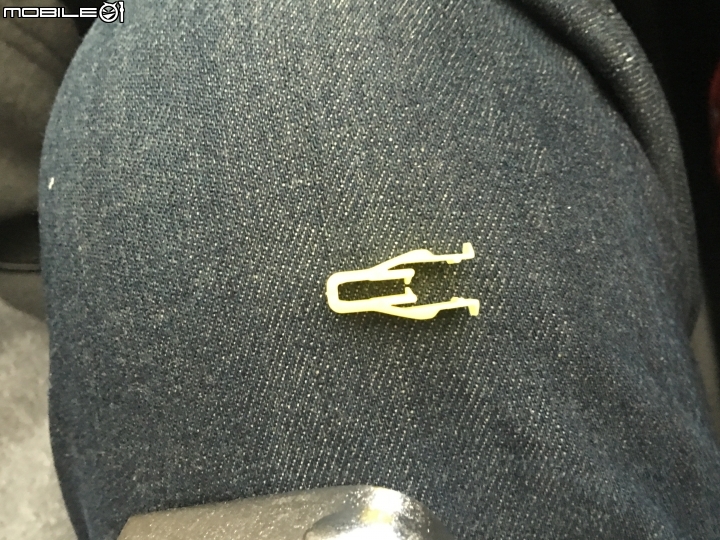

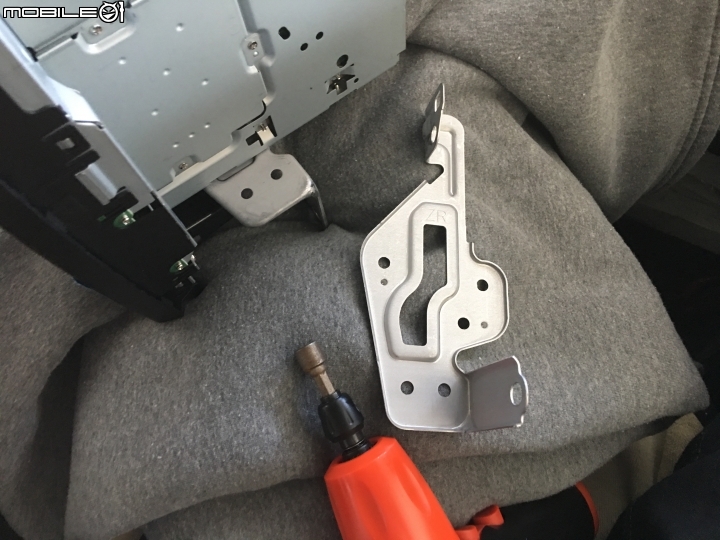

這是多拆的~ 拆太high了、本以為這個原廠支架要拆過去新主機、拆完才發現....(不必拆)

(一樣不必拆)

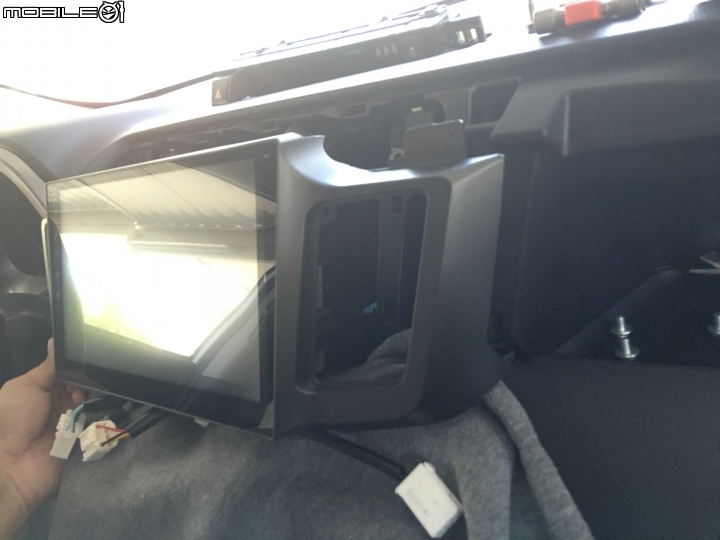

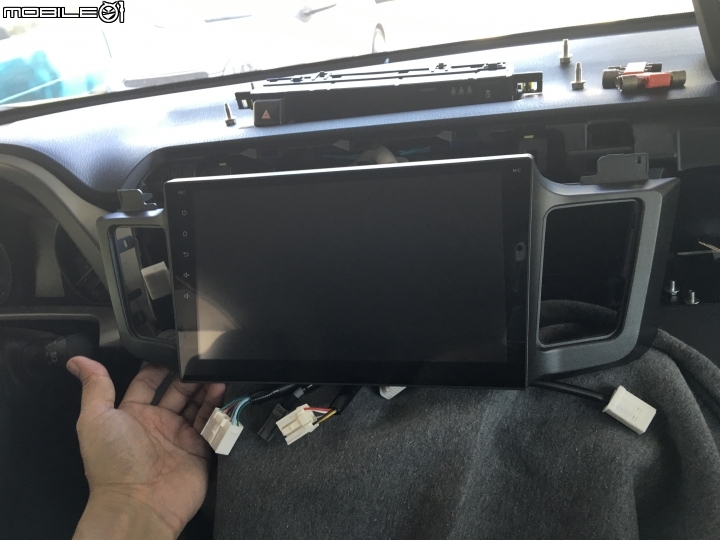

新的主機上去比一下確認可以裝進去就是大呀~


左右各大致比一下、ok就行了

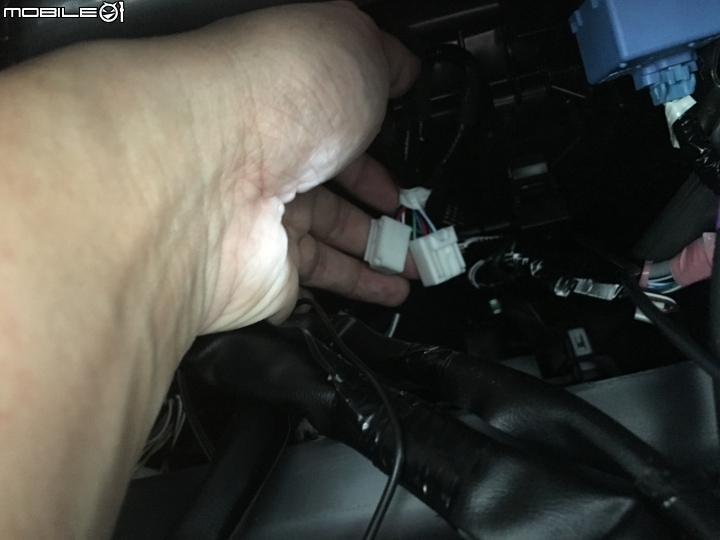

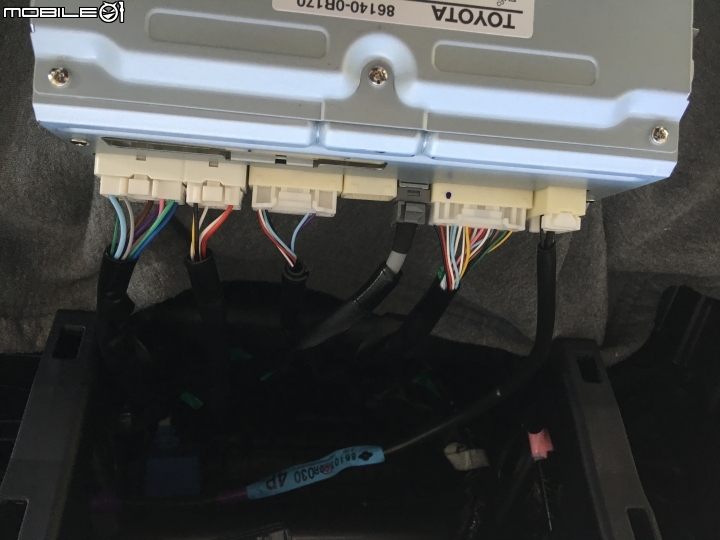

要開始接線時發現內部有預留的接頭!!!(這下引起我的好奇了!以後再研究)

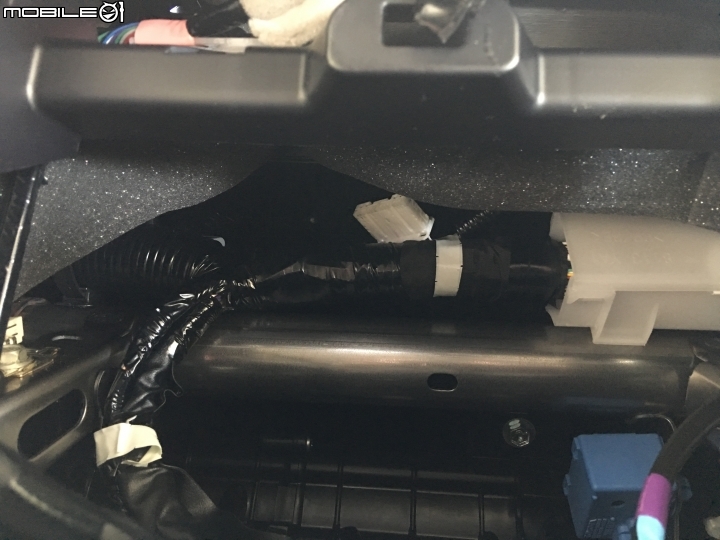

也是預留的接頭!!! 會是什麼勒???

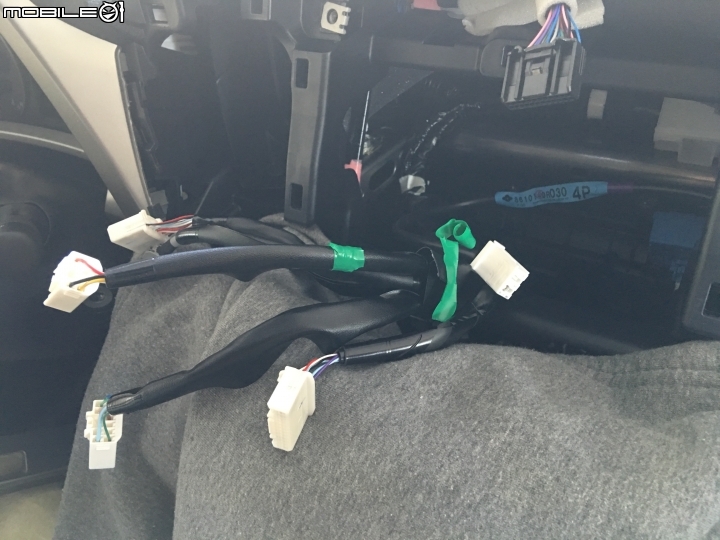

內部看起來很乾淨、好啦、上接線吧


接到一半才想起來兩個出風口還沒移過來

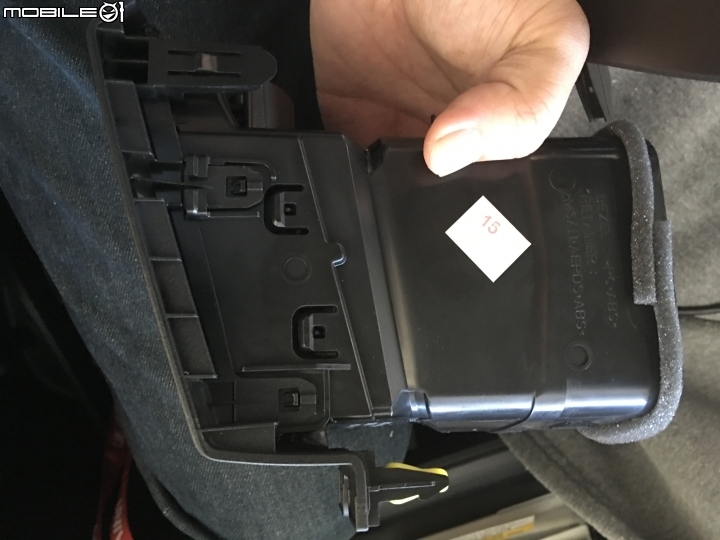

出風口小心拔、左右卡榫共四個

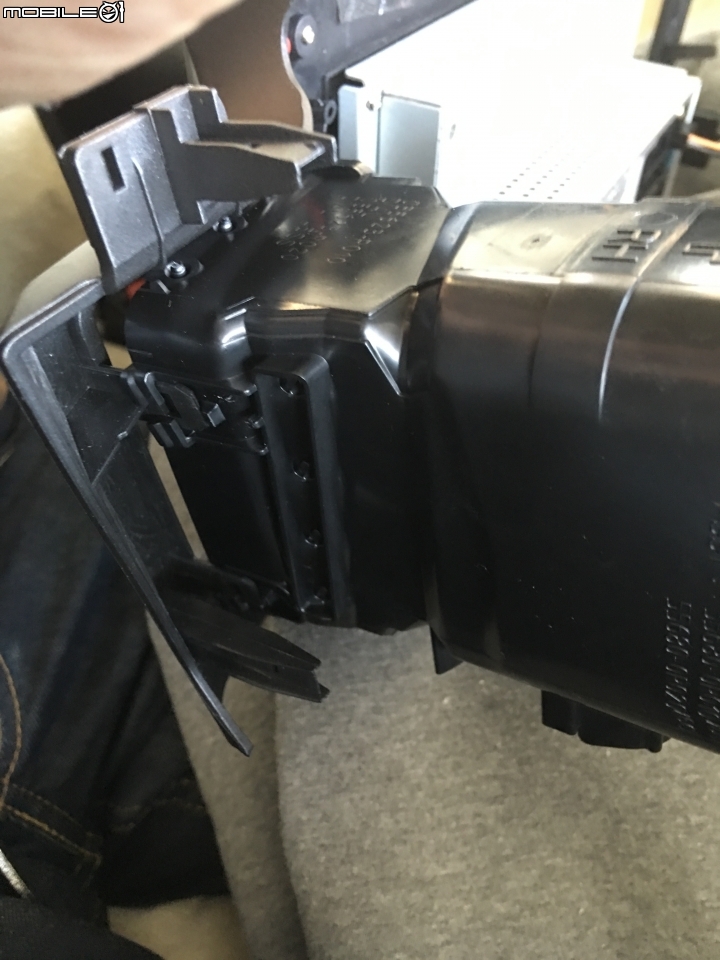

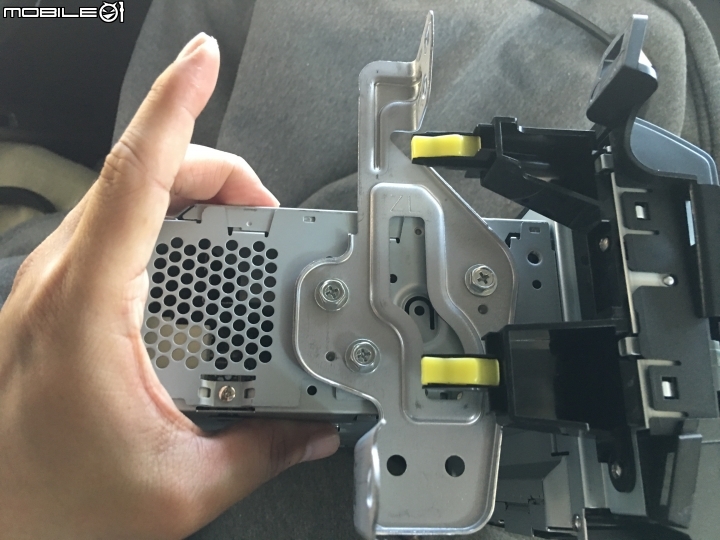

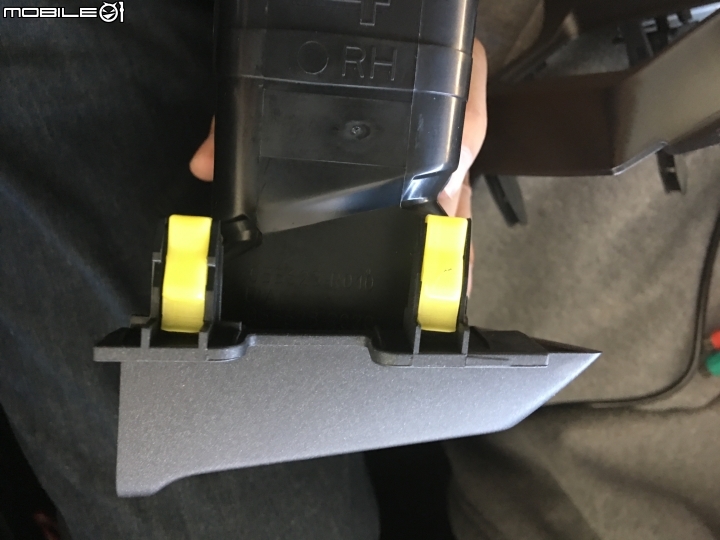

黃色卡榫之後也要拔下來移過去新主機上

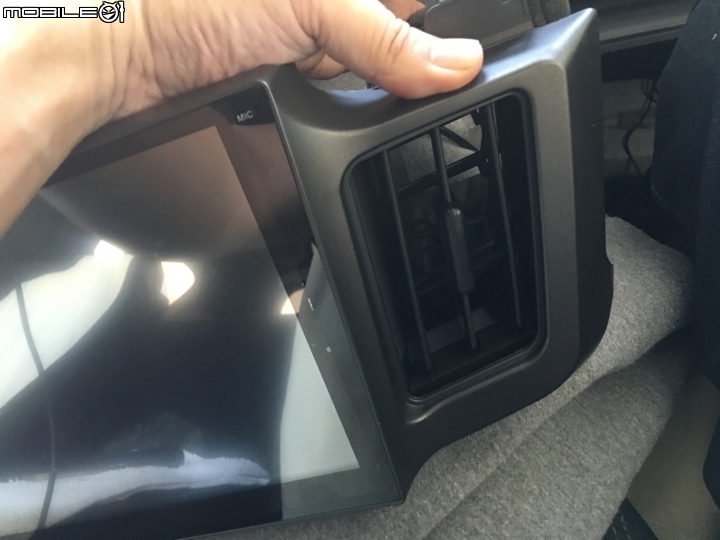

拔下來的出風口對好新的卡榫插進去


有對好會很密合(左邊再照做一遍)


黃色卡榫拔下後的樣子

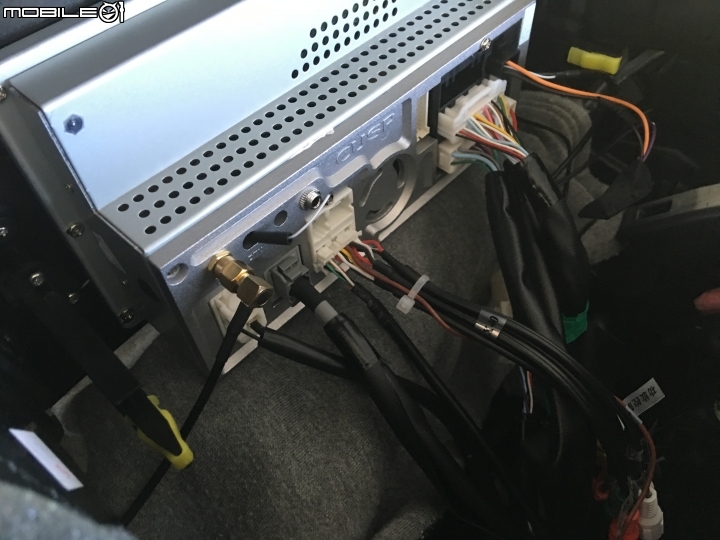

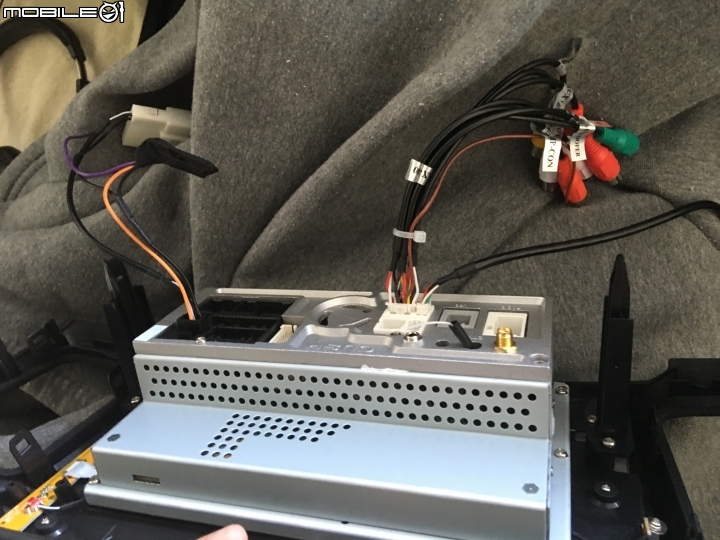

繼續接線、接完以後的樣子(那時沒注意到少插了一個麥克風、就是插在銀色那個圓孔而已)

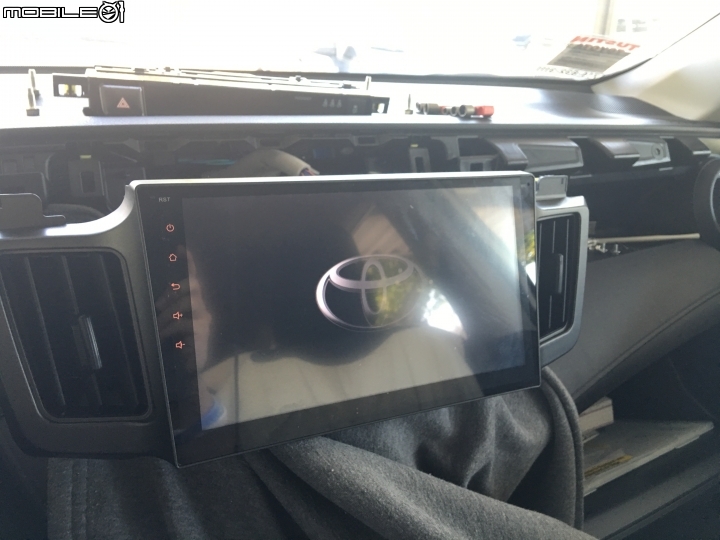

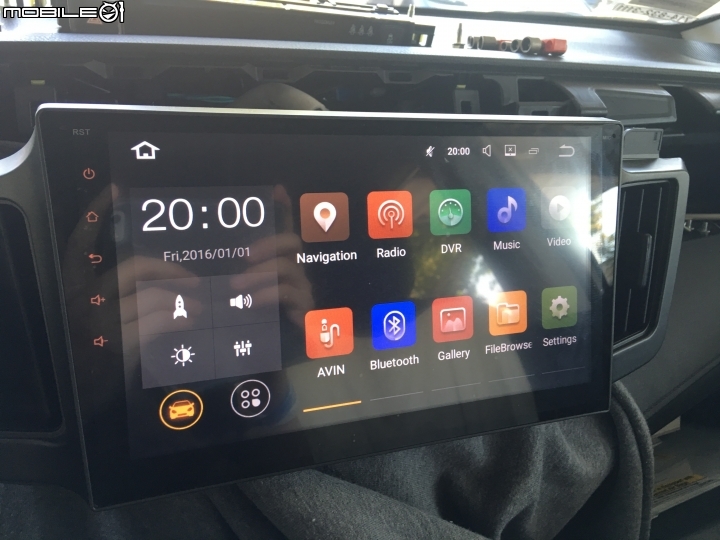

試看看能不能開機~ 耶!TOYOTA 的 LOGO 出來了!

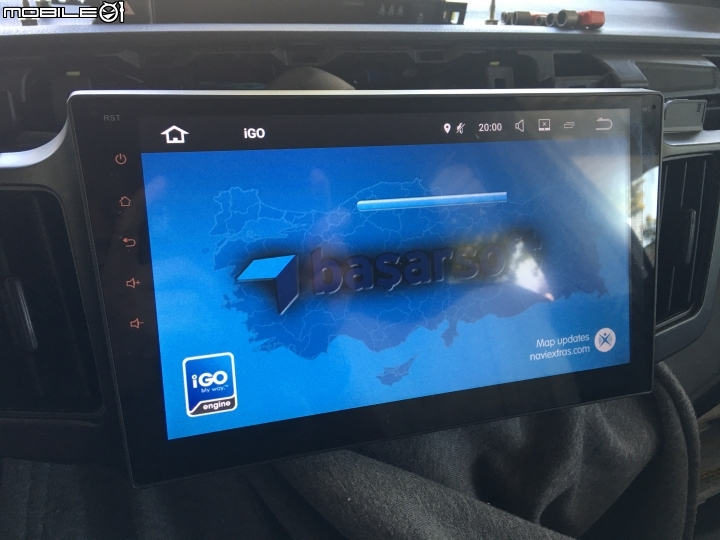

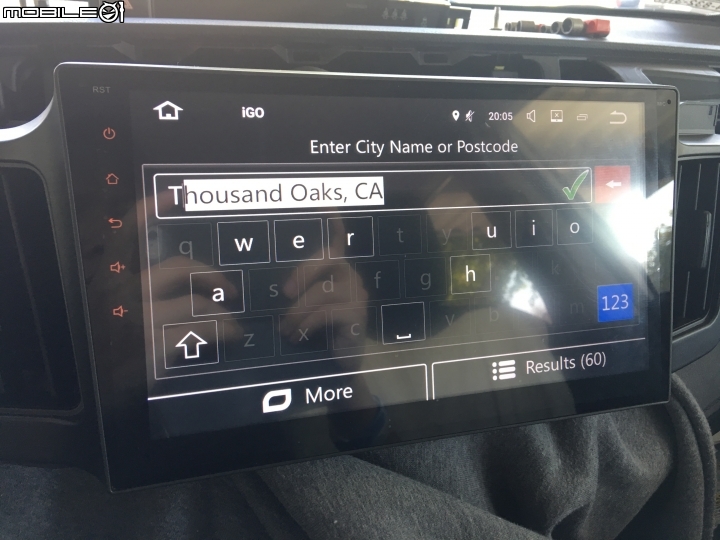

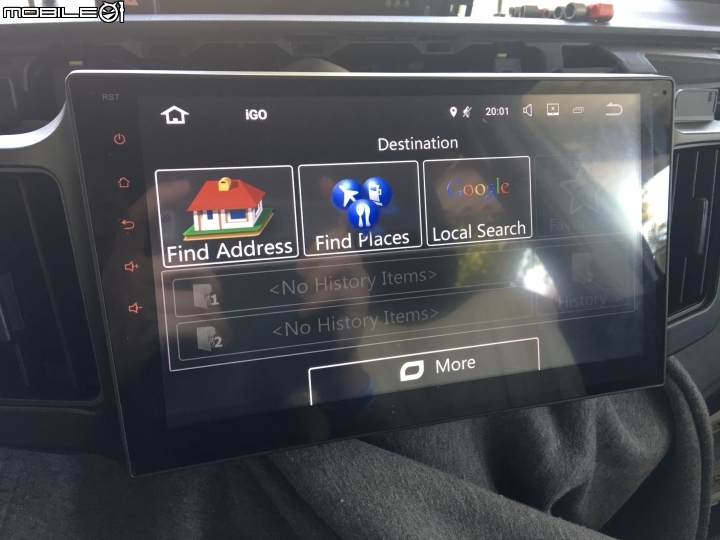

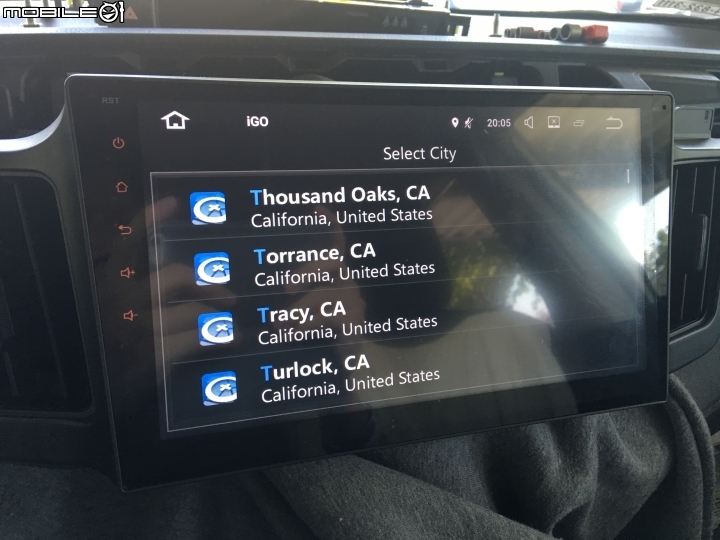

以下就是先一些小測試畫面看到這裡就代表快完成了!

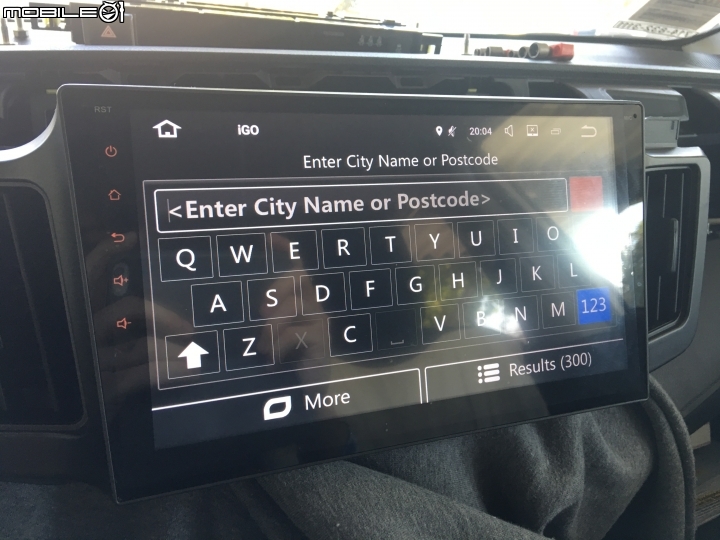

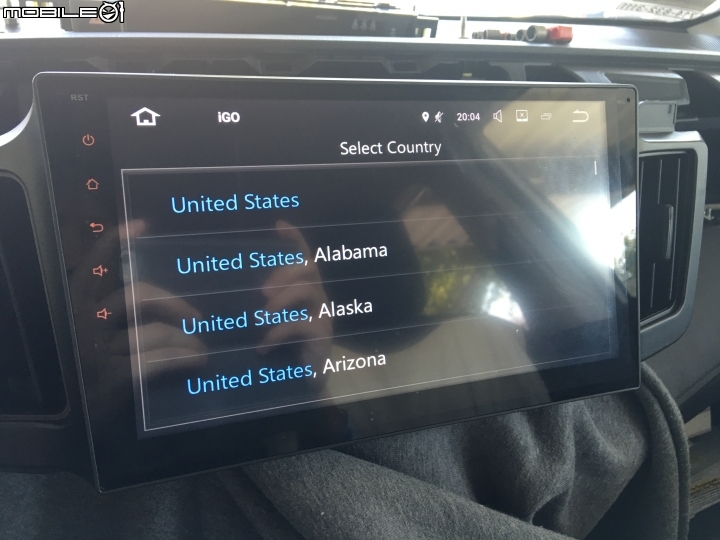

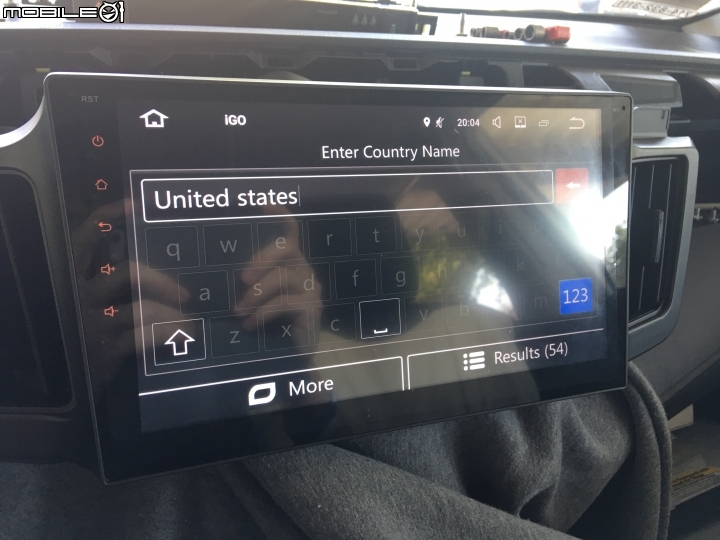

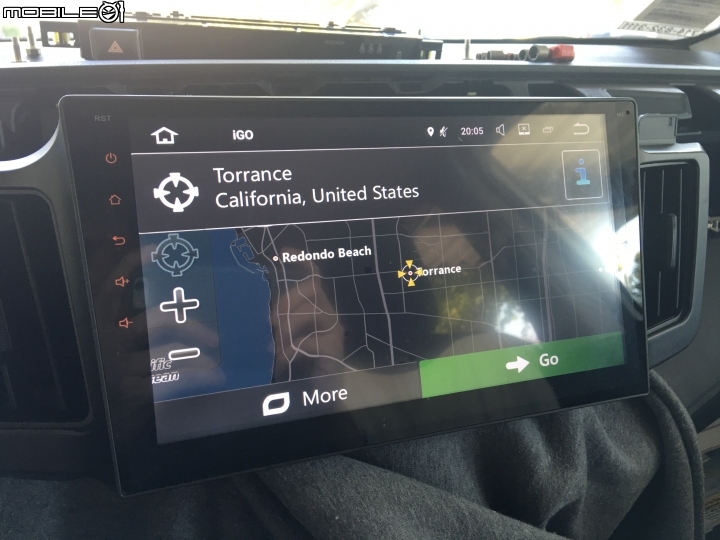

隨便亂輸入地點






接下來就是倒著裝回去了


回裝時這銀色橫桿要跟主機一起上、因為新螢幕太大了所以會卡到

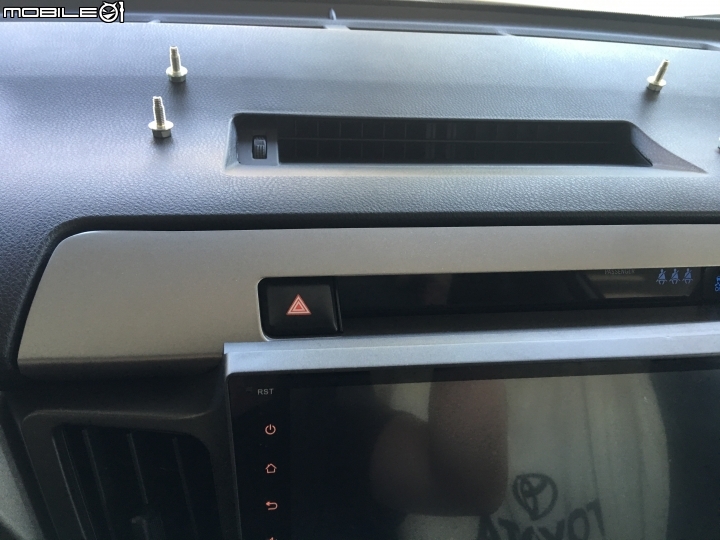

完工!!!

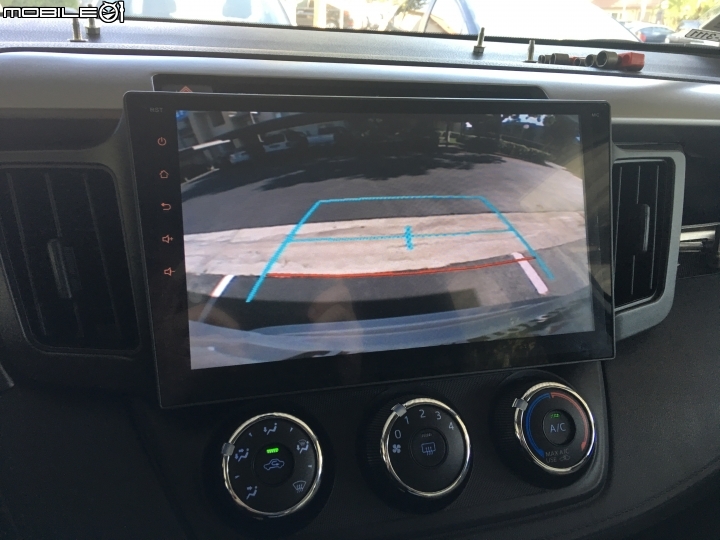

倒車變好大

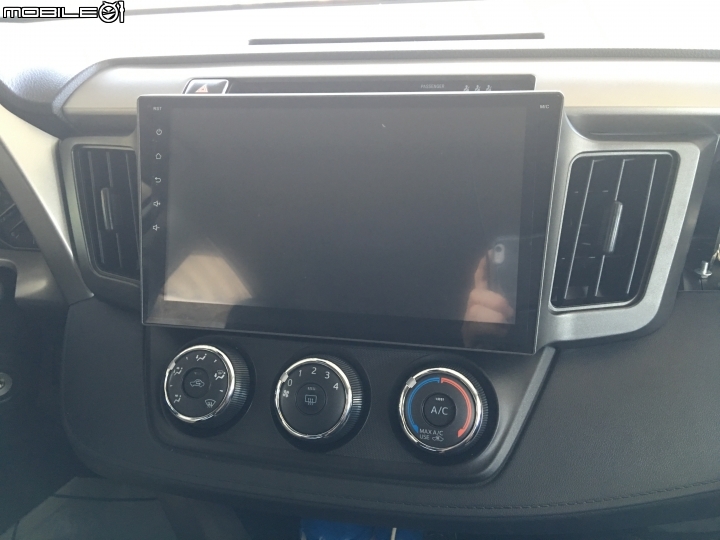

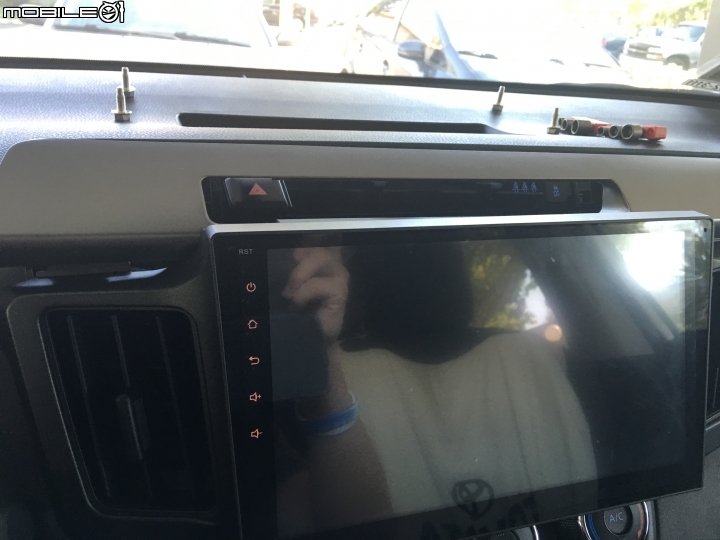

完成的樣子拍一張、比原來的大很多吧?




出去測試一下導航時碰上的新車 C-HR?

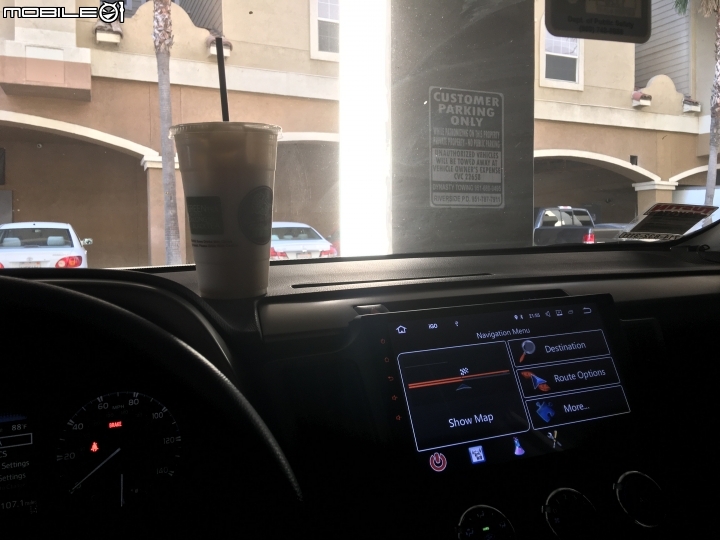

新導航的第一個任務帶我去買晚餐

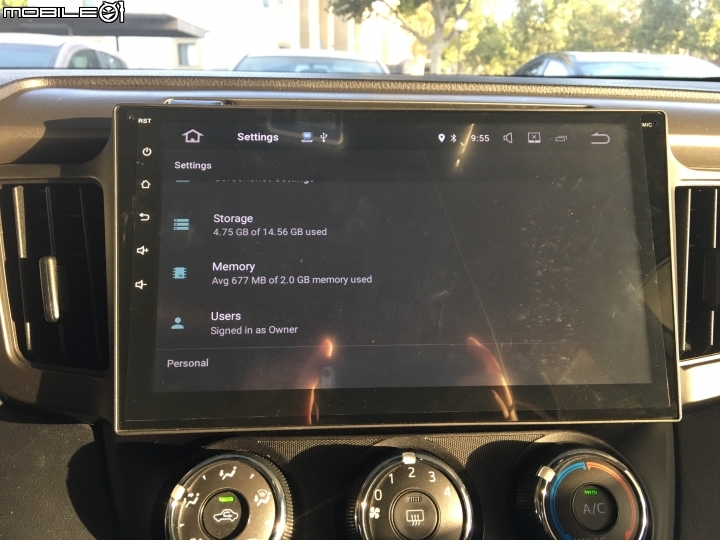

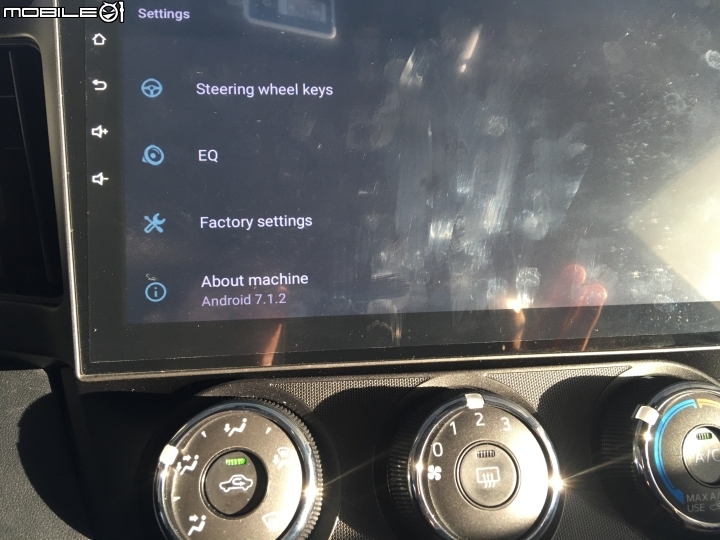

以下就是這台主機的一點資訊




還有很多東西沒試、改天吧、我快被今天熱到溶化了、全身都是汗就不想一直待在車上


謝謝進來看文、文長如果有小錯誤難免、先Sorry
總共花大概快兩小時完成吧、我比較喜歡慢工出細活
