因家中當初買車時就直接請原廠升級成多合一的主機，而原廠附的音響主機就一直丟在家裡的某個角落...
今天有空想說也剛好缺一台音響，所以就去挖這台出來改~~
如果版上有人車上也有原廠音響想改AUX可以參考這篇，但是...你要會從車上拆下來

不囉嗦，上圖~!!!

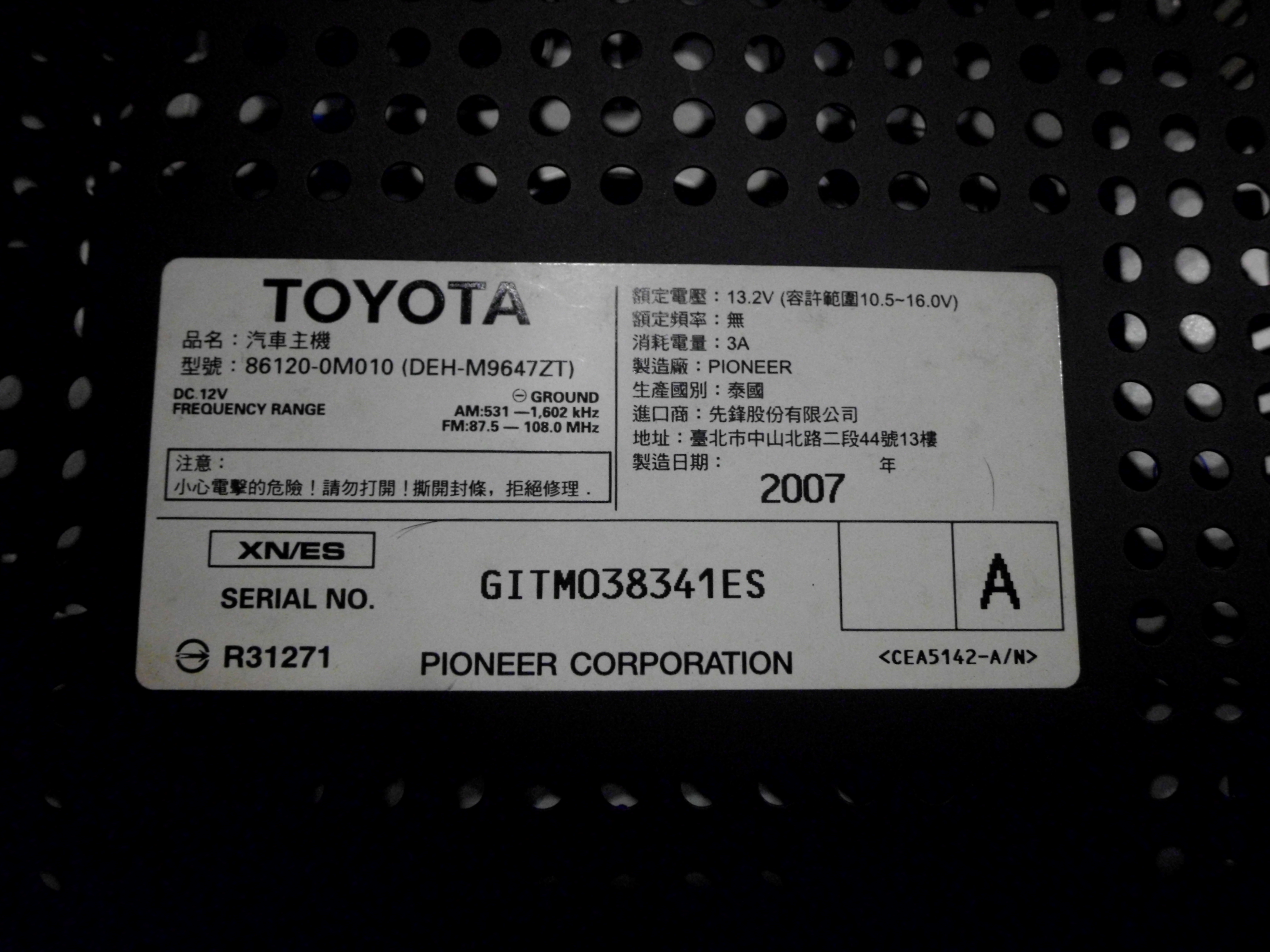

主機是Pioneer先鋒代工的，型號是DEH-M9647ZT

拆面板開天窗

上面就是光碟機啦~

往下看到amp的部分...空空der...

因為2 DIN的關係，所以可以看到整台機子有點空虛~

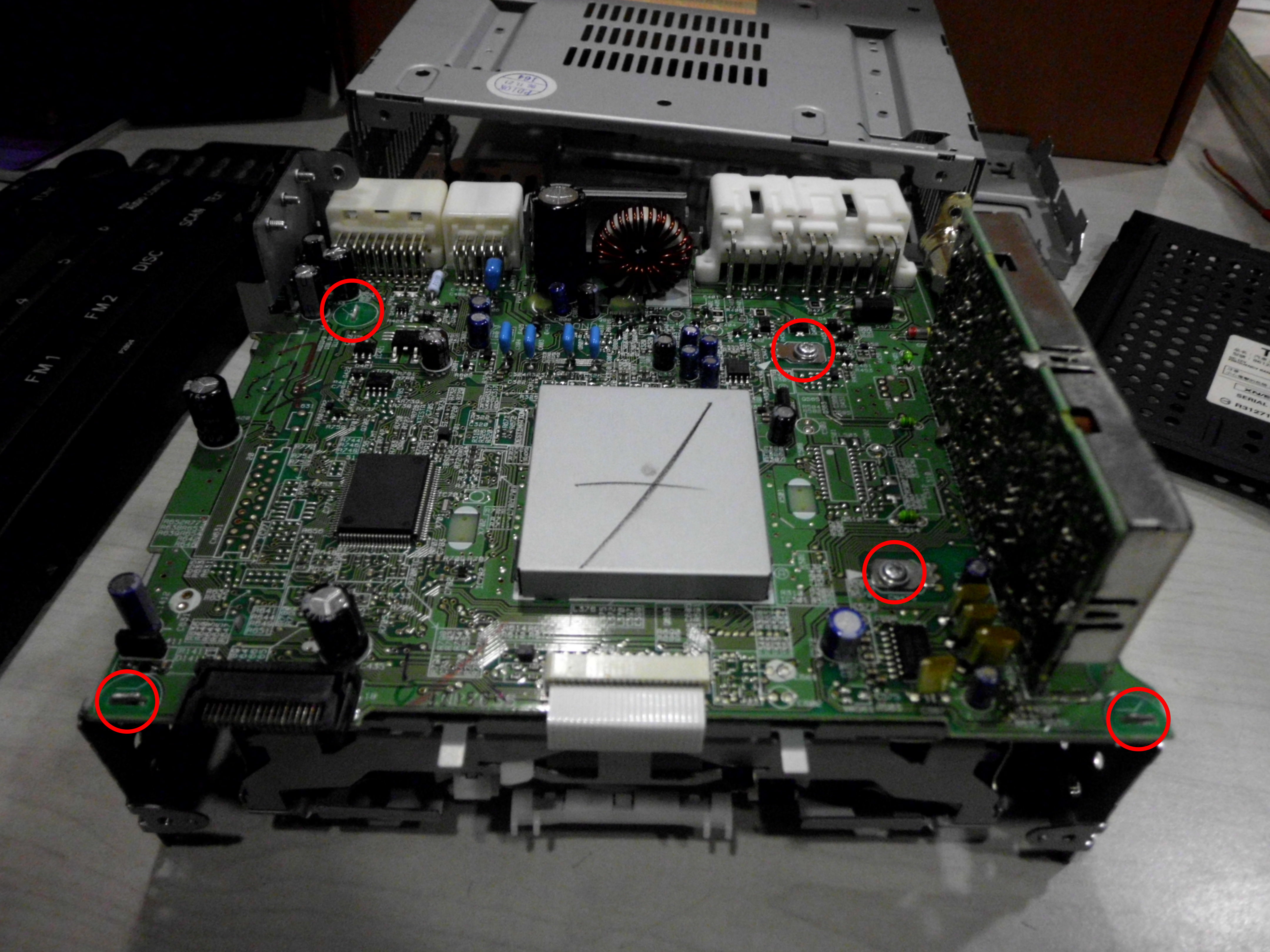

翻轉過來，拆掉下面的殼就可以看到主板，因為我們需要找主板另一面的東西，因此要將紅圈處的卡榫跟螺絲給解開

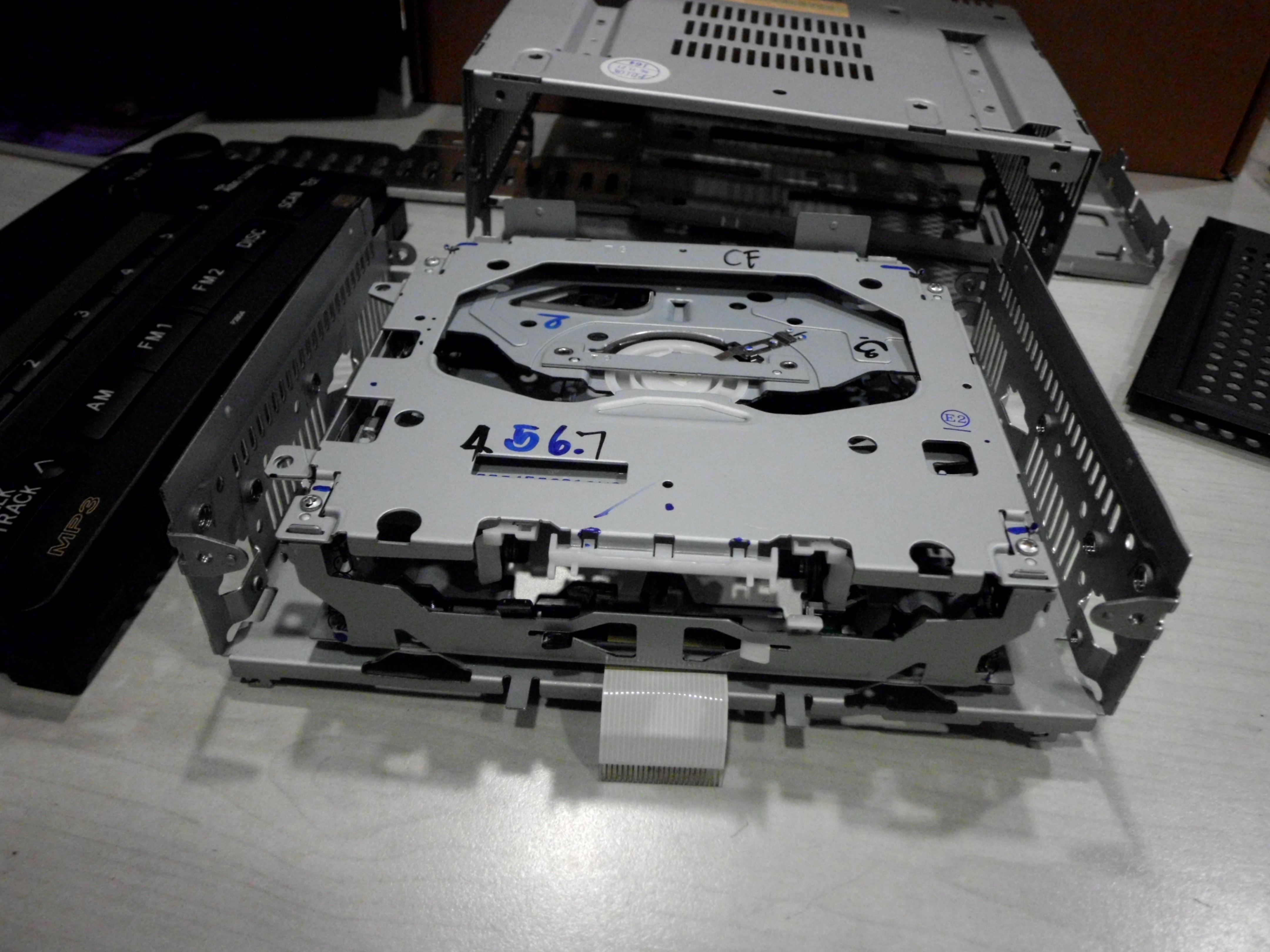

光碟機與主板連接的排線，直接抽出即可~

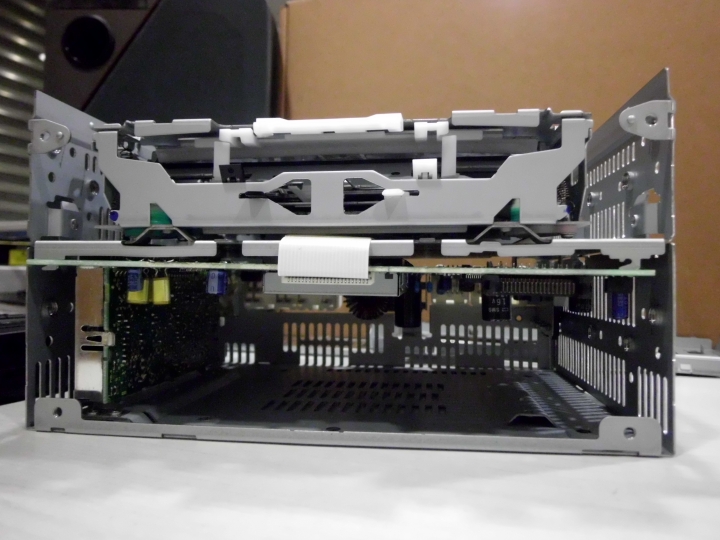

拿開主板，翻轉回來，剩下光碟機

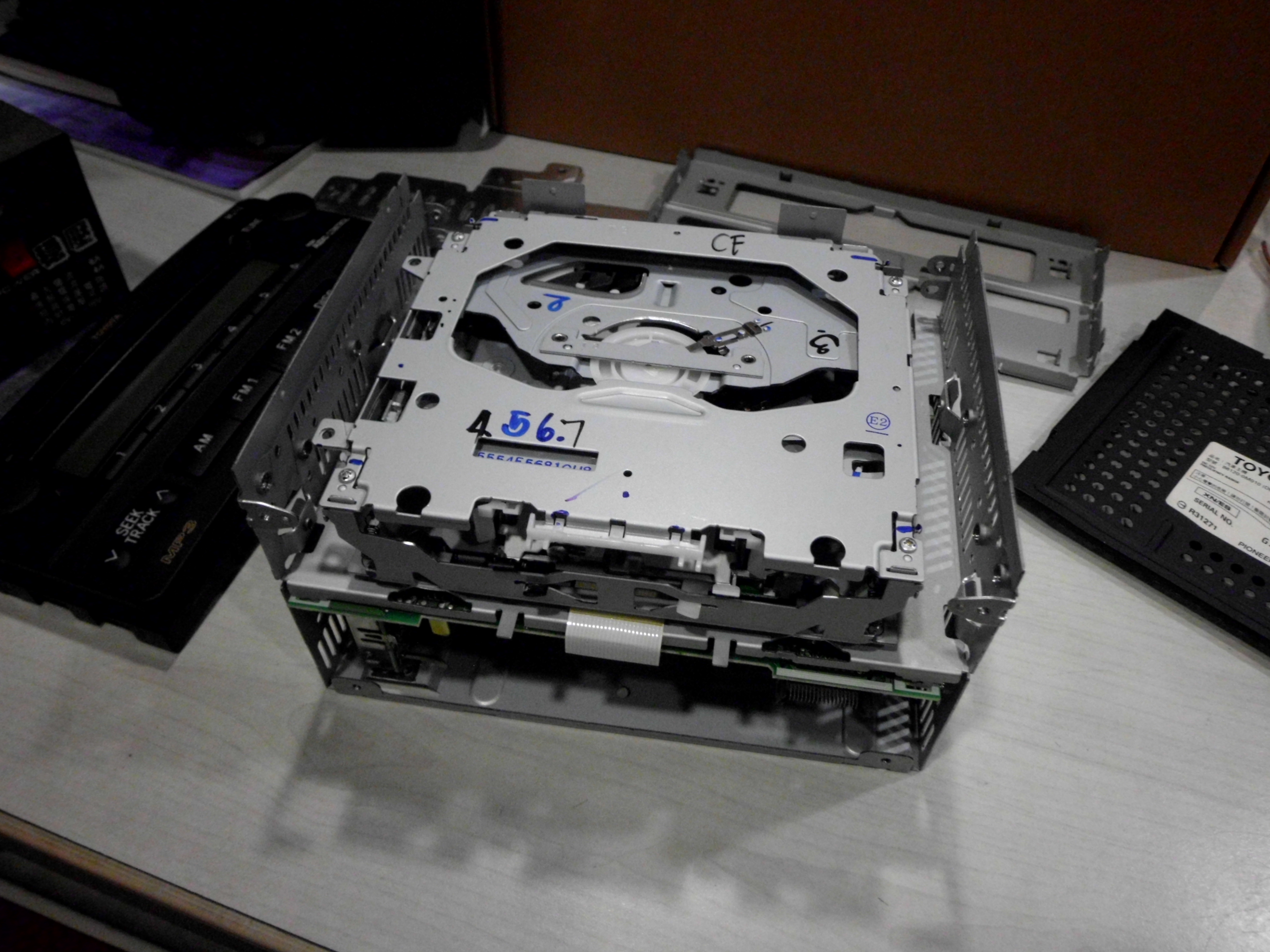

轉開四顆螺絲

以下就是我們今天的主角，主板與光碟機

要怎麼改接一條AUX出來呢~?

這邊直接提供兩種改法，一個是從CD的音源下去改，一個是從FM，都是立體聲分左右聲道(從FM改的話拆光碟的部分可以跳過)
前提是，一定會有一項功能被廢掉
想要保有原本功能?可以~!從CD那邊!

方法一:從光碟機改

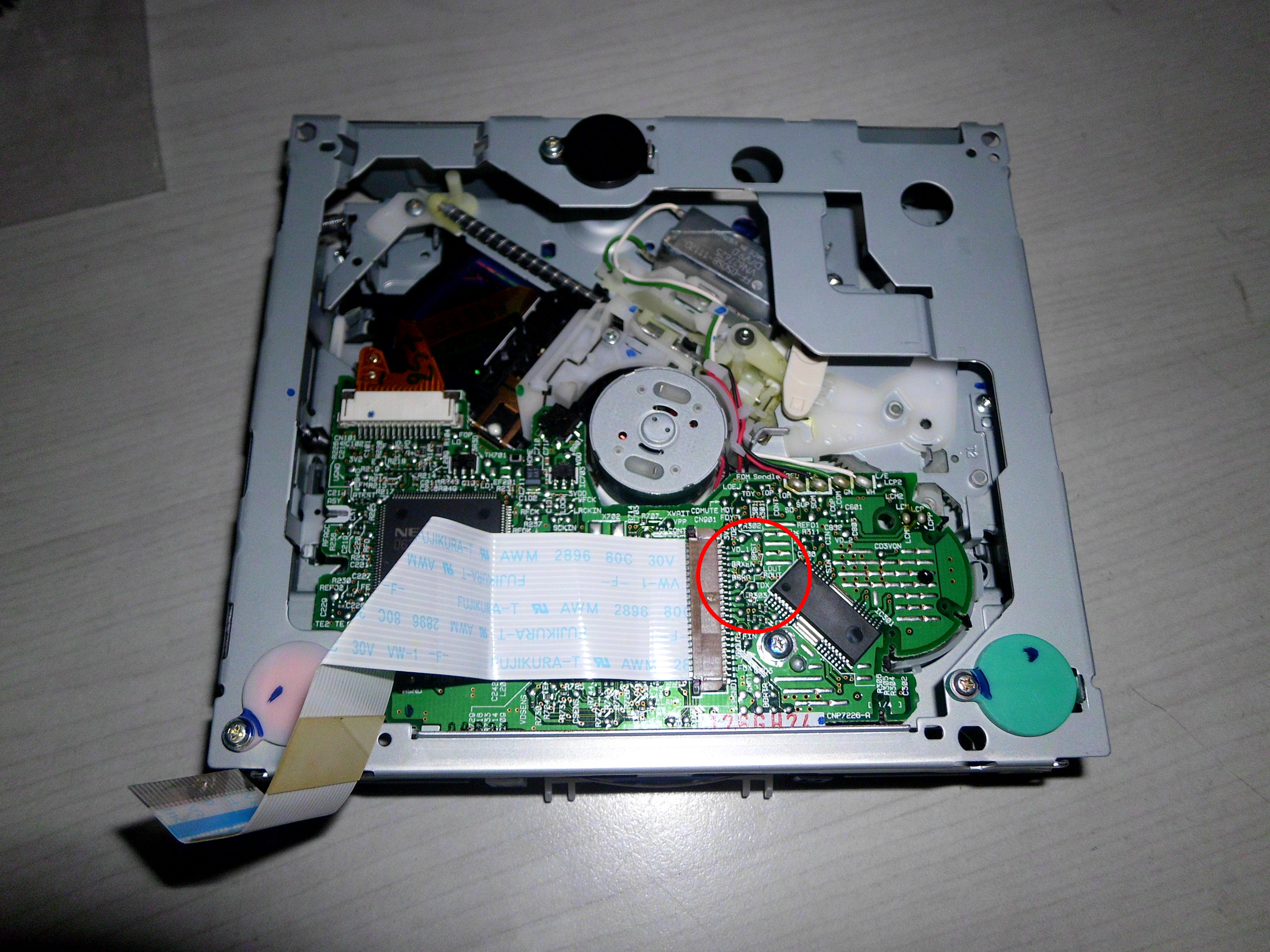

來找找光碟機板子上的字有沒有我們要的東西...有了！

看不清楚嗎?放大來看看...

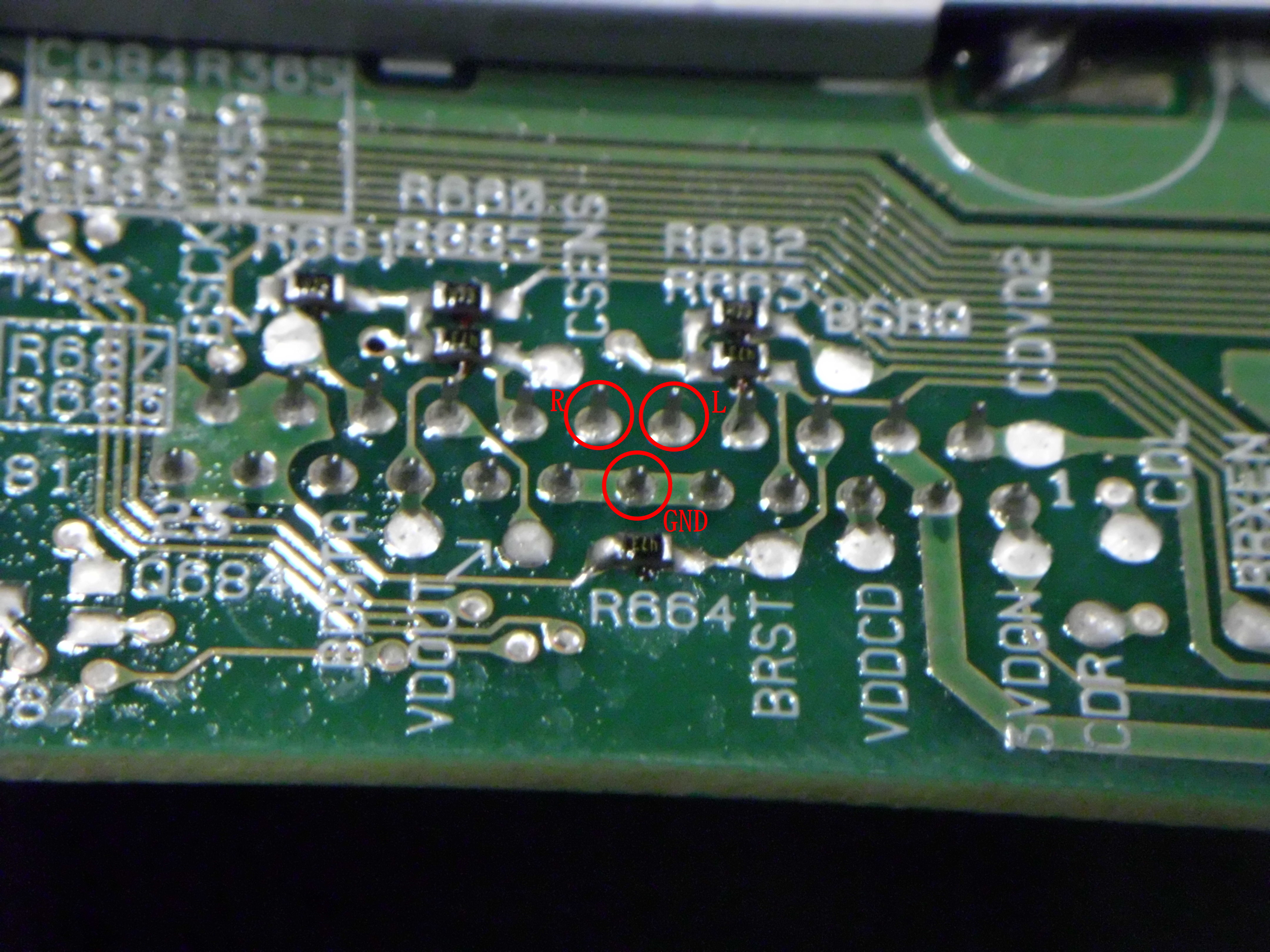

根據板子上的銅箔佈線以及L與R的標示判斷出左右聲道及接地...嘿嘿嘿 ^++^

再根據排線的順序對應到主板的線槽，左右聲道及接地分別為這三隻腳

然後...關鍵來了!!!!!
(在這邊先說，碟片要運轉才會有聲音輸出，所以不是按下DISC就OK，還要放"可以讀的"碟片進去)
如果要保留原有功能，直接將三隻腳拉一條立體聲出來...

咦?剛剛不是說要放碟片進去嗎?那聲音不就會重疊?

是的!!所以要用AUX線的時候就要換成放有空白音檔的光碟而且還要開REPLAY

不保留的話，就直接把排線槽的pin剪掉抽出，焊上立體聲的線即可，但...還是得放光碟

到這，你放棄了嗎~?

試試第二個方法吧~相較於第一種，簡單許多，我也是採用這個方法 ^++^

方法二:從FM改

一樣，開始找我們要的東西...找到了嗎?

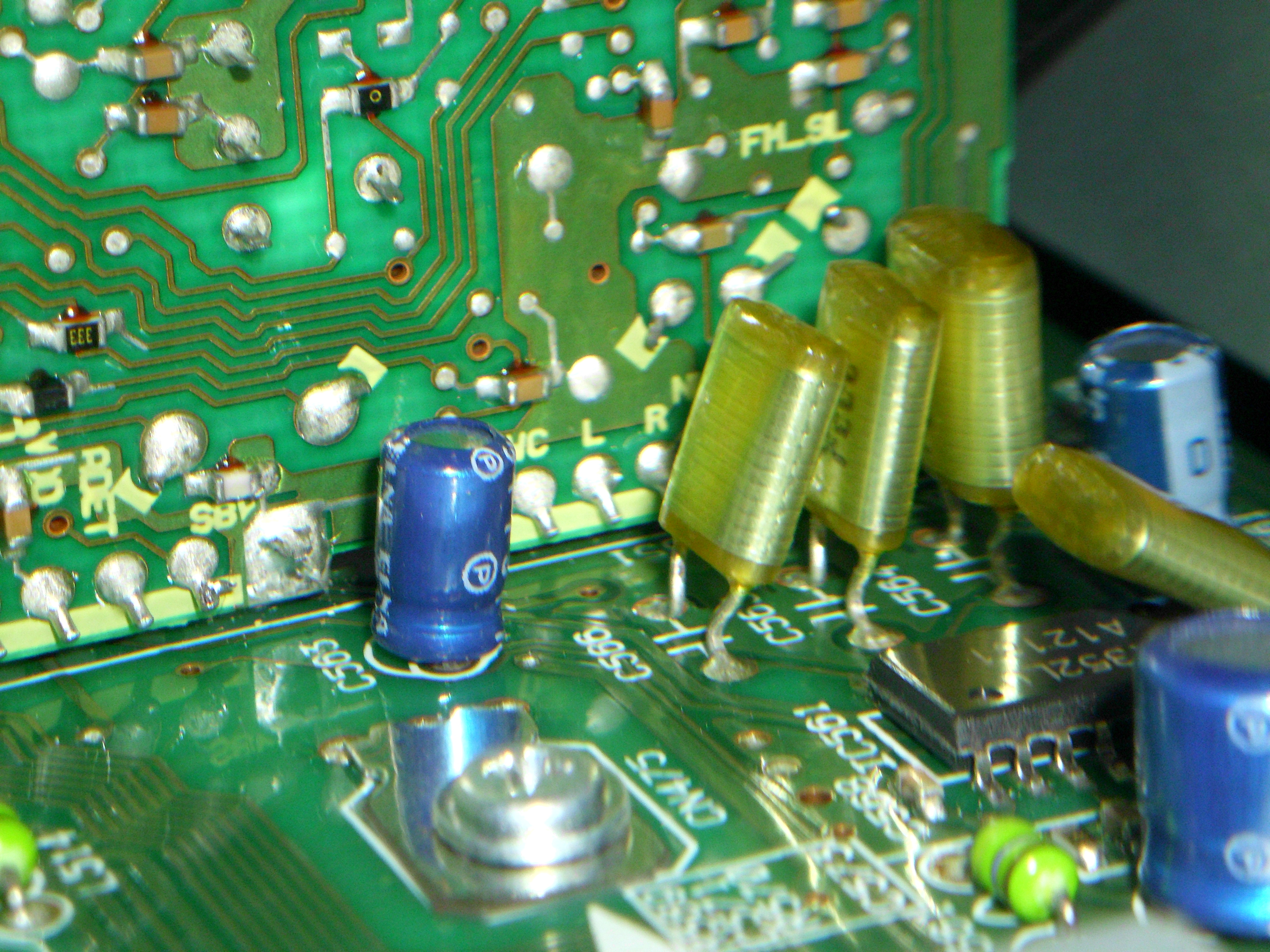

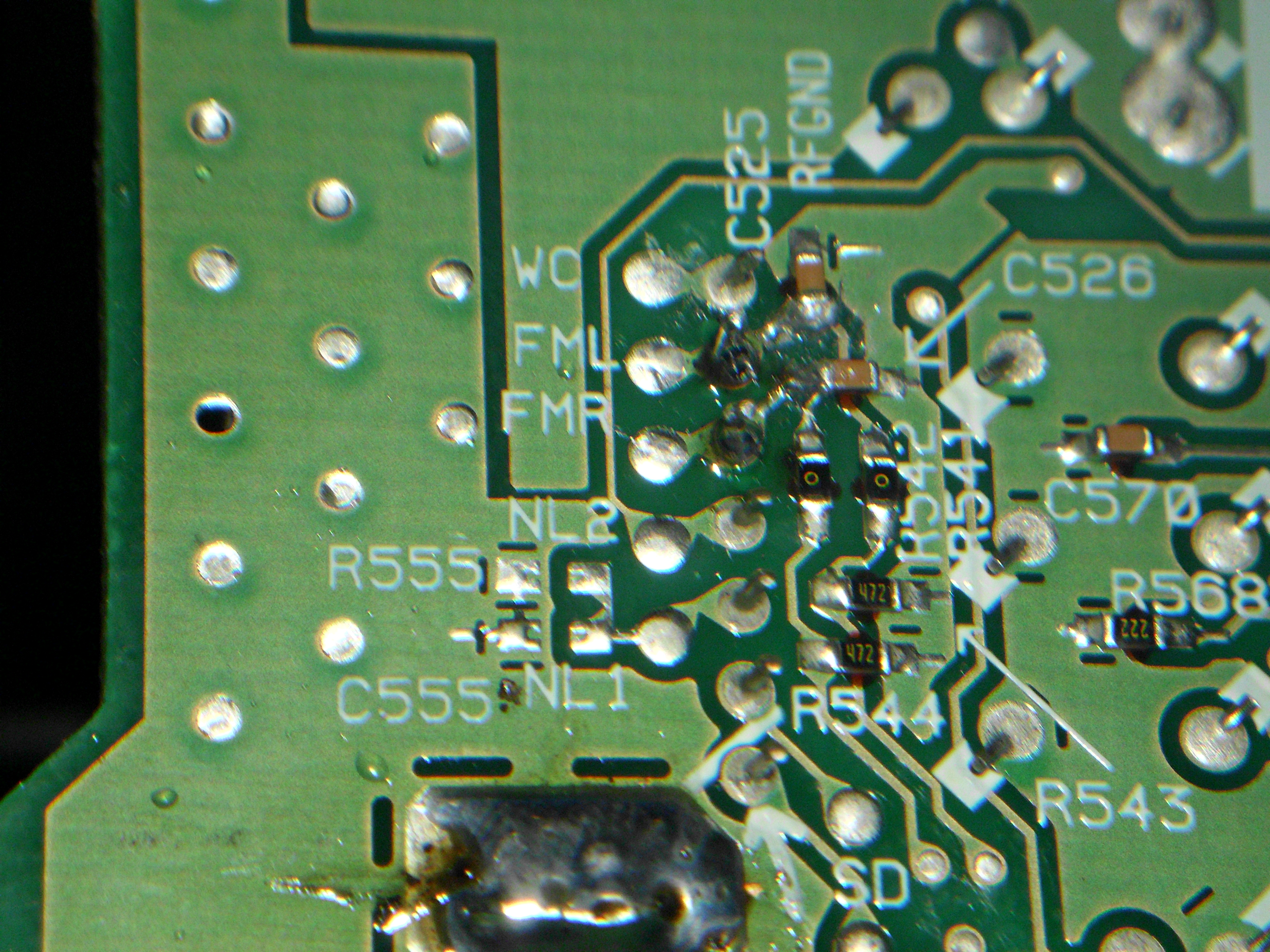

放大看仔細一點~~!看到了嗎?L跟R就是我們要的!!

再來看看主板上對應的點...嗯...正確無誤!!

後來因為時間有點晚了所以沒拍那麼多...
拆開FM模組的鐵殼，找到對應的點，將連接到模組的銅線剪掉抽出(FM一定得將原先的音源斷開不然一定會有雜音)
焊上音源線

換個角度

這裡我是直接焊上L跟R下去測，有聲音我就沒接GND了，有錯請鞭

從FM改的好處就是，不用放碟片，而且只要按下電源鍵就可以直接撥放 ^++^

以上，謝謝觀賞~~~

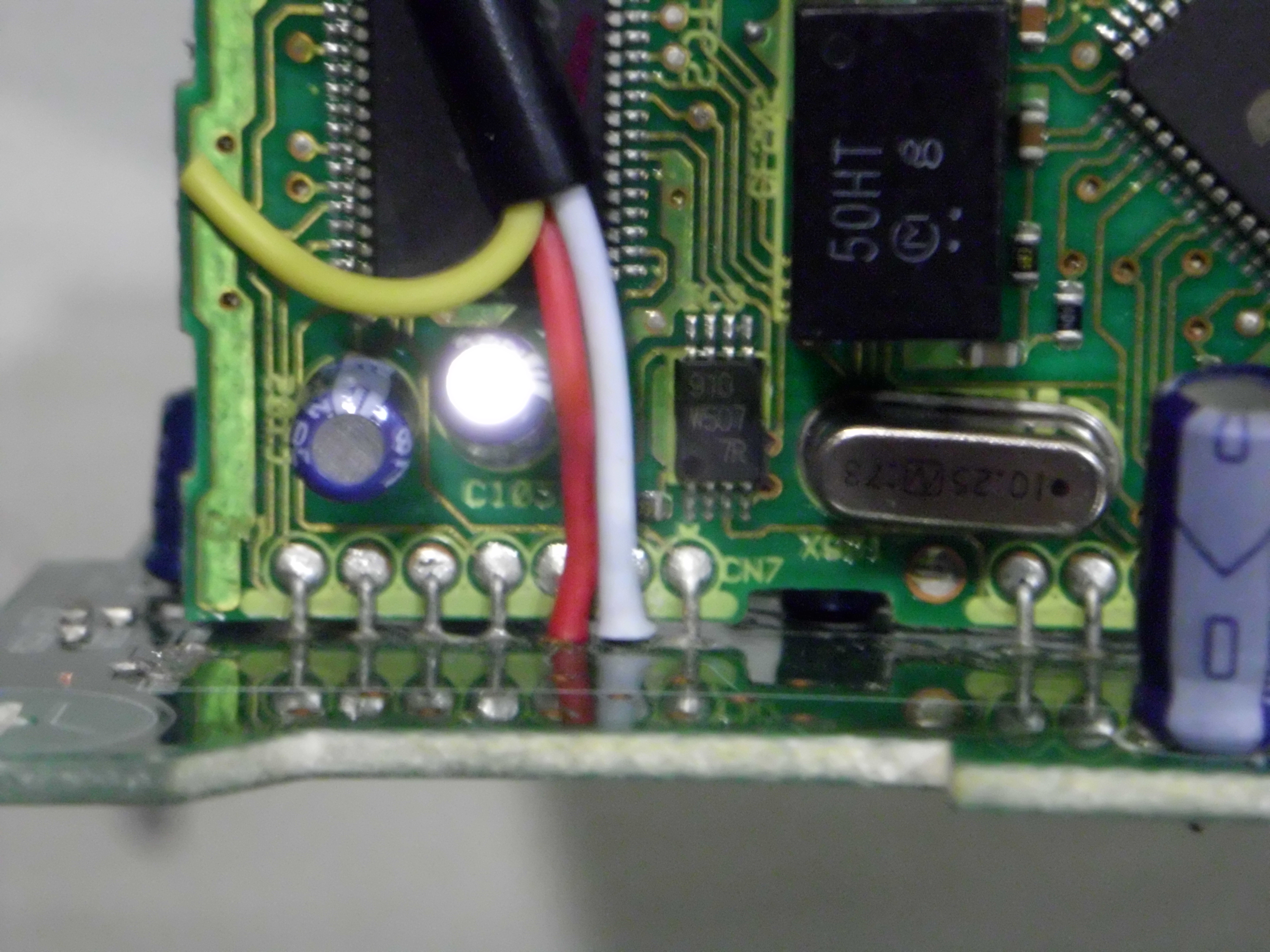

最後附上完工照
