[分享]DIY更換07年WISH車用數位電視盒

由於無線電視台陸續升格為高畫質HD頻道,在中視也升級為HD頻道之後,車上的數位電視就跟廢物沒什麼兩樣所以決定換掉
實地走訪了嘉義各大汽車音響、汽車百貨,問到的車用機上盒價格幾乎都要五張小朋友以上...
於是就到沒屋頂找到了下面這款HD數位機上盒,只要三張小朋友

飛鳥ASUKA EAGLE-201
以下就是簡單的開箱

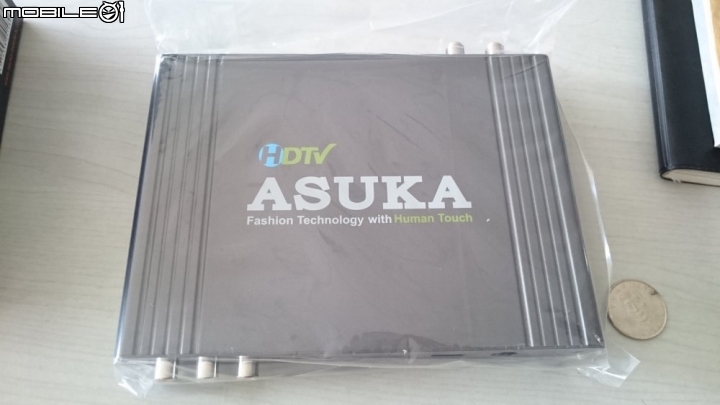

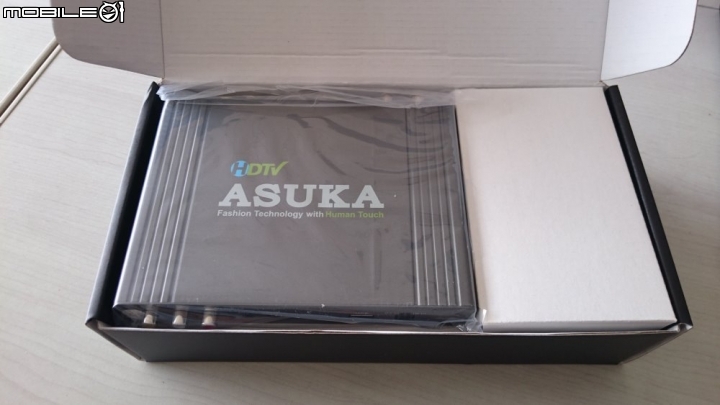

主機本體

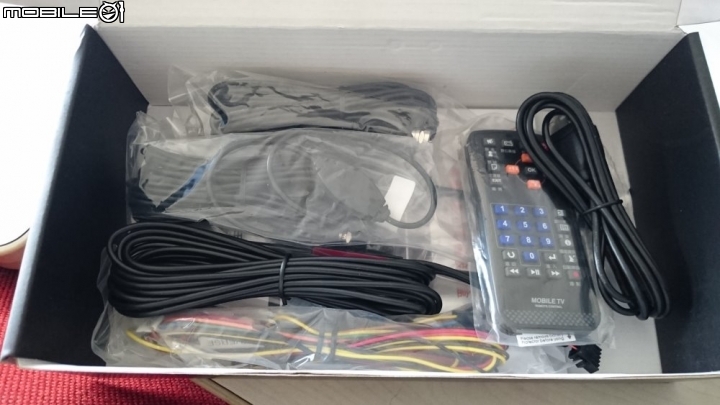

一些哩哩摳摳的配件...

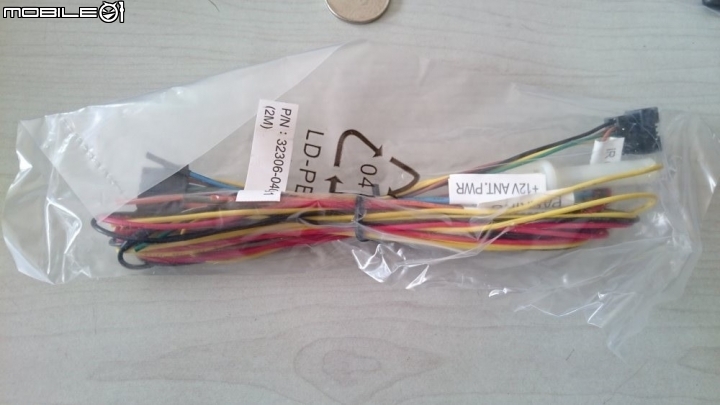

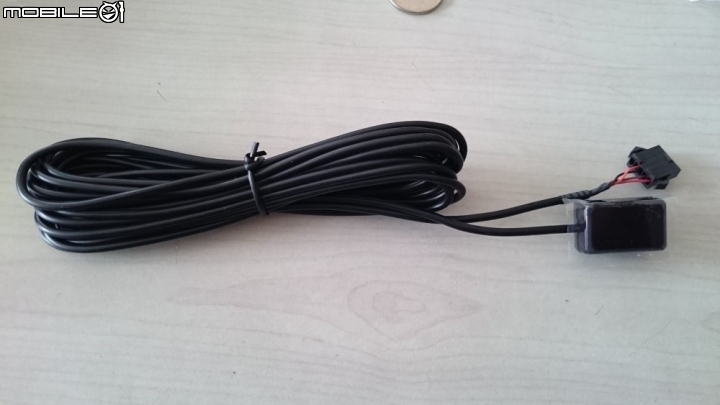

遙控線組


電源線組

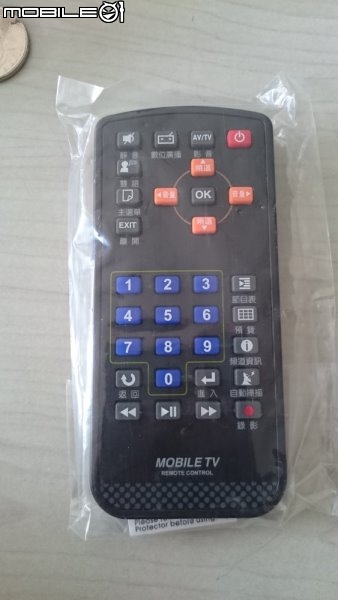

主機遙控器

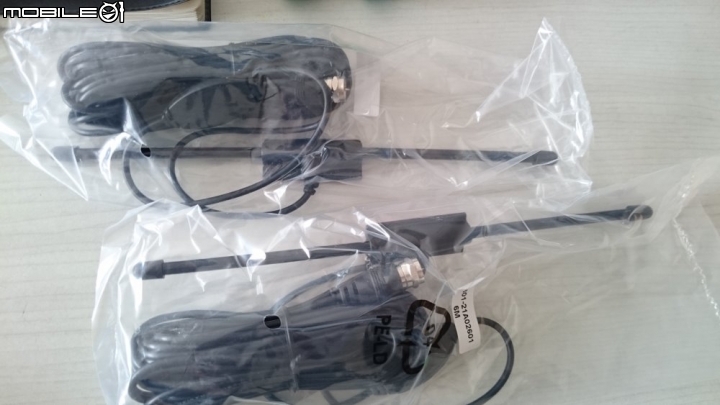

以及兩支主動式天線

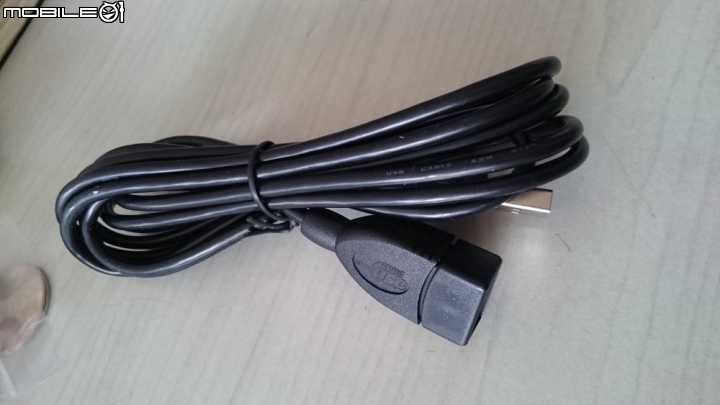

不太會用到的...USB延長線


車型 07年WISH 2.0 J款 (當天忘了拍,放舊照XD

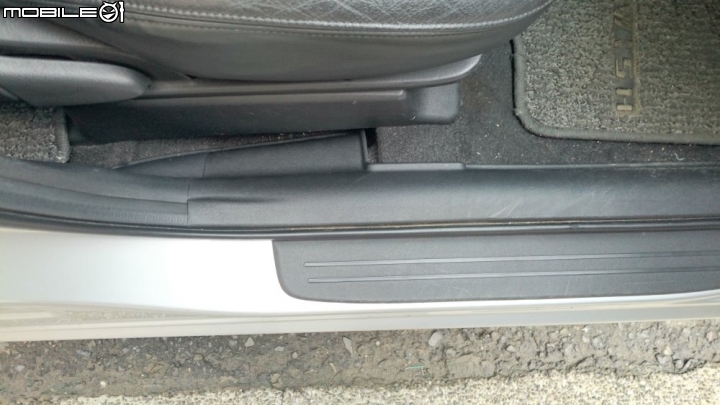

找到原先主機位置在副駕駛座底下,廢話不多說......拆拆拆！！！

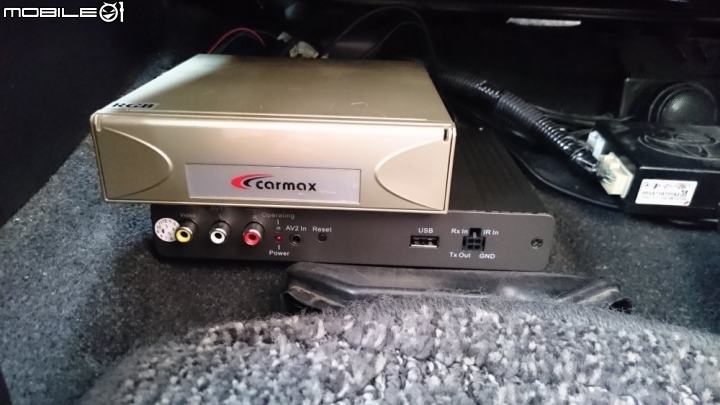

舊的機上盒...嗯...Carmax車美仕... 型號是DV-M11
8歲了也該退休了...辛苦你了

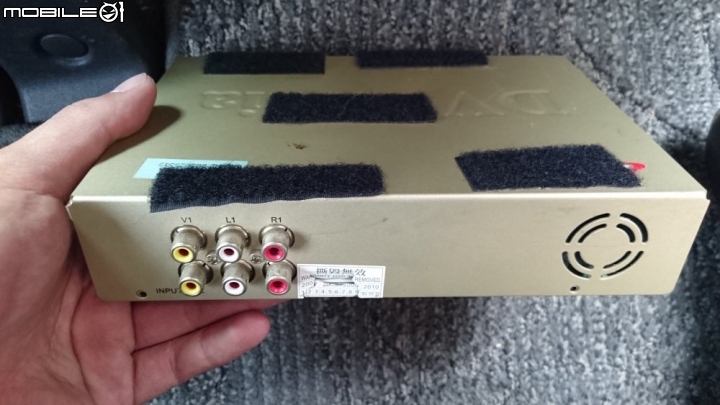

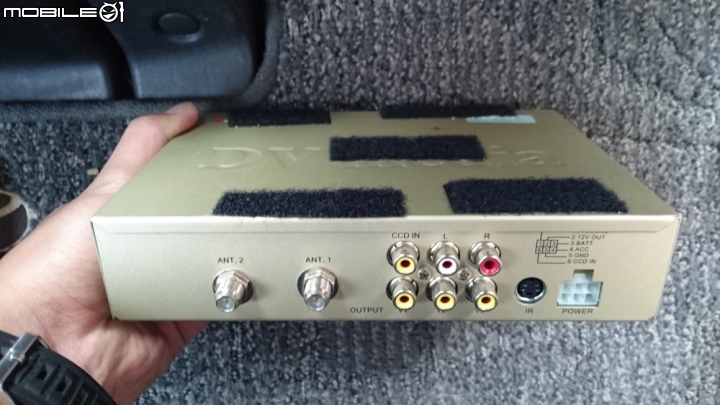

背面照

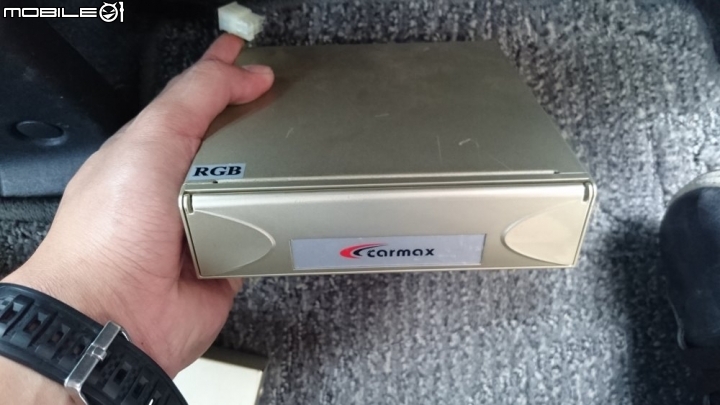

正面


導航主機......一樣是Carmax
我不得不說一下這套導航系統真他x的難用...圖資不能更新就算了,有時候還不過電打不開orz 現在導航都靠Google...有點想去弄一台GARMIN來用

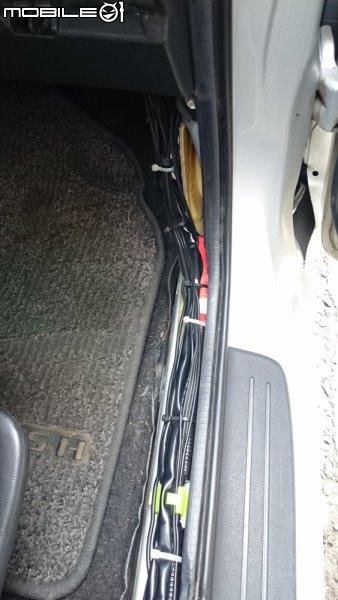

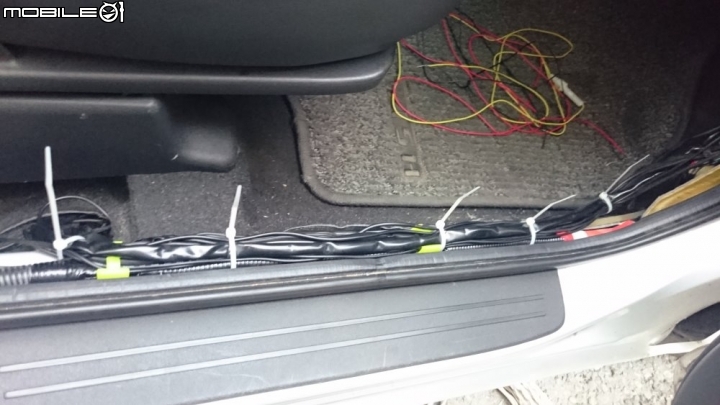

翻開邊條,原廠信號及電源線都配在裡面

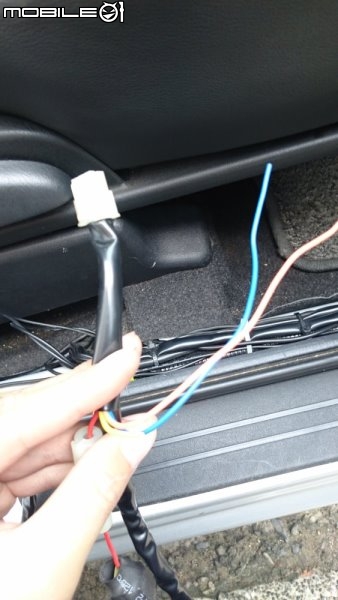

抽開線組發現兩條線空接
+12V OUT(藍)及CCD IN(橘)

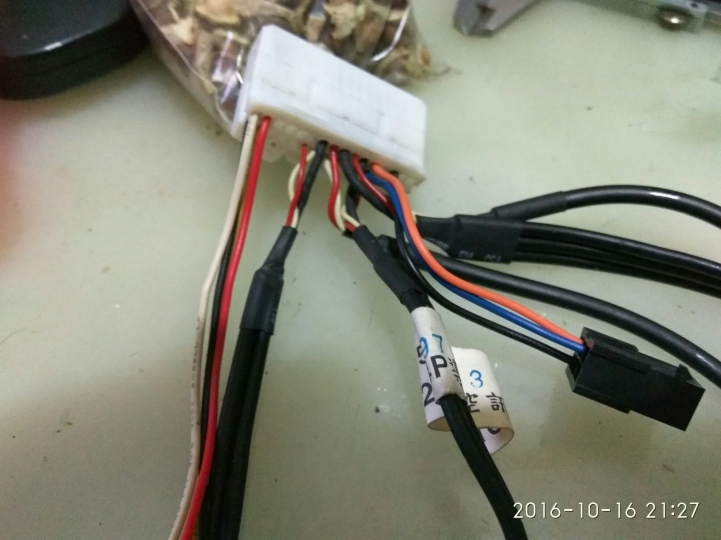

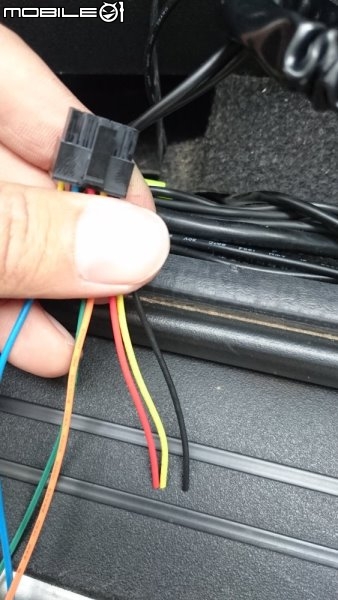

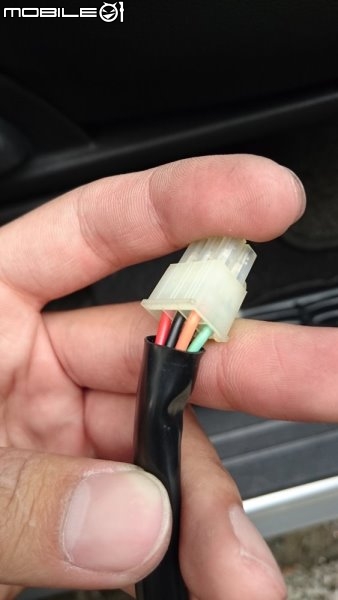

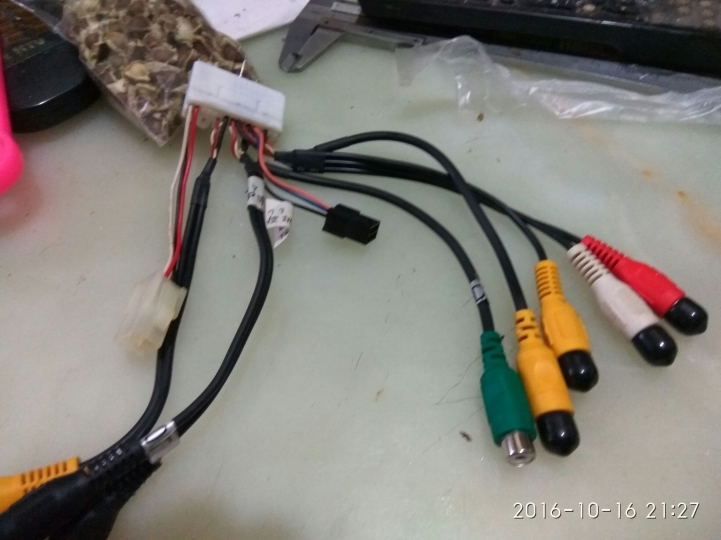

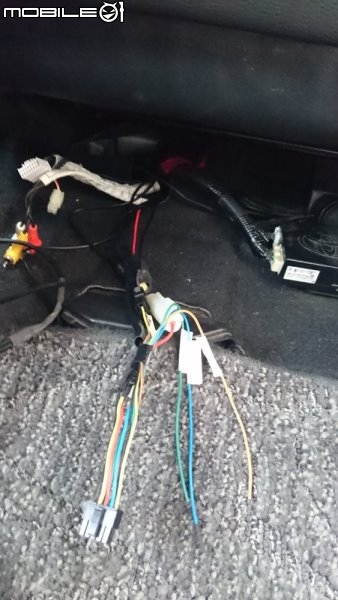

舊主機的6-pin插頭
淺藍--手煞車信號 (拍起來感覺像綠色
藍--12V輸出
黃--接電瓶(永久電)
紅--ACC
黑--接地
橘--CCD輸入

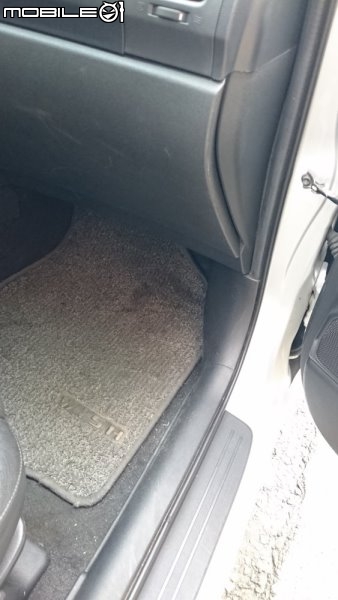

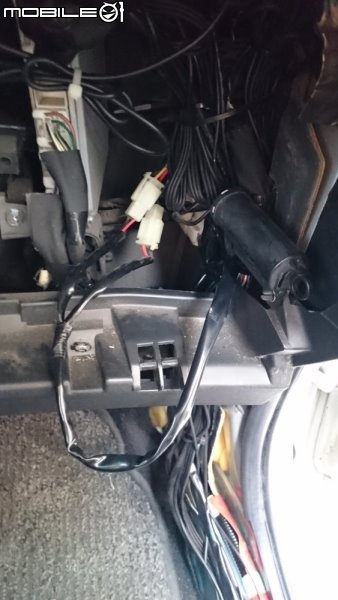

來找找這條線的源頭~ 手套箱後面有兩個接頭

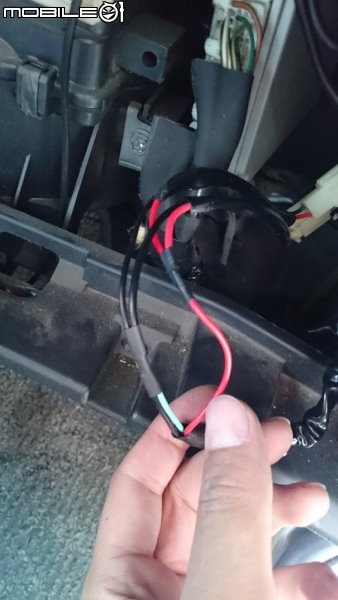

仔細看可以看到這邊是有紅黃黑三條線的,不過原廠只拉了ACC紅跟GND黑到機上盒...


原廠直接把手煞車信號線跟地線並在一起,誰想要裝了電視還要拉手煞車才能看
但還是不得不說一下,駕駛人不管是在行進中或者是停紅燈都請勿觀賞電視喔~~

雖然自己都會偷瞄


再來要改上新主機的線組

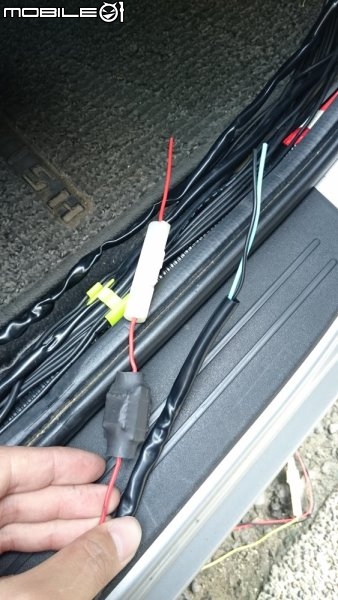

新線組在黃線上有附保險司座,而原廠配的電源線也有附,由於規格一樣所以擇一保留

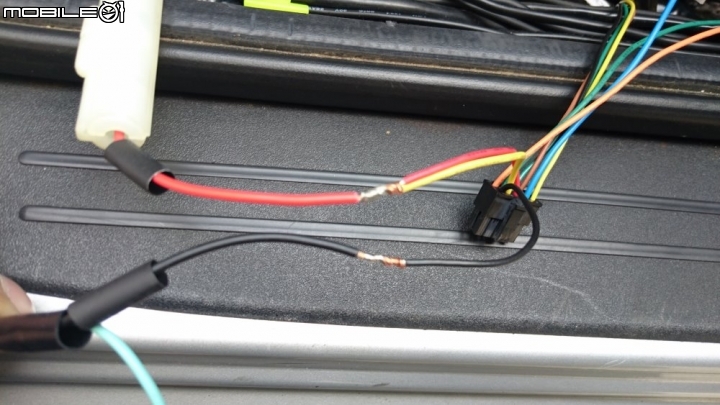

新線組的顏色跟舊的一樣,ACC紅,BATT黃,GND黑

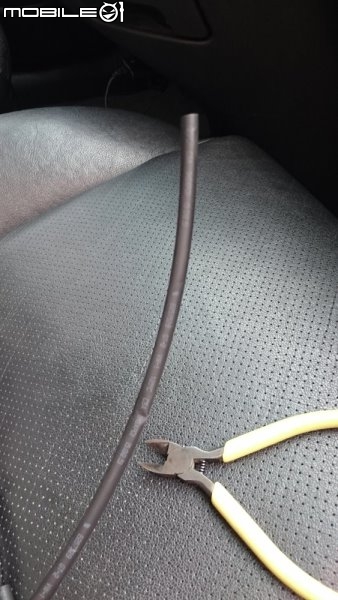

請出好用的熱縮套管...以前沒用完的

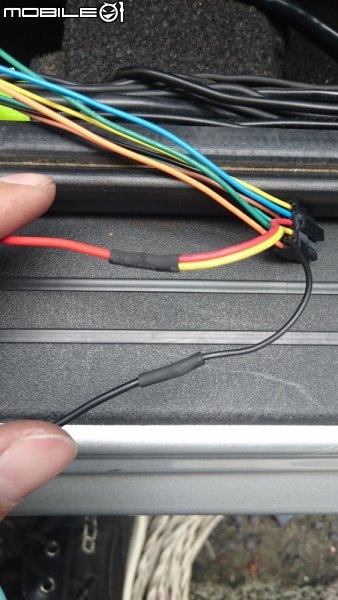

取適當長度套上,再把沒有用到的淺藍色用電火布包起來絕緣


原廠沒有配Battery的線(黃)只配ACC的,想想有沒有記憶功能其實差沒多少,所以就直接把兩條接在一起啦~
舊的也是這麼接...難怪調時間都一直跑掉=ˇ=
記得在纏上電線之前套上熱縮套管,不然就得拆掉重纏啦

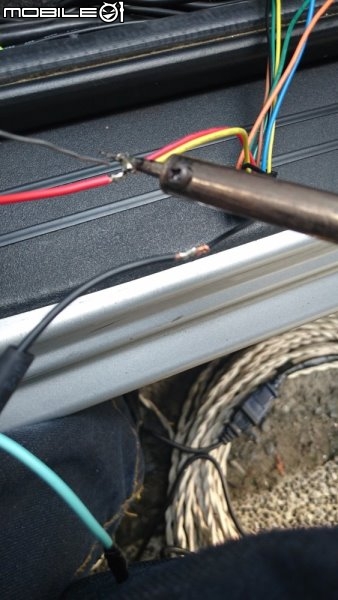

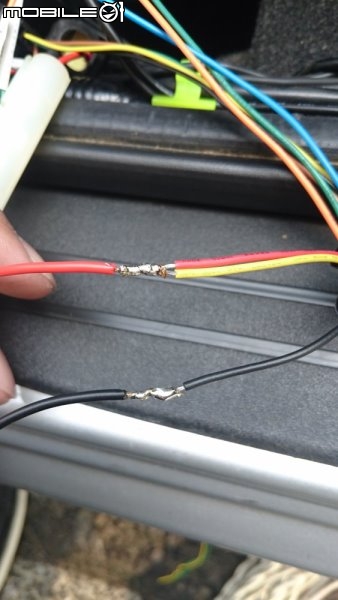

補上焊錫以防接頭脫落或日後接觸不良


鍍上錫的樣子 (沒有說鍍的很漂亮......


再將熱縮套管套到定位遮住醜醜的銅線


沒用到的三條線,空接即可~

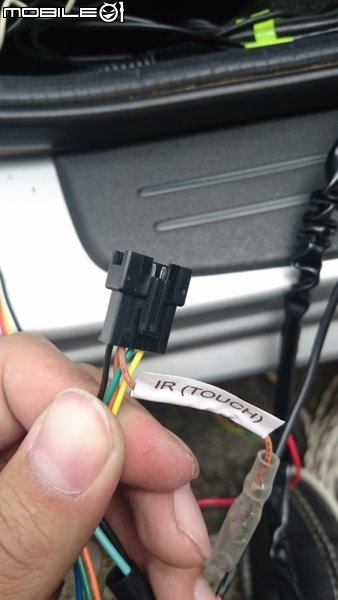

支援觸控螢幕遙控...但是要看機型...像我這款螢幕就沒有orz


把線組拖回去椅子底下準備裝機

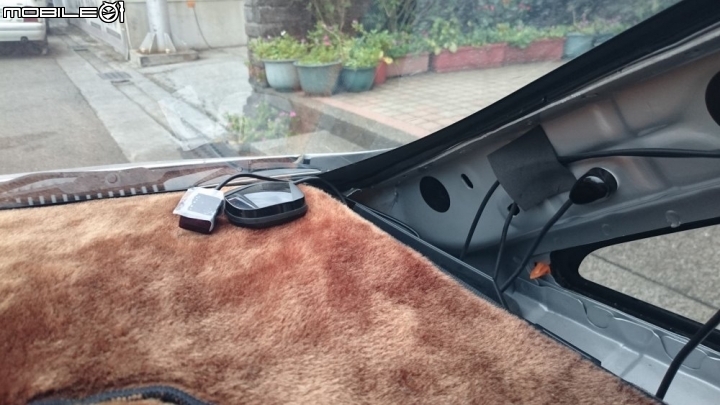

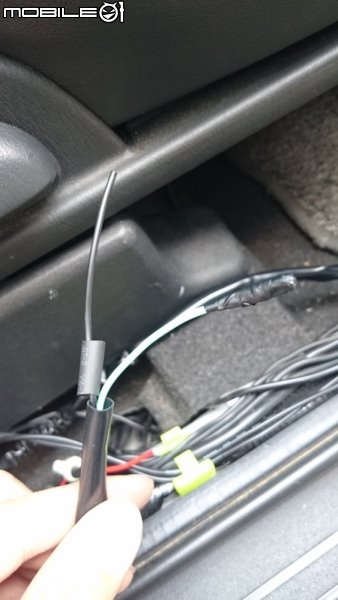

將遙控線組拉到前擋右下角與導航天線放一起

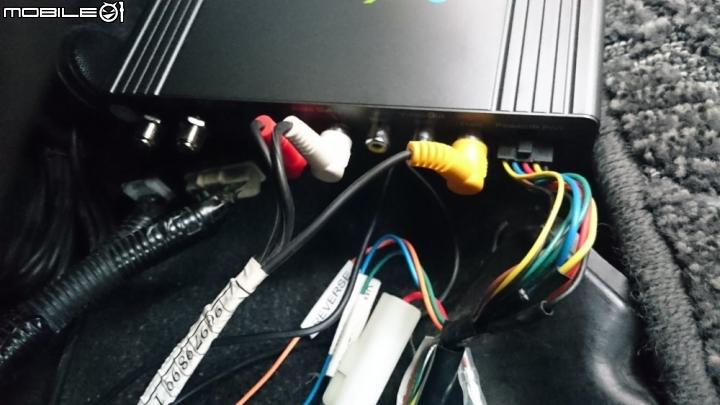

接上電源線及訊號線
(這邊忘了接天線難怪開機的時候沒訊號=ˇ=)


插鑰匙轉到ACC,開機！！！看到畫面出來一整個好有成就感


沿用原先的天線,感覺收訊普普,原先的天線貼在前擋裡面的上方,改天再上高速去測測收訊如何
不行的話就要改天重新拉天線到前後保桿,到時候再另外po,今天暫時就先這樣


綁綁綁！！！準備收工整理線組



把原先的各個飾板蓋上


主機放回原本的位置...完工！！！

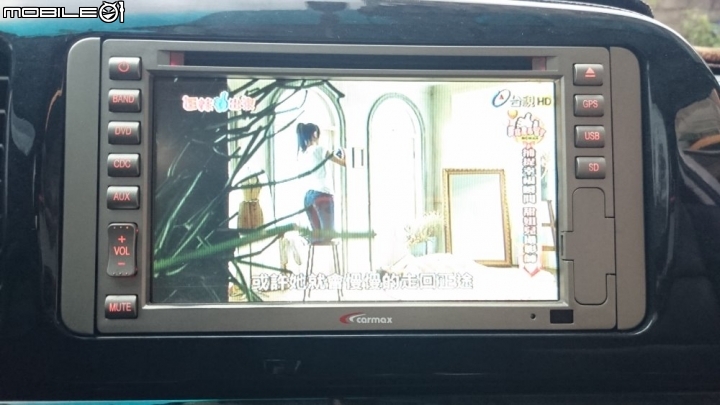

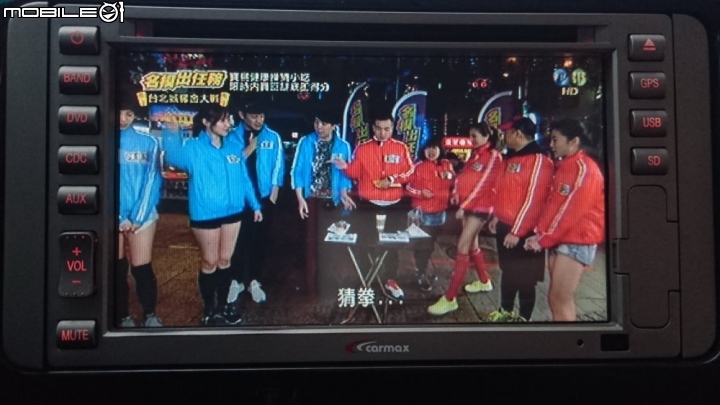

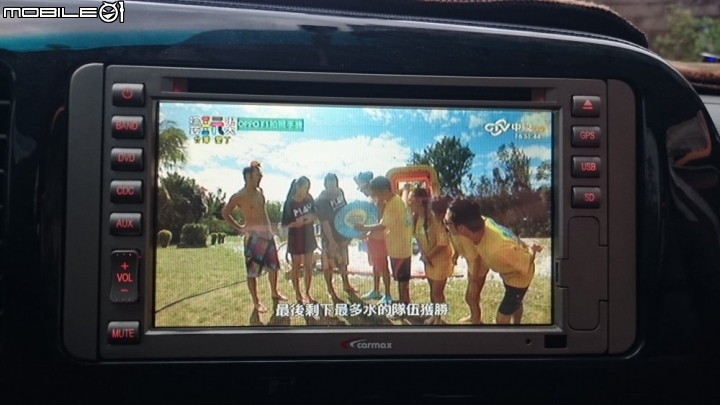

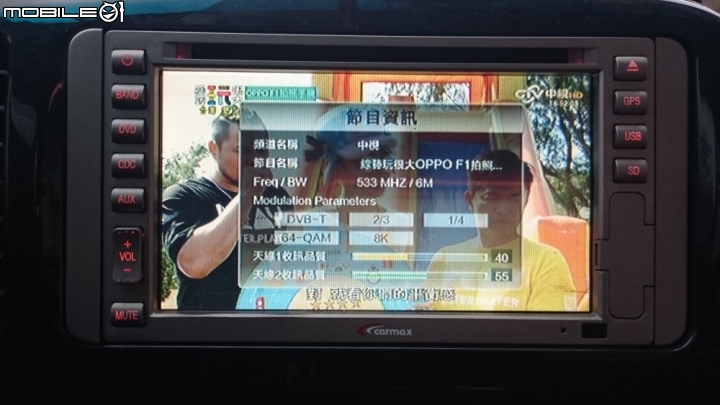

附上三個HD頻道的圖

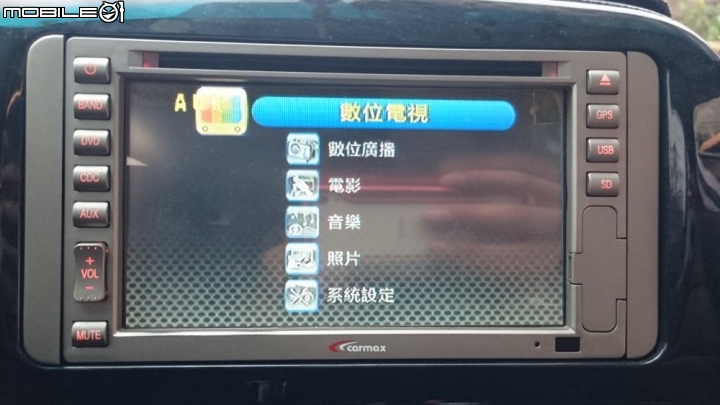

觸控音響主機型號是DV-MD1

以上圖都由手機拍攝,畫質如果不好請見諒
新手發文還請各位多多指教,有錯請鞭小力一點

以上 , 謝謝觀賞
