原廠標準配備的單片CD機，雖然支援MP3，但這年代還有多少人會去將MP3燒成光碟來聽啊
現在都嘛直插USB了，再不然AUX IN 也可以接受
光碟機感覺真不實用，所以原廠主機除了MP3以外，也只有拉吉歐可以聽了
常看大家的菜單，換個什麼原廠６合１還是什麼７合１的又要價不扉，所以還是自己來搞個８吋的導航機
我的使用需求很簡單，有倒車監視可以確認倒車時，車後方沒有小朋友
不想用手機當導航，因為導航中來電會中斷
支援外接USB .... 我想這是很多人換音響的主要原因
說了一堆...還是回到主题吧~
這次DIY的主角，從對岸做飛機來的，ALTIS專用8吋無碟導航機
主要功能:
1. 導航 (多導航地圖系統)
2. 多媒體播放
視頻:MPEG1/2/4，WMV，AVI，ASF，MP4，3GP，RMVB
音頻:MP3，WMA，PM3，AAC，ARM，OGG，MID，支援LRC歌詞顯示
3. 廣播收音機
4. 藍牙撥號 (不支援藍牙音頻)
5. 倒車顯示 (鏡頭另購)
6. 電子書
7. 電子相薄
8. 小遊戲
支援:外接USB，行動碟，AV in，KTV點歌系統，方向盤控制
-------------------------------------------------------------
-------------------------------------------------------------
[主機篇]
基本上就是只有，主機(含8G卡) + 對應線組 + GPS外接天線
8吋螢幕配ALTIS專用面板框
主機背面接口
附有接口說明貼紙
對應TOYOTA車系，免破線插頭
-------------------------------------------------------------
[拆機篇]
準備工具:
翹棒
10號套筒扳手
十字起
先從手套箱邊的下方飾條開始拆，二側都要拆
如果常拆的，或有經驗的，可以不拆下飾條
再來 換拆上方的飾條
飾條都拆完了
將出風口輕輕左右搖晃一下，向外拉出
(注意後方有接線，不要太用力拉扯)
主機旁邊共有４顆螺絲，要用１０號套筒扳手拆卸
將主機輕輕左右搖晃一下，向外拉出
Panasonic的原廠主機
拆下主機背面3個插頭及天線插頭
換上對應插頭，直接對插，不用修改不用跳線，也不用剪線
拆下原主機二側的支架，再裝到新主機上
再來要拆A柱飾板，穿GPS天線的線
飾板直接從接縫處向外扳開，再向上整個抽出
天線可以藏在A柱飾板內，或拉遠一點，放在擋風玻璃中央下方
可用避光墊遮蓋
檢查一下所有接頭／接線，確認都有接好
將多餘長度的線，用束線帶收好
裝回主機，鎖上螺絲
裝回所有飾條
基本上大致完成更換，開始開機測試
-------------------------------------------------------------
[功能篇]
第一次開機的畫面 (可以變更自已想要的圖片)
主畫面...選單 (可自由移動常用功能)
一機多套導航地圖管理系統
目前裝了5套...papago x3是自行另購的
papago 啓動畫面
導航功能選單
衛星定位超快速...5秒內完成
廣播功能畫面
音樂功能畫面
藍芽功能主畫面
藍芽連結手機後，可以撥號或接聽
視頻播放功能，支援多種格式
最重要的，倒車監視功能
只要在ACC on的狀態下，有無開機，或正在導航／播放音樂或影片時
都會強制顯示倒車影像
----------------------- update --------------------------------------
8/15 解決顯示亂碼問題
因為這台導航機是簡體中文版的
所以在一些操作功能上是以簡體中文為主...ex:操作介面,電子書,歌詞文字...etc
如果是繁體中文字時,都會顯示....亂碼
目前除了操作介面的文字暫時無法修改
其他的部份...小小修正一下,都可正常顯示繁體中文
常會用的的例如 中文歌詞, 原本都是顯示亂碼
在文件存檔前,選擇改變字型為 simsum 字體
另存新檔時, 編碼選擇unicode
這樣就可以正常顯示繁體中文了
-----------------------8/26 update --------------------------------------
倒車鏡頭安裝示意
如果有翹棒, 用這個來拆卡扣超輕鬆
打開後行李箱,可以看到數個固定飾板的塑膠卡扣
用翹棒直接翹起卡扣,不用擔心翹壞或斷裂
拆下飾板後,順便拆下倒車燈內飾蓋
看到一棑螺絲,都是用來固定車牌上方的鍍鉻飾條及行李箱鎖的
全部只要用10號套用扳手鬆開,鬆到最底,不用拆下
逆向旋開車牌燈(左紅圈), 頂開燈殼
將鏡頭固定在要裝的位置,再將訊號線塞到飾條內,再由燈殼處穿入車內
穿好線,裝回燈殼,鎖上飾條螺絲
接線示意圖
將鏡頭電源正極及延長線正極紅線,接到倒車燈插頭正極
延長線可以順著燈組的線組走線及固定
將延長線塞到側邊飾板內
翻倒後座,將延長線沿著座椅邊緣拉入車室內
打開車門,翹起飾板,將延長線沿著其他線組走
延著B柱下方一直塞線到駕駛座,再到A柱下方
最後再拉到導航機後面.... 沒圖了
依說明書接線即可
-----------------------2019/07/04 update --------------------------------------
用了6年的win CE主機, 最近開始會當機
看來是該換安卓機了
看了一家安卓機是不帶連體出風口的, 打算換2G/32G的來試試
下單到收貨剛好一週

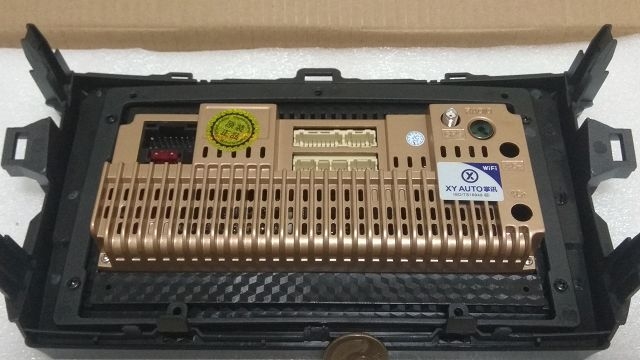

簡單的包裝, 9吋安卓主機一台 + TOYOYA對應線組 + GPS天線
廠牌是 掌訊
功放是TDA7388 (想要換掉)
先上電開機
主機的訊息
已安裝的APP
安裝前確認一下線組
用了年的 WinCE 主機.... 拜拜了
花15分鐘拆裝上車
目前使用狀況
1. 冷開機約30秒, 熱開機約1秒
2. 倒車顯影切換約1秒
3. 藍芽 & wifi 自動連接
4. GPS天線放在擋風玻璃下面，定位約10秒完成
5. 操作很順暢度
6. 收音機收訊比舊機好非常多
6. 安卓手機可以投屏
7. 支援方向盤控制按鍵, 可自定義按鍵功能
8. 可安裝 google注音輸入法
9. 通話音量跟音樂音量可分別調整
10.可安裝導航航王，也有google Map。
11.有2個外接 USB插頭
12.有play商店可下載app
13.可用中文google語音助理(不卡頓)
14.因為整機不帶出風口, 安裝後會比較凸出中控面板
淘的過程:
1.此商品 RMB 650, 毛重1.73Kg 運費RMB 50(公主集運)
2.賣家回覆速度很快，有問必答。也幾乎有求必應。
3.從下單到收貨時間7天
