這個音響的接頭,怎會有三個?

因為人在國外,想來自己換一下汽車音響,
想說,先拆下來看看規格,

拆了後,上網一查,才發現,

怎網路上說的 Toyota 的,都是兩個接頭?
我的怎會有三個呢??

有前輩可以指點一下嗎?

其實,我只想換可以接 usb 或是 sd 卡的普通機子,有聲音就好了,
我的要求不高的說~~~

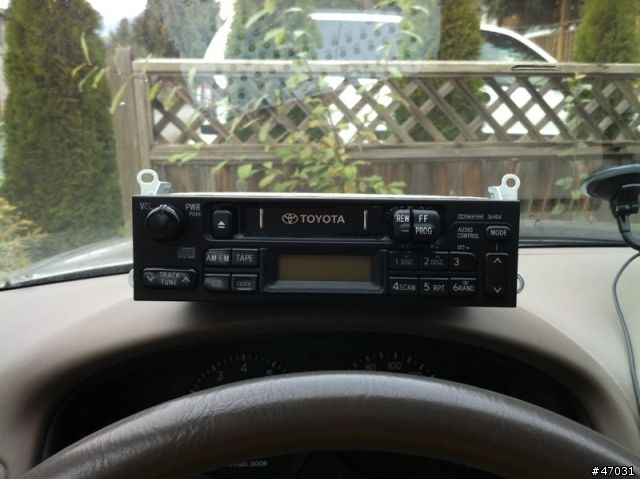

這是正面,卡帶早已不能用了!

這個音響的接頭,怎會有三個?

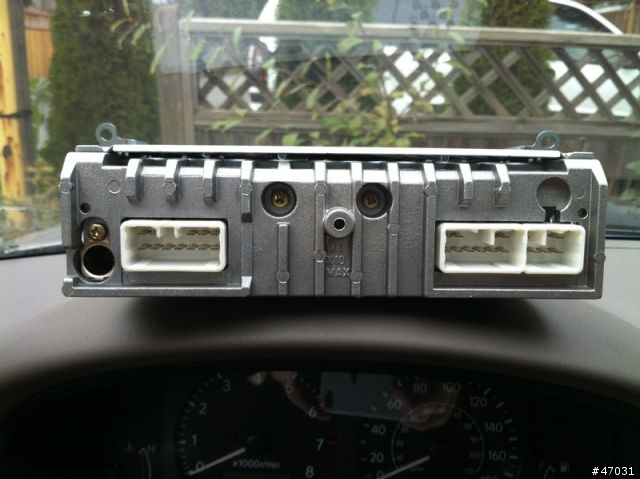

這是背後,竟然有三個插孔??
這個音響的接頭,怎會有三個?

不知這個文發在這一區對不對?
如果發錯了,請管理員幫我移一下,
或是跟我說一下,我自己移也可以!

感謝!
2011-11-23 15:33 發佈
文章關鍵字 音響 接頭
最旁邊一個擦座的,
是CD筒的連接線.
不過這台主機怪怪的,
不是國產車的吧.
哈,好眼力,

我人在國外啦,
這是我幾年前買的中古車,

98 年的 Corolla !

所以,這台機子如果換掉,那個 cd 盤也沒用了?
不過,話說,我很久沒聽那台 cd 了,
因為,都用 mp3 了,不知還能不能用哩....
一直歸零了之後,是不是,就會固定在零了?
CD筒掛掉的機率蠻高的,
反正現在有MP3 RF發射器,
大家現在都這麼玩吧.

這是1997Model開始Toyota所配的AVC-Lan音響主機,三個Connector由左至右分別為前、後喇叭、車體線與後置式CD-Changer使用,最左側圓孔為Radio Antenna插座,換片箱部分可使用轉接式插座對接Panasonic六片式換片箱或Clarion六片式CD Changer,此Connector中有一Pin是AUX-In,可購買USB/SD卡使用播放器,在螢幕上會顯示AUX的訊息;不過這部分汽車音響店應可搞定,或是你可拿到這型號AVC-Lan的音響腳位定義圖也可自己DIY拉出AUX-In使用,早期台灣Goa系列的主機外掛VCD換片箱,汽車音響店家與台灣八都PDI幾乎都是這樣子為消費者升級VCD的,參考看看!

BR.
LEXUS CT200h
這個...

三個Connector由左至右分別為前、後喇叭、車體線與後置式CD-Changer使用
這句話有點看沒有懂哩?
可以給笨小弟我,解釋一下嗎?

是說,上面從左到右,

圓孔 == 天線
單大插孔 == 前後喇叭
中大插孔 == 車體線
小插孔 == 後置 cd changer ?

不過,我的車子,沒有這個後置的 ch changer 的說.....
一直歸零了之後,是不是,就會固定在零了?
應該是右到左吧
藍紫黃白是負極
其他的是正極
圓孔 == 天線
單大插孔 == cd changer
中大插孔 == 前喇叭,控制線,acc,正負線,天線控制線,夜燈控制
小插孔 == 後喇叭
希望這樣沒錯
沒錯,
樓上答對了.最小那一個是管後喇吧,中間那一個是電源,接地,小燈,電動天線,前喇吧,
最旁邊大PIN是管CD桶的,不過它只能插原廠桶是富士通牌,要看VCD還要加介面卡.
好地,原來是我傻了,

感謝解惑啦!

不過,不會裝 vcd 的吧,
哈,因為,車子都是自己在開的,也不可能看片子,
有個 mp 3 來聽聽就夠了~~

一直歸零了之後,是不是,就會固定在零了?

1998 Toyota Corolla Wiring Information

HERE
