[分享] TOYOTA VIOS DIY 之數位時鐘/電子鐘 (台版圖文版 首發?!)

在購入BOSS BV6450之前先行到各大討論區仔細搜尋了一輪發現了一些資訊
其中有人提到數位時鐘的顯示會時有時無~甚至於全無
所以在等待音響主機的那一個周末~我就藉此練習了面板的拆裝
(續見TOYOTA VIOS之BV6450裝機文!!)

一. 主機飾板拆下之後的狀況
主要是得先用十字螺絲起子將中控台內側上方先卸下, 然後抓住冷氣出風口用力一拉
黑~整個飾板就拔出了近50%的進度.......呵

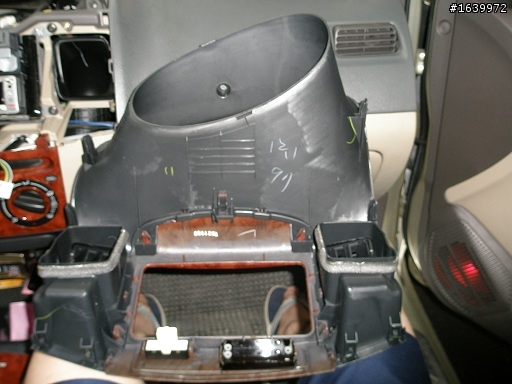

二. 主機飾板面板背式圖, 黑色的那個長條形就是電子鐘
線跟接頭理應不會搞會才是~因為有防呆且兩種接頭規格不同

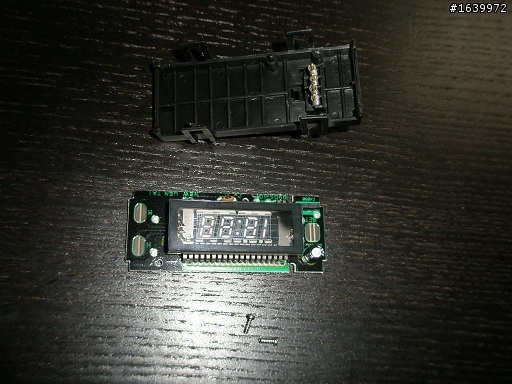

三. 圖二中, , 小心撐開黑色長條形電子鐘四邊塑料固定之後就得到下圖

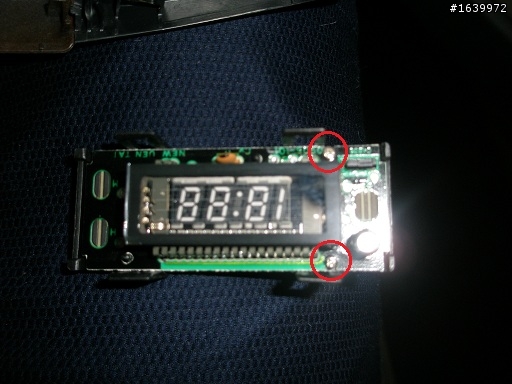

紅色圈圈處則為pcb板跟另一邊塑料固定用的螺絲, 輕輕轉便能卸下

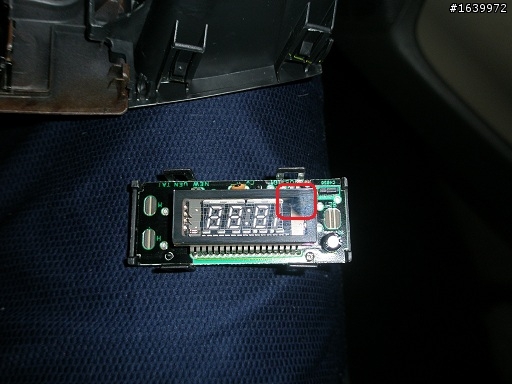

四. 數位時鐘的右上角果然如對岸網友發現的一般...燒了一塊.....挖哩~!

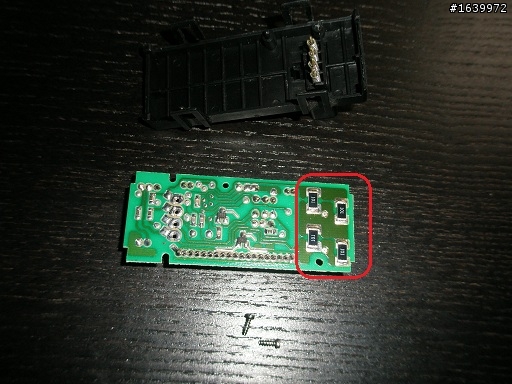

五. 全部都小心拆完之後就得到下圖的總零件圖


六. 本次施工的重點......四顆101東東...這說法亂有趣的......呵

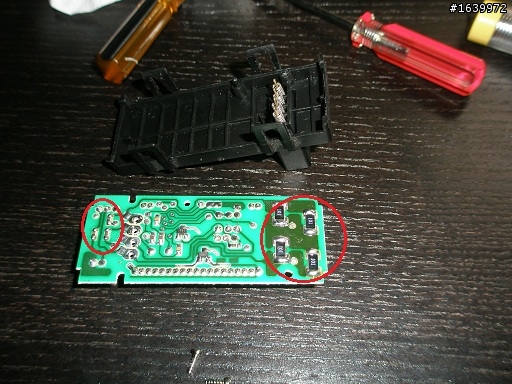

正確來說是四顆100歐姆的電阻器啦!用途不外乎是限流以及保護~沒想到對岸的門外漢不懂也敢動手
眼尖的話真的看得見錫裂現象........真是給它無言, 還敢自稱MADE IN TAIWAN
這樣的焊接品質, 真是不敢相信!
公司的PE們別落淚呀~這樣的代工廠我也護不了了~賠錢吧你!

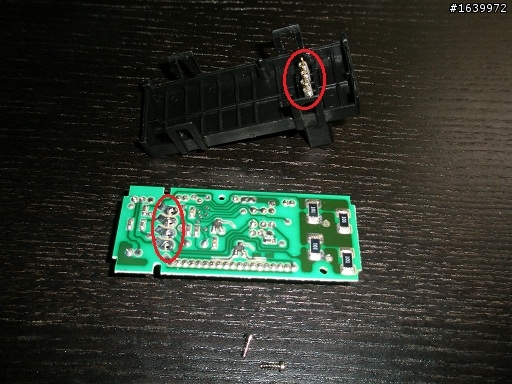

七. 四隻金屬接觸角~塑料上跟pcb板上接觸用的......記下這個有助於組裝回去的流暢度

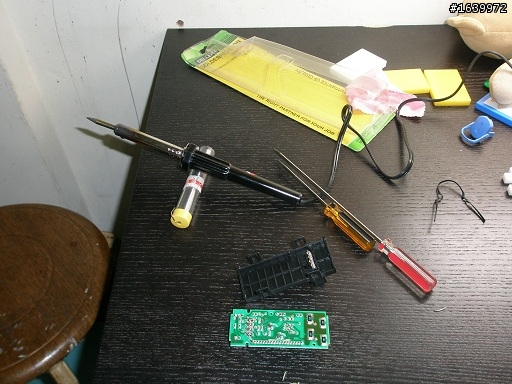

八. 開始補強工程前的大合照, 工具以及相關零件等


九. 加錫補焊完之後的成果圖, 可以看出都是渾圓飽滿的狀態, 一共焊了六顆零件
用不上助焊劑或去漬油之類的東西~因為沒有必要......1206的零件很好焊的

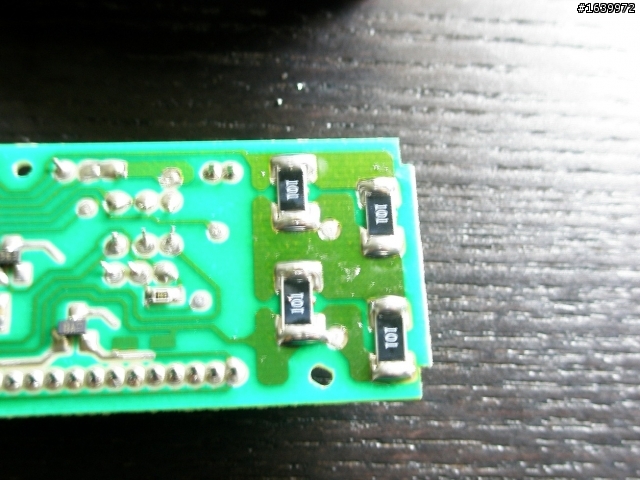

十. 四顆100毆姆電組補焊完工放大近視圖...作工還行唄!


剩下的就是反順序依序操作裝回去就行了
難度可以說幾乎等於零的
希望有幫到一些也是開vios需要的朋友
我那也開VIOS的同事也跟我預約了~我跟他說只需十分鐘就能完工
工錢嘛......就向他收杯珍奶吧......呵~~~~
