2014式NEW WISH倒車影像DIY完工....


mcam_taiwan wrote:
因為車子沒有加裝DV...(恕刪)



讚!
WISH尾門動到防水膠條要小心會有漏水的問題樓主要注意一下,我本身也有切身之痛

curt1209 wrote:
WISH尾門動到防水...(恕刪)


請問拆車飾板的工具,是要到哪邊買

謝謝~~
一般車子倒車時倒車燈會亮,應該是都看得到^^
az2478 wrote:
這種倒車攝影鏡頭有一...(恕刪)
這一組後來我在淘寶看到一整組(倒車攝影+4.3吋影像後視鏡)才125人民幣(台幣大約650左右)

而且己經出到第三代了..
有一種是無線的,可搭android 手機或平板使用,這樣或許可以省一點工。
謝謝版大的分享!

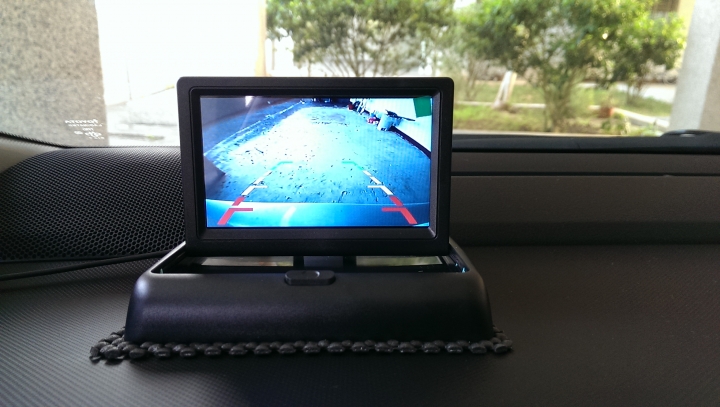

最近也網購了一個摺疊式螢幕及看起來同樣的攝影鏡頭,
斷斷續續花了約3天的時間,終於裝好了!

部分作法如下:

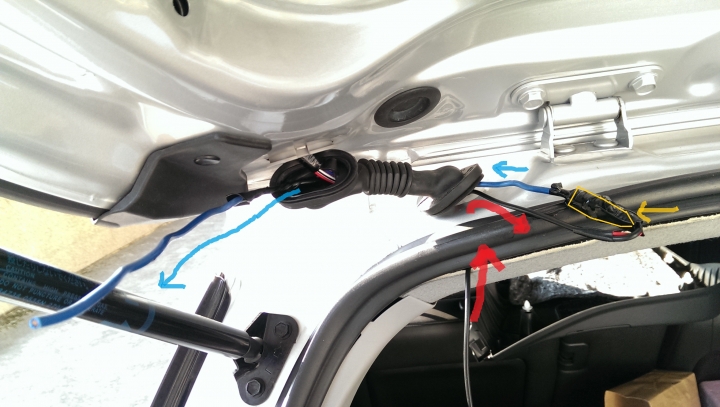

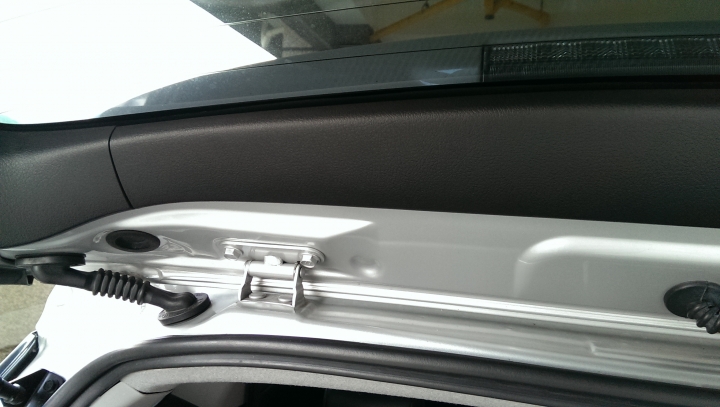

說明:另外一頭接LCD的AV端子先接上LCD顯示器後,將AV線由駕駛座上方沿天花板隱藏於左側天花板邊緣內一直往後拉,再由紅色箭頭路徑拉出。藍色外皮銅線(其他適合用的線也可,因這條線是之前家裡整修時的廢料,又因銅線比較軟.好折;廢物利用)由右至左穿過防水(塵)套;將AV端子(黃色線條處)用膠帶纏在藍色外皮銅線右方末端後,塗上一些凡士林(可潤滑,好拉即可)。最後藍色外皮銅線向左拉出,務必緩慢拉出(避免線出來了,AV頭卡在裡面)!

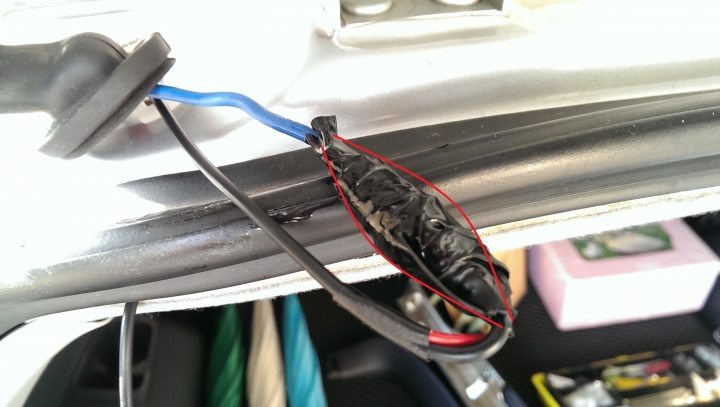

後半部銅線及膠帶外塗一些凡士林或小護士藥膏(潤滑用,好拉即可);不建議用機油,乾了之後好像會黏黏的!

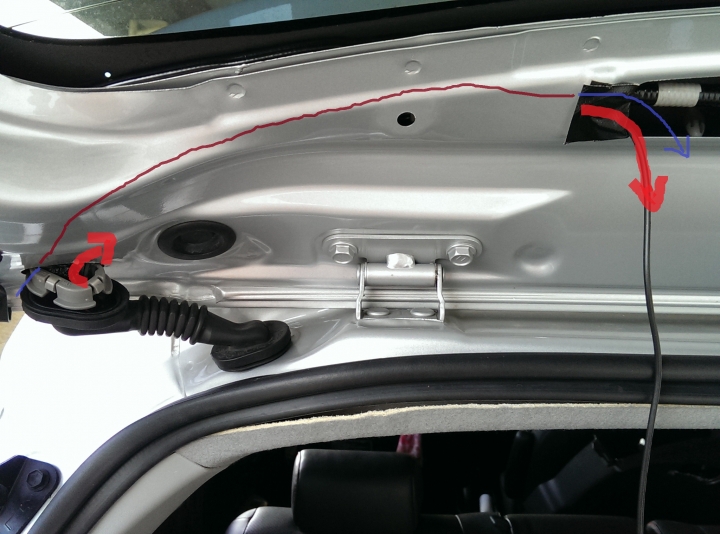

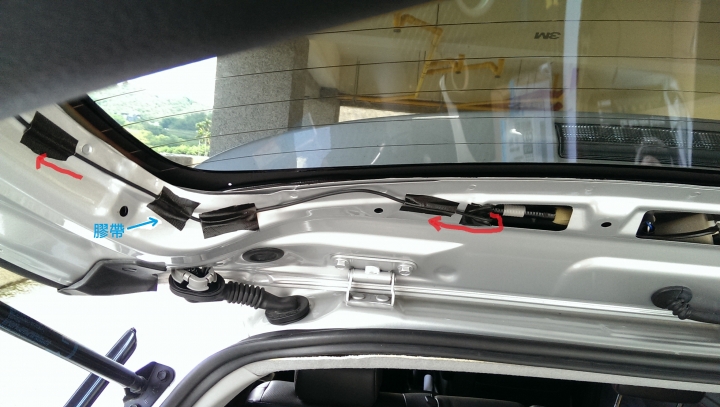

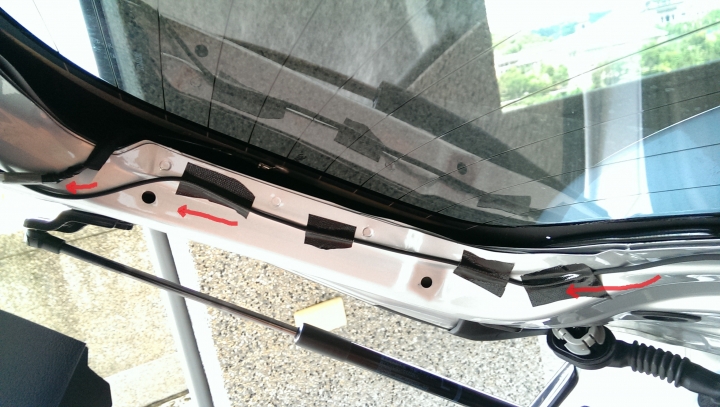

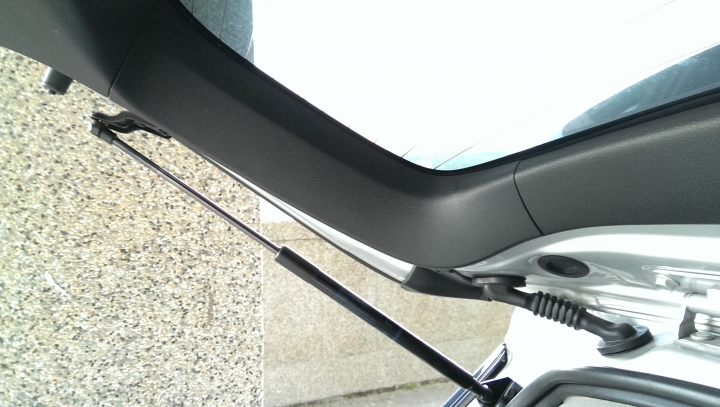

用小鐵絲同上例銅線作法,將AV線拉進室內塑膠板件與鋼板間(細籃線指示路徑;細深咖啡線為預設看不到的鋼板內路徑),將AV線佈線於塑膠板件內!

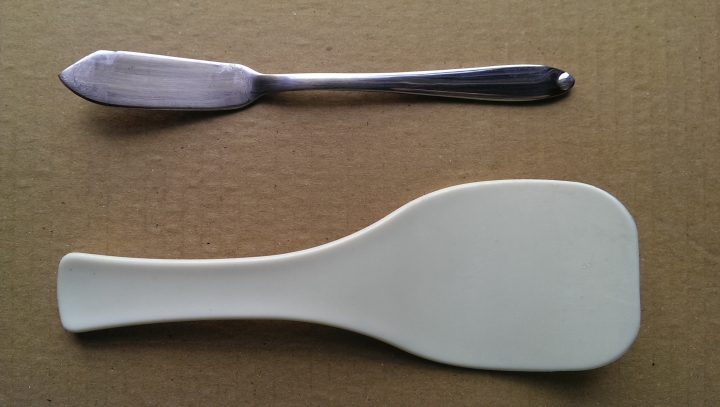

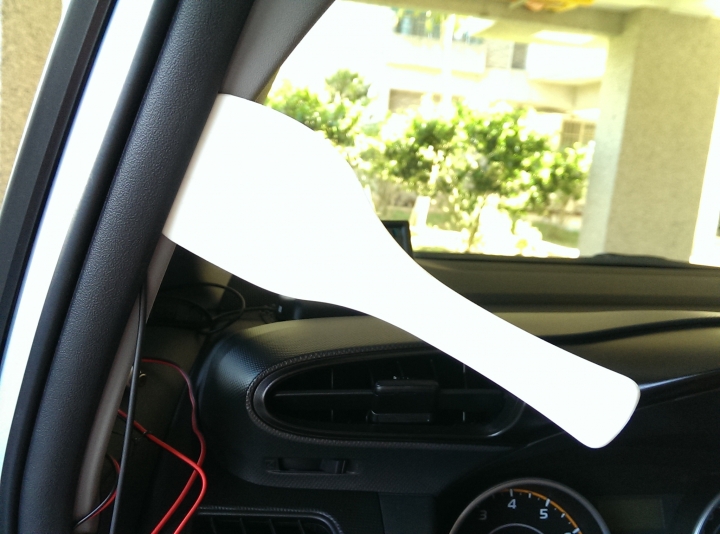

撬開板件工具:花生醬刮刀(大賣場購買;建議先將前端尖銳處磨平或貼膠帶後使用),塑膠飯匙(大賣場購買10元)

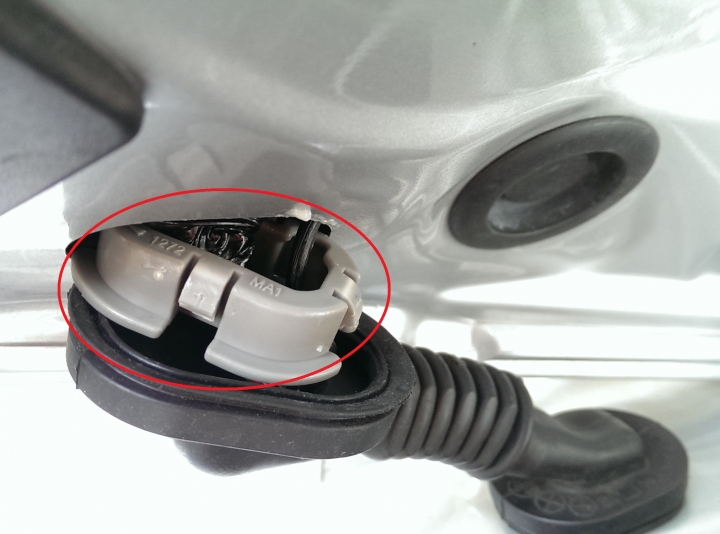

防塵套處理:先將塑膠物件(紅框處)拆出(左邊橡膠頭套的是灰色的(紅框處)比較好拆;右邊橡膠頭套的是白色.不好拆);務必先將防塵橡膠套左右頭套套入塑膠物件後再用力按壓推入卡於鋼板孔內,避免雨天時滲水!


安裝感想:
鏡頭安裝須拆裝飾板(真的不好拆;最好是2人一起施工)

建議拆裝飾板兩點注意事項:
1.拆裝飾板時須留意卡勾上的黑色防水墊片掉落,避免雨天滲水!
2.將倒車燈殼貼上孔洞時須特別謹慎;因為只附一片一體成形泡棉雙面膠,若沒貼好,泡棉雙面膠撕下來後就毀損了!

疑問:試了3次,倒車燈泡座無法卡入這個含鏡頭的倒車燈殼,不知是否有人遇到這個問題?
這篇文章太棒了,剛好我也想裝又不想裝影音系統,太棒了
大家好!!!

請問2013年WISH尾門飾板如何拆卸?卡勾要拆嗎?
