關於: 倒車鏡頭接線~

paul5900

paul5900
個人積分：30分
文章編號：70203445

30分

樓主

2018-09-20 20:32

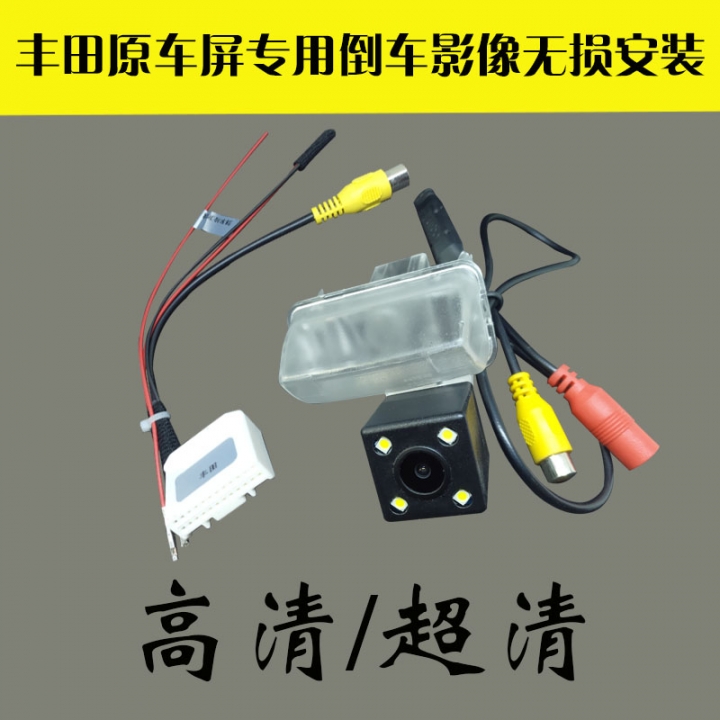

請教各位大大,如圖所示, 左邊紅線+ 和紅黑線- 是接在倒車燈上,黃色接頭對接,那右邊紅色接頭呢?

關於: 倒車鏡頭接線~

2018-09-20 20:32 發佈

文章關鍵字倒車鏡頭接線

devinli

devinli
個人積分：0分
文章編號：70203647

0分

2樓

2018-09-20 20:52

因該是接到前面音響主機上

paul5900 wrote:
請教各位大大,如圖...(恕刪)

brabus1518

brabus1518
個人積分：5367分
文章編號：70203654

5367分

3樓

2018-09-20 20:52

黃色2個都是公頭可以接嗎??
還是我看錯?????

wayne36183512

wayne36183512
個人積分：4562分
文章編號：70203726

4562分

4樓

2018-09-20 20:59

你這張圖，左邊的是toyota原廠轉接線，主要的用途是利用原廠主機的專用孔來傳輸影像，原廠主機的倒車訊號好像有的是5V，所以要先問清楚別亂接。右邊的是倒車攝影組，還會搭配一組電源線組，就是你說的正電接倒車燈正極，負電搭鐵。

nicomimi

nicomimi
個人積分：2578分
文章編號：70204211

2578分

5樓

2018-09-20 21:44

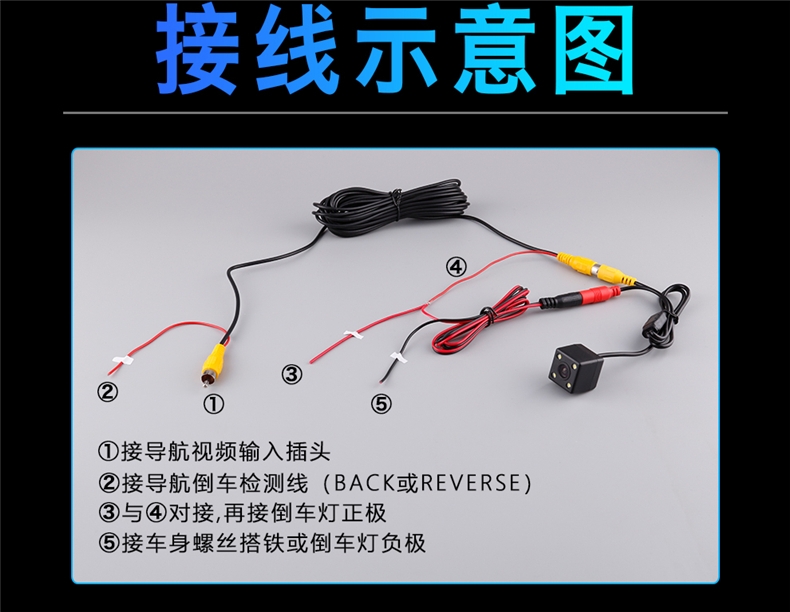

網拍蠻多接線圖的
你少了中間連接線所以看起來很怪

paul5900

paul5900
個人積分：30分
文章編號：70204558

30分

樓主

2018-09-20 22:16

nicomimi wrote:
網拍蠻多接線圖的你...(恕刪)

感謝大大解說,但問題是上面原圖最左邊的兩條線要接嗎? 接導航倒車檢測線??? 不是倒車燈電源ON就會觸發了嗎?

GTR1400

GTR1400
個人積分：68分
文章編號：70206139

68分

7樓

2018-09-21 0:47

paul5900 wrote:
感謝大大解說,但問...(恕刪)

左邊的線組,
1.AV影像(接螢幕)
2.電源 + - 極(接倒車燈 + - 極).-即建議接車體
3.螢幕觸發線(打到倒車時螢幕自動觸發)
不懂的話建議給人賺一些會比較保險

paul5900

paul5900
個人積分：30分
文章編號：70217119

30分

樓主

2018-09-21 20:09

GTR1400 wrote:
左邊的線組,1.AV...(恕刪)

抱歉,不是怕人家賺,是自己想學想知道的一種成就感,要花錢我還需上來問嗎?

wayne36183512

wayne36183512
個人積分：4562分
文章編號：70217587

4562分

9樓

2018-09-21 21:03

paul5900 wrote:
抱歉,不是怕人家賺,...(恕刪)

1,你的車款是什麼
2,你的車機是什麼
3,你買的倒車攝影是什麼
至少這3點要知道才能幫你避免出錯。
不然大家只會回電源接倒車線正極。負極搭鐵。
不懂的還是不懂

nicomimi

nicomimi
個人積分：2578分
文章編號：70221776

2578分

10樓

2018-09-22 9:51

paul5900 wrote:
感謝大大解說,但問...(恕刪)

你仔細看就會發現
接倒車燈的線跟觸發線是同一條
只是接車機叫觸發線比較知道他是幹嘛的
