INNOVA原廠的音響除了CD/FM之外....貌似沒有什麼特殊的功能,所以決定換掉

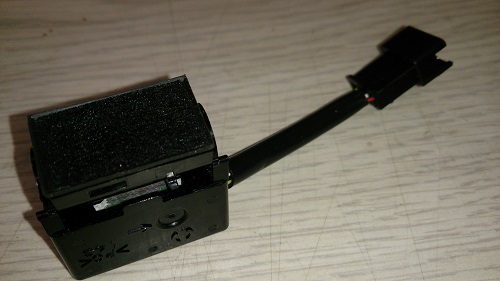

之前有買一個AUX的接頭接在原車音響上,結果大失所望,聲音整個難聽的要死
應該有不少版友知道CD改AUX的那個東西.....那個不優..又賣900元...良心呢?
經過友人推薦後選了速霸陸的原廠音響,以下就是更換音響的圖文教學
一、INNOVA原車音響拆卸教學
1.首先把原車音響給拆了,畢竟功能有跟沒有一樣,不如換掉

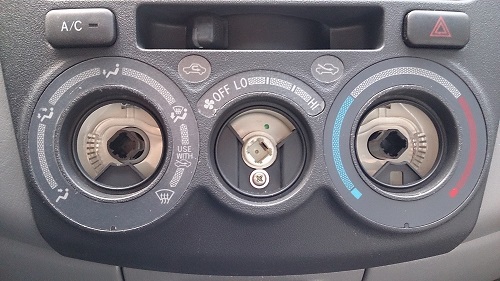

2.至於要怎麼拆呢?關鍵就在冷氣旋鈕上,先把三個冷氣旋鈕拉出來拆掉,如圖

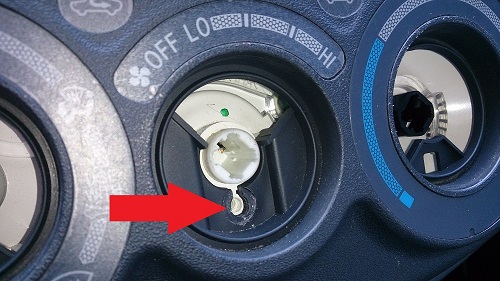

即可看到中間的旋鈕有一顆螺絲(箭頭處),把它拆了就可以卸下整個面板

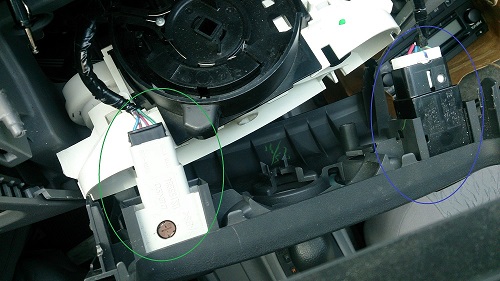

3.拉出整個中央面板之後記得還有兩個地方要鬆開:AC按鈕(綠圈)跟警示燈按鈕(藍圈),也要一併拆掉.
接頭上有一個按鈕,按下去就可以拉出來了

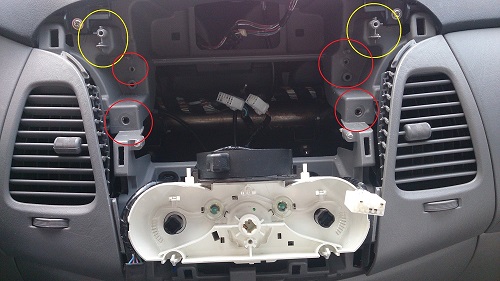

4.拆完之後,先把時鐘給拆了,兩顆螺絲而已(黃圈圈處),拆掉拔出來即可.
再來就只剩音響主機了,至於怎麼拆,很簡單,就跟拆電腦光碟機一樣,音響兩側有10mm的六角螺絲共四個(紅圈圈處),把它拆下來.

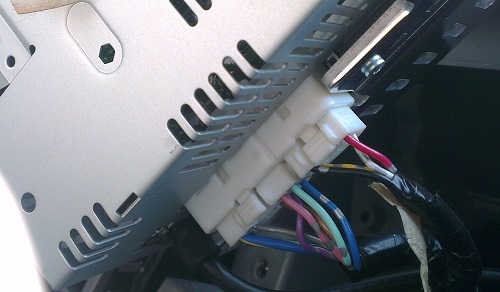

5. 螺絲拆完之後,將音響拉出來約10公分,可以看到有連接器(包含天線,電源,訊號線等等)接在音響上面,也把它拆掉.

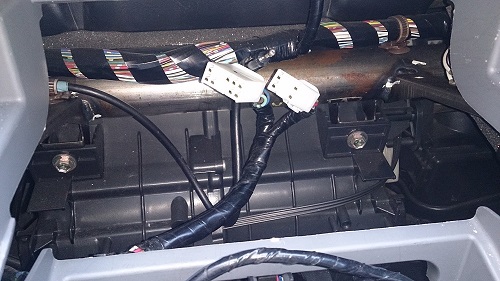

6.拆掉之後剩下兩個接頭,就先打住,因為接下來要介紹這款森林人音響

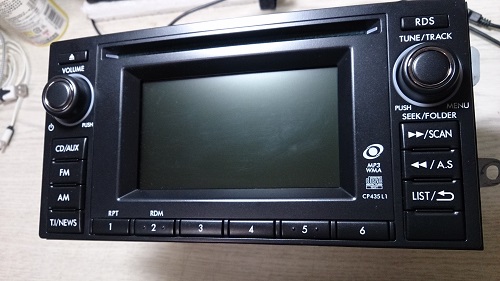

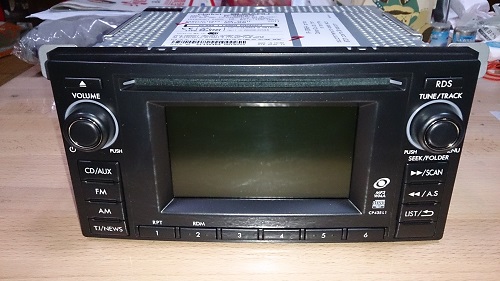

二、Subaru Forester 2011-2012年原廠音響(或稱11/12款斯巴魯森林人)
1.淘寶網上買的,很便宜,功能強大~~重點是可以直上INNOVA
2.功能介紹:CD/USB/AUX功能、VTR影音輸入、重低音輸出、藍芽功能(可接聽電話/聽音樂)、方向盤控制、倒車影像.... 簇繁不及備載
CD:不用介紹,就聽CD

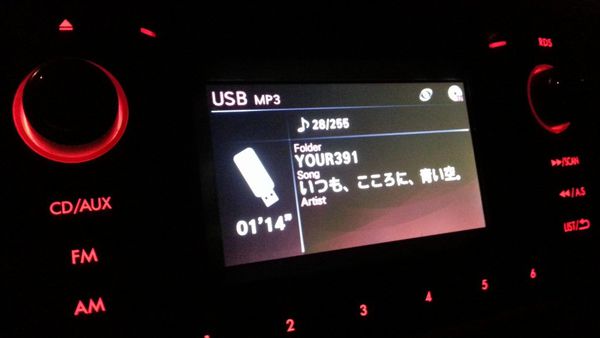

USB:據說可以支援到64G(FAT32格式),在裡面放音樂就可以聽了(這個功能超實用)
AUX:就可以接手機的3.5mm孔聽音樂(但是有了藍牙之後AUX無用武之地)
VTR:如果你想在車上玩PS3....這個功能可以滿足您的需求,我預計拿來做攝影機用(需NTSC格式)
Bass Output:可以接主動式低音(目前用不到)
藍芽功能:可以跟手機連線聽音樂跟撥電話(缺點:只能和一支配對)
方向盤控制:上下首/音量/電話/模式
倒車影像:接倒車影像,當倒車的時候,銀幕會切換到後鏡頭(需NTSC格式)
接線介紹:本次改裝會用到以下功能:USB/AUX/VTR/方向盤控制/倒車影像(...待續)
3.外觀檢查

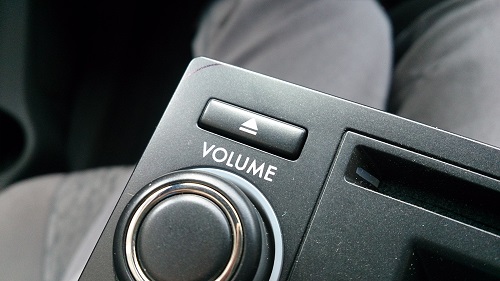

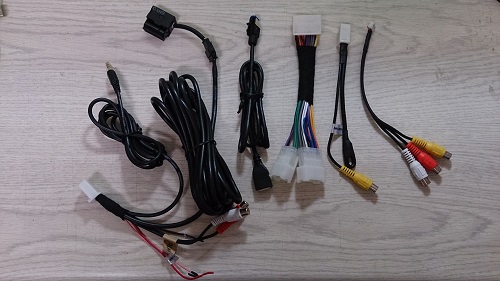

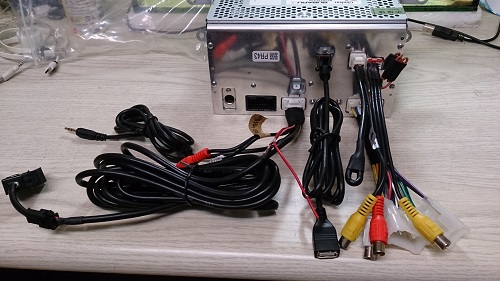

因為原車是INNOVA，線路需要重配。但是店家很專業，已經把TOYOTA系列的線路接頭配好了，所以直接接轉接線即可，以下是所有的連接線。左到右：AUX線(包含重低音倒車訊號線)、麥克風、USB、電源喇叭控制線、倒車影像輸入、VTR影音輸入
其中附的麥克風收音效果很好，裝在儀表板內都可以清楚對話

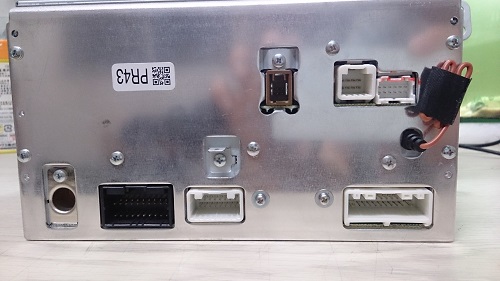

主機背後(右邊中間的棕色線是藍牙天線)
4.測試與裝機
將所有的線接上去看看有沒有異狀

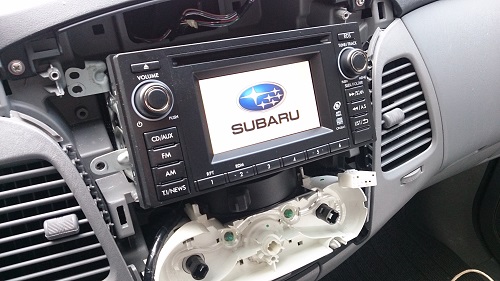

裝機測試(開機的LOGO真希望可以換~有可能要刷機才有機會)
功能正常
此階段告一段落，再來就是正式安裝到車上了
三、修面板
Subaru Forester音響雖然號稱可以直上，但是不同廠家的商品難免有些出入
所以今天就要修改兩個東西：音響面板、固定鐵片

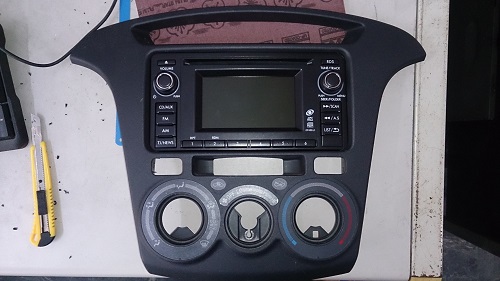

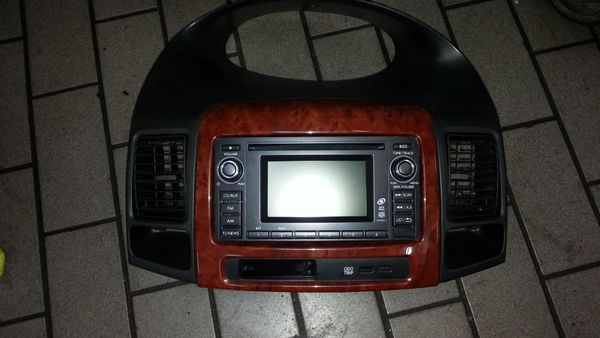

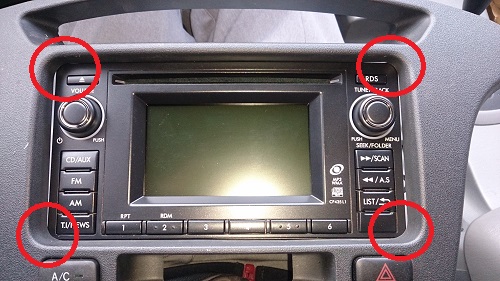

1.將音響主機跟中央面板比對看看,發現有一點出入,需要修一下面板的四邊才可以裝進去

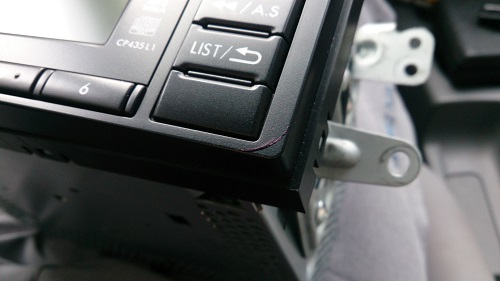

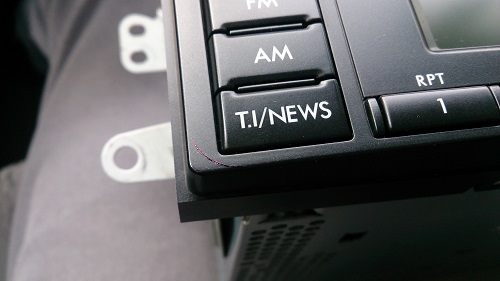

2.把需要修整的四個角做記號

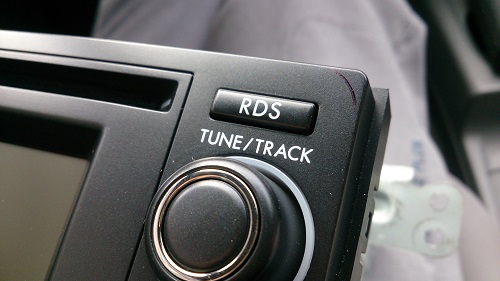

3.修好了,我已經盡力了,要修得很漂亮有難度,還好裝進去之後看不見
4.裝上中央面板~~恩~一敗
5.中央面板沒問題之後,剩下兩側的固定鐵片需要修改,因為TOYOTA原廠音響的鎖點位置跟森林人不一樣,所以用電鑽修改一下,這邊就沒照到了,以下為兩款音響側邊鎖點比較

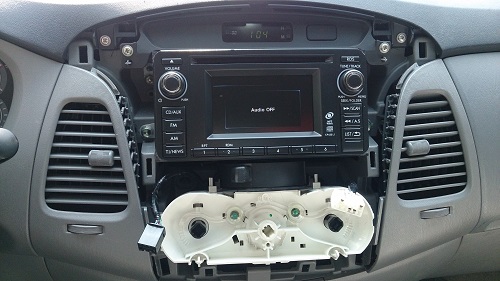

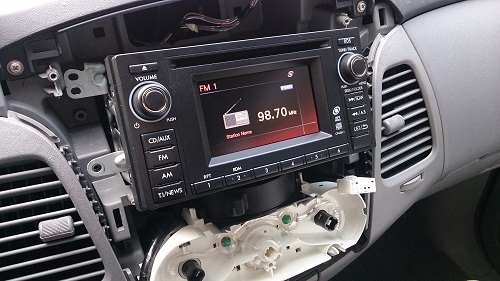

6.將音響固定在車上,很簡單,一樣的步驟,先接線,把時鐘裝好,鎖上音響,完工
接下來就把中央面板跟一些接頭接上即可
四、方向盤電路製作
因為這台森林人支援方向盤控制,功能還不少,所以爬了一下文發現,
控制方法是兩訊號跟一個接地,用不同的電阻值就會有不同的功能

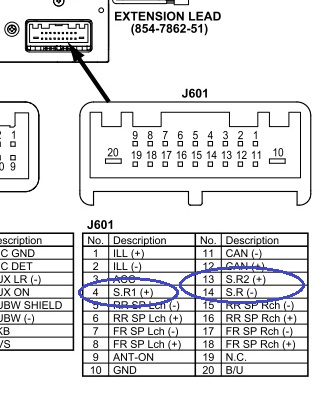

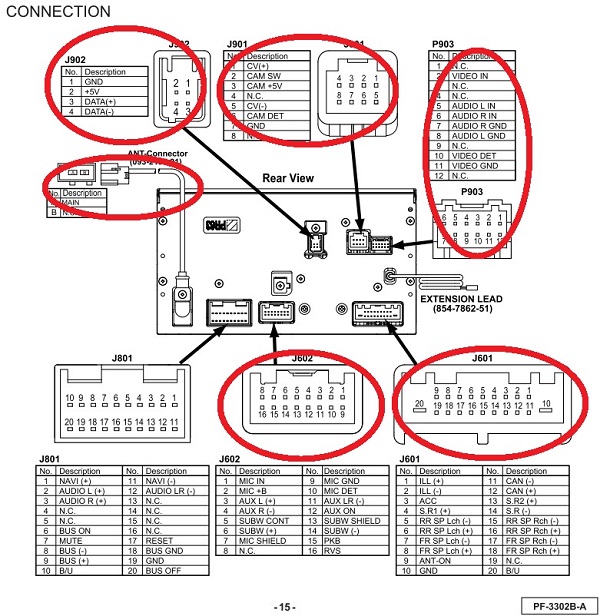

如圖,pin4是S.R1(+);pin13是S.R2(+);pin14是S.R(-),我們只要製作一個給他電阻值的電路就可以控制囉
1.電阻值及功能對應
以下為原廠資料:
===================================================================================
2011-up Impreza, Forester, and Crosstrek (models with phone/BT buttons):
Pin 4:
Seek Up 0 Ohms
Seek Down 330 Ohms
Volume Up 1000 Ohms
Volume Down 3110 Ohms
No buttons 100K Ohms
Pin 13:
Mode 0 Ohms
On hook 330 Ohms
Off hook 1000 Ohms
Talk 3110 Ohms
No buttons 100K Ohms
All models: Pin 14 is the common wire for the SWCs (grounded inside the radio)
===================================================================================

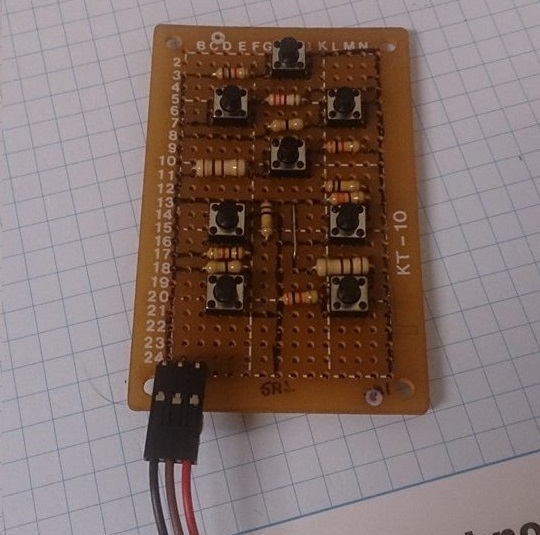

2.製作控制電路板
當然這是測試用,要怎麼裝在沒有方向盤控制的INNOVA上還是一個頭痛的問題
(功能介紹:音量大小聲/曲目上下首/接電話/掛電話/聲控指令/模式切換)
大致上就這樣吧~功能現在都很正常,比較頭痛的問題就是:
1.INNOVA內裝的指示燈大多是綠色的,森林人是紅色的,要考慮把內裝的燈都換成紅色的
2.方向盤控制真的不知道怎麼作在方向盤上
3.倒車攝影機還沒買,還不知道怎麼拉線.....(比較急迫性)
總而言之,INNOVA改裝音響暫時完成了~
聲音效果比原車好上10倍以上,音響的重低音比原車的好太多了
這台真的蠻讚的~推薦給大家
謝謝大家~敬請指教
更新

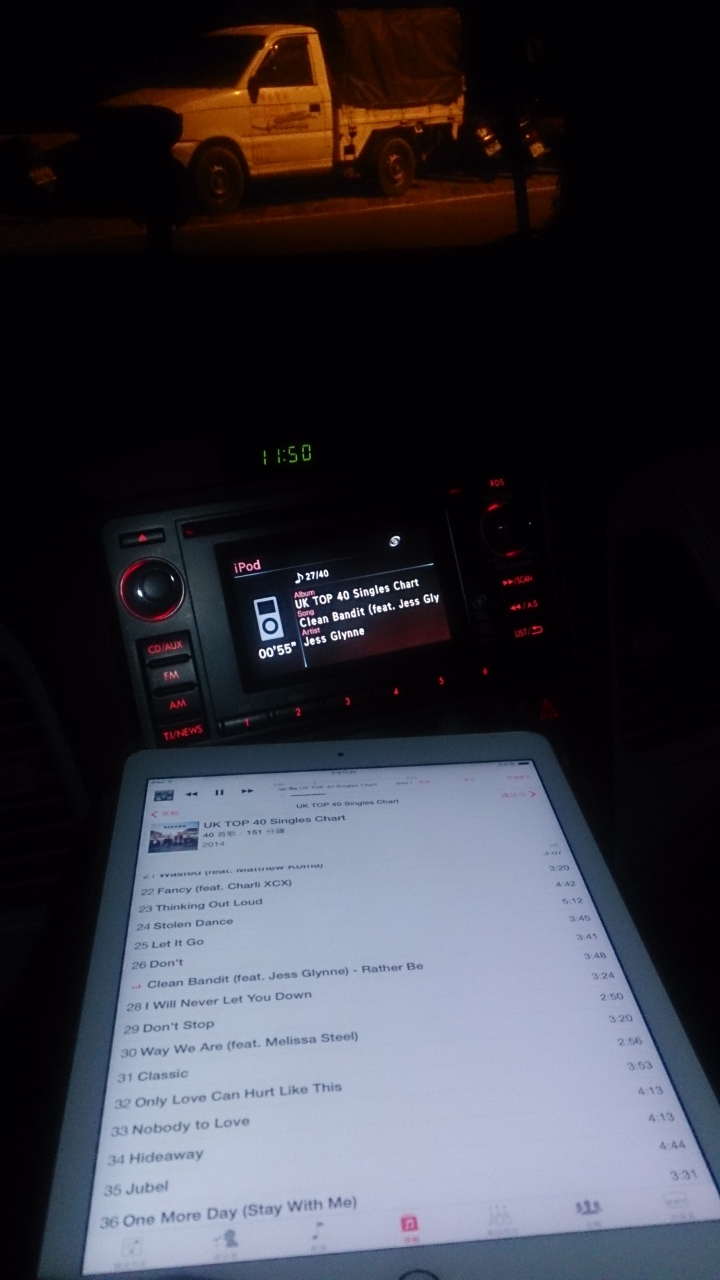

用ipad可以囉
