05年vios 想裝抬頭顯示器

阿伯桶麵

阿伯桶麵
個人積分：2分
文章編號：54092386

2分

樓主

2015-01-18 10:40

各位大大
我的小車是05年vios
想裝抬頭顯示器
請問有可以裝的機型嗎

05年vios 想裝抬頭顯示器

2015-01-18 10:40 發佈

文章關鍵字 Vios 顯示器 05

莫小華

莫小華
個人積分：851分
文章編號：54097195

851分

2樓

2015-01-18 19:24

阿伯桶麵 wrote:
各位大大我的小車是0...(恕刪)

你的不是液晶顯示嗎?
我也是05年vios，不過是G版，有液晶，所以就沒裝了

poda

poda
個人積分：10分
文章編號：54099598

10分

3樓

2015-01-18 22:39

最近也想要裝~~
我是05年Altis~
不知道有無推建的型號??
謝謝!!

iamted

iamted
個人積分：128分
文章編號：54139353

128分

4樓

2015-01-21 11:25

poda wrote:
最近也想要裝~~我是...(恕刪)

我也一直在找...
但九代ALTIS的OBD街頭很特殊, 一般OBD2的都不能用~
找到可以直插OBD接頭的價格很高!
目前最壞打算是買接車速線訊號款式的來用...
自己DIY大約一張小朋友可以打死~

方雲

方雲
個人積分：80分
文章編號：54140445

80分

5樓

2015-01-21 12:22

iamted wrote:
我也一直在找...但...(恕刪)

那大大記得到時候要發一篇DIY文章
來造福車友囉

iamted

iamted
個人積分：128分
文章編號：54140954

128分

6樓

2015-01-21 12:53

方雲 wrote:
那大大記得到時候要發...(恕刪)

我有請教過朋友相關接法, 但我目前是還沒試過~~

以下稍做口述教學, 如有誤請指正喔!

抬顯應該是三條線, 一條接ACC, 一條負極搭鐵, 一條接車速線
重點是接車速線的那條, 印象中有兩種接法:

1. 接儀表板後的車速訊號線
2. 接恆溫空調面板拆開後方的線組, 記得是紫白色的線

這三條都接好的話, 基本上就可以過電開機使用了~
如果我要接的話, 應該會用2的方式... 因為我不會拆儀表板 XDDD

網路上找到一篇完整教學文, 請參考~~

http://blog.yam.com/georgeliupp/article/11749059

方雲

方雲
個人積分：80分
文章編號：54143335

80分

7樓

2015-01-21 15:04

iamted wrote:
我有請教過朋友相關接...(恕刪)

主要是小弟的是04年的VIOS
OBU不能裝抬頭顯示器
(好像不知道哪裡不和~不過確定是不能用的~有爬文過)
文章有看過了~
不過怕ALTIS跟VIOS線組顏色會有不同~
所以還是等大大安裝完成~
小弟再來按照您的方法來安裝囉~
謝謝

brabus1518

brabus1518
個人積分：5367分
文章編號：54148392

5367分

8樓

2015-01-21 20:19

我有裝過gps版的抬頭顥示器
插上電源就可以使用
不用管線怎麼接
你可以去問看看

iamted

iamted
個人積分：128分
文章編號：54150284

128分

9樓

2015-01-21 22:29

方雲 wrote:
主要是小弟的是04年...(恕刪)

咱們車子的OBD協定跟現在的OBD2不一樣, 所以不能用...
至於VIOS的車速線是哪條, 這我還真的不知道~ XDDD

bannetyang

bannetyang
個人積分：820分
文章編號：54155006

820分

10樓

2015-01-22 10:02

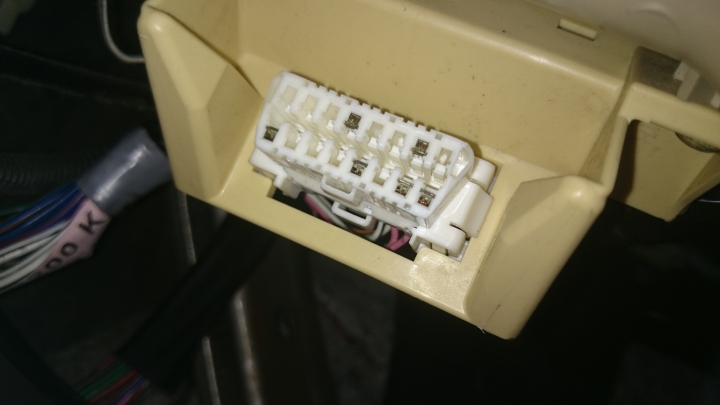

VIOS 05年10月我是抓這個圖

1NZFE 1NZFE

找SPD
