Altis冷氣伺服馬達異音DIY

冷氣伺服馬達發出嘎嘎怪聲,似乎是Toyota車系的通病之一,家裡的10年老Altis也是,
換掉後過陣子仍會復發,最近看了一些網路上拆解的文章與圖片,興起自己DIY處理的念頭。

冷氣伺服馬達的故障情形如影片:


若你也有這款症頭,接著下去看圖試試也許可以省下1500~2500左右的維修費用!

首先拆下前座的手套置物箱,右側一顆螺絲而已。
Altis冷氣伺服馬達異音DIY

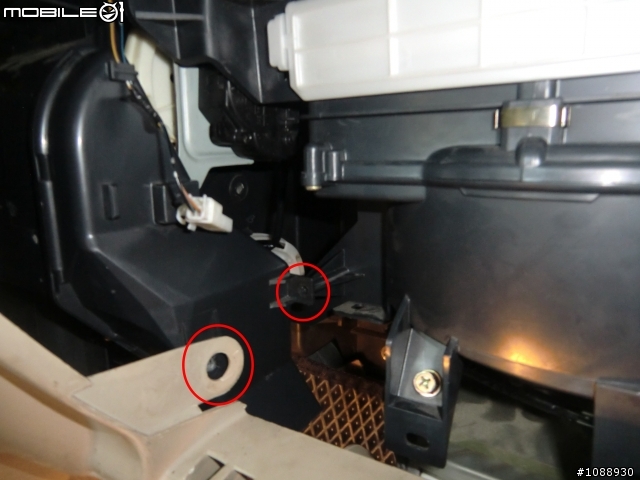

接著拆右下出風口導風罩,紅圈處有兩顆十字螺絲。
Altis冷氣伺服馬達異音DIY

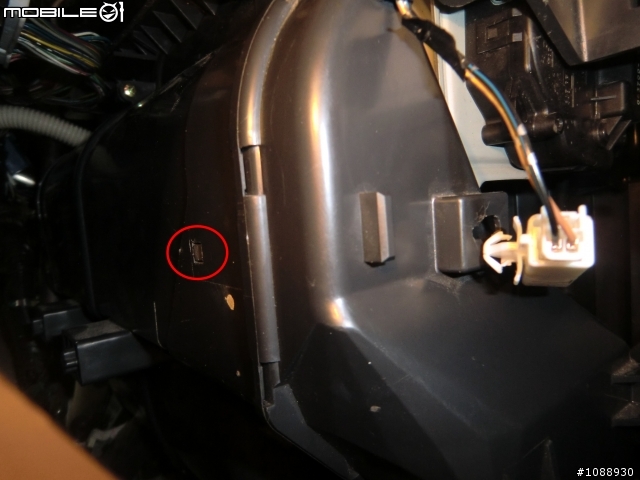

導風罩上有個卡榫(紅圈處),另外順便把固定在導風罩上的電線插頭拆下(小心卡榫),整個導風罩拿出來這段過程就有點tricky了...
Altis冷氣伺服馬達異音DIY

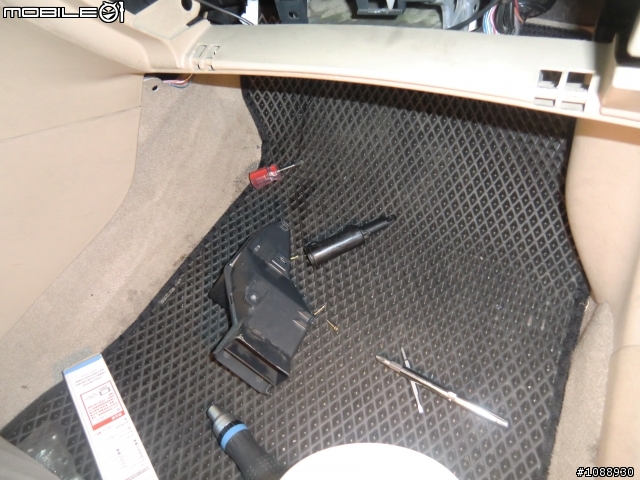

終於把難搞的導風罩卸下來了!
Altis冷氣伺服馬達異音DIY

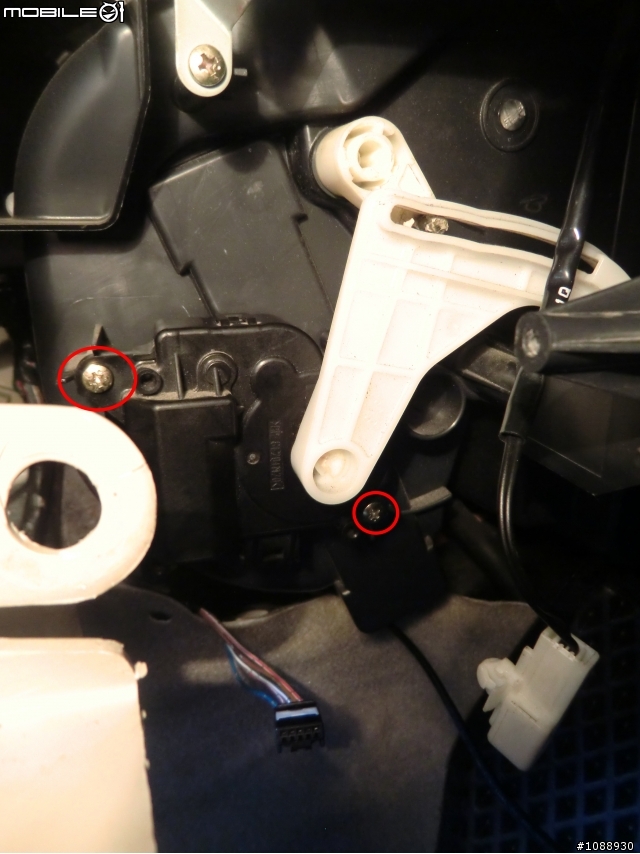

接下來拆冷氣伺服馬達,紅圈處有兩顆十字固定螺絲,還有下方控制排線別忘了。
Altis冷氣伺服馬達異音DIY

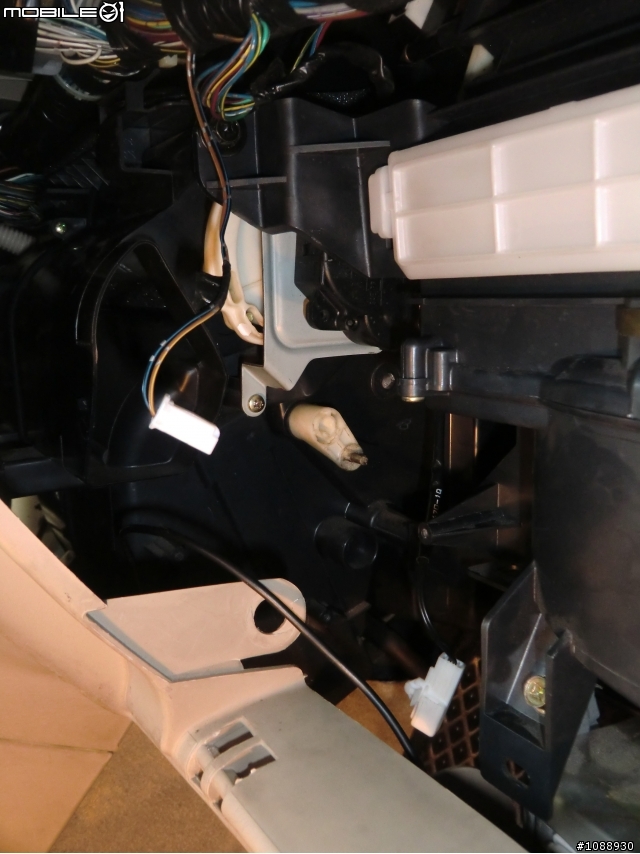

拆下來後空蕩蕩的樣子...
Altis冷氣伺服馬達異音DIY

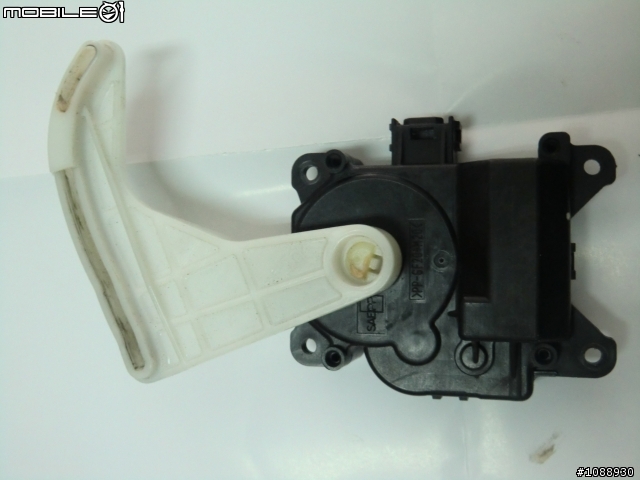

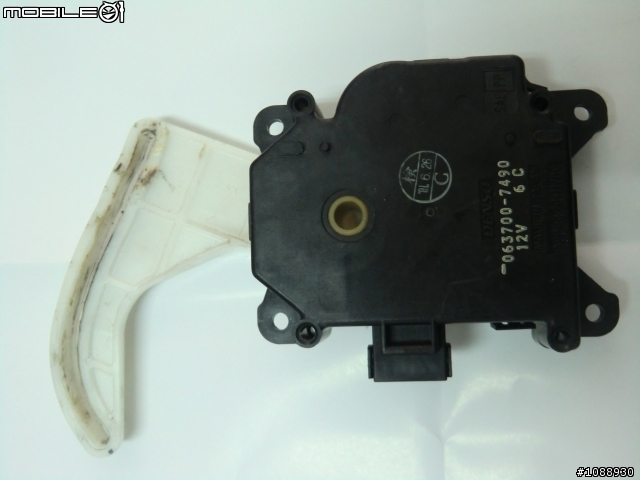

冷氣伺服馬達正反面 (DENSO MADE IN JAPAN)
Altis冷氣伺服馬達異音DIY
Altis冷氣伺服馬達異音DIY

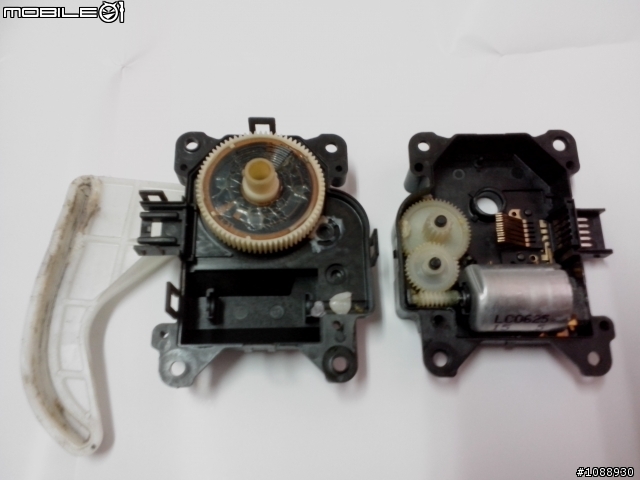

伺服馬達沒有螺絲,只有6個卡榫。
Altis冷氣伺服馬達異音DIY

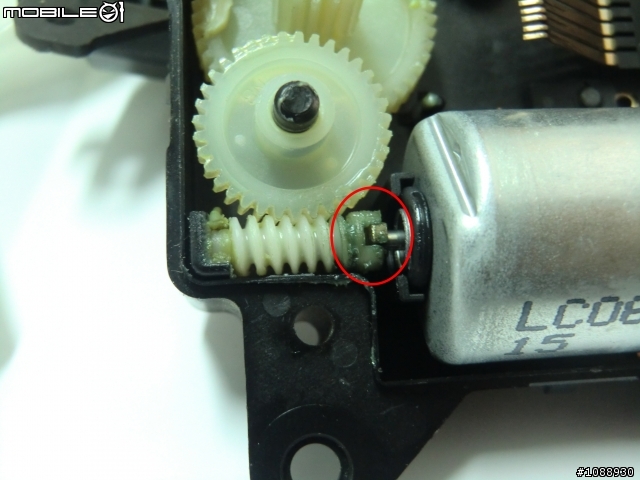

異音來源之一:柱狀齒輪與馬達轉軸不密合,造成馬達有時咬不住齒輪。
可在柱狀齒輪尾端塞個小紙片解決。
Altis冷氣伺服馬達異音DIY

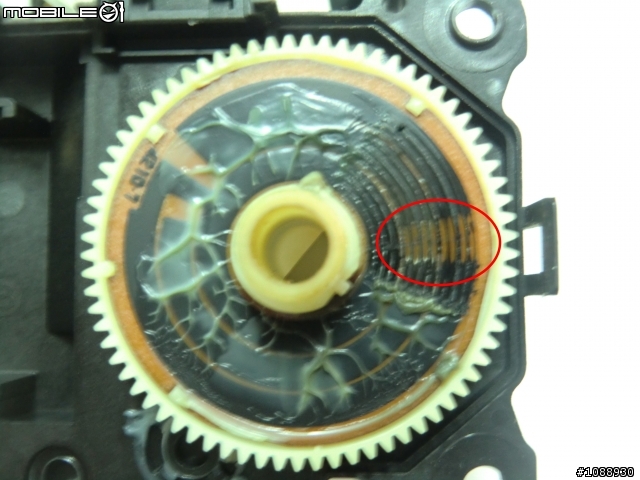

異音來源之二:導電薄膜磨損,造成感應不良,來回抖動。
可用銀漆筆補一捕。
Altis冷氣伺服馬達異音DIY

接著反向步驟裝回去,就大功告成了~
2014-07-12 13:54 發佈
哇!這是達人級的工法。連保修廠都絕對不會這麼作 !
實在是神級DIY!

那中控按鈕有時不靈敏,板大也發一篇DIY來教學分享
之前看到這個文章就把它收藏起來了
今天剛好沒事,想說來拆,試試看,照著大大的文做,(之前原廠技師有說什麼東西破掉造成的) 真的修好了!!!!
這個問題已經好幾年了,一直沒有修
車是03年ALTIS
我家的toyota車也一直有嘎嘎怪聲
我現在終於知道原因的
感謝你
真是神文阿~
神文+1

小弟我奉上五分

多年來以為"螃蟹藏在手套箱"中的疑問解開了
joingo

我都跟兒子說 那個髂髂聲是鈑金裡的老鼠

2023-09-08 13:12
2003 camry 的冷氣馬達也有相同的問題,這個告訴我們真的是"伺服馬達設計不良"。

我也用相同的辦法解決異音問題。

januschiang wrote:
冷氣伺服馬達發出嘎嘎...(恕刪)

大大太厲害了 沒有早些看到您的文章
2週前 才去換 花了2千多...
我的問題是 冷氣出風沒法切到下方出風 其他出分皆正常
而且 不管車子有沒有發動 都會有戚戚楚楚的聲音
修車老闆 判定 是 馬達有問題 無法切換
換了之後 的確變正常
若是早點看到你的文章 我應該會來個依圖施工 DIY

另外 不知你有沒處理過 送風按鍵 On/OFF 接觸不良問題
我的已經很難按 幾乎要很用力才能關掉
目前 索性不關 只關AC
用wd40潤滑噴劑,想辦法噴到按鍵裡面的後方接觸點,就算在按鍵後面上方也有可能會慢慢流下去。

曾經這樣搞好。
